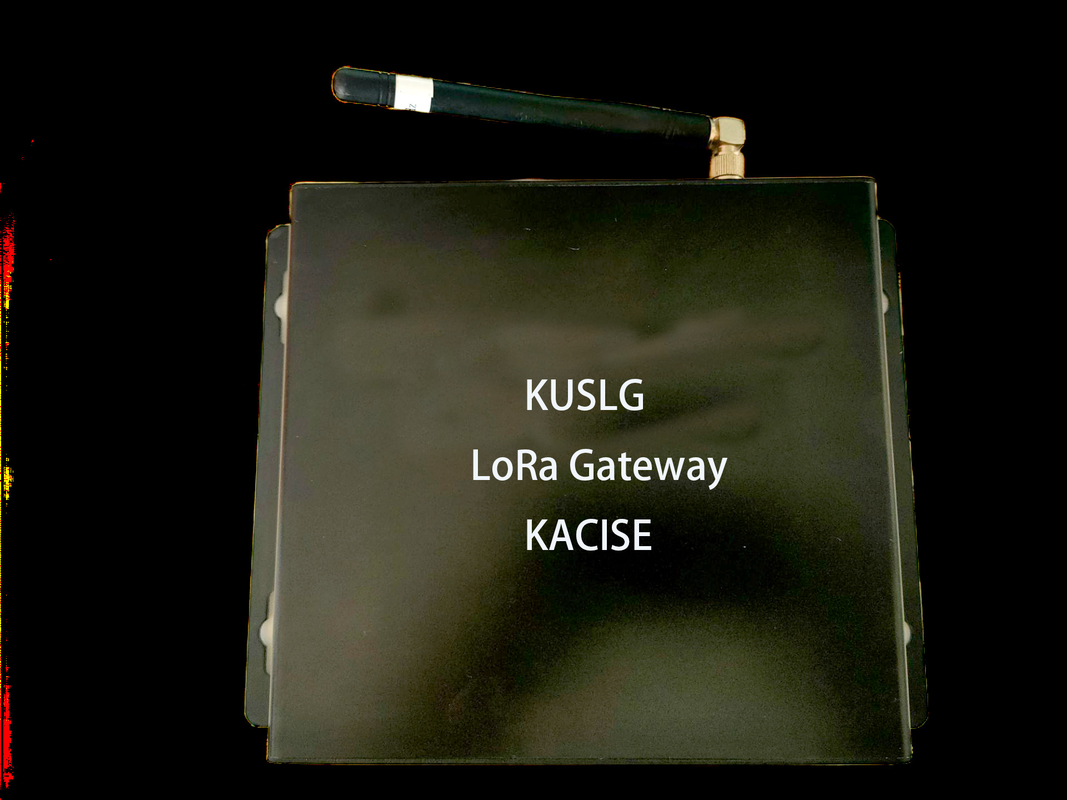

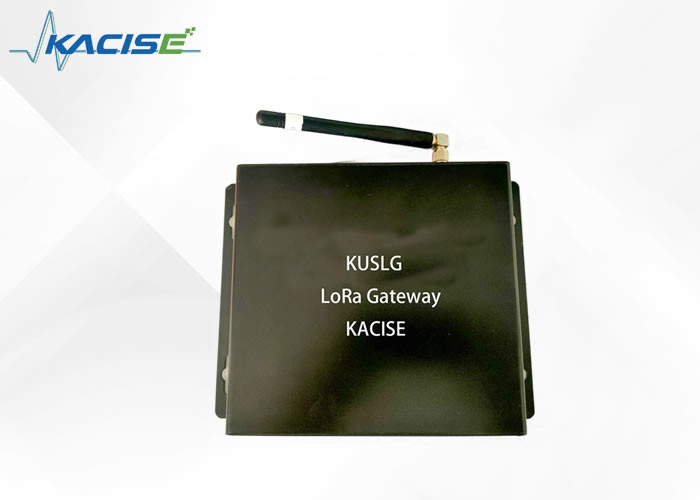

LoRa Gateway Supports ADR Higher Rate Lower Energy Consumption Supply Voltage 12V ESD 8000V

LoRa Gateway รองรับ ADR อัตราที่สูงขึ้น ลดการใช้พลังงาน แรงดันไฟฟ้า 12V ESD 8000V

1.การแนะนำ

LoRa เป็นเทคโนโลยีการสื่อสารแบบสเปรดสเปกตรัมแบบไร้สาย และ LoRaWAN เป็นโปรโตคอลการสื่อสารแบบ LoRa

ดังแสดงในรูปด้านบน LoRaWAN กำหนดโหนด เกตเวย์ และเซิร์ฟเวอร์ รวม 3 เอนทิตีพร้อมกัน กำหนดอินเทอร์เฟซการสื่อสารระหว่างเอนทิตี และเพื่อให้มั่นใจว่า "การเชื่อมต่อโครงข่าย" ของผลิตภัณฑ์ของผู้ผลิตทั่วโลก LoRaWAN มีการเปิดเผยโปรโตคอล (ปัจจุบันคือเวอร์ชันล่าสุด V1.0.2) และคลื่นความถี่ของประเทศต่างๆ (ภูมิภาค)

LoRaWAN ได้กลายเป็นหนึ่งในมาตรฐานอุตสาหกรรมสำหรับ Internet of Things ด้วย "มาตรฐาน เปิดกว้าง ฟรีและปลอดภัย" และเชื่อว่าจะประสบความสำเร็จเท่ากับโปรโตคอล IP เมื่อ 30 ปีที่แล้ว

2.คุณสมบัติ

• รองรับพารามิเตอร์เว็บ ซึ่งปรับปรุงความสะดวกในการใช้งานและความเสถียรอย่างมาก
• หลายช่องทาง: ขึ้นอยู่กับชิป SX1302, 8 ช่อง, มากถึง 10,000 โหนด LoRa
• ระยะทางไกล: สภาพแวดล้อมแบบเปิดสามารถครอบคลุมพื้นที่ที่มีรัศมี 5 กม.
• Adaptive: รองรับ ADR, อัตราที่สูงขึ้น, การใช้พลังงานลดลง, การขยายตัวที่ง่ายดาย
• ความเข้ากันได้: เข้ากันได้กับ LoRaWAN อย่างสมบูรณ์ "ทำงานร่วมกันได้" กับอุปกรณ์จากผู้ผลิตหลายราย
• คุณภาพสูง: แพลตฟอร์ม ARM ระดับอุตสาหกรรม มีประสิทธิภาพและเสถียร ขึ้นอยู่กับระบบ Linux ครบถ้วนและใช้งานง่าย

3.ข้อกำหนดทางเทคนิค

4. แหล่งจ่ายไฟและการติดตั้ง

ดังแสดงในรูปด้านล่าง ให้ใช้ "อะแดปเตอร์จ่ายไฟ 12V" (อุปกรณ์เสริมเกตเวย์) เพื่อจ่ายไฟให้กับ "เกตเวย์" และเชื่อมต่ออินเทอร์เน็ต/อินทราเน็ตผ่าน "เราเตอร์"

5.ขนาด

6.อัตราและความถี่

6.1 อัตราความไวของระยะทาง

ดังที่แสดงในตารางด้านล่าง สถานีฐานรองรับอัตราการสื่อสาร 6 อัตรา ยิ่งอัตราสูง ระยะการสื่อสารที่มีประสิทธิภาพก็จะยิ่งใกล้ขึ้น และยิ่งอัตราต่ำ ระยะการสื่อสารที่มีประสิทธิภาพก็จะยิ่งนานขึ้น

เพื่อให้การใช้งานง่ายขึ้น อัตราการสื่อสารจะถูกตั้งค่าแบบไดนามิกโดยเซิร์ฟเวอร์ และกฎของมันคือ: โหนดใกล้กับสถานีฐานและสัญญาณดี ใช้อัตราสูง และโหนดอยู่ห่างจากสถานีฐาน และสัญญาณอ่อนใช้อัตราต่ำ สิ่งนี้เรียกว่า ADR (ข้อมูลที่ปรับเปลี่ยนได้

อัตรา) เทคโนโลยี

6.2 ตัวบ่งชี้สัญญาณ LoRa

ค่าความแรงของสนาม RSSI: ค่าปกติ -120 ~ -10 dBm ต่ำกว่า -125 dBm อัตราการสูญเสียแพ็กเก็ตจะสูงกว่า

SNR: ค่าขีดจำกัด -20 dB

6.3 ความถี่ในการสื่อสาร

7 สื่อสารกับโหนด

โดยทั่วไปแล้ว สถานีฐานและโหนดจะสื่อสารกันได้ดี หากการสื่อสารล้มเหลว ให้แก้ไขปัญหาตามลำดับต่อไปนี้:

8. คำจำกัดความของอินเทอร์เฟซ

สถานีฐานปฏิบัติตามมาตรฐาน LoRaWAN GSID (Gateway to Server Interface Definition) อย่างเคร่งครัด

โดยทั่วไป ตราบใดที่ตั้งค่าพารามิเตอร์ 3 ตัวต่อไปนี้ จะเป็นฐาน

สถานีสามารถเชื่อมต่อกับเซิร์ฟเวอร์ LoRaWAN "ใดก็ได้"

1) server_address (คำอธิบาย: ที่อยู่ชื่อโดเมนของเซิร์ฟเวอร์ เช่น

router.cn.thethings.network)

2) serv_port_up (คำอธิบาย: พอร์ต UDP อัปโหลดไปยังเซิร์ฟเวอร์โดยฐาน

สถานี ค่าเริ่มต้นคือ 1700)

3) serv_port_down (คำอธิบาย: เซิร์ฟเวอร์ลงไปที่พอร์ต UDP ของ

สถานีฐาน ค่าเริ่มต้นคือ 1700)

สแต็กโปรโตคอลของ LoRaWAN GSID จะแสดงในรูปต่อไปนี้

9.ปัญหาและแนวทางแก้ไขทั่วไป

ถาม: เหตุใดอัตราการสูญเสียแพ็กเก็ตระหว่างสถานีฐานและโหนดจึงสูง

ตอบ: โปรดตรวจสอบว่ามีการติดตั้งและจับคู่เสาอากาศอย่างถูกต้องหรือไม่

สถานีฐาน <--> ไม่ว่าจะเป็นสภาพแวดล้อมเครือข่ายอินเทอร์เน็ต/อินทราเน็ตของ

เซิร์ฟเวอร์ราบรื่น

ไม่ว่าจะเป็นสภาพแวดล้อมการรับที่รุนแรง เช่น อุปสรรคมาก

หนาแน่นและมีแหล่งสัญญาณรบกวนที่รุนแรง

ไม่ว่าโหนดจะเปิด ADR ไว้เพื่อลดการรบกวนช่องสัญญาณร่วมหรือไม่

ถาม: ฉันควรใส่ใจกับสิ่งใดในการทดสอบความใกล้เคียง

ตอบ: สถานีฐานและโหนดควรอยู่ห่างกันมากกว่า 10 เมตรให้มากที่สุด

เป็นไปได้.

สถานีฐานในอาคาร ติดตั้งเสาอากาศ "ไฟเบอร์กลาส" <--> โหนดเพื่อถอดเสาอากาศออก

เสาอากาศ

สถานีฐานในอาคาร ติดตั้งเสาอากาศ "แท่งกาว" <--> โหนดเพื่อติดตั้งโหนด "กาว

ติด" เสาอากาศ

ถาม: คุณภาพการสื่อสาร 4G ไม่ดีและมีอัตราการสูญเสียแพ็กเก็ตสูง

ตอบ: โปรดตรวจสอบว่าเสาอากาศ 4G ได้รับการติดตั้งอย่างถูกต้องและตรงกันหรือไม่

ตรวจสอบคุณภาพสัญญาณ 4G ในพื้นที่ของคุณ

10.พารามิเตอร์การกำหนดค่า

ขั้นตอนที่ 1: เตรียมสภาพแวดล้อมเครือข่ายของคุณ

ค่าเริ่มต้นของสถานีฐานคือ 192.168.1.99 โปรดตั้งค่าพีซีเป็น 192.168.1.100 และเชื่อมต่อสถานีฐานและพีซีโดยตรงผ่านสายเคเบิลเครือข่าย

หากคุณต้องการให้สถานีฐานเชื่อมต่อโดยตรงกับเซิร์ฟเวอร์ LoRaWAN ใน LAN คุณสามารถตั้งค่าสถานีฐานเป็น IP แบบคงที่ได้ ในตอนนี้ อย่าลืมบันทึกที่อยู่ IP (ดังแสดงในรูปด้านบน 172.16.0.123 ) มิฉะนั้นพีซีจะไม่สามารถเชื่อมต่อกับสถานีฐานได้!

หลักการ: พีซีที่มีพารามิเตอร์การกำหนดค่าจะต้องอยู่ในส่วนเครือข่ายเดียวกันกับสถานีฐาน (เช่น 192.168.0.x หรือ 172.16.0.x)

ขั้นตอนที่ 2: เข้าสู่ระบบสถานีฐานโดยใช้เบราว์เซอร์

ป้อนที่อยู่ IP ของสถานีฐาน user=guest รหัสผ่าน=rimelink แล้วคลิก "เข้าสู่ระบบ"

ขั้นตอนที่ 3: กำหนดค่าพารามิเตอร์

การตั้งค่าการสนับสนุน: ที่อยู่เซิร์ฟเวอร์และพอร์ต ความถี่ พลังงาน ที่อยู่ IP คลิก "ตกลง" และจะมีผลทันที!.

11.ดูบันทึก

การวินิจฉัยที่ 1: โหนดรายงานข้อมูลหรือไม่

แพ็กเก็ต RF ที่ได้รับจากหัว:131<-- ได้รับ 131 แพ็กเก็ต LoRa

การวินิจฉัย 2: เซิร์ฟเวอร์ตอบสนองต่อแพ็กเก็ต Handshake ของเกตเวย์หรือไม่

(เปิดใช้งานไฟร์วอลล์)

PULL_DATA ส่งแล้ว:5(100.00%รับทราบแล้ว) <-- สถานีฐานและ

เซิร์ฟเวอร์จะมีการจับมือกัน 5 ครั้งตามปกติ

การวินิจฉัย 3: เซิร์ฟเวอร์ส่งข้อมูลโหนดหรือไม่

แพ็กเก็ต RF ที่ส่งไปยังหัวรวม:2(46 ไบต์) <--สถานีฐานส่งสัญญาณ

แพ็กเก็ต LoRa ดาวน์ลิงก์สองชุด
