Place of Origin:
China (Mainland)
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
KSULR-100
วิดีโอ

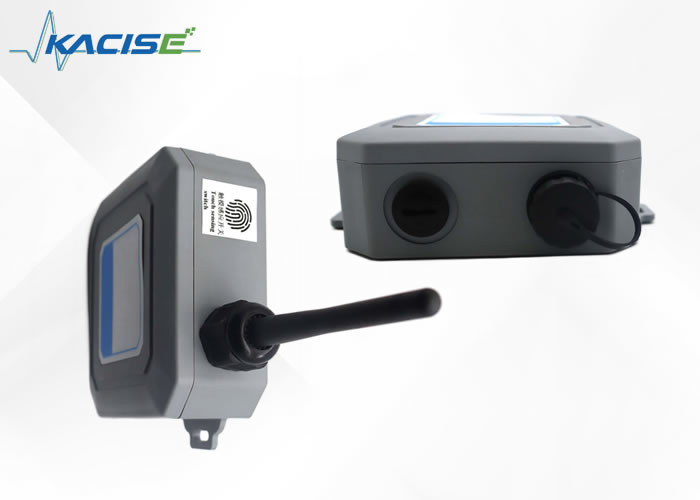

KSULR-100 universal LORA RTU เป็นกล่องรับข้อมูลเซ็นเซอร์หลายฟังก์ชันที่เปิดตัวโดยบริษัทของเราสําหรับอุตสาหกรรมที่ฉลาด เกษตรที่ฉลาด และชุมชนที่ฉลาดมันใช้โปรโตคอลมาตรฐาน LoRaWAN, มี SPI, UART, ADC, GPIO, I2C และอินเตอร์เฟซการสื่อสารอื่น ๆ และอินเตอร์เฟสการใส่หลายตัว และการตั้งค่ามีความยืดหยุ่นทางเลือกที่ดีที่สุดในการแก้ไขความแตกแยกของการใช้งาน LoRa iot คือการเชื่อมต่อเซ็นเซอร์ที่แตกต่างกันอย่างสะดวกและรวดเร็ว, ลดวงจรการ docking เซนเซอร์และค่าใช้จ่ายในการวิจัยและพัฒนา และรวดเร็วทําเน็ตและขนาดของเซนเซอร์โมดูลไร้สายที่ติดตั้งใช้เครือข่ายเพื่อให้ผู้ใช้บริการส่งข้อมูลไร้สายระยะไกลและพลังงานต่ํา, และส่งข้อมูลสถานะของเซ็นเซอร์ทั้งหมดไปยังเซอร์เวอร์การจัดการพื้นฐานเมฆในเวลาจริงเพื่อทําการวิเคราะห์สถิติข้อมูลของแพลตฟอร์มเมฆที่ฉลาด
เครื่องตรวจจับระยะยาว (LORA RTU) วงการ KSULR-100 ใช้ในการเก็บค่าของเซ็นเซอร์ต่างๆ ณ จุดติดตั้งและอัพโหลดข้อมูลในเวลาจริงไปยังแพลตฟอร์มการจัดการกลาง ผ่านโมดูลการส่งสัญญาณไร้สายที่ติดตั้ง, ซึ่งสะดวกสําหรับผู้ใช้งานในการบริหารจัดการกลางที่ฉลาด, การติดตั้งง่ายและการบํารุงรักษาที่สะดวกสบาย. สามารถยืดหยุ่นในเสา, สายไฟ, อาคารภายในและภายนอกผนัง,หลังคาของเสา, การติดตั้งทางติดผนัง เหมาะสําหรับการติดตามเซ็นเซอร์ในโรงงาน docking, คลังสินค้า, โรงเรือนกระจกการเกษตร, ห้องคอมพิวเตอร์, น้ําและกรณีอื่น ๆ (เช่นเครื่องตรวจจับความดันน้ํา, เซ็นเซอร์ระดับของของเหลว, เซ็นเซอร์การไหลของเหลว, เซ็นเซอร์การดําน้ํา, เซ็นเซอร์อุณหภูมิ, เซ็นเซอร์ความชื้น, เซ็นเซอร์แสง, PM25, เซ็นเซอร์มุม, เซ็นเซอร์ความเร็วลม, เป็นต้น) ประสบความสําเร็จการเข้าถึงแบบรวม, การรวบรวมข้อมูลแบบรวม และความสามารถในการขยายความยืดหยุ่น
| โครงการ | ตัวชี้วัดการทํางาน | |
| การทํางานแบบไร้สาย | อัตราการโอนข้อมูล | 300 บีบีเอส 5.4 กีบีเอส |
| ความถี่ในการทํางาน | CN470~510MHz | |
| EU863 ~ 870MHz | ||
| US902~928MHz | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| พลังการส่งสูงสุด | 19dBm | |
| งบประมาณการเชื่อมต่อสูงสุด | 167dB | |
| ความรู้สึกในการรับสูงสุด | -140dBm (SF=12) | |
| แอนเทนนา LoRa | แอนเทนเนียลด้านนอกทุกทิศทาง | |
| อินเตอร์เฟซการสื่อสาร | UART,SPI,I2C,GPIO,ADC RS485 | |
| สภาพแวดล้อมการทํางาน | อุณหภูมิการทํางาน | -40°C+85°C |
| ความชื้นในการทํางาน | 10% ~ 95% RH (ไม่หมัก) | |
| พลังงานไฟฟ้า | รูปแบบไฟฟ้า | DC 5 ~ 24V input & แบตเตอรี่ในตัว (ไม่จํากัด) |
| ความจุของแบตเตอรี่ | 3.6 V/19000mAH | |
| พลังงาน | ไฟฟ้าหลับ | ≤ 6uA |
| กระแสไฟฟ้า | ≤ 125mA | |
| รับกระแสปัจจุบัน | ≤ 16mA | |
ปริมาตรสามารถกําหนดตามความต้องการตามคําแนะนําโรงงาน, และสามารถใช้หลังจากได้รับการนําทาง LoRaWAN สถานีฐาน
6.1KSULR-100 สาธารณะ LORA RTU การตั้งค่าพารามิเตอร์
KSULR-100 ทั่วไป LORA RTU เชื่อมต่อการกําหนดปริมาตรผ่านสาย USB-TTL (ซื้อโดยตัวเอง)หลังจากการถอนปั๊กอ่อนบนด้านหลังของกล่องการประกอบการกับ pincer และถอนสกรู, เปลือกถูกเปิดและเชื่อมต่อตามภาพ (RXD และ TXD ติดต่อข้าม, นั่นคือ RXD ของเคเบิล USB-TTL เชื่อมต่อกับ TXD ของกล่องการสกัด, TXD เชื่อมต่อกับ RXD ของกล่องการสกัดและ TXD เชื่อมต่อกับ RXD ของกล่องการซื้อ. VCC ถูกสั้นไปยัง 3V3 ด้วยทับการสั้น และ GND ถูกเชื่อมต่อกับ GND ของกล่องการซื้อ)
6.1.1 เปิดฟังก์ชัน motherboard 485
open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion
6.1.2 ปรับปรุงอัตรา baud ของอินเตอร์เฟซการสื่อสารของเซ็นเซอร์
คลิกบนกล่องหลังจาก UART>AT+UART1CFG กรอก 9600> แล้วเลือก 8n1 คลิก OK ใต้ AT+UART1CFG เพื่อแสดงการเสร็จสิ้น
6.2กําหนดปริมาตรการสอบถามเซ็นเซอร์และเวลาสอบถาม
(โรงงานตั้งค่าเพื่อรวบรวมข้อมูลทุก 30 นาที และการเพิ่มความถี่ในการสอบถามจะเพิ่มการบริโภคพลังงาน)
คลิก AN201> คลิก RS485> คลิก AT+TRANS485MODE= สามเหลี่ยมกลับหลัง เลือกการสํารวจ> คลิก AT+TRANS485MODE= กําหนดปารามิเตอร์ok> กรอก 1800 ในกล่องหลังจาก AT+SAMPLEDATATIM= > คลิกที่ AT+SAMPLEDATATIM= กําหนดพารามิเตอร์, ok> กรอก 8 ในกล่องหลังจาก AT+REQDATA= > กรอก 0103010000030437 ในกล่องหลังจาก 8> คลิก AT+REQDATA= กําหนดพารามิเตอร์ok> AT+RESPONSETIM= input 10000 ในกล่องหลังจาก AT+RESPONSETIM= (เวลาไฟฟ้าสําหรับเซ็นเซอร์ระหว่างการสอบถามแต่ละครั้ง, สั้นเกินไปอาจนําไปสู่ความล้มเหลวในการได้รับข้อมูลที่ถูกต้อง)> กด AT + responsetim = กําหนดปารามิเตอร์, ok> กด AT + REBOOT ปรากฏในด้านล่างซ้าย. หลังจากเสียงเสียงเสียงสามครั้ง,มันหมายถึงว่าเครือข่ายถูกเข้าอย่างสําเร็จ, และข้อมูลสามารถดูในพื้นหลัง
6.3 การนําทางใหม่ LoRaWAN สถานีฐาน
เพื่อให้แพคเก็ตของสถานีฐาน LoRaWAN จะถูกส่งไปยังเซอร์เวอร์ LoRa ที่กําหนดไว้, มันจําเป็นต้องตั้งค่าที่อยู่ของเซอร์เวอร์สําหรับสถานีฐาน.
เปิดหน้าเว็บไซต์ Chrome แจ้ง IP สถานีฐาน LoRaWAN (192.168.10.99 สําหรับตัวอย่างนี้) แล้วใส่ชื่อผู้ใช้และรหัสผ่าน (ชื่อผู้ใช้ =แขก, รหัสผ่าน = rimelink สําหรับตัวอย่างนี้) และใส่หน้าการตั้งค่าเว็บ ดังที่แสดงด้านล่าง
จากนั้นคลิก LoRaWAN Server Configuration > Server Address > กรอก IP (lorawan.timeddd.com /b19>) > OK ดังที่แสดงในรูปด้านล่าง
6.4สมัครเข้าสู่พื้นหลังเพื่อดูข้อมูล
เข้าสู่ http://lorawan.timeddd.com/unit/ULogin.aspx
หมายเลขบัญชี: 19240527
รหัสผ่าน: admin @ 666666
หลังจากเข้าระบบ คลิกตัวเลือกข้อมูลของอุปกรณ์ ID ที่ตรงกัน เพื่อดูข้อมูลที่ตรงกัน และตั้งค่าโรงงานเพื่อส่งข้อมูลทุก 30 นาที
สถานที่ระบุตัวเลขแสดงในรูป
ข้อมูลที่ได้รับคือดังต่อไปนี้ (เป็น hexadecimal) หน่วยระยะห่างคือ 0.1mm ต่ํากว่า 6 m, หน่วยระยะห่างคือ mm มากกว่า 6 m, และหน่วยอุณหภูมิคือ ° C. ไบท์ที่ 90 คือค่าระดับของของเหลวและไบท์ที่ 11 คือค่าอุณหภูมิในกรณีนี้ค่าระดับของของเหลวคือ 08E3, หน่วยคือ mm, และค่าอุณหภูมิคือ 001B. เมื่อแปลงเป็นจํานวนทศนิยม,เซนเซอร์วัดระดับของของเหลวที่ 2275mm และอุณหภูมิที่ 27 °C.

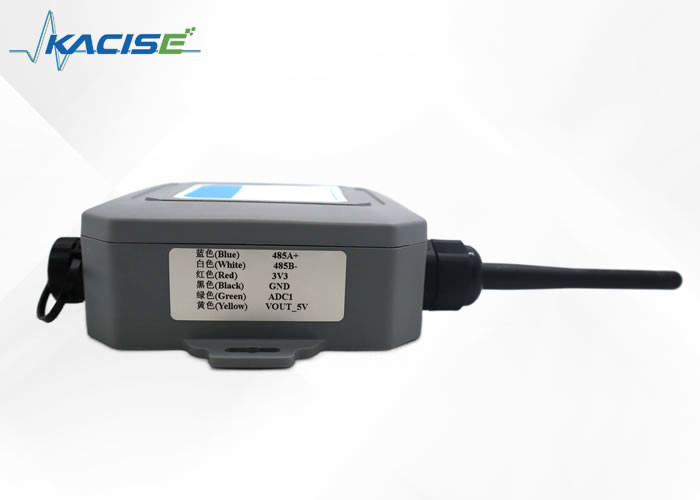

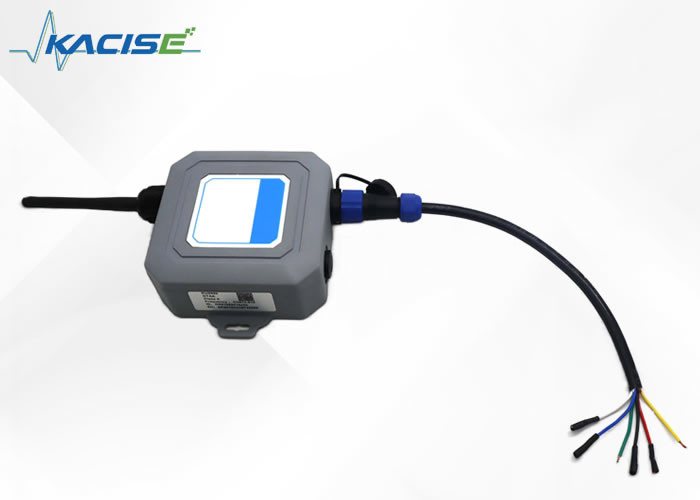

KSULR-100 ทั่วไป LORA RTU ทั้งหมด 485 ออก, ซึ่งสามารถเชื่อมต่อกับฉลากบนเซ็นเซอร์ตามกล่องการรับ.
7.1การติดตั้ง
7.1.1 ข้อควรระวัง
เพื่อหลีกเลี่ยงความเสียหายของอุปกรณ์ที่เกิดจากการติดตั้งและการก่อสร้างที่ไม่ถูกต้อง กรุณาปฏิบัติตามข้อควรระวังต่อไปนี้
7.1.2เตรียมเครื่องมือการติดตั้ง
เครื่องมือติดตั้งไม่ได้ถูกจัดให้สําหรับการติดตั้งอุปกรณ์. กรุณาเตรียมเครื่องมือติดตั้งต่อไปนี้ตามสภาพแวดล้อมการติดตั้งจริง
7.1.3อุปกรณ์ติดตั้งภายใน
อุปกรณ์ติดผนัง
อย่างแรก วางกล่องหลายฟังก์ชันเรียบบนตําแหน่งการติดตั้งผนัง และใช้เครื่องหมายสําหรับการระบุรูการติดตั้งเครื่องเจาะเครื่องตี (เครื่องเจาะขนาด 8 มม.) ใช้ในการเจาะรูในตําแหน่งเครื่องหมายผนัง, และถุงยางถูกใส่เข้าไปในหลุมอีกครั้ง. มวยถูกใช้ในการตีถุงยาง, ดังนั้นถุงยางเป็นทั้งหมดในหลุมการติดตั้ง.สกรูที่มีระยะใช้ในการติดตั้งกล่องหลายฟังก์ชันบนผนัง.
วิธีการติดตั้งเสา
อันดับแรก ใช้สกรูปักเพื่อปักแผ่นหลังเข้ากับด้านหลังของกล่องหลายฟังก์ชัน และอันดับสอง ใช้วงกลมผ่านรูแผ่นหลังในด้านหลังของกล่องหลายฟังก์ชันรวมวงกลมรอบเสาอีกครั้งลงท้ายแล้ว ใช้ชักสกรูเล็ก ๆ เพื่อล็อควงกลมอย่างแน่น และการติดตั้งเสร็จ
7.1.4การติดตั้งอุปกรณ์ภายนอก
คําอธิบายของรูปแบบการสื่อสารข้อมูล
| Fport | ขึ้น/ลง | ภาระประโยชน์ | คําอธิบาย/ความคิดเห็น | ||
| ประเภทเซ็นเซอร์ | ประเภทกรอบ | รูปแบบข้อมูล | |||
| 43 | ขึ้นไป | 0x04 | 0x01 | ADC |
3 ไบท์: ความดันของแบตเตอรี่เบทแรก บิตสูงสุดคือ 0 สําหรับความดันปกติ 1 สําหรับความดันต่ํา 7 บิตต่ํากว่าสําหรับค่าความดันความดันปกติ, 0x9F สําหรับ 3.1V ความดันต่ํา ข้อมูล ADC ขนาด 2-3 ไบท ใช้เวลา 2 ไบท และค่าที่รายงานไว้ควรหารด้วย 1000 เช่น 0xce4 สําหรับ 3.3V |
| 43 | ขึ้นไป | 0x04 | 0x02 | IIC |
N+1 ไบท์: ความดันของแบตเตอรี่เบทแรก บิตสูงสุดคือ 0 สําหรับความดันปกติ 1 สําหรับความดันต่ํา 7 บิตต่ํากว่าสําหรับค่าความดันความดันปกติ, 0x9F สําหรับ 3.1V ความดันต่ํา ข้อมูล IIC 2-N+1 ไบท์ N ไบท์เท่ากับจํานวนของเรจิสเตอร์อ่านที่ตั้งค่า |
| 43 | ขึ้นไป | 0x04 | 0x03 | RS485 |
N+1 ไบท์ ความดันของแบตเตอรี่เบทแรก บิตสูงสุดคือ 0 สําหรับความดันปกติ 1 สําหรับความดันต่ํา 7 บิตต่ํากว่าสําหรับค่าความดันความดันปกติ, 0x9F สําหรับ 3.1V ความดันต่ํา ข้อมูล RS485 2-N + 1 ไบท์เป็นสอดคล้องกับข้อมูลที่ส่งไปยังอุปกรณ์โดยเซ็นเซอร์ |
| 43 | ขึ้นไป | 0x04 | 0x04 | อุณหภูมิ |
3 ไบท์: ความดันของแบตเตอรี่เบทแรก บิตสูงสุดคือ 0 สําหรับความดันปกติ 1 สําหรับความดันต่ํา 7 บิตต่ํากว่าสําหรับค่าความดันความดันปกติ, 0x9F สําหรับ 3.1V ความดันต่ํา ข้อมูลอุณหภูมิ 2-3 ไบท์ บิตสูงสุดของสองไบท์, 0: ปกติ, 1: เตือน; เต็มจํานวนที่ลงนาม 15 บิตต่ําสุด, ไบท์สูงสุดก่อน, ค่าจริงต้องหารด้วย 100 (ตัวอย่างเช่น 97E6 แสดงว่า เตือน,อุณหภูมิ 61.18 ° C หรือ 6FED แสดงว่าไม่มีสัญญาณเตือน อุณหภูมิ -41.15 ° C) |
7.2การเก็บและการขนส่ง
1, ผลิตภัณฑ์ควรถูกเก็บไว้ใน -40 °C ~ + 80 °C, ความชื้นสัมพันธ์ไม่เกิน 90%, ห้องเก็บก๊าซที่มีอากาศดี, แห้ง, ไม่มีก๊าซที่ทําลาย.
ผลิตภัณฑ์ถูกบรรจุไว้ในบรรจุสินค้าเดียว พร้อมกับใบรับรองและคู่มือการใช้งาน การชนที่แรงถูกห้ามอย่างเข้มงวดระหว่างการขนส่ง
7.3เงื่อนไขการรับประกัน
ผู้ใช้ในความเข้มงวดตามคําแนะนํา การติดตั้งสายไฟที่ถูกต้อง การติดตั้ง, การบํารุงรักษาของกรณีนี้ สินค้านี้รับประกันฟรี 1 ปี
สถานการณ์ต่อไปนี้ไม่ครอบคลุมโดยการรับประกัน:
1.แยกแผ่นวงจรและส่วนประกอบของมัน
2. ไฟฟ้าหรือไฟฟ้าแรงในระบบ, ไฟไหม้วงจร
3. ความดันไฟฟ้าเกินค่าขีดจํากัด แผ่นวงจรถูกเผา
4. กล่องไฟฟ้าน้ําหรือสิ่งต่างหากอื่น ๆ
5การคัดเลือกที่ไม่ถูกต้อง กว้างเกินเขตการใช้ของผลิตภัณฑ์
6ส่วนหนึ่งของเซ็นเซอร์หรือเครื่องจักรทั้งหมดได้รับบาดเจ็บหรือเสียหาย
