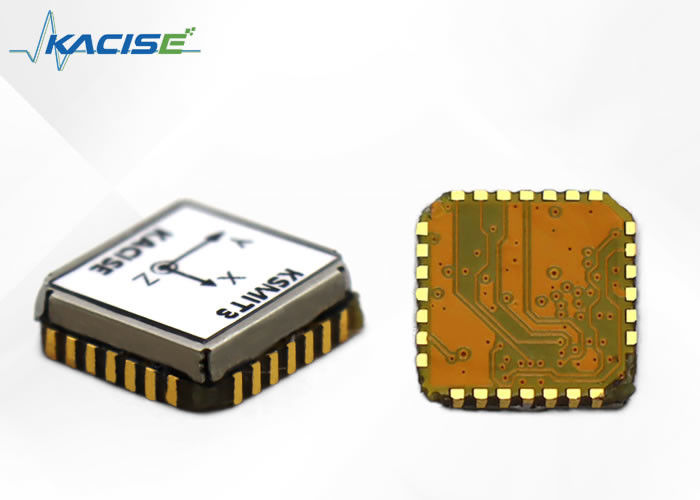

เซ็นเซอร์ไจโรความแม่นยำสูงพร้อมความแม่นยำในการมุ่งหน้า 2.0 องศา ความแม่นยำม้วน/พิทช์ 1 องศา และโมดูล AHRS แบบไม่เชิงเส้น 0.1%

KSMIT3 คือ ระบบอ้างอิงและหัวข้อทัศนคติที่ทันสมัย ที่มาเป็นโมดูลอิสระที่มีฟังก์ชันสมบูรณ์แบบซึ่งทําให้มันง่ายที่จะบูรณาการในระบบใด ๆ.

ระบบนวัตกรรมนี้มีโปรโตคอลการสื่อสารที่มีเอกสารและมาตรฐานของอุตสาหกรรมที่สามารถปรับเปลี่ยนข้อความข้อมูลในแง่ของความถี่ รูปแบบผลิตและข้อมูลสัญญาณถูกประมวลผลทั้งหมดบนบอร์ด, ซึ่งใช้ทรัพยากรในโฮสต์จํานวนน้อยเท่านั้น คุณสมบัตินี้ทําให้ KSMIT3 เหมาะสําหรับการใช้ในสภาพแวดล้อมการทํางาน MCU ง่าย ๆ

KSMIT3 มีความแม่นยําสูงในสภาพแบบไดนามิค ด้วยความแม่นยําในการพลิกและปิ๊ตชิ่ง 1 องศา RMS, รวมถึงความแม่นยําในการบิด 2 องศา RMS. ผลิตของมันมีความมั่นคงสูง,ทําให้มันสมบูรณ์แบบสําหรับการใช้ในการควบคุมและสถาบันของวัตถุใด ๆ หรือการนําทางเช่น เครื่องบินไร้คนขับ

• AHRS ที่มีประสิทธิภาพเต็มบนโมดูลขนาด 12.1 x 12.1 มม.
• ความแม่นยําของ Flip/PITch (dynamic) 1.0 องศา
• ความแม่นยําของเส้นทาง 2.0 องศา
• ความต้องการที่ต่ํามากสําหรับผู้ประมวลผลหลัก
• อินเตอร์เฟซแบบรวมสําหรับวงจรชีวิตของสินค้าทั้งหมด
• พลังงานต่ํา (45 mW ที่ 3.0V)
• สอดคล้องกับ PLCC28 PCB (12.1 x 12.1 x 2.6 mm)

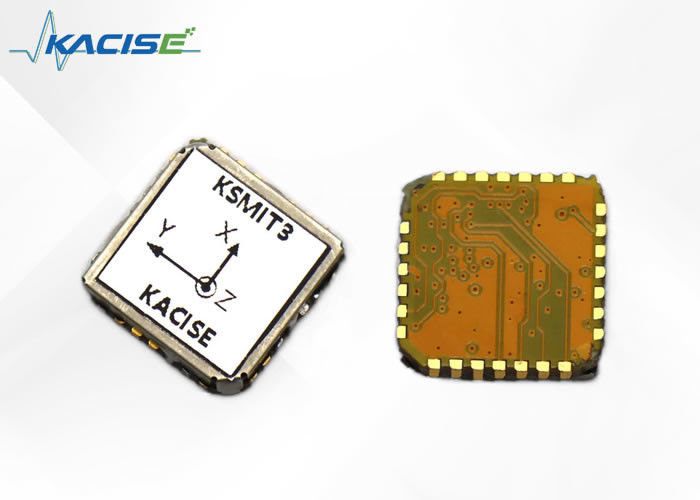

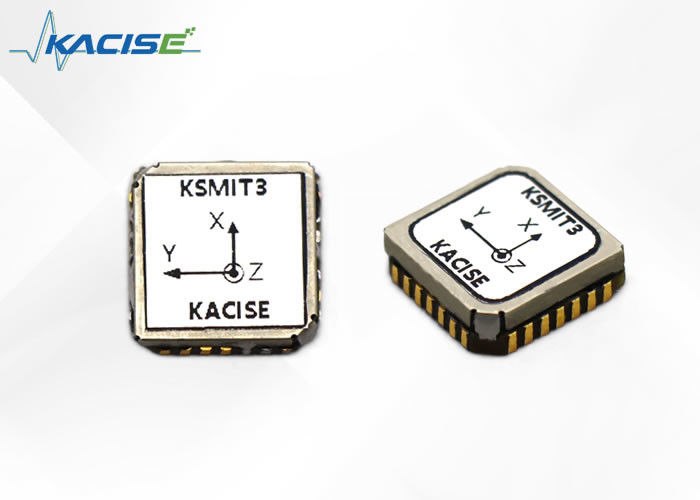

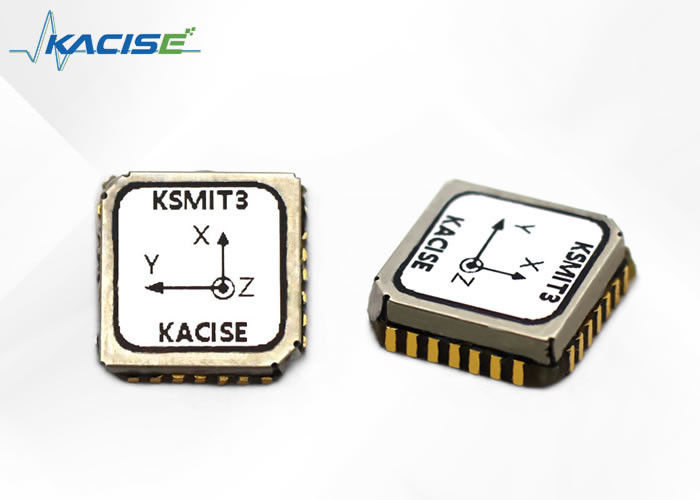

KSMIT3 ใช้ระบบพิกัดขวา และกรอบเซ็นเซอร์แบบตั้งค่าถูกกําหนดตามที่แสดงในรูปที่ 13 สําหรับตําแหน่งที่แม่นยําของแหล่งกําเนิดกรอบเซ็นเซอร์ดูคู่มือการบูรณาการฮาร์ดแวร์บางในผลิตข้อมูลที่ใช้กันทั่วไปกับระบบพิกัดอัตรามาตรฐานผลิตของพวกเขาถูกนําเสนอในรูป 1

รูปที่ 1 ระบบพิกัดคงที่เซ็นเซอร์แบบปกติสําหรับโมดูล KSMIT3

อัตราบอดคือ 115200bps, 230400bps, และ 460800bps. ข้อมูล bit 8, หยุด bit 1, ไม่มีตรวจสอบ bit. ไบท์สูงมาก่อนและไบท์ต่ํามาสุดท้าย. ความถี่การอัพเดทข้อมูล f=100Hzอัตราการสื่อสารแบบปกติคือ 230400 บีบีซี.

ผลิตภัณฑ์ตั้งค่าเป็นสภาพ "output ต่อเนื่อง" เมื่อเปิด และการตั้งค่าปารามิเตอร์ ต้องส่งคําสั่ง "stop output" ก่อนผู้ใช้ต้องเปิดและเริ่มต้นใหม่ เพื่อเปลี่ยนอัตโนมัติไปสู่สภาวะการส่งต่อเนื่อง.

1. หยุดการออก

การหยุดผลิตคือการสลับภาวะ "ผลิตต่อเนื่อง" ตามปกติในการใช้พลังงาน เป็นภาวะ "การตั้งค่าปารามิเตอร์"

ส่งไปยัง: * PA สเปซ GS01 สเปซ STOP การเดินทางกลับ

ตอบ:

* PA สเปซ GS01 สเปซ STOP สเปซ 0 คันกลับล้มเหลว

* PA สเปซ GS01 สเปซ STOP สเปซ 1 การเดินทางกลับสําเร็จ

2. กําหนดกรณีการทํางาน

ผลิตภัณฑ์ต้องสวิตช์ปารามิเตอร์กรองตามกรณีการใช้งานที่แตกต่างกัน รูปแบบการทํางานประกอบด้วย การติดตั้งรถยนต์, ภายใน (โต๊ะสวิง)ด้วยกรณธรรมนูญบนเครื่องสําหรับพลังงาน.

การเปลี่ยนฉากคือการเปลี่ยน "ฉากรถ" ตามปกติ เมื่อเปิดฉากจริง

ส่ง: * สเปซ PA สเปซ GS01 สเปซ SCENES สเปซ 1 การเดินทางกลับ

ตอบ:

* PA สเปซ GS01 สเปซ SCENES สเปซ 1 สเปซ 0 การเดินทางกลับ

* PA สเปซ GS01 สเปซ SCENES สเปซ 1 สเปซ 1 การเดินทางกลับสําเร็จ

หมายเหตุ: ตัวอักษรที่ระบุลักษณะประกอบด้วย 1 ตัวติดรถยนต์, 2 ตัวติดภายใน, 3 ตัวติดเรือ, 4 ตัวติดปีก, และ 5 ตัว Rotor เป็นตัวเลือก

3. กําหนดอัตรา Baud

อัตราการใช้งานแบบบาวด์โดยกําหนดเองสําหรับการเปิดไฟคือ 230400bps ซึ่งสามารถสวิตช์โดยการส่งคําสั่ง

ส่ง: * สเปซ PA สเปซ GS01 สเปซ BAUD สเปซ 1 การเดินทางกลับ

ตอบ:

* PA สเปซ GS01 สเปซ BAUD สเปซ 1 สเปซ 0 การเดินทางกลับ

* PA สเปซ GS01 สเปซ BAUD สเปซ 1 สเปซ 1 การเดินทางกลับสําเร็จ

หมายเหตุ: เนื้อหาของตัวอักษรที่ถอดร่องคือ 1-115200bps, 2-230400bps และ 3-460800bps ซึ่งเป็นตัวเลือก

4. กลับตั้งค่าโรงงาน

การฟื้นฟูการตั้งค่าโรงงานมีส่วนเกี่ยวข้องกับการตั้งค่าฉากทํางาน, รูปแบบกรอบ, อัตรา baud, ความยืดหยุ่นแม่เหล็ก, และการปรับขนาดสนามแม่เหล็กให้เป็นค่าโดยกําหนด

ส่ง: * PA สเปซ GS01 สเปซ RESET การเดินทางกลับ

ตอบ:

* PA สเปซ GS01 สเปซ RESET สเปซ 0 การเดินทางกลับ

* PA สเปซ GS01 สเปซ RESET สเปซ 1 การเดินทางกลับสําเร็จ

5. กําหนดมุมลดความเข้มเหล็ก

การลดคลื่นแม่เหล็กแบบตั้งค่าคือ 0 โดยมีแม่เหล็กบวกเหนือตะวันออก และแม่เหล็กลบตะวันตก

ส่ง: * PA สเปซ GS01 สเปซ MDEC สเปซ +/- XX.XX คารถกลับ

ตอบ:

* PA สเปซ GS01 สเปซ MDEC สเปซ 0 การกลับรถล้มเหลว

* PA สเปซ GS01 สเปซ MDEC สเปซ 1 การเดินทางกลับสําเร็จ

หมายเหตุ: หากมุมการลดความเข้มของแม่เหล็กคือ -2.5 องศา สายลวดลายคือ -0250; หากมุมลดความเข้มแม่เหล็กคือ + 1.5 องศา, สายลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะ50.

6. การปรับขนาดสนามแม่เหล็ก

ในการทํางานของเซ็นเซอร์แม่เหล็ก IT จะต้องได้รับผลกระทบจากการแทรกแซงของสนามแม่เหล็กไฟฟ้ารอบ ๆซึ่งอาจนําไปสู่ความเบี่ยงเบนและการบิดเบือนในระดับที่แตกต่างกันของแกน XYZ ความเข้มแข็งของสนามแม่เหล็กที่วัดโดยเซ็นเซอร์แม่เหล็กการปรับขนาดสนามแม่เหล็กคือการชดเชยการขัดแย้งแม่เหล็กอ่อนและแข็ง ผ่านการเรียนรู้ของแวดล้อมสนามแม่เหล็กรอบ ๆ ดังนั้นเราแนะนําอย่างมากว่า การปรับขนาดสนามแม่เหล็ก ควรนําไปใช้หลังจากการติดตั้งแต่ละครั้ง และหลังจากการเปลี่ยนแปลงในสภาพแวดล้อมสนามแม่เหล็ก.

เมื่อดําเนินการปรับขนาดสนามแม่เหล็ก สารขัดขวางที่อยู่รอบ ๆ ควรไม่เปลี่ยนแปลง (เช่นหมุนกับผลิตภัณฑ์) ระหว่างกระบวนการหมุนผลิตภัณฑ์และตําแหน่งสัมพันธ์ของผลิตภัณฑ์การปรับระดับต้องการให้ผู้ใช้งานไม่มีโทรศัพท์มือถือ, การ์ดแม่เหล็ก, กุญแจ, หรือโลหะหรืออุปกรณ์ที่ใช้พลังงานที่สามารถส่งผลต่อสนามแม่เหล็กไฟฟ้าบนร่างกายของพวกเขา

ความสนใจ: ภายในช่วงการรบกวนที่จํากัดเท่านั้น การดําเนินงานการปรับขนาดสนามแม่เหล็กสามารถมีผลการชดเชยระยะของเซ็นเซอร์แม่เหล็กประมาณระหว่างบวกและลบ 1 Gauss, ซึ่งประมาณเป็นสองเท่าของสนามแม่เหล็กภูมิภาคเหนือ หากค่าการขัดขวางสนามแม่เหล็กเกินบวกหรือลบ 0.5 กาวส์, เครื่องวัดแม่เหล็กอาจถึงภาวะความอิ่มที่ขัดขวางผลการชดเชย. เมื่อการปรับผิดพลาด, IT แสดงว่าปัญหาเกิดขึ้น

การปรับขนาด 2 มิติ

หมายเหตุ: เมื่อผลิตภัณฑ์ไม่สามารถหมุนใน 3 มิติ, การปรับขนาด 2 มิติสามารถใช้ได้.การปรับขนาด 2 มิติสามารถทําสําเร็จผ่านอินเตอร์เฟซหรือสายพานลําดับ โดยการออกคําสั่ง.

1. เริ่มการปรับระดับ: ก่อนการปรับระดับของผู้ใช้

ส่ง: * PA สเปซ GS01 สเปซ MCAL สเปซ START การเดินทางกลับ

ตอบ:

* PA สเปซ GS01 สเปซ MCAL สเปซ START สเปซ 0 การเดินทางกลับ

* PA สเปซ GS01 สเปซ MCAL สเปซ START สเปซ 1 การเดินทางกลับสําเร็จ

2. หยุด calibration: เริ่มหมุนแนวราบสําหรับมากกว่า 2 รอบ, และส่งหลังจากการเสร็จสิ้น

ส่ง: * สเปซ PA สเปซ GS01 สเปซ MCAL สเปซ END การเดินทางกลับ

ตอบ:

* PA สเปซ GS01 สเปซ MCAL สเปซ 0 การกลับรถล้อม

* PA สเปซ GS01 สเปซ MCAL สเปซ 1 สเปซ X: x.xx สเปซ Y: y.yy การเดินทางกลับสําเร็จ

หมายเหตุ: การคืนผลการปรับขนาด 0.90-1 แสดงผลการปรับขนาดที่ดี ขณะที่>1.1 หรือ<0.9 แสดงผลการปรับขนาดที่ไม่ดี

3. การบันทึกผลการปรับ: หลังจากที่ผู้ใช้ได้ปรับ, ตัดสินใจว่าจะบันทึกตามผลการปรับ

ส่ง: * สเปซ PA สเปซ GS01 สเปซ MCAL สเปซ SAVE การเดินทางกลับ

ตอบ:

* PA สเปซ GS01 สเปซ MCAL สเปซ SAVE สเปซ 0 คันกลับ

* PA สเปซ GS01 สเปซ MCAL สเปซ SAVE สเปซ 1 การเดินทางกลับสําเร็จ

4. ผลการปรับระดับที่ชัดเจน: หลังจากการปรับระดับ ผู้ใช้ตัดสินใจว่าจะปรับระดับหรือไม่ โดยพิจารณาจากผลการปรับระดับ

ส่ง: * PA สเปซ GS01 สเปซ MCAL สเปซ CLEAR การเดินทางกลับ

ตอบ:

* PA สเปซ GS01 สเปซ MCAL สเปซ CLEAR สเปซ 0 การเดินทางกลับ

* PA สเปซ GS01 สเปซ MCAL สเปซ CLEAR สเปซ 1 การเดินทางกลับสําเร็จ

• เครื่องบินขนาดเล็ก
• เครื่องบินไร้คนขับ
• เครื่องบินไร้มือถือวีดีโอ
• เครื่องบินไร้คนขับทางการเกษตร
• เครื่องจักร
• Satcom ในการเคลื่อนไหว (SotM)
• เครื่องจักรก่อสร้าง
• การติดตามเรือ
• หุ่นยนต์
• การเกษตรอิสระ
• อัตโนมัติคลังสินค้า
• แขนหุ่นยนต์
• การใช้งานอื่น ๆ
• อุปกรณ์มือ
• การนําทางของคนเดิน
• VR/AR และ HMDs
• การช่วยเหลือการเดินเรือ
