Place of Origin:
China (Mainland)
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
KSMIT3
เอกสาร:
วิดีโอ
วิดีโอ

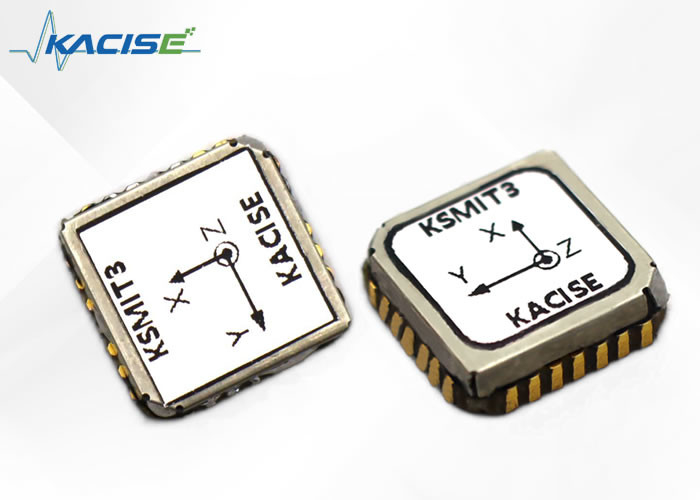

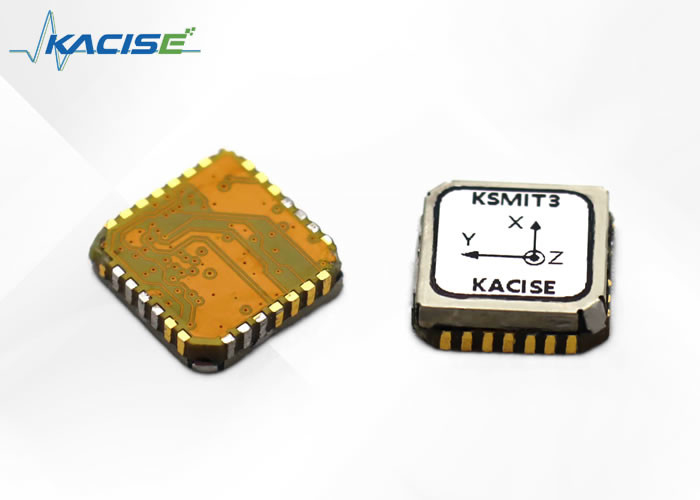

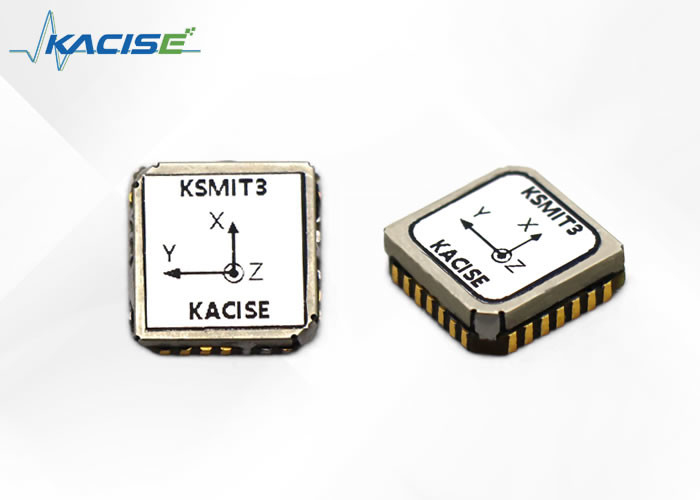

KSMIT3 คือ ระบบอ้างอิงและหัวข้อทัศนคติที่ทันสมัย ที่มาเป็นโมดูลอิสระที่มีฟังก์ชันสมบูรณ์แบบซึ่งทําให้มันง่ายที่จะบูรณาการในระบบใด ๆ.
ระบบนวัตกรรมนี้มีโปรโตคอลการสื่อสารที่มีเอกสารและมาตรฐานของอุตสาหกรรมที่สามารถปรับเปลี่ยนข้อความข้อมูลในแง่ของความถี่ รูปแบบผลิตและข้อมูลสัญญาณถูกประมวลผลทั้งหมดบนบอร์ด, ซึ่งใช้ทรัพยากรในโฮสต์จํานวนน้อยเท่านั้น คุณสมบัตินี้ทําให้ KSMIT3 เหมาะสําหรับการใช้ในสภาพแวดล้อมการทํางาน MCU ง่าย ๆ
KSMIT3 มีความแม่นยําสูงในสภาพแบบไดนามิค ด้วยความแม่นยําในการพลิกและปิ๊ตชิ่ง 1 องศา RMS, รวมถึงความแม่นยําในการบิด 2 องศา RMS. ผลิตของมันมีความมั่นคงสูง,ทําให้มันสมบูรณ์แบบสําหรับการใช้ในการควบคุมและสถาบันของวัตถุใด ๆ หรือการนําทางเช่น เครื่องบินไร้คนขับ
● AHRS ที่ทํางานได้อย่างเต็มที่บนโมดูลขนาด 12.1 x 12.1 มิลลิเมตร
● ความแม่นยําของ Flip/PITch (ไดนามิก) 1.0 องศา
● ความแม่นยําของเส้นทาง 2.0 องศา
● ความ จําเป็น ที่ น้อย มาก สําหรับ เครื่องประมวลผล หลัก
● อินเตอร์เฟซที่รวมกันสําหรับรอบชีวิตของสินค้าทั้งหมด
● พลังงานต่ํา (45 mW ที่ 3.0V)
● รองรับกับ PLCC28 PCB (12.1 x 12.1 x 2.6 มม.)
| รายการ | ปารามิเตอร์ (มูลค่าทั่วไป) | |
| ทัศนคติ ถูกต้อง | ความแม่นยําของ Yaw (ไดนามิก) | 2 องศา (rms) |
| ความแม่นยําของ Roll/PITch (ไดนามิก) | 1 องศา (rms) | |
| กายโรสโกป | ขนาดเต็ม | ± 2000°/วินาที |
| ความเสถียรในช่วงการทํางาน | 10°/h | |
| ไม่เชิงเส้น | 00.1% | |
| ความแตกต่างของปัจจัยขนาด | 00.05% | |
| g-SENSITITY ความรู้สึก | 0.1°/s/g | |
| ความหนาแน่นของเสียง | 00.01o/s/√Hz | |
| ความกว้างแบนด์บิด (-3dB) | 180Hz | |
| เครื่องวัดความเร็ว | ขนาดเต็ม | ± 16 กรัม |
| ความเสถียรในช่วงการทํางาน | 0.1 มิลลิกร | |
| ไม่เชิงเส้น | 00.5% | |
| ความแตกต่างของปัจจัยขนาด | 00.05% | |
| ความหนาแน่นของเสียง | 200 μg/√Hz | |
| ความกว้างแบนด์บิด (-3dB) | 180 | |
| เครื่องวัดแม่เหล็ก | ขนาดเต็ม | 6 กาอส |
| ไม่เชิงเส้น | 00.1% | |
| การแก้ไข | 120uguss | |
| เสียง (rms) | 50ugauss | |
| อินเตอร์เฟซ | ความดันไฟฟ้า | 3.3v DC |
| การสื่อสารสายพานลําดับ | TTL | |
| ความถี่การออก | ความเร็ว 100hz@230400 baud | |
KSMIT3 ใช้ระบบพิกัดขวา และกรอบเซ็นเซอร์แบบตั้งค่าถูกกําหนดตามที่แสดงในรูปที่ 13 สําหรับตําแหน่งที่แม่นยําของแหล่งกําเนิดกรอบเซ็นเซอร์ดูคู่มือการบูรณาการฮาร์ดแวร์บางในผลิตข้อมูลที่ใช้กันทั่วไปกับระบบพิกัดอัตรามาตรฐานผลิตของพวกเขาถูกนําเสนอในรูป 1
รูปที่ 1 ระบบพิกัดคงที่เซ็นเซอร์แบบปกติสําหรับโมดูล KSMIT3
อัตราบอดคือ 115200bps, 230400bps, และ 460800bps. ข้อมูล bit 8, หยุด bit 1, ไม่มีตรวจสอบ bit. ไบท์สูงมาก่อนและไบท์ต่ํามาสุดท้าย. ความถี่การอัพเดทข้อมูล f=100Hzอัตราการสื่อสารแบบปกติคือ 230400 บีบีซี.
| จํานวนไบท์ | ชื่อ | ประเภทไบท์ | แม็กนิฟี่-คาชั่น | ระยะทาง | ไม่IT | คําอธิบาย |
| 1 ~ 2 | เฟรมเฮดเตอร์ | ยู2 | 0XAA 71 | |||
| 3 | เลขรูปแบบกรอบ | ค่าคงที่ 3=0x03 | ||||
| 4 | ความยาวของกรอบการสื่อสาร | ค่าคงที่ 100=0x64 | ||||
| 5 ~ 13 | ไจโร | S3*3 | 1e-4 | ±8388608 | °/s | X/Y/Z ขวา/หน้า/บน |
| 14 ~ 22 | อัคค | S3*3 | 1e-5 | ± 8388608 | g | X/Y/Z ขวา/หน้า/บน |
| 23 ~ 28 | แม็ก | S3*2 | 1e-2 | ± 32768 | uT | X/Y/Z ขวา/หน้า/บน |
| 29 ~ 31 | Hbar | S1*3 | 1e-2 | ±8388608 | mbar | บารอมิเตอร์ |
| 32 | ฟันธง | ยู1 |
BIT1-เครื่องหมายแม่เหล็กที่ใช้ได้ 1- ใช้ได้ BIT2-Barometric Valid Flag 1- ถูกต้อง BIT3- GPS_exist ข้อมูล GPS ออกไปหรือไม่ 0- ไม่มีข้อมูล GPS 1- มีข้อมูล GPS ข้อมูล BIT4-GPS ฟันธงที่ถูกต้อง 1- ถูกต้อง BIT5-8 เซลล์ฟิลล์ |
|||
| 33 ~ 40 | ระบบคําที่เก็บไว้ | |||||
| 41~49 | GPS_Vele/N/U | S3*3 | 1e-4 | ±8388608 | m/s | GPS ทิศตะวันออก / ทิศเหนือ / ความเร็วบนท้องฟ้า |
| 50 ~ 60 | GPS_Lon/Lan | S2*4 | 1e-7 | ± 2147483648 | ° | GPS LongITude/GPS LatITude |
| GPS_Hmsl | S1*3 | 1e-2 | ±8388608 | m | GPS AltITude | |
| 61 ~ 62 | GPS_Headmot | S1*2 | 1e-2 8 | ± 3276 | ° | สาย GPS |
| 63 | สถานะ GPS | ยู1 |
BIT1~4-จํานวนดาวเทียมตั้งตําแหน่ง GPS (สูงสุด 15) BIT5 -เครื่องหมายตั้งตําแหน่ง GPS 1 มีผล BIT6~8- ประเภทการตั้งตําแหน่ง GPS GPS_ Fixtype 0x00=ไม่แก้ไข 0x01=เฉพาะการคํานวณ 0x02=2d แก้ไข 0x03=3d-Fix 0x04=Gnss + การรับข้อมูลที่ตายรวมกัน 0x05=เวลาเพียงแก้ไข |
|||
| 64 ~ 65 | GPS_Pdop | ยู2 | 1e-2 | |||
| 66 ~ 71 | Ins_Att | S2*2 | 1e-2 | ± 32768 | ° | Ptich ± 90° โรลล์ ± 180° |
| S1*2 | 655.36 | ° | โกบ ± 180° | |||
| 72 ~ 80 | Vn | S3*3 | 1e-4 | ±8388608 | m/s | Vel_E/N/U |
| 81 ~ 89 | โพส | S2*4 | 1e-7 | ± 2147483648 | ° | ความยาว/ความกว้าง |
| S1*3 | 1e-2 | ±8388608 | m | AltITude | ||
| 92 | รูปแบบและฉาก | ยู1 |
BIT1~4- รูปแบบการทํางาน Align=1; Ins=2; Ahrs=3; Vg=4 BIT5~8- กิจกรรม 1=บนเครื่อง;2=ภายใน;3=บนเครื่อง 4=ปีกคง;5=โรเตอร์ |
|||
| 93 ~ 96 | เงินสํารอง | 0 เติม | ||||
| 97 ~ 98 | อุณหภูมิ | S2 | 1e-2 | ± 32768 | °C | |
| 99 | นับ | ยู1 | ||||
| 100 | รหัสตรวจสอบ | บวกตัวอักษรทั้งหมดก่อนการตรวจสอบ BIT | ||||
การตั้งค่า pin
รูปที่ 2: การตั้งค่า Pin ของโมดูล KSMIT3 (ภาพด้านบน)
| เลข | ชื่อ | ประเภท | คําอธิบาย |
| 7 | VDDIO | พลัง | ความดันไฟฟ้า DigITal |
| 8 | GND | ||
| 23 | UART_RX | อินเตอร์เฟซ UART | การใส่ข้อมูลของตัวรับ |
| 24 | UART_TX | อินเตอร์เฟซ UART | การออกข้อมูลของตัวส่ง |
| 25 | GND | ||
| 18 | AUX_RX A | อินเตอร์เฟซ GNSS ช่วยเหลือ | การใส่ข้อมูลของตัวรับจากโมดูล GNSS |
| 19 | UX_TX | อินเตอร์เฟซ GNSS ช่วยเหลือ | การออกข้อมูลของเครื่องส่งไปยังโมดูล GNSS |
| 20 | SYNC_PPS | อินเตอร์เฟซ GNSS ช่วยเหลือ | อัมพวาลต่อวินาทีจากหน่วย GNSS |
ผลิตภัณฑ์ตั้งค่าเป็นสภาพ "output ต่อเนื่อง" เมื่อเปิด และการตั้งค่าปารามิเตอร์ ต้องส่งคําสั่ง "stop output" ก่อนผู้ใช้ต้องเปิดและเริ่มต้นใหม่ เพื่อเปลี่ยนอัตโนมัติไปสู่สภาวะการส่งต่อเนื่อง.
1 การหยุดการออก
การหยุดผลิตคือการสลับภาวะ "ผลิตต่อเนื่อง" ตามปกติในการใช้พลังงาน เป็นภาวะ "การตั้งค่าปารามิเตอร์"
ส่งไปยัง: * PA สเปซ GS01 สเปซ STOP การเดินทางกลับ
ตอบ:
* PA สเปซ GS01 สเปซ STOP สเปซ 0 การเดินทางกลับ
* PA สเปซ GS01 สเปซ STOP สเปซ 1 การเดินทางกลับสําเร็จ
2 กําหนดกรณีการทํางาน
ผลิตภัณฑ์ต้องสวิตช์ปารามิเตอร์กรองตามกรณีการใช้งานที่แตกต่างกัน รูปแบบการทํางานประกอบด้วย การติดตั้งรถยนต์, ภายใน (โต๊ะสวิง)ด้วยกรณธรรมนูญบนเครื่องสําหรับพลังงาน.
การเปลี่ยนฉากคือการเปลี่ยน "ฉากรถ" ตามปกติ เมื่อเปิดฉากจริง
ส่ง: * สเปซ PA สเปซ GS01 สเปซ SCENES สเปซ 1 การเดินทางกลับ
ตอบ:
* PA สเปซ GS01 สเปซ SCENES สเปซ 1 สเปซ 0 การเดินทางกลับ
* PA สเปซ GS01 สเปซ SCENES สเปซ 1 สเปซ 1 การเดินทางกลับสําเร็จ
หมายเหตุ: ตัวอักษรที่ระบุลักษณะประกอบด้วย 1 ตัวติดรถยนต์, 2 ตัวติดภายใน, 3 ตัวติดเรือ, 4 ตัวติดปีก, และ 5 ตัว Rotor เป็นตัวเลือก
3 กําหนดอัตรา Baud
อัตราการใช้งานแบบบาวด์โดยกําหนดเองสําหรับการเปิดไฟคือ 230400bps ซึ่งสามารถสวิตช์โดยการส่งคําสั่ง
ส่ง: * สเปซ PA สเปซ GS01 สเปซ BAUD สเปซ 1 การเดินทางกลับ
ตอบ:
* PA สเปซ GS01 สเปซ BAUD สเปซ 1 สเปซ 0 การเดินทางกลับ
* PA สเปซ GS01 สเปซ BAUD สเปซ 1 สเปซ 1 การเดินทางกลับสําเร็จ
หมายเหตุ: เนื้อหาของตัวอักษรที่ถอดร่องคือ 1-115200bps, 2-230400bps และ 3-460800bps ซึ่งเป็นตัวเลือก
4 กลับตั้งค่าจากโรงงาน
การฟื้นฟูการตั้งค่าโรงงานมีส่วนเกี่ยวข้องกับการตั้งค่าฉากทํางาน, รูปแบบกรอบ, อัตรา baud, ความยืดหยุ่นแม่เหล็ก, และการปรับขนาดสนามแม่เหล็กให้เป็นค่าโดยกําหนด
ส่ง: * PA สเปซ GS01 สเปซ RESET การเดินทางกลับ
ตอบ:
* PA สเปซ GS01 สเปซ RESET สเปซ 0 การกลับรถล้มเหลว
* PA สเปซ GS01 สเปซ RESET สเปซ 1 การเดินทางกลับสําเร็จ
5 กําหนดมุมลดลมแม่เหล็ก
การลดคลื่นแม่เหล็กแบบตั้งค่าคือ 0 โดยมีแม่เหล็กบวกเหนือตะวันออก และแม่เหล็กลบตะวันตก
ส่ง: * PA สเปซ GS01 สเปซ MDEC สเปซ +/- XX.XX คารถกลับ
ตอบ:
* PA สเปซ GS01 สเปซ MDEC สเปซ 0 การกลับรถล้มเหลว
* PA สเปซ GS01 สเปซ MDEC สเปซ 1 การเดินทางกลับสําเร็จ
หมายเหตุ: หากมุมการลดความเข้มของแม่เหล็กคือ -2.5 องศา สายลวดลายคือ -0250; หากมุมลดความเข้มแม่เหล็กคือ + 1.5 องศา, สายลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะ50.
6 การปรับขนาดสนามแม่เหล็ก
ในการทํางานของเซ็นเซอร์แม่เหล็ก IT จะต้องได้รับผลกระทบจากการแทรกแซงของสนามแม่เหล็กไฟฟ้ารอบ ๆซึ่งอาจนําไปสู่ความเบี่ยงเบนและการบิดเบือนในระดับที่แตกต่างกันของแกน XYZ ความเข้มแข็งของสนามแม่เหล็กที่วัดโดยเซ็นเซอร์แม่เหล็กการปรับขนาดสนามแม่เหล็กคือการชดเชยการขัดแย้งแม่เหล็กอ่อนและแข็ง ผ่านการเรียนรู้ของแวดล้อมสนามแม่เหล็กรอบ ๆ ดังนั้นเราแนะนําอย่างมากว่า การปรับขนาดสนามแม่เหล็ก ควรนําไปใช้หลังจากการติดตั้งแต่ละครั้ง และหลังจากการเปลี่ยนแปลงในสภาพแวดล้อมสนามแม่เหล็ก.
เมื่อดําเนินการปรับขนาดสนามแม่เหล็ก สารขัดขวางที่อยู่รอบ ๆ ควรไม่เปลี่ยนแปลง (เช่นหมุนกับผลิตภัณฑ์) ระหว่างกระบวนการหมุนผลิตภัณฑ์และตําแหน่งสัมพันธ์ของผลิตภัณฑ์การปรับระดับต้องการให้ผู้ใช้งานไม่มีโทรศัพท์มือถือ, การ์ดแม่เหล็ก, กุญแจ, หรือโลหะหรืออุปกรณ์ที่ใช้พลังงานที่สามารถส่งผลต่อสนามแม่เหล็กไฟฟ้าบนร่างกายของพวกเขา
ความสนใจ: ภายในช่วงการรบกวนที่จํากัดเท่านั้น การดําเนินงานการปรับขนาดสนามแม่เหล็กสามารถมีผลการชดเชยระยะของเซ็นเซอร์แม่เหล็กประมาณระหว่างบวกและลบ 1 Gauss, ซึ่งประมาณเป็นสองเท่าของสนามแม่เหล็กภูมิภาคเหนือ หากค่าการขัดขวางสนามแม่เหล็กเกินบวกหรือลบ 0.5 กาวส์, เครื่องวัดแม่เหล็กอาจถึงภาวะความอิ่มซึ่งบกพร่องผลการชําระเงินเยียวยา. เมื่อการปรับผิดพลาด, IT แสดงว่าปัญหาเกิดขึ้น
การปรับขนาด 2 มิติ
หมายเหตุ: เมื่อผลิตภัณฑ์ไม่สามารถหมุนใน 3 มิติ, การปรับขนาด 2 มิติสามารถใช้ได้.การปรับขนาด 2 มิติสามารถทําสําเร็จผ่านอินเตอร์เฟซหรือสายพานลําดับ โดยการออกคําสั่ง.
1. เริ่มการปรับ: ก่อนการปรับผู้ใช้
ส่ง: * PA สเปซ GS01 สเปซ MCAL สเปซ START การเดินทางกลับ
ตอบ:
* PA สเปซ GS01 สเปซ MCAL สเปซ START สเปซ 0 การเดินทางกลับ
* PA สเปซ GS01 สเปซ MCAL สเปซ START สเปซ 1 การเดินทางกลับสําเร็จ
2 หยุด calibration: เริ่มหมุนแนวราบสําหรับมากกว่า 2 รอบ, และส่งหลังจากการเสร็จสิ้น
ส่ง: * สเปซ PA สเปซ GS01 สเปซ MCAL สเปซ END การเดินทางกลับ
ตอบ:
* PA สเปซ GS01 สเปซ MCAL สเปซ 0 การกลับรถล้มเหลว
* PA สเปซ GS01 สเปซ MCAL สเปซ 1 สเปซ X: x.xx สเปซ Y: y.yy การเดินทางกลับสําเร็จ
หมายเหตุ: การคืนผลการปรับขนาด 0.90-1 แสดงผลการปรับขนาดที่ดี ขณะที่>1.1 หรือ<0.9 แสดงผลการปรับขนาดที่ไม่ดี
3. เก็บผลการปรับ: หลังจากการปรับใช้งานของผู้ใช้, ตัดสินใจว่าจะเก็บตามผลการปรับ
ส่ง: * สเปซ PA สเปซ GS01 สเปซ MCAL สเปซ SAVE การเดินทางกลับ
ตอบ:
* PA สเปซ GS01 สเปซ MCAL สเปซ SAVE สเปซ 0 คันกลับ
* PA สเปซ GS01 สเปซ MCAL สเปซ SAVE สเปซ 1 การเดินทางกลับสําเร็จ
4. ผลการปรับระดับที่ชัดเจน: หลังจากการปรับระดับ ผู้ใช้ตัดสินใจว่าจะปรับระดับหรือไม่ตามผลการปรับระดับ
ส่ง: * PA สเปซ GS01 สเปซ MCAL สเปซ CLEAR การเดินทางกลับ
ตอบ:
* PA สเปซ GS01 สเปซ MCAL สเปซ CLEAR สเปซ 0 การเดินทางกลับ
* PA สเปซ GS01 สเปซ MCAL สเปซ CLEAR สเปซ 1 การเดินทางกลับสําเร็จ
เครื่องบินขนาดเล็ก
• เครื่องบินไร้คนขับ
• เครื่องบินไร้คนขับแบบวีดีโอ
• UAVs เกษตร
เครื่องจักร
• Satcom ใน การเคลื่อนไหว (SotM)
• เครื่องจักรกลก่อสร้าง
• การติดตามเรือ
หุ่นยนต์
• การเกษตรอิสระ
• อัตโนมัติคลังสินค้า
• แขนหุ่นยนต์
การใช้งานอื่น ๆ
• เครื่องมือมือ
• การนําทางของคนเดิน
• VR/AR และ HMD
•ช่วยการเดินเรือ
