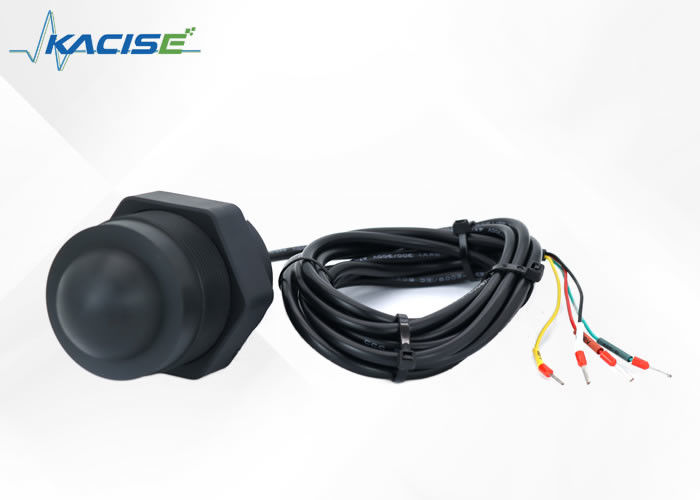

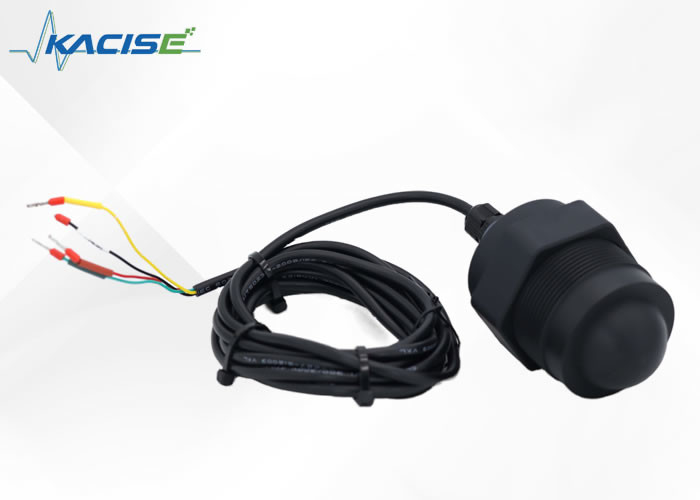

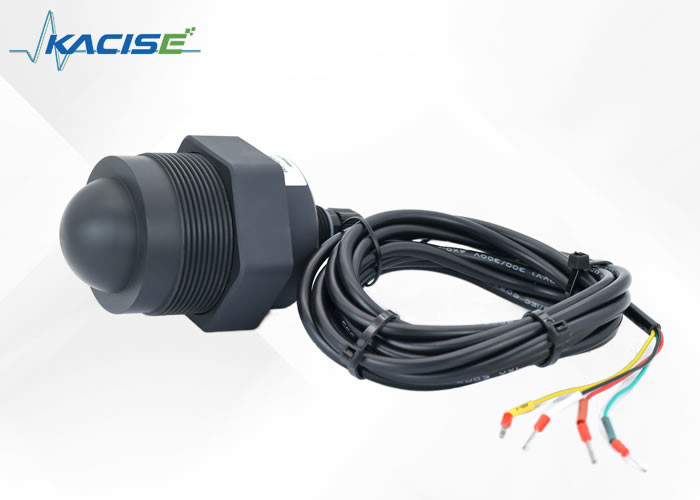

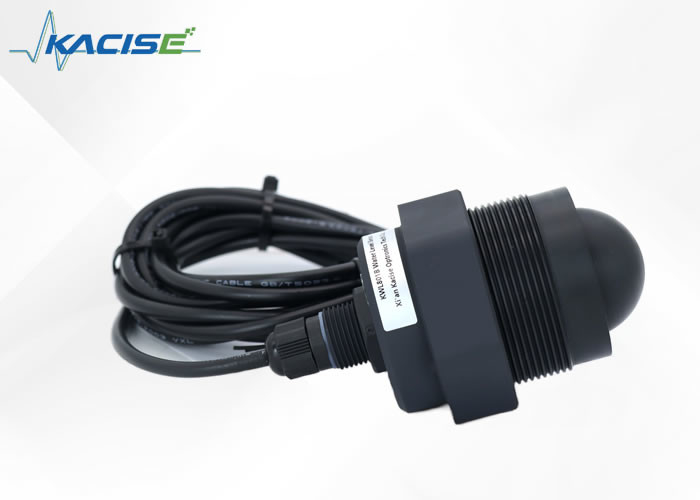

เครื่องวัดระดับราดาร์ 80GHz พร้อมกันน้ํา IP68 และการสื่อสาร RS485 สําหรับการติดตามระดับถังอย่างแม่นยํา

เครื่องตรวจจับระดับระดับเรดาร์ KWL801B-RS485 ตรงกับมาตรฐานมาตรฐานที่ระบุในมาตรฐานระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับส่วนประกอบหลักของมันถูกออกแบบด้วย IP68 กันน้ําปิดเต็ม.

ระยะการวัดสูงสุดของสินค้าขยายไปถึง 40 เมตร โดยมีจุดตาบอดขั้นต่ําต่ํากว่า 6 cm

เนื่องจากความถี่ที่สูงขึ้นและความกว้างแบนด์วิทที่กว้างกว่า, มันสามารถบรรลุความแม่นยําที่สูงกว่า. นอกจากนี้, ผลิตภัณฑ์มีอุปกรณ์ยึดคงสําหรับการติดตั้ง.

เซนเซอร์ระดับราดาร์ใช้หลักการการสะท้อนระดับเวลา (TDR) อิทธิพลไฟฟ้ากระจายไปตามเคเบิลหรือ sonda ด้วยความเร็วของแสงเมื่อมันพบผิวของสื่อที่วัด, ส่วนหนึ่งของแรงกระแทกของเครื่องวัดระดับราดาร์ถูกสะท้อนออกมาเพื่อสร้างเสียงสะท้อนกลับไปที่เครื่องส่งแรงกระแทกตามเส้นทางเดียวกันและระยะห่างระหว่างตัวส่งและพื้นผิวของสื่อที่วัดคือ สัดส่วนตรงกับเวลาการกระจายของกระแทก, ดังนั้นความสูงของระดับถูกคํานวณ.

• พื้นฐานจากชิป RF CMOS มิลลิเมตรคลื่นที่พัฒนาเอง
• สถาปัตยกรรม RF ที่คอมแพคต์กว่า
• อัตราการต่อรองสัญญาณกับเสียงที่สูงขึ้น
• พื้นที่ตายที่เล็กกว่า
• ความกว้างแบนด์เวททํางาน 5GHz
• ความละเอียดในการวัดที่สูงขึ้นและความแม่นยําในการวัด
• มีอิทธิพลน้อยกว่าจากการรบกวนในสภาพแวดล้อมการติดตั้ง
• สะดวกต่อการติดตั้งและ
• การออกแบบที่ทันสมัยของแอนเทนเนียแบบเรียบ

1. ถอนเซนเซอร์ออกจากกล่องบรรจุ, ตรวจสอบรายการบรรจุอย่างละเอียดตามคู่มือการใช้งาน, และตรวจสอบว่าอุปกรณ์เสริมทั้งหมดครบครันหรือไม่.
2. อ่านคู่มือการใช้งานของผลิตภัณฑ์และใบรับรองผลิตภัณฑ์ให้ดี
3. ตรวจสอบว่ามีความเสียหายใด ๆ ในลักษณะของเครื่องมือ, โดยเฉพาะอย่างยิ่งถ้าหน่วยหลักไม่เสียหาย และระวังการวางหน่วยหลักอย่างถูกต้องเพื่อป้องกันมันจากการโยน.

กรุณาตรวจสอบก่อนการติดตั้งเซ็นเซอร์ ดังนี้:

• จะมีต้นไม้หรือเศษขยะอื่น ๆ อยู่เหนือสื่อที่สถานที่ติดตั้งหรือไม่
• ไม่ว่าการติดตั้งตัวปักจะติดตั้งในแนวราบหรือไม่
• เมื่อพรากติดตั้งไม่สามารถติดตั้งได้ในแนวราบ คุณจําเป็นต้องปรับพรากติดตั้งตาม gradient บนพื้นผิวของเซ็นเซอร์เพื่อให้แน่ใจว่าเซ็นเซอร์อยู่ในตําแหน่งแนวราบ

1. ให้แน่ใจว่าเซ็นเซอร์ตั้งขวางกับพื้นผิวกลาง
2. หลีกเลี่ยงรังสีที่ส่งสัญญาณ จากการรังสีของวัตถุขัดขวางและการสร้างเสียงสะท้อนเท็จ

ดูข้อความต่อไปนี้ สําหรับสภาพการทํางานทั่วไป:

การติดตั้งเส้นใยบน การติดตั้งเส้นใยล่าง

ให้แน่ใจว่าเครื่องวัดระดับระดับเรดาร์ติดตั้งตั้งตั้งตรงกับพื้นผิวกลาง

ความชันจะลดความเข้มของสัญญาณที่ได้รับ และส่งผลต่อระยะปกติ

ระวังครับ

พยายามให้เซนเซอร์คงที่ เพื่อหลีกเลี่ยงการกระตุ้นในการติดตั้ง และให้สิ่งแวดล้อมรอบ ๆ เปิดให้ได้มากที่สุด

1. ระยะห่างระหว่างเซ็นเซอร์และพื้นผิวสื่อสูงกว่า 30 ซม. เพื่อให้แน่ใจว่าหน้าหน้าของเซ็นเซอร์ (แอนเทนนา) ตรงกับสื่อการวัด
2. ระยะห่างระหว่างเซ็นเซอร์กับขอบของถัง, ขอบของสระ, ขอบของเขื่อนแม่น้ําและขอบของสระมากกว่า 0.5 เมตร
3. เลือกตําแหน่งของพื้นผิวน้ําที่มีอาการอาการอาการอาการอาการเล็ก ๆ เพื่อติดตั้งโมดูล (พยายามไม่ติดตั้งในประตูฉีดน้ํา, ทางออกและพื้นผิวน้ําอื่นที่มีอาการอาการอาการอาการใหญ่ยิ่งความสับสนของพื้นผิวน้ํายิ่งใหญ่, ความแม่นยําของการวัดจะแย่ลง)

เซนเซอร์ใช้การสื่อสารสายพานลําดับ และปารามิเตอร์แบบตั้งค่าคือดังนี้:

ช่วงเวลาระหว่างกรอบ 50 มิลิเมตร

เครื่องวัดระดับน้ําสื่อสารภายนอกโดยใช้โปรโตคอลการสื่อสาร Modbus RTU แต่ละกรอบข้อมูลที่สมบูรณ์แบบรวมถึง: สนามที่อยู่, รหัสฟังก์ชัน, ข้อมูลและการตรวจสอบค่าตรวจสอบคือข้อมูลตรวจสอบ CRC16 ของกรอบข้อมูลที่อยู่โรงงานโดยซองเซอร์เป็น 0x7F

รูปแบบคําสั่งการขอ และ รูปแบบข้อมูลการตอบจากราดาร์ถูกอธิบายดังต่อไปนี้

คําขอ:

ตอบ:

N: จํานวนทะเบียน

คําขอ:

ตอบ:

N: จํานวนทะเบียน

คําขอ:

ตอบ:

N: จํานวนทะเบียน

หมายเหตุ: ที่อยู่ทะเบียนและประเภทข้อมูลของปารามิเตอร์บางตัวสามารถถูกปรับปรุงโดยโปรแกรมคอมพิวเตอร์เจ้าภาพ หลังจากการปรับปรุงที่อยู่ทะเบียนหรือประเภทข้อมูลคําแนะนําการใช้งาน Modbus ที่ตรงกันด้วยจะเปลี่ยนแปลงตาม, เช่น: คําสั่งโดยกําหนดการในการอ่านความสูงว่างคือ 0x 7F 04 0A 0F 00 02 48 0E หากเลสเตอร์ความสูงว่างถูกปรับเปลี่ยนเป็น 00 01คําสั่งในการอ่านความสูงว่างเปลี่ยนเป็น 0x 7F 04 00 01 00 02 2A 15.

หมายเหตุ:

• a. ที่อยู่ของอุปกรณ์แบบกติกฐานคือ 0x7F
• b. ข้อมูลประเภท float ในข้อมูล ใช้มาตรฐาน IEEE754 binary floating point arithmetic ที่ต่ํา 16 บิตในครั้งแรก (CDAB);
• c. ในตัวอย่างต่อไปนี้ ที่อยู่เรจิสเตอร์ที่ตรงกับปารามิเตอร์แต่ละตัว คือที่อยู่แบบตั้งค่า หากที่อยู่ของเรจิสเตอร์ถูกเปลี่ยนโดยคอมพิวเตอร์โฮสต์ที่อยู่ทะเบียนในคําสั่งปฏิบัติการ Modbus ควรเปลี่ยนตามนั้น;
• d. ในตัวอย่างต่อไปนี้ การนิยามข้อมูล (ประเภทข้อมูล/หน่วย) ของพารามิเตอร์แต่ละตัวจะถูกวิเคราะห์ตามการตั้งค่าโดยกําหนดหากการนิยามข้อมูล (ประเภทข้อมูล/หน่วย) ถูกปรับปรุงผ่านคอมพิวเตอร์โฮสต์, การอ่านและการวิเคราะห์ข้อมูลควรปรับปรุงตาม

คําสั่งขอ:

ข้อมูลการตอบ:

การกําหนดข้อมูล: ประเภทข้อมูลแบบกติกฐานคือ float ((little16) data, ยูนิตแบบกติกฐานคือเมตร (m), ความยาวของข้อมูลคือ 4 ไบท์, และ 16 บิตต่ําสุดอยู่ในอันดับแรก.

รหัสความผิดพลาด

• 1 เมื่อความสูงของอุปกรณ์ไม่ได้กําหนด ระดับไม่สามารถคํานวณและผลิต 0xFC FC FC;
• 2 เมื่อผลการวัดเกินช่วงการวัด ออก 0xFF FF FF FF
• 3 เมื่อเซ็นเซอร์อยู่ในพื้นที่ตาบอด ออก 0xFE FE FE FE
• 4 เมื่อพลังงานเสียงสะท้อนของเซ็นเซอร์ไม่เพียงพอ การออก 0xFD FD FD FD

ตัวอย่างที่ 1:

คําขอ: 7F 04 0A 0B 00 02 09 CF

ตอบ: 7F 04 04 00 00 41 30 55 C7

ส่วนข้อมูล 0x 00 00 41 30 เปลี่ยนแปลงเป็นข้อมูลตัวอักษรลุก หรือ 11.00 m

ตัวอย่างที่ 2:

คําขอ: 7F 04 0A 0B 00 02 09 CF

Re: 7F 04 04 FC FC FC FC D4 A2

ในส่วนข้อมูล 0x FC FC FC FC เป็นรหัสความผิดพลาด แสดงว่าความสูงการติดตั้งไม่ได้ตั้ง (ระดับไม่สามารถคํานวณได้)

คําสั่งขอ:

ข้อมูลการตอบ:

การกําหนดข้อมูล: ประเภทข้อมูลแบบกติกฐานคือ float ((little16) data, ยูนิตแบบกติกฐานคือเมตร (m), ความยาวของข้อมูลคือ 4 ไบท์, และ 16 บิตต่ําสุดอยู่ในอันดับแรก.

รหัสความผิดพลาด

• 1 เมื่อผลการวัดเกินช่วงการวัด ออก 0xFF FF FF FF
• 2 เมื่อเซ็นเซอร์อยู่ในพื้นที่ตาบอด ออก 0xFE FE FE FE
• 3 เมื่อพลังงานเสียงสะท้อนของเซ็นเซอร์ไม่เพียงพอ การออก 0xFD FD FD FD FD

ตัวอย่างที่ 1:

คําขอ: 7F 04 0A 0F 00 02 48 0E

ตอบ: 7F 04 04 31 13 40 10 AA B6

ส่วนข้อมูล 0x 31 13 40 10 เปลี่ยนแปลงเป็นข้อมูลพริมาณระยะลื่น, นั่นคือ 2.253 m

ตัวอย่างที่ 2:

คําขอ: 7F 04 0A 0F 00 02 48 0E

ตอบ: 7F 04 04 FE FE FE F4 7B

ส่วนข้อมูล 0x FE FE FE FE คือรหัสความผิดพลาด ซึ่งแสดงให้เห็นว่าเซ็นเซอร์อยู่ในพื้นที่ตาบอด และไม่สามารถอ่านข้อมูลที่ถูกต้องได้

คําสั่งขอ:

ข้อมูลการตอบ:

คํานิยามข้อมูล: ประเภทข้อมูลคือ int16 data และความยาวของข้อมูลคือ 2 Bytes

ตัวอย่าง:

การขอ: FF 03 20 01 00 01 CB D4

ตอบ: 7F 03 02 00 7F D1 AE

ส่วนข้อมูล 0x 00 7F เปลี่ยนเป็นข้อมูลจํานวนเต็ม ซึ่งคือ 127 หรือ 0x7F

หมายเหตุ: Baud อัตราเพียงแค่สนับสนุน: 4800,9600,19200,38400,115200

คําสั่งขอ:

ข้อมูลการตอบ:

การนิยามข้อมูล: ประเภทข้อมูลคือ int32 ((big) data และความยาวของข้อมูลคือ 4 ไบท์

ตัวอย่าง:

คําขอ: 7F 03 20 02 00 02 64 15

ตอบ: 7F 03 04 00 00 25 80 7F 04

ส่วนข้อมูล 0x 00 00 25 80 เปลี่ยนแปลงเป็นข้อมูลจํานวนเต็ม ซึ่งเท่ากับ 9600

คําสั่งขอ:

ข้อมูลการตอบ:

การกําหนดข้อมูล: ประเภทข้อมูลคือ int32 data และความยาวของข้อมูลคือ 4 ไบท์ เลขรุ่นถูกโค้ดในรูปแบบ BCD

ตัวอย่าง:

คําขอ: 7F 03 20 04 00 02 84 14

ตอบ: 7F 03 04 20 23 09 08 99 A8

ส่วนของข้อมูลคือ 0x 20230908 และข้อมูลถูกโค้ดในรูปแบบ BCD โดยหมายเลขเวอร์ชั่นคือ 20230908

คําสั่งขอ:

ข้อมูลการตอบ:

ความหมายของข้อมูล: ประเภทข้อมูลคือ int16 data, หน่วยคือ มิลลิเมตร (mm), และความยาวของข้อมูลคือ 2 Bytess.

ตัวอย่าง:

คําขอ: 7F 03 20 52 00 01 24 05

ตอบ: 7F 03 02 00 10 91 82

ส่วนข้อมูล 0x 00 10 เปลี่ยนแปลงเป็นข้อมูลจํานวนเต็ม, นั่นคือ 16 มม.

หมายเหตุ: เมื่อระยะเวลาการผลักดันอัตโนมัติ >= 300ms, เซ็นเซอร์จะผลักดันข้อมูลโดยอัตโนมัติ. เมื่อความสูงการติดตั้งไม่ได้ตั้ง (ระดับไม่สามารถคํานวณได้), ดึงข้อมูลความสูงอากาศ;เมื่อความสูงการติดตั้งถูกตั้งดึงข้อมูลระดับ

คําสั่งขอ:

ข้อมูลการตอบ:

การกําหนดข้อมูล: ประเภทข้อมูลคือ int16 data, หน่วยคือ milliseconds (ms), และความยาวของข้อมูลคือ 2 Bytes.

ตัวอย่าง:

คําขอ: 7F 03 20 53 00 01 75 C5

ตอบ: 7F 03 02 03 E8 90 F0

โดยส่วนข้อมูล 0x 03 E8 จะถูกแปลงเป็นข้อมูลจํานวนเต็ม, นั่นคือ 1000 ms

คําสั่งขอ:

ข้อมูลการตอบ:

การนิยามข้อมูล: ประเภทข้อมูลแบบอ่อน เป็น float ((little16) data, ยูนิตแบบอ่อนคือเมตร (m), และความยาวของข้อมูลคือ 4 ไบท์.

ตัวอย่าง:

คําขอ: 7F 03 20 44 00 02 85 C0

ตอบ: 7F 03 04 6D B7 3E AB

ส่วนข้อมูล 0x 6D B7 3E AB ได้ถูกแปลงเป็นข้อมูลประเภทจุดลอย, นั่นคือ 0.334 m

คําสั่งขอ:

ข้อมูลการตอบ:

การนิยามข้อมูล: ประเภทข้อมูลแบบอ่อน เป็น float ((little16) data, ยูนิตแบบอ่อนคือเมตร (m), และความยาวของข้อมูลคือ 4 ไบท์.

ตัวอย่าง:

คําขอ: 7F 03 20 46 00 02 24 00

ตอบ: 7F 03 04 00 00 42 20 55 4C

ส่วนข้อมูล 0x 00 00 42 20 เปลี่ยนแปลงเป็นข้อมูลตัวอักษรลุก หรือ 40.0m

หมายเหตุ: ความลึกของน้ําในเวลาการติดตั้งจะใช้ในการคํานวณความสูงของการติดตั้ง ความสูงของการติดตั้ง = ความลึกของน้ําในการติดตั้ง + ความสูงในเวลาจริงในการติดตั้งเมื่อตั้งความลึกของน้ําในเวลาการติดตั้ง, ความสูงการติดตั้งถูกคํานวณและบันทึกไว้ในการตั้งค่า

คําสั่งขอ:

ข้อมูลการตอบ:

การนิยามข้อมูล: ประเภทข้อมูลแบบอ่อน เป็น float ((little16) data, ยูนิตแบบอ่อนคือเมตร (m), และความยาวของข้อมูลคือ 4 ไบท์.

ตัวอย่าง:

คําขอ: 7F 03 20 48 00 02 45 C3

ตอบ: 7F 03 04 47 AE 40 B1 E0 D5

ส่วนข้อมูล 0x 47 AE 40 B1 ได้ถูกแปลงเป็นข้อมูลตัวอักษรลอย คือ 5.54 m

หมายเหตุ: กําหนดความสูงการติดตั้งที่ใช้ในการคํานวณระดับ ระดับในเวลาจริง = ความสูงการติดตั้ง - ความสูงในเวลาจริงความสูงของการติดตั้ง = ความลึกของน้ําในการติดตั้ง + ความสูงในเวลาติดตั้งดังนั้น เมื่อตั้งความสูงการติดตั้ง ความลึกของน้ําระหว่างการติดตั้งจะคํานวณและบันทึกการตั้งค่าโดยอัตโนมัติ

คําสั่งขอ:

ข้อมูลการตอบ:

การนิยามข้อมูล: ประเภทข้อมูลแบบอ่อน เป็น float ((little16) data, ยูนิตแบบอ่อนคือเมตร (m), และความยาวของข้อมูลคือ 4 ไบท์.

ตัวอย่าง:

คําขอ: 7F 03 20 4A 00 02 E4 03

ตอบ: 7F 03 04 8A 64 41 2A BE 7C

ส่วนข้อมูล 0x 8A 64 41 2A เปลี่ยนแปลงเป็นข้อมูลตัวอักษรพุ่ง หรือ 10.65m

คําสั่งขอ:

ข้อมูลการตอบ:

การกําหนดข้อมูล: ประเภทข้อมูลคือ int16 data และความยาวของข้อมูลคือ 2 Bytess

ตัวอย่าง:

คําขอ: 7F 10 20 01 00 01 02 00 01 6E 21

ส่วนข้อมูล 0x 00 01 เปลี่ยนแปลงเป็นข้อมูลจํานวนเต็ม, นั่นคือ 1 หรือ 0x01.

ตอบ: 7F 10 20 01 00 01 51 D7

หมายเหตุ: Baud อัตราเพียงแค่สนับสนุน: 4800,9600,19200,38400,115200

คําสั่งขอ:

ข้อมูลการตอบ:

คํานิยามข้อมูล: ประเภทข้อมูลคือ int32 data และความยาวของข้อมูลคือ 4 ไบท์

ตัวอย่าง:

คําขอ: 7F 10 20 02 00 02 04 00 01 C2 00 75 3E

ส่วนข้อมูล 0x 00 01 C2 00 เปลี่ยนเป็นข้อมูลจํานวนเต็ม ซึ่งคือ 115200

ตอบ: 7F 10 20 02 00 02 E1 D6

คําสั่งขอ:

ข้อมูลการตอบ:

ความหมายของข้อมูล: ประเภทข้อมูลคือ int16 data, หน่วยคือ มิลลิเมตร (mm), และความยาวของข้อมูลคือ 2 Bytes.

ตัวอย่าง:

คําขอ: 7F 10 20 52 00 01 02 00 10 A2 4E

ส่วนข้อมูล 0x 00 10 เปลี่ยนแปลงเป็นข้อมูลจํานวนเต็ม, นั่นคือ 16 มม.

ตอบ: 7F 10 20 52 00 01 A1 C6

หมายเหตุ: เมื่อระยะเวลาการผลักดันอัตโนมัติ >= 300ms, เซ็นเซอร์จะผลักดันข้อมูลโดยอัตโนมัติ. เมื่อความสูงการติดตั้งไม่ได้ตั้ง (ระดับไม่สามารถคํานวณได้), ดึงข้อมูลความสูงอากาศ;เมื่อความสูงการติดตั้งถูกตั้งดึงข้อมูลระดับ

คําสั่งขอ:

ข้อมูลการตอบ:

การกําหนดข้อมูล: ประเภทข้อมูลคือ int16 data, หน่วยคือ milliseconds (ms), และความยาวของข้อมูลคือ 2 Bytes.

ตัวอย่าง:

คําขอ: 7F 10 20 53 00 01 02 03 E8 A2 ED

โดยส่วนข้อมูล 0x 03 E8 จะถูกแปลงเป็นข้อมูลจํานวนเต็ม, นั่นคือ 1000 ms

ตอบ: 7F 10 20 53 00 01 F0 06

หมายเหตุ: ความลึกของน้ําในเวลาการติดตั้งจะใช้ในการคํานวณความสูงของการติดตั้ง ความสูงของการติดตั้ง = ความลึกของน้ําในการติดตั้ง + ความสูงในเวลาจริงในการติดตั้งเมื่อตั้งความลึกของน้ําในเวลาการติดตั้ง, ความสูงการติดตั้งถูกคํานวณและบันทึกไว้ในการตั้งค่า

คําสั่งขอ:

ข้อมูลการตอบ:

การนิยามข้อมูล: ประเภทข้อมูลแบบอ่อน เป็น float ((little16) data, ยูนิตแบบอ่อนคือเมตร (m), และความยาวของข้อมูลคือ 4 ไบท์.

ตัวอย่าง:

คําขอ: 7F 10 20 48 00 02 04 47 AE 40 B1 75 30

ส่วนข้อมูล 0x 47 AE 40 B1 ได้ถูกแปลงเป็นข้อมูลตัวอักษรลอย คือ 5.54 m

ตอบ: 7F 10 20 48 00 02 C0 00

หมายเหตุ: ความสูงของการติดตั้งคือระยะทางจากเซ็นเซอร์ไปยังระดับของวัตถุ 0 หากความลึกของน้ําปัจจุบันคือ 2 เมตรและความสูงของอากาศคือ 4 เมตร ความสูงของการติดตั้งคือ 6 เมตรกําหนดความสูงการติดตั้ง, ซึ่งใช้ในการคํานวณระดับ ระดับในเวลาจริง = ความสูงการติดตั้ง - ความสูงในเวลาจริง ในเวลาเดียวกัน ความสูงการติดตั้ง = ความลึกของน้ําในการติดตั้ง + ความสูงในการติดตั้งดังนั้น, เมื่อตั้งความสูงการติดตั้ง ความลึกของน้ําระหว่างการติดตั้งจะคํานวณและบันทึกเป็นระบบโดยอัตโนมัติ

คําสั่งขอ:

ข้อมูลการตอบ:

การนิยามข้อมูล: ประเภทข้อมูลแบบอ่อน เป็น float ((little16) data, ยูนิตแบบอ่อนคือเมตร (m), และความยาวของข้อมูลคือ 4 ไบท์.

หมายเหตุ: การตั้งค่าความสูงการติดตั้งเป็น 0 จะทําให้การตั้งค่าความสูงการติดตั้ง/ความลึกของน้ําสะอาดในตอนติดตั้ง

ตัวอย่าง:

คําขอ: 7F 10 20 4A 00 02 04 8A 64 41 2A AA 40

ส่วนข้อมูล 0x 8A 64 41 2A เปลี่ยนแปลงเป็นข้อมูลตัวอักษรพุ่ง หรือ 10.65m

ตอบ: 7F 10 20 4A 00 02 61 C0

เครื่องวัดระดับน้ําใช้ระบบสื่อสารลําดับ และปารามิเตอร์แบบตั้งค่าดังต่อไปนี้

ระยะเวลากลางคือ 50ms สําหรับแต่ละช่วงเฟรม

หมายเหตุ: "n" เป็นเส้นใหม่ที่ตรงกับจํานวน hexadecimal 0x0A หลังจากการตั้งค่าคําสั่งการตั้งค่าประสบความสําเร็จ การตั้งค่าจะถูกบันทึกใน Flashและไม่จําเป็นต้องปรับเปลี่ยนการตั้งค่า เพื่อเริ่มต้นการตัดไฟฟ้าใหม่.

การตอบสนองความผิดพลาดของคําสั่งคือดังนี้:

หน่วย: เมตร (m)

หน่วย: เมตร (m)

วิธีการคํานวณระดับคือ: ความสูงการติดตั้ง - ความสูงของอากาศ

หน่วย: เมตร (m)

หมายเหตุ: ความลึกของน้ําในเวลาการติดตั้งจะใช้ในการคํานวณความสูงของการติดตั้ง ความสูงของการติดตั้ง = ความลึกของน้ําในการติดตั้ง + ความสูงในเวลาจริงในการติดตั้งเมื่อตั้งความลึกของน้ําในเวลาการติดตั้ง, ความสูงการติดตั้งถูกคํานวณและบันทึกไว้ในการตั้งค่า

อ่านความลึกของน้ําในการติดตั้ง:

กําหนดความลึกของน้ําในเวลาการติดตั้ง:

หน่วย: เมตร (m)

หมายเหตุ: กําหนดความสูงการติดตั้งที่ใช้ในการคํานวณระดับ ระดับในเวลาจริง = ความสูงการติดตั้ง - ความสูงในเวลาจริงความสูงของการติดตั้ง = ความลึกของน้ําในการติดตั้ง + ความสูงในเวลาติดตั้งดังนั้น เมื่อตั้งความสูงการติดตั้ง ความลึกของน้ําระหว่างการติดตั้งจะคํานวณและบันทึกการตั้งค่าโดยอัตโนมัติ

อ่านความสูงการติดตั้ง:

กําหนดความสูงการติดตั้ง:

หมายเหตุ: การตั้งค่าความสูงการติดตั้งเป็น 0 จะทําให้การตั้งค่าความสูงการติดตั้งและความลึกของน้ําสะอาดในการติดตั้ง

หน่วย: เมตร (m)

หน่วย: เมตร (m)

หน่วย: มิลลิวินาที (ms)

หมายเหตุ: ความถี่ในการรับข้อมูลตามปกติคือ 300ms และความถี่ในการรับข้อมูลสามารถปรับให้เป็น 200ms เท่านั้นความเร็วในการตอบสนองคําสั่งตอบกลับจะช้า, และคําสั่งการส่งอาจไม่สมบูรณ์, ส่งผลให้ไม่มีการตอบ. ในกรณีนี้คําสั่งสามารถส่งอีกครั้ง.)

อ่านความถี่ของการหา:

กําหนดความถี่ในการเก็บ:

อ่านอัตรา baud:

กําหนดอัตรา baud

หน่วย: มิลลิเมตร (มม.)

ความสูงในสเปซ-เทมปอร์ = ค่าตัวอย่าง - ปารามิเตอร์การปรับขนาด ดังนั้น เมื่อความสูงในสเปซ-เทมปอร์เป็นจํานวนมากกว่าค่าคงที่ มันสามารถปรับขนาดได้โดยการปรับค่าครอบตัว

อ่านพารามิเตอร์การปรับ:

การตั้งค่าปริมาตรการปรับ:

หน่วย: มิลลิวินาที (ms)

หมายเหตุ: เมื่อระยะเวลาผลักดันอัตโนมัติ > = 300ms, เซ็นเซอร์จะแจ้งข้อมูลในเวลาจริงโดยอัตโนมัติ.ข้อมูลในเวลาจริงที่รายงานโดยอัตโนมัติ คือระดับในเวลาจริง; หากความสูงของอุปกรณ์ไม่ได้ตั้ง (หรือความลึกของน้ําระหว่างการติดตั้ง) ข้อมูลในเวลาจริงที่รายงานโดยอัตโนมัติคือความสูงในเวลาจริง

อ่านวงจรผลักดันอัตโนมัติ:

กําหนดวงจรผลักดันอัตโนมัติ:
