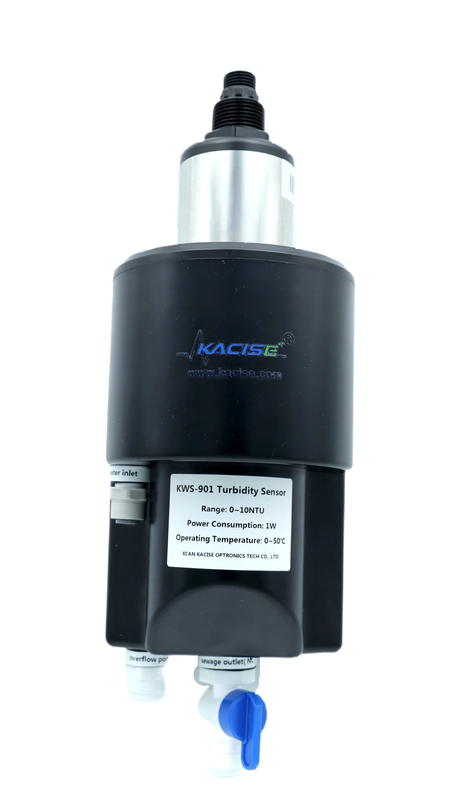

เซ็นเซอร์คุณภาพน้ําที่ทํางานที่ 0-50 องศา สําหรับปลูกปลา / การผลิตอุตสาหกรรม

1.การแนะนำ

เครื่องวัดความขุ่นช่วงต่ำสำหรับการตรวจสอบคุณภาพน้ำดื่มแบบออนไลน์ด้วยค่าความขุ่นต่ำพิเศษ

ขีดจำกัดการตรวจจับความขุ่น การวัดที่มีความแม่นยำสูง อุปกรณ์มีคุณสมบัติ

ของเวลานานโดยไม่ต้องบำรุงรักษา งานประหยัดน้ำ และเอาต์พุตดิจิตอล รองรับรีโมท

การตรวจสอบข้อมูลบนแพลตฟอร์มคลาวด์และโทรศัพท์มือถือ และการสื่อสาร RS485-Modbus

สามารถใช้กันอย่างแพร่หลายในการติดตามความขุ่นของน้ำประปา น้ำประปาสำรองแบบออนไลน์

ท่อส่งน้ำปลายทาง น้ำดื่มโดยตรง น้ำกรองเมมเบรน สระว่ายน้ำ และน้ำผิวดิน

2.คุณสมบัติ

• ขีดจำกัดการตรวจจับความขุ่นที่ต่ำเป็นพิเศษ
• การสำรวจความแม่นยำสูง
• อุปกรณ์ไม่ต้องบำรุงรักษาเป็นเวลานาน
• งานประหยัดน้ำและเอาท์พุตดิจิตอล
• รองรับการตรวจสอบข้อมูลจากระยะไกลบนแพลตฟอร์มคลาวด์และโทรศัพท์มือถือ
• รองรับโปรโตคอล RS-485, MODBUS
• หน่วยวัดการป้องกันฟองอากาศที่พัฒนาขึ้นเองช่วยขจัดฟองอากาศได้อย่างมีประสิทธิภาพ
• เซ็นเซอร์มาพร้อมแปรงทำความสะอาดซึ่งสามารถทำความสะอาดหน้าต่างแสงได้อย่างมีประสิทธิภาพ
• เครื่องวิเคราะห์ความขุ่นแบบออนไลน์ใช้หลักการกระเจิงแบบ 90° มาตรฐาน

3.แผนภาพขนาดเซ็นเซอร์

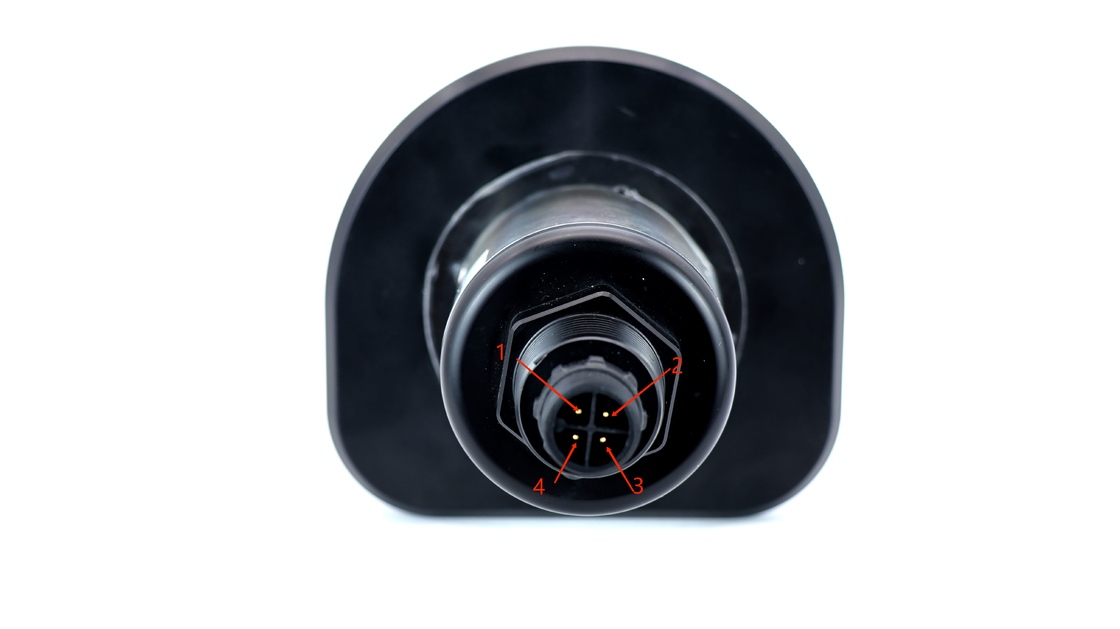

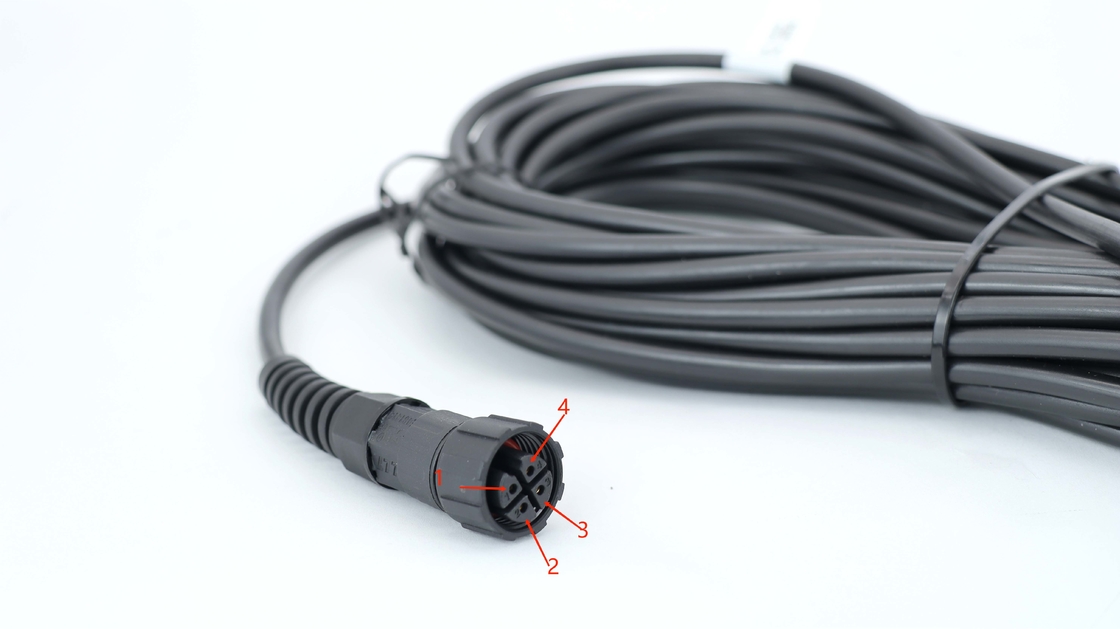

4. คำจำกัดความของสายเคเบิล

สายไฟหุ้ม AWG-24 หรือ AWG-26 4 เส้น OD=5.5 มม.

1. สีแดง—ไฟฟ้า (VCC)

2, สีขาว—485 วันที่_B ( 485_B)

3, สีเขียว—485 วันที่_A (485_A)

4. สีดำ—กราวด์ (GND)

5. สายเปล่า—โล่

5. ข้อมูลจำเพาะทางเทคนิค

บันทึก:

1. พารามิเตอร์ทางเทคนิคข้างต้นเป็นข้อมูลทั้งหมดภายใต้สภาพแวดล้อมของเหลวมาตรฐาน

2. อายุการใช้งานเซ็นเซอร์และความถี่ในการสอบเทียบการบำรุงรักษาสัมพันธ์กับสภาพภาคสนามจริง

6. การติดตั้งและการใช้งานอุปกรณ์

6.1 ตารางการกำหนดค่า

6.2 คำแนะนำในการติดตั้ง

6.2.1 การติดตั้งแบบถาวร

เลือกวิธีการติดตั้งที่แสดงในรูปที่ (ก) หรือรูปที่ (ข) เพื่อแก้ไขระนาบกลางตาม

สภาพแวดล้อมการติดตั้งจริง

                                           (ก) แผนผังการติดตั้งบนผนัง (ข) แผนผังการติดตั้งแผงด้านหลัง (ค) ขนาดมิติของแผ่นยึด

6.2.2 ข้อควรระวังในการติดตั้ง

① ตรวจสอบให้แน่ใจว่าแผงด้านหลังได้รับการติดตั้งอย่างแน่นหนา

② โปรดตรวจสอบให้แน่ใจว่าช่องหมุนเวียนได้รับการยึดอย่างแน่นหนา

③ โปรดตรวจสอบให้แน่ใจว่าท่อน้ำเข้า ท่อน้ำล้น และท่อน้ำเสียติดอยู่ในตำแหน่ง และสอง

จุด 3 จุด คลิปหนีบสีน้ำเงินเข้ากับตำแหน่งเพื่อป้องกันการรั่วซึม

④ ข้อควรระวังพิเศษ: ควรปิดวาล์วระบายน้ำด้วยมือไว้และเปิดเฉพาะเมื่อต้องการทำความสะอาดเท่านั้น

และปิดทำการต่อไป

6.3 การจ่ายน้ำ

(1)ระบายน้ำ

เปิดสวิตช์ทางเข้า ตรวจสอบและปรับ "อุปกรณ์ควบคุมการไหล" เพื่อให้อัตราการไหลเข้าเป็น

ให้คงอยู่ในช่วงที่กำหนดดัชนีไว้

ตรวจสอบว่าวาล์วระบายน้ำเสียแบบแมนนวลปิดอยู่ เปิดฝาด้านบนของท่อน้ำไหล

ถัง และสังเกตว่ามีการไหลเริ่มต้นในอุปกรณ์รูขุมขนหรือไม่ หากมีน้ำไหลอยู่

เป็นเรื่องปกติ และหากไม่มีน้ำไหลหรืออัตราการไหลช้ามาก ให้ตรวจสอบว่าทางเข้า

อุปกรณ์ควบคุมน้ำและการไหลถูกตั้งค่าตามปกติ

(2)ตรวจสอบฟังก์ชั่นการเก็บน้ำ

เปิดฝาบนออกแล้วห้องของกระบอกสูบที่อยู่ตรงกลางสระไหลคือน้ำ

สระเก็บน้ำและวัดปริมาณ ตรวจสอบว่าน้ำถูกเก็บตามปกติหรือไม่ และระดับของเหลว

ขึ้นช้าๆ จนล้นออกมาจากปากที่เหลือ ในขณะเดียวกัน ตรวจสอบว่ามี

คือสิ่งเจือปนและสารตกค้างในสระวัดด้วยความช่วยเหลือของอุปกรณ์แสงสว่าง เช่น

ไฟฉาย ถ้ามีสิ่งสกปรกให้เทออกหรือเอาออกก่อนจึงจะเก็บน้ำไว้อีกครั้ง

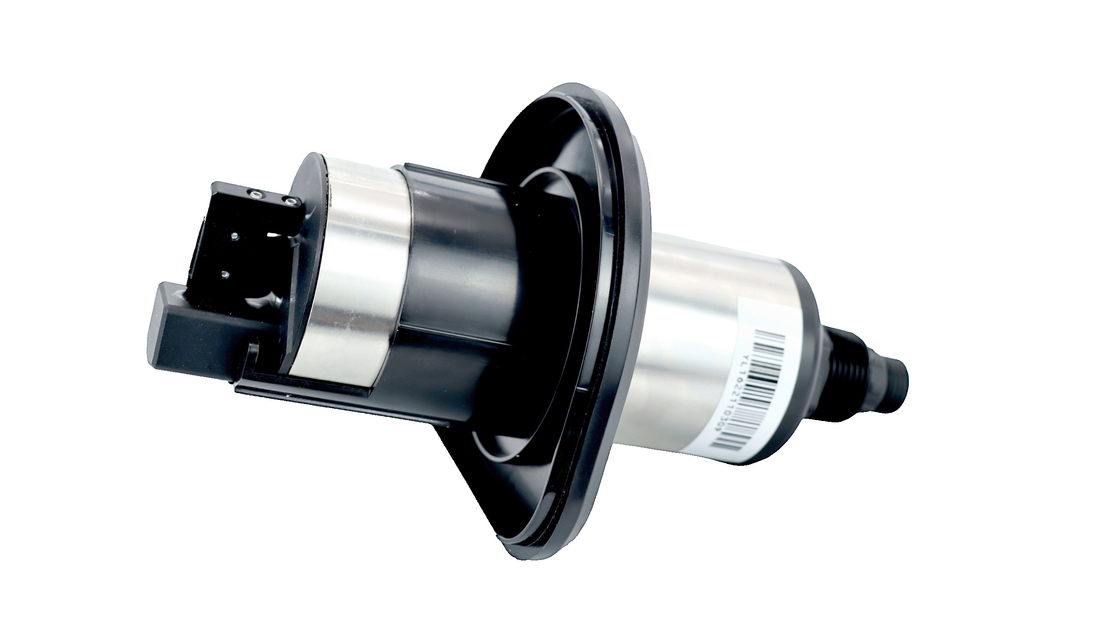

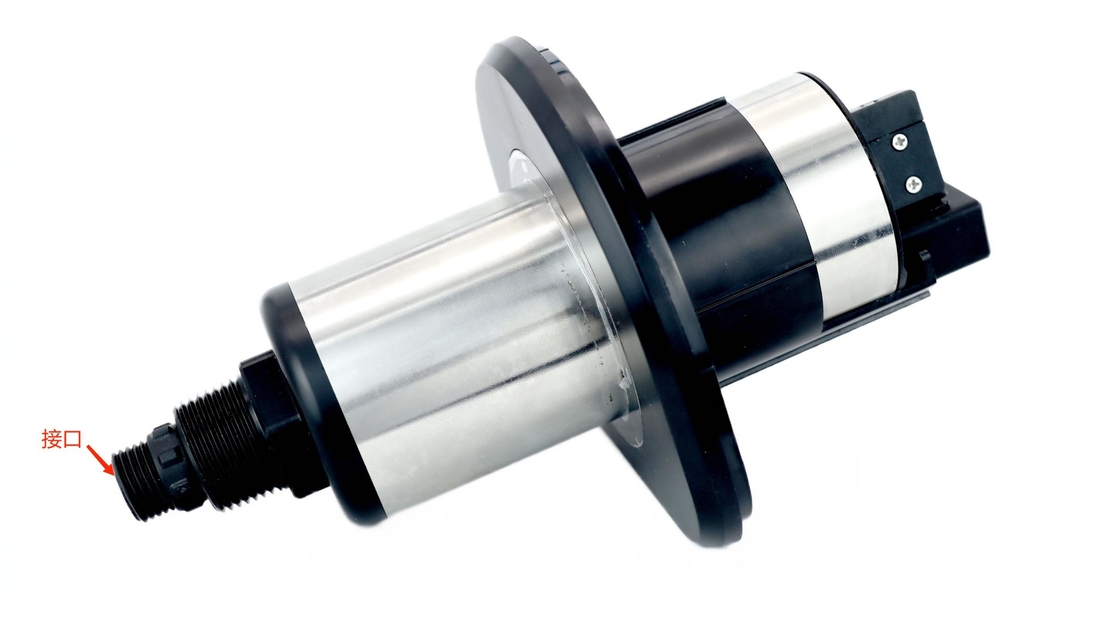

(3) ติดตั้งหัววัดความขุ่น

ใส่เซ็นเซอร์วัดความขุ่นเข้าไปในฝาครอบด้านบนแล้วขันเข้าในช่องเสียบการ์ดฝาครอบด้านบน จากนั้น

ใส่ทั้งชิ้นเข้าไปในสระไหล และทำฝาปิดส่วนบนให้ใกล้กับฝาปิดสระไหล

(4)เพิ่มพลัง

หลังจากเสร็จสิ้นกระบวนการข้างต้นแล้ว เซ็นเซอร์สามารถเปิดเครื่องและวัดได้โดยการเก็บข้อมูล

โปรโตคอล,เครื่องส่งสัญญาณ ฯลฯ

6.4 การสอบเทียบ

สามารถติดตั้งและใช้งานเซ็นเซอร์วัดความขุ่นได้โดยตรง และไม่จำเป็นต้องมีการสอบเทียบครั้งที่สอง

สำหรับการติดตั้งครั้งแรก หากลูกค้าต้องการหรือพบออฟเซ็ตข้อมูลในภายหลัง

การบำรุงรักษา บริษัทของเราแนะนำให้ใช้น้ำประปาเป็นตัวอย่างน้ำสำหรับจุดเดียว

การสอบเทียบและพารามิเตอร์การสอบเทียบสามารถเขียนได้ผ่านคอมพิวเตอร์โฮสต์ของเราหรือใน

แบบฟอร์มการลงทะเบียนโปรโตคอลการสื่อสาร

7. ตารางและวิธีการบำรุงรักษา

7.1รอบการบำรุงรักษา

ความสะอาดเป็นสิ่งสำคัญมากในการรักษาการอ่านค่าที่ถูกต้อง

7.1.1 ยืนยันว่าแหล่งจ่ายไฟเป็นปกติ

แรงดันไฟฟ้าที่จ่ายเป็น DC ค่าแรงดันไฟฟ้าเป็น DC12-24V และแรงดันไฟฟ้ามีเสถียรภาพ

7.1.2 ยืนยันว่าน้ำที่เข้ามาเป็นปกติ

มีน้ำจากท่อ;

น้ำที่เข้ามาสามารถไหลเข้าสู่ถังหมุนเวียนได้

ไม่มีน้ำล้นที่ทางเข้าถังหมุนเวียน

7.1.3 ตรวจสอบการระบายน้ำให้ราบรื่น

จากการพิจารณาว่าน้ำที่เข้ามาเป็นปกติ ระดับของเหลวที่ไหลเวียน

ถังปกติและไม่มีน้ำล้น:

อุปกรณ์ตรวจสอบ (แผงหลัง แผงหลัง รางหมุนเวียนภายใน) ว่ามีน้ำหรือไม่

หากมีน้ำอยู่ก่อนเกิดสถานการณ์น้ำ สาเหตุของปรากฏการณ์นี้มี 2 ประการ คือ

อันหนึ่งคือแรงดันน้ำ น้ำจากถังหมุนเวียนล้นออกมาโดยตรง อันที่สองคือแรงดันน้ำไม่ดี

การระบายน้ำทำให้มีน้ำล้นออกจากถังหมุนเวียน หากเราสามารถตัดแรงดันน้ำออกได้

ใหญ่และระบายน้ำไม่ดี

7.2 การบำรุงรักษาหัววัด

7.2.1 ทำความสะอาดเซ็นเซอร์

ปิดมิเตอร์ ถอดเซ็นเซอร์ออกจากช่องการไหล และทำความสะอาดเซ็นเซอร์

เมื่อทำความสะอาดรูเล็กๆ ควรทำความสะอาดด้วยสำลี โดยควรใช้สำลี

สำลีชุบแอลกอฮอล์ หากไม่มีแอลกอฮอล์บนพื้นที่ ให้ใช้สำลีแห้ง หากไม่มี ให้ใช้กระดาษเช็ด

ผ้าขนหนู.

7.2.2 ตรวจสอบแหล่งกำเนิดแสง

เปิดเซ็นเซอร์ หลังจากเข้าสู่สถานะการวัด ให้ปรับพอร์ตออปติคอลของเซ็นเซอร์

ด้วยผนังสีขาว โดยปกติจะสังเกตเห็นจุดสีแดงเป็นระยะๆ จากเซ็นเซอร์ได้คล้ายกับ

ตัวชี้เลเซอร์และความสว่างที่รับรู้ได้ด้วยตาเปล่าไม่ควรน้อยกว่าของ

พอยน์เตอร์เลเซอร์ สภาวะความผิดพลาดทั่วไปของแหล่งกำเนิดแสง ได้แก่:

ก) ไม่มีการเปลี่ยนแปลงและไม่มีการปล่อยแสงหลังจากเปิดเครื่อง

ข) จุดสีแดงนั้นมืดและมีความสว่างน้อยกว่าตัวชี้เลเซอร์มาก

ค) เมื่อยืนยันว่ารูไฟของเซ็นเซอร์ไม่มีคราบน้ำ จะมีจุดสีแดงปรากฏขึ้น

ปล่อยจุดแดงสว่างไม่เข้มข้น

ในกรณีที่แหล่งกำเนิดแสงล้มเหลว เซ็นเซอร์สามารถถอดออกจากช่องไหลและส่งกลับไปยัง

ผู้ผลิตเพื่อการซ่อมแซมและการสอบเทียบ ก่อนที่จะใส่เซ็นเซอร์กลับเข้าไปในช่องไหล

จำเป็นต้องปิดเครื่อง หลังจากใส่เข้าในช่องหมุนเวียนแล้ว ให้กดเบาๆ

ด้วยมือของคุณเพื่อให้แน่ใจว่าใส่เข้าที่และไม่เอียง คุณสามารถสังเกตได้ว่า

เซ็นเซอร์ติดตั้งอยู่ที่ด้านข้างของเครื่องมือ

7.2.3 ถังหมุนเวียนน้ำสะอาด

ใช้แปรงท่อทำความสะอาดถังไหลและตรวจสอบให้แน่ใจว่าผนังด้านล่างและด้านข้างของถัง

ปราศจากตะกอนที่มองเห็นได้

7.2.4 การตรวจสอบสถานะการทำงาน

หลังจากเสร็จสิ้นการบำรุงรักษาข้างต้นแล้ว งานวัดตามปกติ เช่น การบริโภคน้ำ

และสามารถเริ่มการรวบรวมโพรบใหม่ได้ และงานตรวจสอบเช่นค่าการวัด

การเปรียบเทียบและการสอบเทียบจุดเดียวสามารถดำเนินการได้ตามข้อกำหนดภาคสนาม

8. การแก้ไขปัญหา

ตาราง 5-1 แสดงรายการอาการ สาเหตุที่เป็นไปได้ และแนวทางแก้ไขที่แนะนำสำหรับปัญหาทั่วไป

พบกับเครื่องวัดความขุ่นช่วงต่ำ หากอาการของคุณคือไม่มีสัญญาณหรือไม่มีสัญญาณใดๆ

โซลูชันแก้ไขปัญหาของคุณได้ กรุณาติดต่อเรา

ตาราง 5-1 รายการคำถามที่พบบ่อย

9. คำอธิบายการรับประกัน

(1) ระยะเวลาการรับประกัน 1 ปี (ไม่รวมวัสดุสิ้นเปลือง)

(2) การรับรองคุณภาพนี้ไม่ครอบคลุมกรณีต่อไปนี้

① เนื่องจากเหตุสุดวิสัย ภัยธรรมชาติ ความไม่สงบทางสังคม สงคราม (ที่ประกาศหรือไม่ประกาศ)

การก่อการร้าย สงคราม หรือความเสียหายที่เกิดจากการบังคับของรัฐบาล

②ความเสียหายที่เกิดจากการใช้งานผิดวิธี ความประมาท อุบัติเหตุ หรือการใช้และการติดตั้งที่ไม่เหมาะสม

③ค่าระวางขนส่งสินค้ากลับมายังบริษัทของเรา

④ค่าขนส่งสำหรับการจัดส่งแบบเร่งด่วนหรือด่วนของชิ้นส่วนหรือผลิตภัณฑ์ที่ครอบคลุมโดย

การรับประกัน.

⑤เดินทางไปดำเนินการซ่อมแซมตามการรับประกันภายในประเทศ

(3) การรับประกันนี้ครอบคลุมเนื้อหาทั้งหมดของการรับประกันที่บริษัทของเรามอบให้เกี่ยวกับผลิตภัณฑ์ของตน

① การรับประกันนี้ถือเป็นข้อความสุดท้าย สมบูรณ์ และเฉพาะเจาะจงเกี่ยวกับเงื่อนไขการรับประกัน และไม่มีบุคคลหรือตัวแทนใดได้รับอนุญาตให้สร้างการรับประกันอื่น ๆ ในนามของ

บริษัทของเรา

② แนวทางแก้ไขการซ่อมแซม เปลี่ยน หรือคืนเงินตามที่ได้กล่าวมาข้างต้น

กรณีพิเศษที่ไม่ละเมิดการรับประกันนี้และแนวทางแก้ไขโดยการเปลี่ยนหรือส่งคืน

การชำระเงินสำหรับผลิตภัณฑ์ของเราเอง โดยอิงตามความรับผิดที่เข้มงวดหรือทฤษฎีทางกฎหมายอื่น ๆ

บริษัทจะไม่รับผิดชอบต่อความเสียหายอื่นใดที่เกิดจากผลิตภัณฑ์ที่มีข้อบกพร่องหรือจากความประมาท

การดำเนินงาน รวมถึงความเสียหายใดๆ ที่เกิดขึ้นตามมาซึ่งมีความเกี่ยวพันอันเป็นผลจากเงื่อนไขเหล่านี้

10.โปรโตคอลการสื่อสาร

โปรโตคอลการสื่อสาร RS485 ใช้โปรโตคอลการสื่อสาร MODBUS และเซ็นเซอร์เป็น

นำมาใช้เป็นทาส

รูปแบบข้อมูลแบบไบต์

อ่านและเขียนข้อมูล (มาตรฐานโปรโตคอล MODBUS)

ที่อยู่เริ่มต้นคือ 0x01 สามารถปรับเปลี่ยนที่อยู่ได้โดยลงทะเบียน

10.1 การอ่านข้อมูล

โฮสต์เรียก (เลขฐานสิบหก)

01 03 00 00 00 01 84 0เอ

คำตอบแบบทาส (เลขฐานสิบหก)

01 03 02 00 xx xx xx xx

10.2 การเขียนข้อมูล

โฮสต์เรียก (เลขฐานสิบหก)

01 10 1บี 00 00 01 02 01 00 0ซี ซี1

คำตอบแบบทาส (เลขฐานสิบหก)

01 10 1บี 00 00 01 07 2ดี

10.3 การคำนวณผลรวมการตรวจสอบ CRC

(1) ตั้งค่ารีจิสเตอร์ 16 บิตหนึ่งตัวเป็นเลขฐานสิบหก FF (กล่าวคือ 1 ทั้งหมด) และเรียกรีจิสเตอร์นี้ว่า CRC

ลงทะเบียน.

(2) การแปลงข้อมูลไบนารี 8 บิตแรกเป็น Iso-oring (ทั้งไบต์แรกของข้อมูลการสื่อสาร)

เฟรม) ด้วยบิตล่าง 8 บิตของรีจิสเตอร์ CRC 16 บิต และวางผลลัพธ์ไว้ในรีจิสเตอร์ CRC

โดยปล่อยให้ข้อมูล 8 บิตบนไม่เปลี่ยนแปลง

(3) เลื่อนเนื้อหาของรีจิสเตอร์ CRC หนึ่งบิตไปทางขวา (ไปทางด้านต่ำ) เพื่อเติม

บิตที่สูงที่สุดด้วย 0 และตรวจสอบบิตที่เลื่อนออกหลังจากการเลื่อนทางขวา

(4) หากบิตที่เลื่อนออกคือ 0: ทำซ้ำขั้นตอนที่ 3 (เลื่อนไปทางขวาหนึ่งบิตอีกครั้ง); หากบิตที่เลื่อนออกคือ 1, CRC

ลงทะเบียนและพหุนาม A001 (1010 0000 0000 0001) สำหรับ iso-หรือ

(5) ทำซ้ำขั้นตอน 3 และ 4 จนกว่าจะเลื่อนไปทางขวา 8 ครั้งเพื่อให้ข้อมูล 8 บิตทั้งหมด

ได้รับการประมวลผลอย่างครบถ้วน

(6) ทำซ้ำขั้นตอนที่ 2 ถึง 5 สำหรับไบต์ถัดไปของเฟรมข้อมูลการสื่อสาร

(7) แลกเปลี่ยนไบต์สูงและต่ำของรีจิสเตอร์ CRC 16 บิตที่ได้รับหลังจากไบต์ทั้งหมดของสิ่งนี้

กรอบข้อมูลการสื่อสารได้รับการคำนวณตามขั้นตอนข้างต้น

(8) เนื้อหารีจิสเตอร์ CRC สุดท้ายจะได้รับดังนี้: รหัส CRC

10.4 ตารางลงทะเบียน

10.5 อัลกอริทึมการแปลงสำหรับตัวเลขจุดลอยตัว

10.5.1 การแปลงเลขฐานสิบหกเป็นเลขฐานสิบหก

ขั้นตอนที่ 1: แปลงเลขฐานสองที่แสดงจุดลอยตัวของ 17.625 ให้เป็นเลขฐานสองจุดลอยตัว

ขั้นแรก ให้ค้นหาการแทนค่าไบนารีของส่วนจำนวนเต็ม

17 = 16 + 1 = 1×2⁴+ 0× 2³+ 0×2²+ 0×2¹+ 1×2⁰

ดังนั้นการแทนค่าไบนารีของจำนวนเต็มส่วนที่ 17 คือ 10001B

จากนั้นหาการแทนค่าไบนารีของส่วนเศษส่วน

0.625 = 0.5 + 0.125 = 1x2^-1+ 0x2^-2+ 1x2 ครับ⁰

ดังนั้นการแทนค่าไบนารีของส่วนทศนิยม 0.625 คือ 0.101B

ดังนั้นจำนวนจุดลอยตัวในรูปแบบไบนารีสำหรับ 17.625 ที่แสดงในรูปแบบจุดลอยตัวคือ 10001.101B

ขั้นตอนที่ 2: เลื่อนเพื่อหาเลขยกกำลัง

เลื่อน 10001.101B ไปทางซ้ายจนกว่าจะเหลือเพียงตำแหน่งเดียวก่อนจุดทศนิยมเพื่อให้ได้ 1.0001101B และ 10001.101B = 1.0001101 B x 2⁴ดังนั้นส่วนเลขยกกำลังคือ 4 ซึ่งเมื่อบวกกับ 127 จะกลายเป็น 131 ซึ่งมีการแทนค่าไบนารีเป็น 10000011B

ขั้นตอนที่ 3: คำนวณจำนวนสิ้นสุด

การลบเลข 1 ก่อนจุดทศนิยมของ 1.0001101B จะทำให้ได้เลขท้าย 0001101B (เนื่องจากเลข 1 ก่อนจุดทศนิยมจะต้องเป็น 1 IEEE จึงระบุว่าควรบันทึกเฉพาะเลขหลังจุดทศนิยมเท่านั้น) หมายเหตุสำคัญสำหรับเลขท้าย 23 บิต: บิตแรก (หรือที่เรียกว่าบิตที่ซ่อนอยู่) จะไม่ได้รับการคอมไพล์ บิตที่ซ่อนอยู่คือบิตทางซ้ายของตัวคั่น ซึ่งปกติจะตั้งเป็น 1 และถูกระงับไว้

ขั้นตอนที่ 4: การกำหนดบิตสัญลักษณ์

จำนวนบวกจะมีหลักเครื่องหมายเป็น 0 และจำนวนลบจะมีหลักเครื่องหมายเป็น 1 ดังนั้น 17.625 จึงมีหลักเครื่องหมายเป็น 0

ขั้นตอนที่ 5: แปลงเป็นจุดทศนิยมลอยตัว

เครื่องหมาย 1 หลัก + เลขยกกำลัง 8 หลัก + แมนทิสซา 23 หลัก

0 10000011 0001101000000000000000B (สอดคล้องกับ 0x418D0000 ในเลขฐานสิบหก)

10.5.2 การแปลงเลขฐานสิบหกเป็นเลขฐานสอง

ขั้นตอนที่ 1: แปลงเลขฐานสิบหก 0x427B6666 เป็นเลขฐานสองจุดลอยตัว 0100 0010 0111 1011 0110 0110 0110 0110 0110B เป็นบิตเครื่องหมาย เลขยกกำลัง และแมนทิสซา 0 10000100 1111011011011001100110b

เครื่องหมาย 1 หลัก + เลขยกกำลัง 8 หลัก + แมนทิสซา 23 หลัก

บิตเครื่องหมาย S:

บิตดัชนี E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

หลักสุดท้าย M: 11110110110011001100110B = 8087142

ขั้นตอนที่ 2: การคำนวณจำนวนจุดลอยตัว

ดี =(-1)⁵×(1.0=ม/2²³) ×2^อี-127

= (-1)⁰×(1.0+8087142/2²³) ×2^132-127

= 1 x 1.964062452316284 x 32

= 62.85
