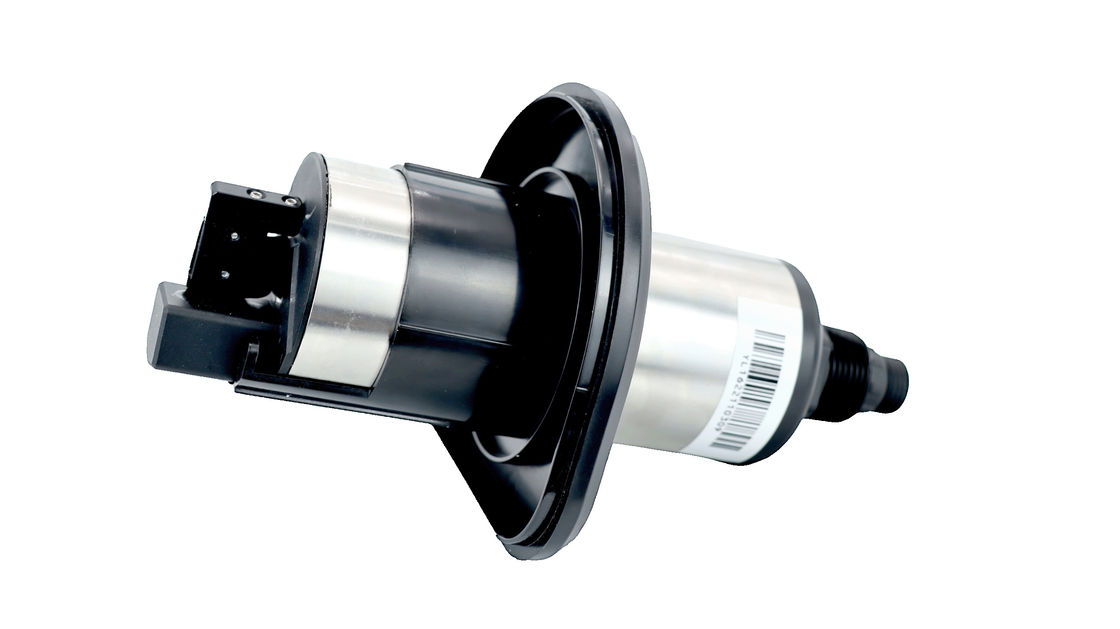

เซ็นเซอร์ความอับอายระยะต่ําที่มีระยะ 0 ~ 10NTU, เครื่องเป่าที่ทําความสะอาดด้วยตนเอง, และ Modbus RS485 Output สําหรับการติดตามคุณภาพน้ํา

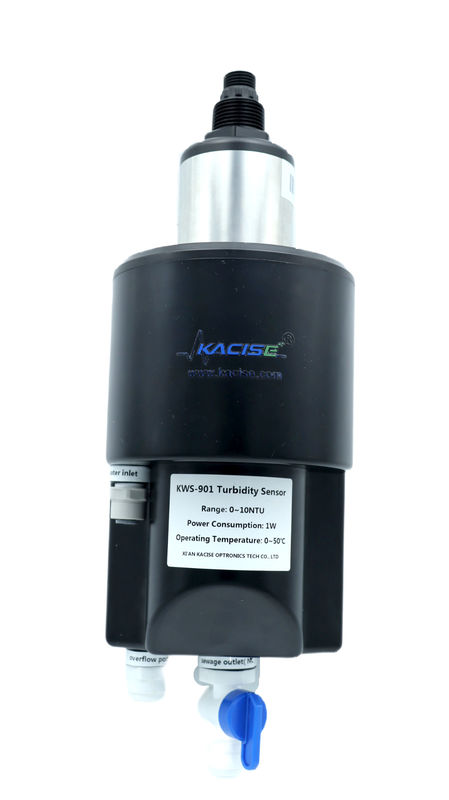

Low-Range Turbidimeter สําหรับการติดตามคุณภาพน้ําดื่มออนไลน์ โดยมีขีดจํากัดการตรวจจับความคลุมคลุมที่ต่ํามาก การวัดความแม่นยําสูงอุปกรณ์มีลักษณะของการใช้เวลาอย่างยาวนานโดยไม่ต้องบํารุงรักษา, การประหยัดน้ํา, และผลิตดิจิตอล. มันสนับสนุนการติดตามข้อมูลทางไกลบนแพลตฟอร์มเมฆและโทรศัพท์มือถือ, และการสื่อสาร RS485-Modbus.มันสามารถใช้ได้อย่างกว้างขวางในการติดตามออนไลน์ของความสับสนของน้ําเข็มน้ําประปาสอง น้ําปลายระบบท่อ น้ําดื่มโดยตรง น้ํากรองเยื่อ สระว่ายน้ํา และน้ําบนผิว

• ขีดจํากัดการตรวจพบความคลุมคลุมต่ําสุด
• การสํารวจความแม่นยําสูง
• อุปกรณ์ใช้ได้นาน
• งานประหยัดน้ําและผลิตแบบดิจิตอล
• รองรับการติดตามข้อมูลทางไกลบนแพลตฟอร์มเมฆและโทรศัพท์มือถือ
• รองรับโปรโตคอล RS-485, MODBUS
• พัฒนาเอง defoaming, หน่วยวัด, ปฏิบัติได้อย่างมีประสิทธิภาพการกําจัดกระโปรงน้ํา
• เซนเซอร์มาพร้อมกับแปรงทําความสะอาด, ซึ่งสามารถทําความสะอาดประสิทธิภาพของกระจกแสง
• เครื่องวิเคราะห์ความคลุมคลุมออนไลน์ ใช้วิธีการกระจายแบบ 90° แบบมาตรฐาน

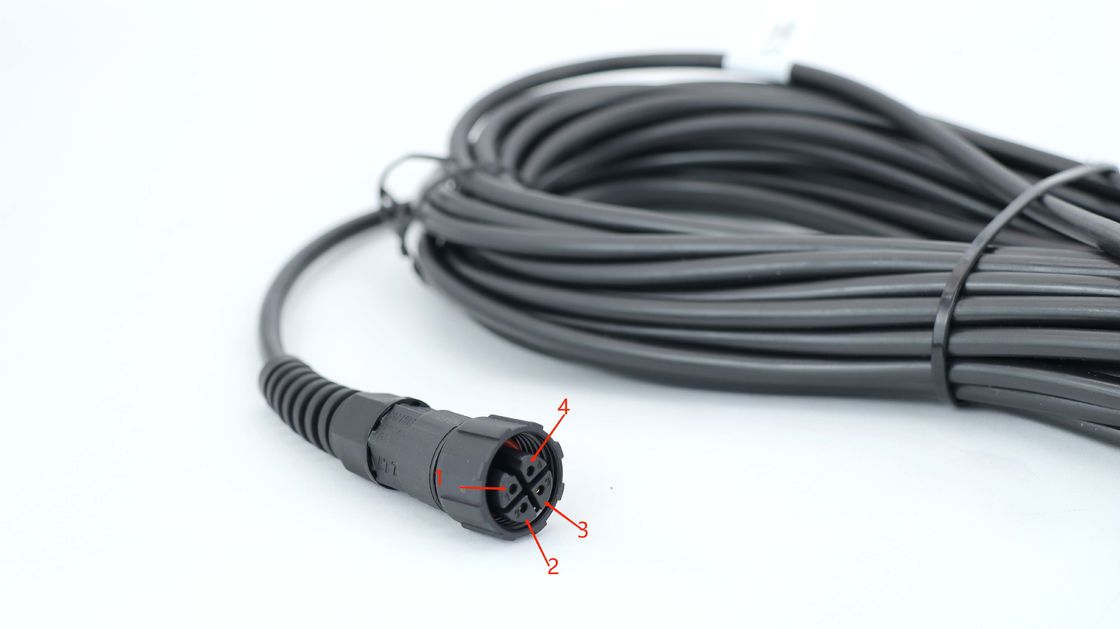

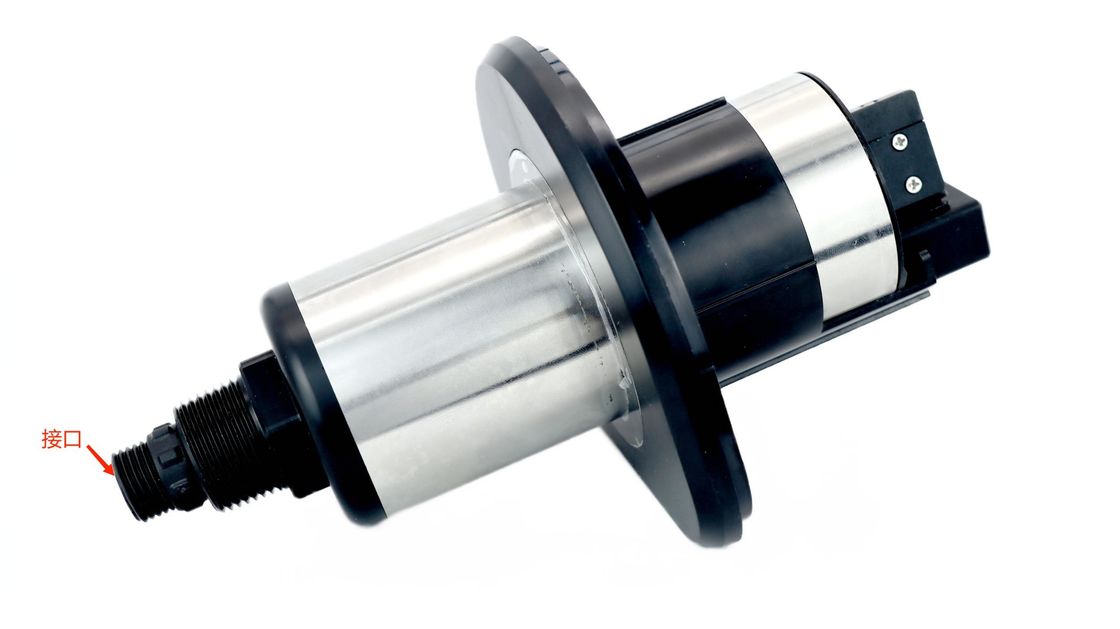

4 สาย AWG-24 หรือ AWG-26 สายป้องกัน OD=5.5mm

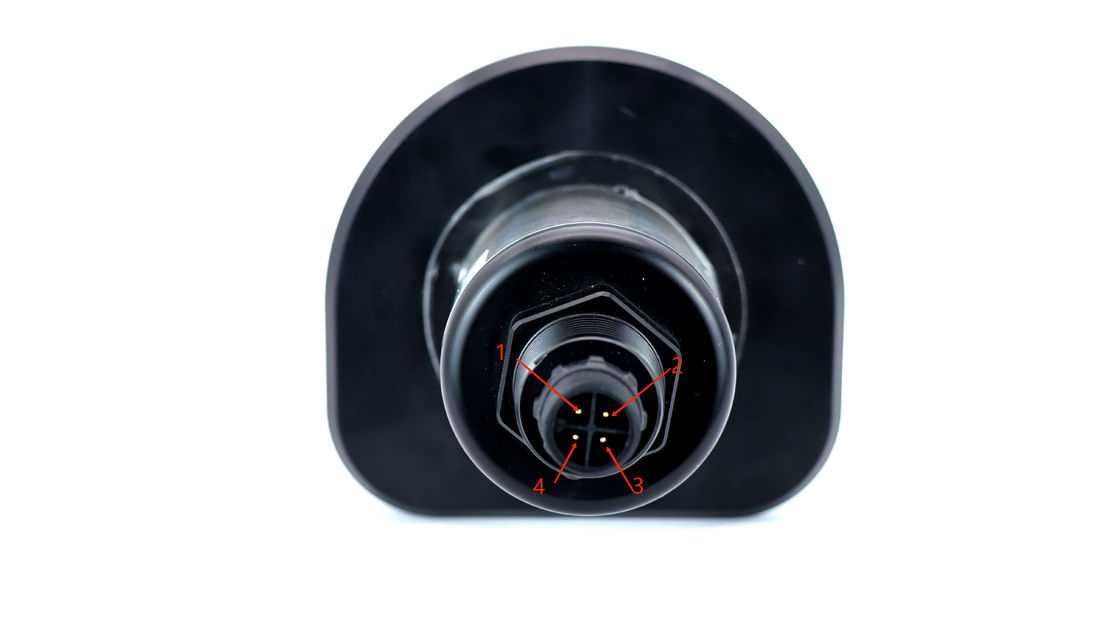

1. สีแดง (VCC)
2. สีขาว485 Date_B (485_B)
3. สีเขียว485 Date_A (485_A)
4. ดํา (GND)
5. สายเปล่า กลม

เลือกวิธีการติดตั้งที่แสดงในรูป (a) หรือรูป (b) เพื่อปรับระดับกลางขึ้นอยู่กับสภาพแวดล้อมการติดตั้งจริง

(a) แผนการติดตั้งผนัง (b) แผนการติดตั้งแผ่นหลัง (c) ขนาดของแผ่นติดตั้ง

1. ให้แน่ใจว่าลานหลังติดตั้งได้อย่างมั่นคง
2. กรุณาให้แน่ใจว่าสล็อตหมุนเวียนถูกจับไว้อย่างมั่นคง
3. กรุณาให้แน่ใจว่า ท่อน้ําเข้า ท่อน้ําท่วม และท่อระบายน้ําติดอยู่ในที่ และ 2 จุด 3 จุด จับคลิปสีฟ้าไว้ในตําแหน่ง เพื่อป้องกันการรั่วไหล
4. ความใส่ใจพิเศษ: วาล์วระบายน้ํามือควรปิดไว้ และเปิดเพื่อทําความสะอาดเท่านั้น และปิดหลังจากนั้น

(1) น้ําระบาย

เปิดสวิทช์เข้า ตรวจสอบและปรับ "อุปกรณ์ควบคุมกระแส" เพื่อให้ความเร็วกระแสเข้าอยู่ในช่วงที่ต้องการในดัชนี

ยืนยันว่า วาล์วมือของช่องออกของน้ําเสียถูกปิด เปิดฝาปิดด้านบนของถังการไหลและสังเกตว่ามีการเริ่มต้นการไหลในอุปกรณ์ follicle หากมีน้ําไหลเป็นปกติและถ้าไม่มีน้ําไหลหรืออัตราการไหลช้ามาก ตรวจสอบว่าอุปกรณ์ควบคุมน้ําเข้าและอัตราการไหลช้าถูกตั้งไว้ตามปกติหรือไม่

(2) ตรวจสอบฟังก์ชันเก็บน้ํา

เปิดฝาปิดด้านบน และห้องของกระบอกที่อยู่กลางสระระบายน้ําคือสระเก็บและวัดน้ําตรวจสอบว่าน้ําถูกเก็บไว้ตามปกติ และระดับของของเหลวเพิ่มขึ้นช้า ๆ จนกระทั่งมันไหลออกจากปากที่เหลือในขณะเดียวกัน ตรวจสอบว่ามีสารสกปรกและซากในสระวัดด้วยการช่วยของอุปกรณ์แสง เช่น ไฟไฟปล่อยหรือถอนมันก่อนเก็บน้ําอีกครั้ง.

(3) ดําเนินการติดตั้งซอนด์ความคลุม

ใส่เซ็นเซอร์ความมืดในฝาปิดด้านบนและสกรูมันเข้าไปในช่องการ์ดฝาปิดด้านบน, จากนั้นใส่ทั้งหมดเข้าไปในสระระไหลและทําให้ฝาปิดด้านบนใกล้กับฝาปิดสระไหล

(4) เริ่มทํางาน

หลังจากที่ดําเนินการด้านบนเสร็จสิ้นแล้ว ซันเซอร์สามารถเปิดและวัดด้วยโปรโตคอลการสกัด, เครื่องส่ง, เป็นต้น

เครื่องตรวจความมืดสามารถติดตั้งและใช้ได้โดยตรง และการปรับระดับครั้งที่สองไม่จําเป็นสําหรับการติดตั้งครั้งแรกหากลูกค้าต้องการมันหรือข้อมูลออฟเซ็ตถูกพบในภายหลังการบํารุงรักษา, our company suggests using tap water as the water sample for single-point calibration and the calibration parameters can be written through our host computer or in the form of communication protocol register.

ความสะอาดเป็นสิ่งสําคัญมาก สําหรับการรักษาการอ่านที่แม่นยํา

ความดันไฟฟ้าคือ DC ค่าความดันคือ DC12-24V และความดันคงที่

มีน้ําจากท่อ

น้ําที่เข้ามาสามารถไหลเข้าไปในถังหมุนเวียนได้

ไม่มีน้ําไหลเวียนที่ช่องเข้าของถังหมุนเวียน

จากการกําหนดว่าน้ําที่เข้ามาเป็นปกติ ระดับของของเหลวในถังหมุนเวียนเป็นปกติและไม่มีการไหลน้ํา:

อุปกรณ์การตรวจสอบ (พื้นหลัง,พื้นหลัง, ช่องระบายน้ําภายใน) ว่ามีน้ํา, ถ้ามีน้ํา, ที่มีอยู่ก่อนสถานการณ์น้ํา, สาเหตุของปรากฏการณ์นี้มีสอง,หนึ่งคือความดันน้ํา, น้ําตรงจากถังหมุนเวียนไหลเกิน, สอง, การระบายน้ําที่ไม่ดี, ทําให้น้ําไหลออกจากถังหมุนเวียน, ถ้าเราสามารถยกเว้นความดันน้ํามากเกินไป, การระบายน้ําที่ไม่ดี.

ปิดเครื่องวัดไฟ ออกเซ็นเซอร์จากช่องระบาย และทําความสะอาดเซ็นเซอร์

เมื่อ ทําความสะอาด ช่องว่าง คุณ ต้อง ทําความสะอาด ช่องว่าง ด้วย ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู ผ้าปู.

เติมพลังงานให้กับเซ็นเซอร์ หลังจากเข้าสู่สภาพการวัด ให้ปรับสายไฟของเซ็นเซอร์ให้ตรงกับผนังสีขาวคุณสามารถสังเกตจุดสีแดงระยะสั้นจากเซ็นเซอร์คล้ายกับเลเซอร์พอยเตอร์และความสว่างที่รับรู้โดยตาเปล่าไม่ควรน้อยกว่าของเลเซอร์พอยเตอร์อาการผิดปกติทั่วไปของแหล่งแสงคือ:

1. ไม่มีการเปลี่ยนแปลงและไม่มีการปล่อยแสงหลังจากเปิด
2. จุดสีแดงมืดมาก แสงน้อยกว่าเลเซอร์
3. เมื่อช่องแสงของเซ็นเซอร์ยืนยันว่าไม่มีคราบน้ํา จะมีจุดสีแดงออก ไม่ใช่จุดสีแดงที่คมชัด

ในกรณีที่แหล่งแสงล้มเหลว เซนเซอร์สามารถถอนออกจากช่องการไหลและส่งกลับให้ผู้ผลิตเพื่อซ่อมแซมและการปรับขนาด ก่อนการใส่เซนเซอร์กลับในช่องการไหลมันจําเป็นต้องปิดเครื่อง; หลังจากใส่มันเข้าไปในช่องหมุนเวียน, กดมันเล็กน้อยด้วยมือของคุณเพื่อให้แน่ใจว่ามันถูกใส่ไว้ในที่และไม่โน้ม.คุณสามารถสังเกตว่าเซ็นเซอร์อยู่ในสถานที่จากด้านข้างของเครื่องมือ.

ใช้แปรงท่อ ทําความสะอาดถังระบายน้ํา และให้แน่ใจว่า ด้านล่างและผนังข้างของถังไม่มีฝุ่นที่เห็นได้

หลังจากการบํารุงรักษาด้านบนเสร็จสิ้น งานวัดประจําวัน เช่น การรับน้ําและการเก็บซอนด์ สามารถเริ่มต้นใหม่ได้และงานตรวจสอบ เช่น การเปรียบเทียบค่าการวัดและการปรับขนาดจุดเดียว สามารถดําเนินการได้ตามความต้องการของสนาม.

ตาราง 5-1 รายการอาการ, สาเหตุที่เป็นไปได้, และคําแนะนําการแก้ไขปัญหาทั่วไปที่พบกับ Turbidimeter ระยะต่ําถ้าอาการของคุณไม่มีลิส หรือไม่มีทางแก้ปัญหาของคุณกรุณาติดต่อเรา

ตาราง 5-1 รายการคําถามทั่วไป

1. ระยะเวลาการรับประกัน 1 ปี (ไม่รวมสินค้าใช้)
2. การประกันคุณภาพนี้ไม่ครอบคลุมกรณีดังต่อไปนี้
1. เนื่องจากแรงกดดัน ภัยพิบัติธรรมชาติ ความวุ่นวายทางสังคม สงคราม (ประกาศหรือไม่ประกาศ) การก่อการร้าย สงคราม หรือความเสียหายที่เกิดจากการบังคับของรัฐบาล
2. ความเสียหายที่เกิดจากการใช้ผิด การละเลย อุบัติเหตุ หรือการใช้และติดตั้งที่ไม่ถูกต้อง
3. ค่าบริการสินค้าสําหรับการส่งสินค้ากลับไปยังบริษัทของเรา
4. ค่าขนส่งสําหรับการจัดส่งที่เร่งรัดหรือด่วนของชิ้นส่วนหรือผลิตภัณฑ์ที่ครอบคลุมโดยการรับประกัน
5. เดินทางไปทําการซ่อมแซมภายใต้การรับประกันในพื้นที่
3. การรับประกันนี้รวมถึงเนื้อหาทั้งหมดของการรับประกันที่บริษัทของเราให้เกี่ยวกับผลิตภัณฑ์ของมัน
1. การรับประกันนี้เป็นการประกอบที่สิ้นสุด, ครบถ้วน, และการประกาศเฉพาะของเงื่อนไขของการรับประกัน, และไม่มีบุคคลหรือตัวแทนได้รับอนุญาตที่จะกําหนดการรับประกันอื่น ๆ ในนามของบริษัทของเรา.
2. การแก้ไข การเปลี่ยน หรือการคืนเงินตามที่อธิบายข้างต้น เป็นกรณีพิเศษที่ไม่ขัดขืนการรับประกันนี้และวิธีแก้ไขของการแทนที่หรือการคืนการชําระเงินสําหรับสินค้าของเราเองโดยพิจารณาจากความรับผิดชอบอย่างเคร่งครัด หรือทฤษฎีทางกฎหมายอื่นๆ บริษัทของเราจะไม่รับผิดชอบ สําหรับความเสียหายอื่นๆ ที่เกิดจากผลิตภัณฑ์ที่บกพร่องรวมถึงความเสียหายต่อมาที่เกี่ยวข้องกับสถานการณ์เหล่านี้.

โปรต็อกอลสื่อสาร RS485 ใช้โปรต็อกอลสื่อสาร MODBUS และเซ็นเซอร์ถูกใช้เป็นทาส

รูปแบบ byte ข้อมูล

อ่านและเขียนข้อมูล (โปรโตคอล MODBUS มาตรฐาน)

ที่อยู่โดยกําหนดเองคือ 0x01 ที่อยู่สามารถปรับปรุงโดยทะเบียน

การเรียกเจ้าภาพ (hexadecimal)

01 03 00 00 00 01 84 0A

คําตอบของ slave (hexadecimal)

01 03 02 00 xx xx xx

การเรียกเจ้าภาพ (hexadecimal)

01 10 1B 00 00 01 02 01 00 0C C1

คําตอบของ slave (hexadecimal)

01 10 1B 00 00 01 07 2D

1. กําหนดล่วงหน้าบันทึก 16 บิตหนึ่งเป็น FF hexadecimal (คือ 1s ทั้งหมด) และเรียกบันทึกนี้ว่าบันทึก CRC
2. การแยกข้อมูลไบนารี 8 บิทแรก (ทั้งไบทแรกของกรอบข้อมูลการสื่อสาร) กับ 8 บิทล่างของบันทึก CRC 16 บิท และวางผลในบันทึก CRCโดยปล่อยให้ 8 บิตบนของข้อมูลไม่เปลี่ยนแปลง.
3. ย้ายเนื้อหาของบันทึก CRC ไปทางขวาหนึ่งบิต (ไปทางด้านล่าง) เพื่อเติมบิตสูงสุดด้วย 0 และเช็คบิตที่ย้ายออกหลังจากการย้ายขวา
4. หากบิตที่เลื่อนออกเป็น 0: ย้ําขั้นตอนที่ 3 (เลื่อนขวาอีกบิตหนึ่ง) หากบิตที่เลื่อนออกเป็น 1, ลงทะเบียน CRC และโพลินอม A001 (1010 0000 0000 0001) สําหรับ iso-or
5. ทําซ้ําขั้นตอนที่ 3 และ 4 จนกว่าการสลับขวาจะเกิดขึ้น 8 ครั้ง เพื่อให้ข้อมูล 8 บิตทั้งหมดถูกประมวลผลทั้งหมด
6. ซ้ําขั้นตอน 2 ถึง 5 สําหรับไบท์ต่อไปของกรอบข้อมูลการสื่อสาร
7. แลกเปลี่ยนไบท์สูงและต่ําของบันทึก CRC 16 บิตที่ได้รับหลังจากไบท์ทั้งหมดของกรอบข้อมูลการสื่อสารนี้ถูกคํานวณตามขั้นตอนข้างต้น
8. ข้อมูลของบันทึก CRC แบบสุดท้าย จะได้รับดังต่อไปนี้: รหัส CRC

ขั้นตอนที่ 1: เปลี่ยนตัวแทนจุดพุ่งของ 17.625 เป็นจุดพุ่งไบนารี

ก่อนอื่นหาตัวแทนไบนารีของส่วนจํานวนเต็ม

17 = 16 + 1 = 1*2⁴+ 0* 2³+ 0*2²+ 0*2¹+ 1*2⁰

ดังนั้นตัวแทนไบนารีของจํานวนเต็มส่วน 17 คือ 10001B

จากนั้นหาตัวแทนไบนารีของส่วนเศษ

0.625= 0.5 + 0.125 = 1 x 2^-1+ 0 x2^-2+ 1 x2⁰

ดังนั้นตัวแทนไบนารีของส่วนทศนิยม 0.625 คือ 0.101B

ดังนั้นจํานวนจุดพุ่งในรูปไบนารีสําหรับ 17.625 แสดงในรูปจุดพุ่งคือ 10001.101B

ขั้นตอนที่ 2: เลื่อนไปหาตัวอัตรา

ย้าย 10001.101B ไปทางซ้าย จนกว่าจะเหลือแค่ 1 สถานก่อนจุดทศนิยม เพื่อให้ได้ 1.0001101B และ10001.101B = 1.0001101 B x 2⁴ดังนั้นส่วนตัวอัตรากําลังคือ 4, ซึ่งเมื่อบวกกับ 127 จะกลายเป็น 131, ที่มีตัวแทนไบนารีคือ 10000011B

ขั้นตอนที่ 3: คํานวณจํานวนปลาย

การลบ 1 ก่อนจุดทศนิยมของ 1.0001101B จะให้เลขท้าย 0001101B (เพราะ 1 ก่อนจุดทศนิยมต้องเป็น 1,IEEE ระบุว่าเพียงตัวหนึ่งหลังจากจุดทศนิยมเท่านั้นที่ควรบันทึก)หมายเหตุสําคัญสําหรับเลขท้าย 23 บิต: บิตแรก (คือบิตซ่อน) ไม่ถูกประกอบ. บิตซ่อนคือบิตทางซ้ายของตัวแยก, ซึ่งมักจะตั้งเป็น 1 และถูกยับยั้ง

ขั้นตอนที่ 4: การกําหนดบิตสัญลักษณ์

จํานวนบวกมีตัวหมายเลข 0 และจํานวนลบมีตัวหมายเลข 1 ดังนั้น 17.625 มีตัวหมายเลข 0

ขั้นตอนที่ 5: เปลี่ยนเป็นจุดลอย

สัญลักษณ์ 1 หลัก + ตัวอัตรา 8 หลัก + มานติซ่า 23 หลัก

0 10000011 00011010000000000000000B (ตรงกับ 0x418D0000 ใน hexadecimal)

ขั้นตอนที่ 1: แปลงตัวเลขหกสิบ 0x427B6666 เป็นตัวเลขไบนารี 0100 0010 0111 1011 0110 0110 0110 0110 0110และปลาหมึก 0 10000100 11110110110110011001100110b

สัญลักษณ์ 1 หลัก + ตัวอัตรา 8 หลัก + มานติซ่า 23 หลัก

เซ็นบิต S:

บิตดัชนี E: 10000100B = 1*2⁷+0*2⁶+0*2⁵+0*2⁴+1*2³+0*2²+0*2⁰

=128+0+0+0+0+0+0+4+0+0=132

ตัวเลขสุดท้าย M: 11110110110011001100110B = 8087142

ขั้นตอนที่ 2: การคํานวณจํานวนตัวอักษรลุก

D = ((-1)⁵*(1.0=M/2²³) *2^E-127

= (-1)⁰*(1.0+8087142/2²³) *2^132-127

= 1 x 1.964062452316284 x 32

= 6285
