เครื่องวัดการไหลของเครือข่ายท่อ

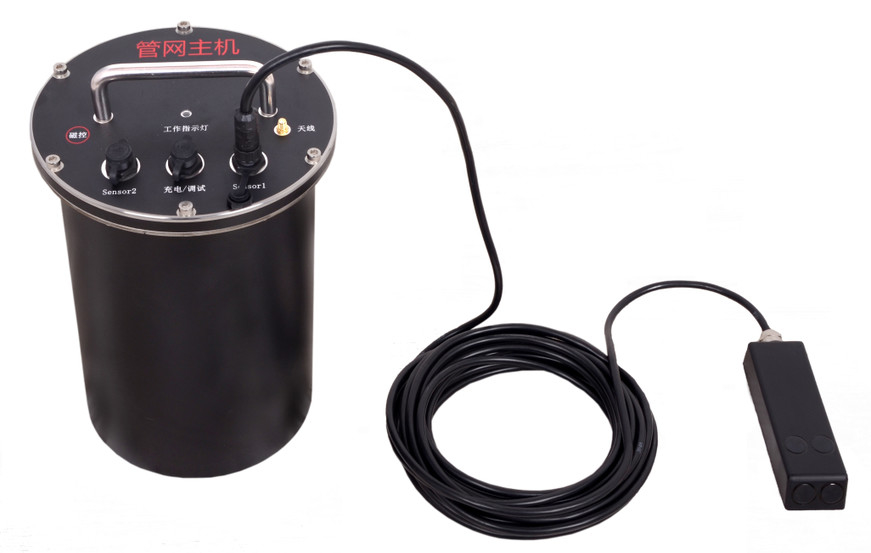

เครื่องวัดกระแสของเครือข่ายท่อส่วนใหญ่ใช้สําหรับการติดตามปริมาตรไฮดรอโลจิกของเครือข่ายท่อระบายน้ําเสียและเครือข่ายท่อน้ําฝน และมันไม่เหมาะสําหรับพลังงานแสงอาทิตย์และประปาไฟฟ้าและข้อมูลต้องถูกส่งไปยังแพลตฟอร์มเมฆ. โฮสต์ของเครือข่ายท่อให้แบตเตอรี่ความจุขนาดใหญ่, DTU และบริหารจัดการพลังงานต่ําวงจร

ลักษณะ

(1) อัตราการไหลของสนับสนุน การไหลทันที การไหลสะสม ระดับของเหลว อุณหภูมิ

(2) ปริมาตรคุณภาพน้ําสามารถปรับแต่งได้

(3) ระยะเวลาในการรวบรวมและรายงานสามารถปรับ

(4) การทํางานต่อเนื่องนานกว่า 2 ปี

(5) การติดตั้งและการก่อสร้างมีขนาดเล็ก

(6) การเชื่อมต่อเซ็นเซอร์หลายช่อง

(7) แบตเตอรี่ขนาดใหญ่

1.คําอธิบายสินค้า

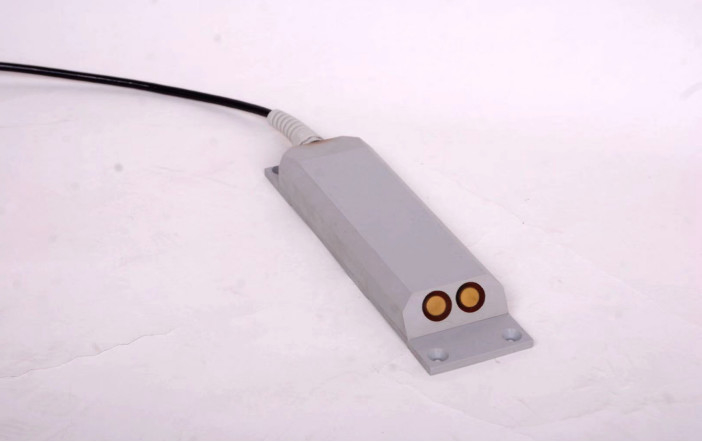

ผลิตภัณฑ์วัดอัตราการไหลตามหลักการของผลด็อปปเลอร์ ultrasonic และสามารถวัดระดับน้ําและอุณหภูมิผ่านเซ็นเซอร์ความดันซึ่งสามารถกันน้ําและปิดได้อย่างมีประสิทธิภาพ.

◆ โปรต็อกอล การ สื่อสาร Modbus และ bus RS485 ใช้ ในการ สื่อสาร กับ คอมพิวเตอร์ มือถือ.

◆ การ ติดตั้ง อุปกรณ์ เซ็นเซอร์ ภายใต้ น้ํา ง่าย โดย มี อุปกรณ์ ติดตั้ง ฐาน โลหะ ทํา ให้ ติดตั้ง ง่าย

◆ อุปกรณ์ ทั้งหมด มี การ ออกแบบ แบบ อิเล็กทรอนิกส์ มี การ เติม พลังงาน ความ กระชับ ความ กระชับ ความ ต่ํา ไม่ ใช้ พลังงาน และ ไม่ มี ส่วน อุปกรณ์ แม็กนิคความน่าเชื่อถือสูงและการป้องกันการแทรกแซงที่แข็งแรง.

◆ การ ใช้ งาน ที่ หลากหลาย สามารถ ใช้ ใน สภาพ สภาพ ของ น้ํา ที่ หลากหลาย จาก น้ํา สะอาด ไป ถึง น้ํา แม่น้ํา เหลือง

2.Pหลักการของผลิตภัณฑ์

หลักการของด็อปเปลเลอร์ฟล็อกเมเตอร์: เมื่อแหล่งเสียงฉายและผู้สังเกตทําการเคลื่อนไหวที่สัมพันธ์ ความถี่ที่ผู้สังเกตได้รับจะแตกต่างจากความถี่ของแหล่งเสียงฉายดังนั้นอนุภาคเล็ก ๆ และฟองกระโปรงที่เคลื่อนไหวกับน้ําเทียบกับเครื่องเปลี่ยนเสียง ultrasonic จะเปลี่ยนแปลงความถี่รับของเครื่องเปลี่ยนเสียงด้วยและเพิ่มขึ้นกับการเพิ่มความเร็วการเคลื่อนไหวของสารสับสนในน้ําดังนั้น การเปลี่ยนแปลงความถี่ด็อปเปลเลอร์จะถูกวัด และความเร็วการไหลของน้ําที่จุดของด็อปเปลเลอร์ปริมาณการวัดนี่คือคูณกับพื้นที่ตัดข้ามของช่องทางเพื่อได้รับข้อมูลการไหล.

เนื่องจากการวัดกระแสด็อปปเลอร์ ใช้ความเร็วของการกระจายเสียงในน้ํา และความเร็วของการกระจายเสียงในน้ําอุปกรณ์มีเซ็นเซอร์อุณหภูมิที่ติดตั้งในการวัดอุณหภูมิ, แล้วแก้ไขความเร็วของเสียง

การวัดความลึกของระดับใช้เซ็นเซอร์ความดันในการวัดระยะทางระหว่างตําแหน่งของเซ็นเซอร์ความเร็วการไหลและระดับของของเหลว

3ปารามิเตอร์สินค้า

3.1 คุณสมบัติของผลิตภัณฑ์

◆ ประเภทการวัด: ความเร็วจุด, ระดับของของเหลว, อุณหภูมิ, อัตราการไหล

◆ ประเภท การ ป้องกัน: IP68

◆ วิธี วัด: ออนไลน์

◆ หลักการวัด: วิธีด็อปปเลอร์เสียง, วิธีพื้นที่ความเร็ว

◆ แหล่ง ไฟ: แบตเตอรี่, พลังงาน แสงอาทิตย์, แรงไฟฟ้า

◆สัญญาณออก: Modbus RS485

◆ เนื้อหาของสัญญาณออก: ความเร็วจุด, กระแสทันที, กระแสสะสม, ระดับน้ํา, อุณหภูมิ

◆สัญญาณออก (เครื่องพลังงานภายนอก): 4 ~ 20mA

◆ 4 ~ 20mA เนื้อหาสัญญาณออก: กระแสทันที

◆ ความต้องการของ pH ของของเหลว: pH 6 ~ 8

◆ ความ จําเป็น ความ ดัน ของ น้ํา: 1 บรรยากาศ มาตรฐาน ใน สภาพ แวดล้อม ธรรมชาติ

◆ การใช้พลังงานในการทํางานต่อเนื่อง:12V*65mA=12V*0.065A≈0.8W

3.2 ดัชนีการวัด

3.3 รายละเอียด

4.Aกรณีการใช้
