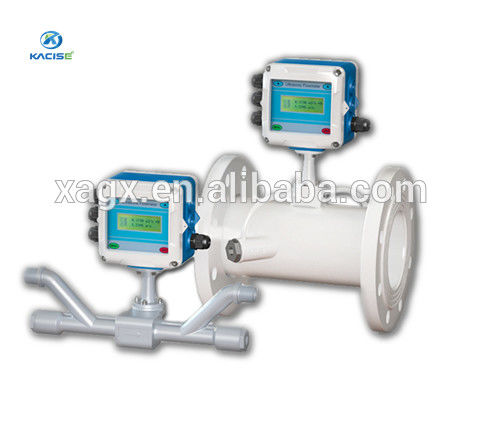

เครื่องวัดมวลไหลของอากาศด้วยเสียงฉีด ultrasonic ด้วยผลิต 4-20mA ขนาดท่อ 15mm-6000mm และความแม่นยํา 1.0%

รายการ

รายละเอียด

หน่วยหลัก

ความถูกต้อง

ดีกว่า ± 1%

ความซ้ํา

ดีกว่า 0.2%

หลักการ

หลักการวัดเวลาขนส่ง

การวัด

ระยะเวลา

500ms

การแสดง

LCD พร้อมแสงเบื้องหลัง, แสดงการกระจายน้ํา / ความร้อนสะสม, การกระจายน้ํา / ความร้อนทันที, ความเร็ว, เวลา เป็นต้น

ผลิต

การออกอานาล็อก: 4-20mA หรือ 0-20mA การออกปัจจุบัน ความขัดขวาง 0∼1kWความแม่นยํา 0.1%

การออก OCT: สัญญาณความถี่ (1~9999HZ)

การออกเรเล่: มากกว่า 20 สัญญาณแหล่ง (ไม่มีสัญญาณ, กระแสกลับ เป็นต้น)

สายพานลําดับ RS485

หน่วยงาน

การเข้าแบบแอนาล็อก 3 ครั้ง

การเข้าของตัวต่อสู้ PT100 สามสาย (ไม่จําเป็น)

หน้าที่อื่น ๆ

จดบันทึกข้อมูลรวมของ 64 วัน / 64 เดือน / 5 ปีที่ผ่านมาโดยอัตโนมัติ

เวลาเปิดไฟและอัตราการไหลที่ตรงกันของ 64 ครั้งสุดท้ายของการเปิดและปิดไฟ

สถานะการทํางานของเครื่องมือในช่วง 64 วันที่ผ่านมา

ท่อ

สาร

เหล็ก, เหล็กไร้ขัดเหล็ก, เหล็กเหล็กเหล็ก, ท่อซีเมนต์, ทองแดง, PVC, อลูมิเนียม, FRP ฯลฯ

ขนาด

15-6000 มม.

ส่วนท่อตรง

ในลําไหลขึ้นมันต้องเกิน 10D ในลําไหลลงมันต้องเกิน 5D ในลําไหลขึ้นความยาวต้องเกิน 30D จากการเข้าถึงของปั๊ม

น้ําเหลว

ชนิด

น้ํา น้ําทะเล น้ําเสียอุตสาหกรรม น้ําเหลวกรดและแอลคาลี อัลโคฮอล์ บียร์ น้ํามันทุกชนิดที่สามารถส่งเสียงฉายา

อุณหภูมิ

มาตรฐาน: -30 °C - 90 °C,อุณหภูมิสูง: -30 °C - 160 °C

ความคับคับ

ต่ํากว่า 10000ppm, มีกระบอกเล็ก ๆ น้อย ๆ

ทิศทางการไหล

การวัดสองทิศ การวัดการไหลผ่าน/ความร้อน

สิ่งแวดล้อม

อุณหภูมิ

หน่วยหลัก: -30 °C - 80 °C

เครื่องแปลง: -40°C -110°C เครื่องแปลงอุณหภูมิ: เลือกตามคําถาม

ความชื้น

หน่วยหลัก: 85% RH

เครื่องแปลง: สามารถดําน้ําได้ ความลึกของน้ําต่ํากว่า 3 เมตร

เคเบิล

สาย Twisted Pair Line ความยาวมาตรฐาน 20m สามารถขยายไป 500m (ไม่แนะนํา) ติดต่อผู้ผลิตเพื่อความต้องการสายไฟฟ้าที่ยาวกว่า

อินเตอร์เฟซ RS-485 ระยะทางการส่งถึง 1000m

พลังงาน

AC220V หรือ DC24V

การบริโภคพลังงาน

ต่ํากว่า 1.5W

โปรต็อกอล

MODBUS, M-BUS, Fuji extended protocol และโปรโตคอลโรงงานอื่นๆ
