Place of Origin:
China
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
CE
Model Number:
KLD802
วิดีโอ

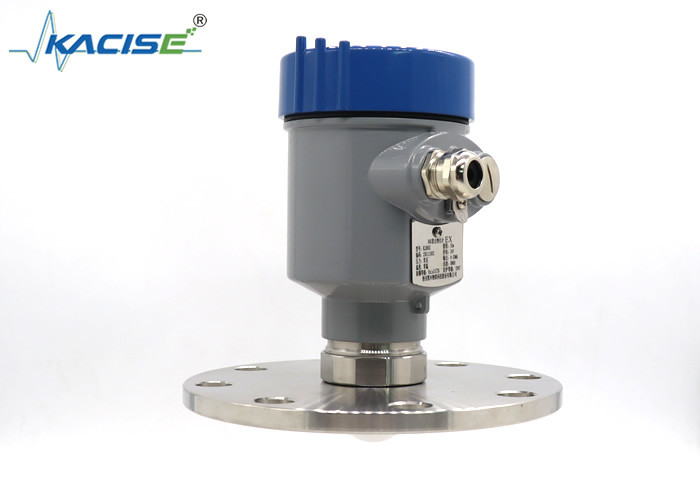

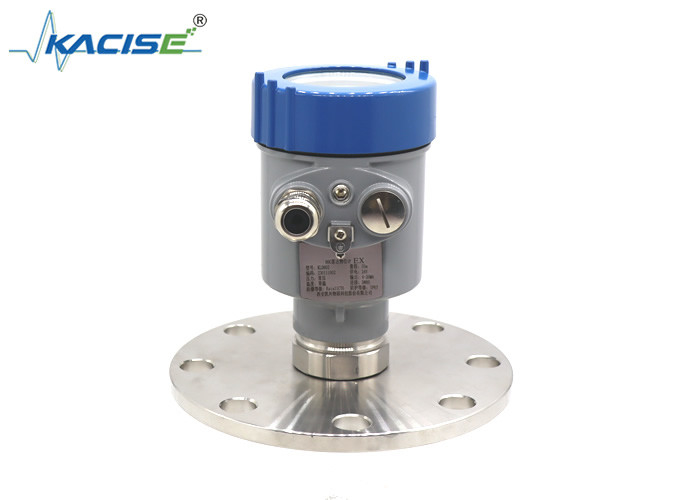

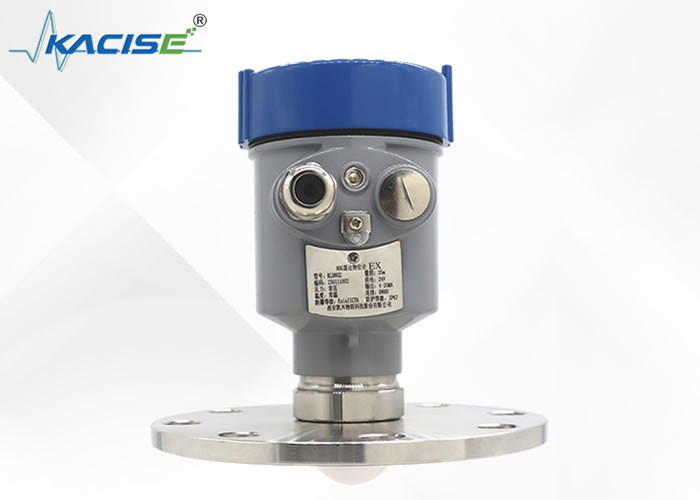

KLD802 เครื่องตรวจจับระดับเรดาร์ พร้อมแอนเทนน่าเลนส์ PTFE ที่ไม่ติดต่อ เพื่อวัดระดับอย่างต่อเนื่อง
คําแนะนํา
KLD802 Radar Level Sensor เป็นอุปกรณ์ที่มีความทันสมัยสูง มีแอนเทนเน่เลนส์ PTFE ที่ไม่ติดต่อ ซึ่งเป็นองค์ประกอบสําคัญในการทํางานที่โดดเด่นการออกแบบแอนเทนนี่ทําให้การวัดระดับได้อย่างต่อเนื่อง โดยไม่ต้องสัมผัสทางกายภาพกับสารที่วัดมันเหมาะสําหรับการใช้งานที่หลากหลายที่ความแม่นยําและความน่าเชื่อถือเป็นสิ่งจําเป็นเซ็นเซอร์ ใช้ เทคโนโลยี ราดาร์ เพื่อ ส่ง โคลน ไฟฟ้า และ จากนั้น วิเคราะห์ สัญญาณ ที่ สะท้อน เพื่อ กําหนด ระดับ ของ ของเหลว หรือ ของ แข็งแรง อย่าง แม่นยําด้วยการสร้างที่ทนทานและความสามารถในการวัดที่แม่นยํา สามารถทํางานได้อย่างมีประสิทธิภาพในสภาพแวดล้อมอุตสาหกรรมต่างๆการให้ข้อมูลระดับแม่นยําและในเวลาจริง เพื่อการควบคุมกระบวนการและการจัดการคลังสินค้าที่มีประสิทธิภาพ.
ลักษณะ
1การวัดโดยไม่ต้องสัมผัส
การวัดจะไม่ถูกส่งผลกระทบโดยการเปลี่ยนแปลงในคุณสมบัติของสื่อหรือสภาพกระบวนการ เช่น อุณหภูมิ ความดันหรือความเข้มข้นของฝุ่น การปรับการตั้งค่าง่ายการกําจัดความจําเป็นในการเติมและถอนถังการประหยัดเวลาในการเริ่มต้นเครื่องมือและทําให้เครื่องมือเป็นจริงไม่มีการบํารุงรักษา
2ระยะการวัดขนาดใหญ่และพื้นที่ตาบอดขนาดเล็ก
ระยะการวัดคือ 0.1 ~ 120m ซึ่งโดยพื้นฐานจะตอบสนองความต้องการในการวัดของสภาพการทํางานในสถานที่
3ขนาดแอนเทนน่าเล็ก มุมรังสีเล็ก และความสามารถในการโฟกัส
มันสะดวกสําหรับการติดตั้งราดาร์ในสถานที่. มันมีความสามารถต่อต้านการขัดขวางที่แข็งแกร่งสําหรับสภาพแวดล้อมภายในถัง. ตัวอย่างเช่น มีการปั่น, รอบอุ่นโค้ล, แบฟล์, เป็นต้นในถังหรือผลการวัดในท่อตรงยังดี.
4ความแม่นยําสูง
ความแม่นยําสามารถบรรลุ ± 2 มม ซึ่งสามารถตอบสนองความต้องการความแม่นยําของสภาพการทํางานที่ไม่ใช้อัดขนาดได้อย่างเต็มที่
5ความยาวคลื่นของสัญญาณนั้นสั้น
มันดีกว่าสําหรับการวัดระดับของผงฝุ่น, ส่วนละอองและอื่น ๆ
| กลาง | น้ําเหลวที่ไม่เกรี้ยว น้ําเหลวที่เกรี้ยวน้อย |
| ระยะการวัด | 0.1m~10/20/30/60/100m |
| การเชื่อมต่อกระบวนการ | แฟลนซ์ ≥ DN80 |
| อุณหภูมิกระบวนการ | -40~110°C |
| ความดันกระบวนการ | -0.1~1.6MPa |
| ขนาดแอนเทนนา | แอนเทนเน่เลนส์ 32 มิลลิเมตร |
| วัสดุแอนเทนนา | PTFE |
| ความถูกต้อง | ±2mm (ระยะต่ํากว่า 35m)
±5mm (ระยะระหว่าง 35m และ 100m) |
| ประเภทการป้องกัน | IP67 |
| ความถี่กลาง | 80GHz |
| มุมการเปิด | 3° |
| พลังงานไฟฟ้า | 2 สาย / DC24V |
| สายสี่สาย /DC12 ~ 24V | |
| สายสี่สาย / AC220V | |
| กล่อง | อลูมิเนียม/พลาสติก/สแตนเลส |
| การออกสัญญาณ | 2 สาย: 4...20mA/โปรโตคอล HART |
| สายสี่สาย: 4...20mA/ RS485 Modbus |
ขนาดสินค้า
หน่วยในมม:
วิธีการติดตั้ง
การติดตั้ง Flange
เมื่อใช้การติดตั้ง flange ระยะทางขั้นต่ําระหว่างอุปกรณ์และถัง
กําแพงควรมีขนาด 200 มิลลิเมตร
1 ระดับระนาบข้อมูล
2 ศูนย์ของภาชนะหรือแกนของ symmetry
การติดตั้งเครื่องยก
เครื่องตรวจจับระดับราดาร์สามารถวัดของเหลว, หมากและของแข็ง เครื่องตรวจจับระดับราดาร์มีแรงกดดันและอุณหภูมิทนทาน และจะไม่ได้รับผลกระทบจากสื่อการวัดระหว่างการวัดและมีความแม่นยําในการวัดสูงในส่วนของการติดตั้ง หากสามารถใช้และติดตั้งได้อย่างถูกต้อง มันจะมีผลในการวัดที่ดีและรับประกันข้อมูลที่แม่นยํา
สําหรับการติดตั้งเซ็นเซอร์ระดับราดาร์ เราควรให้ความสําคัญกับสองจุด
หนึ่งคือการประกันระดับวัสดุชนิดตั้งตามลําดับหลังจากที่เป้าไปที่ระดับวัสดุเป้าหมาย และอีกอย่างคือการหลีกเลี่ยงเสียงสะท้อนเท็จ ดังนั้นเมื่อติดตั้ง เราแนะนํา
1เครื่องวัดระดับเรดาร์ ควรติดตั้งห่างจากผนังของถังอย่างน้อย 20 ซม.อย่าติดตั้งเครื่องวัดระดับราดาร์เหนือท่อเข้าน้ําและในกลางของภาชนะไม่งั้นจะมีเสียงสะท้อนเท็จมากมาย ซึ่งจะขัดขวางการรับสัญญาณปกติ
2หากเครื่องวัดระดับระดับราดาร์ไม่สามารถรักษาระยะทางที่เหมาะสมจากผนังของถัง เนื่องจากเส้นผ่าคอนเทนเนอร์ค่อนข้างเล็กหรือเหตุผลอื่น ๆสะท้อนเสียงเท็จจะปรากฏบนผนังของถังและระดับระดับระดับราดาร์เมื่อระยะห่างเล็ก, ดังนั้นการแก้ไขมันจําเป็นที่จะเก็บ echoes ผิดเพื่อหลีกเลี่ยงความผิดพลาดในอนาคต.
3. หากภาชนะการติดตั้งเป็นโคลนหรือโคลน, คุณจําเป็นต้องใส่ใจในการติดตั้ง. เมื่อใช้มัน,วงศ์เรดาร์ของเครื่องวัดระดับเรดาร์ถึงจุดต่ําสุดของด้านล่างของถัง. ถ้าระดับของของเหลวต่ํากว่าจุดนี้ มันไม่สามารถวัดได้. เป้าหมายของการปรับจุดต่ําสุดคือการประกันความแม่นยําของข้อมูลการวัด
