OEM 60m FMCW Radar Level Transmitter Radar Level Gauge for Water Tank

OEM 60m FMCW Radar Level Transmitter Radar Level Gauge สําหรับถังน้ํา

เครื่องส่งระดับราดาร์ FMCW ขนาด 60m ของ OEM หรือเรียกกันอีกว่า ราดาร์เลเวลเกจ เป็นทางออกที่โดดเด่นสําหรับการวัดระดับถังน้ํามันใช้เทคโนโลยี Frequency-Modulated Continuous Wave (FMCW), ซึ่งทําให้การตรวจสอบระดับน้ํามีความแม่นยําและน่าเชื่อถือสูง. ด้วยระยะการวัดสูงสุด 60 เมตร, มันสามารถจัดการกับถังน้ําขนาดต่าง ๆ.อุปกรณ์นี้ถูกออกแบบด้วยคุณสมบัติที่ทันสมัยและการสร้างที่ทนทานเพื่อทนต่อสภาพแวดล้อมที่แตกต่างกันมันให้ผลงานที่มั่นคง การันตีการติดตามระดับน้ําอย่างแม่นยําและต่อเนื่องความสามารถในการติดตั้งและการบูรณาการที่ง่ายทําให้มันเป็นตัวเลือกที่นิยมในหมู่ผู้ผลิตที่ต้องการตัวส่งระดับราดาร์ที่ปรับแต่งและมีประสิทธิภาพสําหรับการใช้งานถังน้ํา.

1ขนาดสินค้า



2หลักการทํางาน

แอนเทนเน่ราดาร์ส่งผลลัพธ์ไมโครเวฟแคบ ซึ่งจะสะท้อนกลับเมื่อมันถึงพื้นผิวของสื่อที่ทดสอบ และจากนั้นได้รับอีกครั้งโดยระบบแอนเทนเน่สัญญาณจะถูกส่งไปยังวงจรไฟฟ้าและต่อมาแปลงเป็นสัญญาณระดับเนื่องจากความเร็วในการถ่ายทอดของไมโครเวฟเร็วมาก เวลาที่ใช้ในการถ่ายทอดไมโครเวฟไปยังผิวของสื่อที่ทดสอบและจากนั้นสะท้อนกลับเกือบ 0.

ครับ
3ลักษณะทางเทคนิค

ราดาร์คลื่นมิลลิเมตร ความแม่นยําในการวัดสามารถถึง ± 2 มิลลิเมตร และเขตตาบอดในการวัดขั้นต่ํา 0.05 ม.
ขนาดแอนเทนน์ที่เล็กกว่า จะตอบสนองการวัดสภาพการทํางานมากขึ้น
✓ อานเตนนาเลนส์ที่หลากหลาย มุมการยิงที่เล็กกว่า พลังงานที่มุ่งเน้นมากขึ้น สัญญาณสะท้อนที่แข็งแกร่งขึ้น และความน่าเชื่อถือสูงกว่าสินค้าราดาร์อื่น ๆ ในสภาพอุตสาหกรรมและเหมืองแร่เดียวกัน
✅ มีการเจาะเข้าไปที่แข็งแกร่งขึ้น และสามารถใช้ได้ปกติในกรณีของการติดต่อและการบด
∆ ระยะสัญญาณไดนามิคใหญ่กว่า และการวัดสื่อดียิเลคทริกคงที่ต่ําคงที่กว่า
การวัดแบบหลายแบบ, การตอบสนองของเรดาร์ในโหมดวัดเร็ว

4รายละเอียดเทคนิคและการเลือกรุ่น

5ความต้องการในการติดตั้ง
เมื่อติดตั้งอุปกรณ์, หลีกเลี่ยงการติดตั้งมันเหนือช่องเข้าของวัสดุ, และพยายามหลีกเลี่ยงวัตถุต่าง ๆ ที่ส่งผลกระทบต่อสัญญาณ, เช่นการสั่นปัด, ฯลฯ


6การเชื่อมต่อไฟฟ้า

พลังงาน
(4?? 20) mA/HART ((2 สาย)
ไฟไฟฟ้าและสัญญาณกระแสไฟฟ้าออกแบ่งปันสายไฟฟ้าที่ป้องกันสองแกน โปรดดูข้อมูลทางเทคนิคสําหรับช่วงความกระชับกําลังไฟฟ้าเฉพาะเจาะจง

(4?? 20) mA ((4สาย/6สาย)
พลังงานไฟฟ้าต้องใช้เป็นส่วนตัวและสายไฟฟ้าที่ป้องกันด้วยสี่แกนใช้สําหรับไฟฟ้าและสัญญาณปัจจุบัน (สัญญาณปัจจุบันและอินเตอร์เฟซ RS485 สามารถออกได้ในเวลาเดียวกัน, และสายเคเบิลที่ป้องกัน 6 หลักที่จําเป็นสําหรับการออกพร้อมกัน)

RS485/Modbus
พลังงานไฟฟ้าต้องการที่จะได้รับพลังงานแยกกัน, และสายไฟฟ้าที่ป้องกันสี่แกนถูกใช้สําหรับการให้พลังงานและสัญญาณดิจิตอล. (สัญญาณปัจจุบันและ RS485 อินเตอร์เฟซสามารถออกในเวลาเดียวกัน,และใช้สายไฟฟ้าที่ป้องกัน 6 หลักในการออกพร้อมกัน)

7. การเชื่อมต่อ

8คู่มือความปลอดภัย

กรุณาปฏิบัติตามข้อบังคับของกฎระเบียบการติดตั้งไฟฟ้าในท้องถิ่นการทํางานทั้งหมดกับองค์ประกอบไฟฟ้าของเครื่องมือจะต้องทําโดยมืออาชีพที่ได้รับการฝึกอบรมอย่างเป็นทางการ. กรุณาตรวจสอบป้ายชื่อของเครื่องมือเพื่อให้แน่ใจว่ารายละเอียดสินค้าตอบสนองความต้องการของคุณกรุณาตรวจสอบว่าความดันของเครื่องไฟฟ้าสอดคล้องกับความต้องการบนป้ายชื่อของอุปกรณ์.

9.ระดับการป้องกัน

อุปกรณ์นี้ตอบสนองอย่างเต็มที่ความต้องการของชั้นคุ้มกัน IP66/67 กรุณาให้ความแข็งแกร่งของหัวปิดสายไฟฟ้า

วิธีการรับรองว่าอุปกรณ์ตอบสนองความต้องการของ IP67:
พิจารณาให้แน่ใจว่า หัวประปาไม่ได้เสียหาย
ดูว่าสายไฟไม่เสียหาย
กรุณาให้แน่ใจว่าสายไฟที่ใช้ตรงกับความต้องการของระเบียบการเชื่อมต่อไฟฟ้า
ก่อนการเข้าสู่อินเตอร์เฟซไฟฟ้า, บังเคเบิลลงเพื่อให้แน่ใจว่าน้ําจะไม่ไหลเข้าไปในเรือน, ดู 1
กรุณาขัดเส้นเลือดขอด, ดู 2
กรุณาเชื่อมต่ออินเตอร์เฟซไฟฟ้าที่ไม่ได้ใช้งานด้วยสปัคตาบอด ดู 3

10.เส้นตรงของเซ็นเซอร์

มุมขั้ว
มุมรังสีคือมุมรังสีที่ความหนาแน่นของพลังงานของคลื่นราดาร์ถึงครึ่งหนึ่งของค่าสูงสุดของมัน (ความกว้าง 3dB)ไมโครเวฟ ออก สัญญาณ นอก ระยะ แสง และ สามารถ ได้ รับ การ สะท้อน จาก วัตถุ ที่ สะกัด.




ยิ่งขนาดแอนเทนเนียใหญ่และมุมรังสี α เล็กเท่าไหร่ ยิ่งเสียงสะท้อนการขัดแย้งจะน้อยลง
สําหรับการวัดที่แม่นยํามากขึ้น หลีกเลี่ยงการติดตั้งอุปกรณ์ภายในใด ๆ (เช่นสวิทช์ขั้นต่ํา, เครื่องตรวจวัดอุณหภูมิ, ฐาน, แหวนระยะว่าง, สายโค้ลความร้อน, แบฟล์, เป็นต้น)) ภายในช่วงของรังสีสัญญาณ.

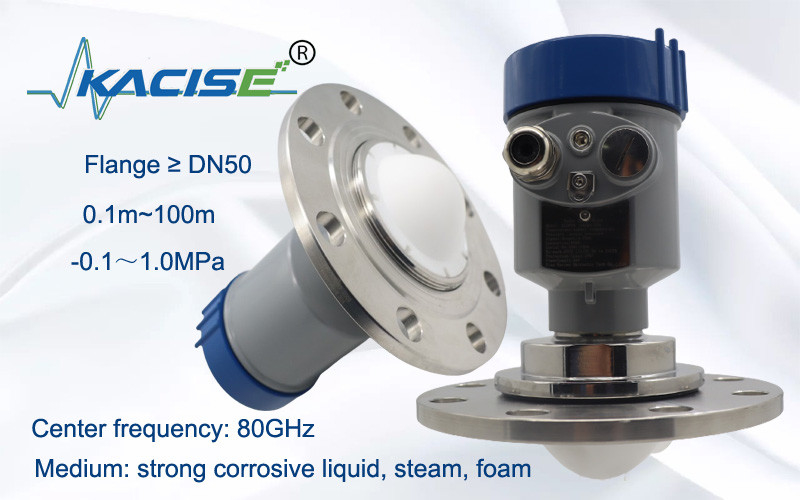

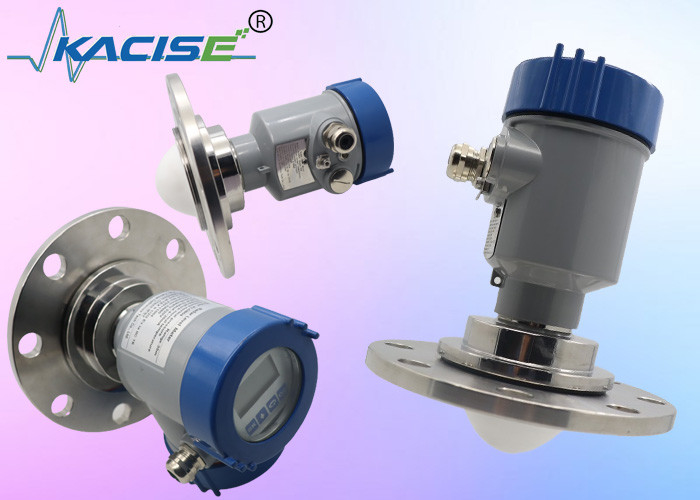

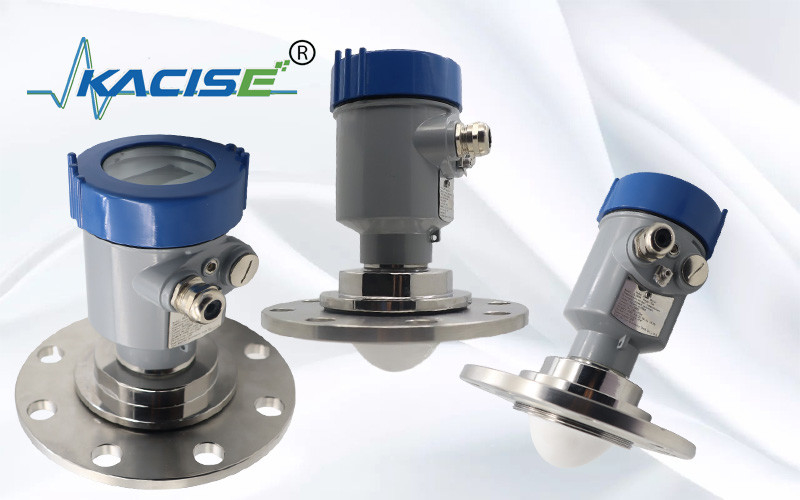

โชว์สินค้าชุด KLD800
