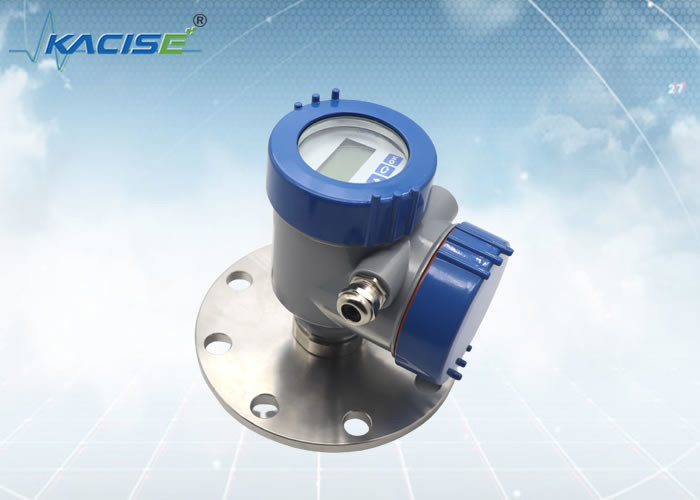

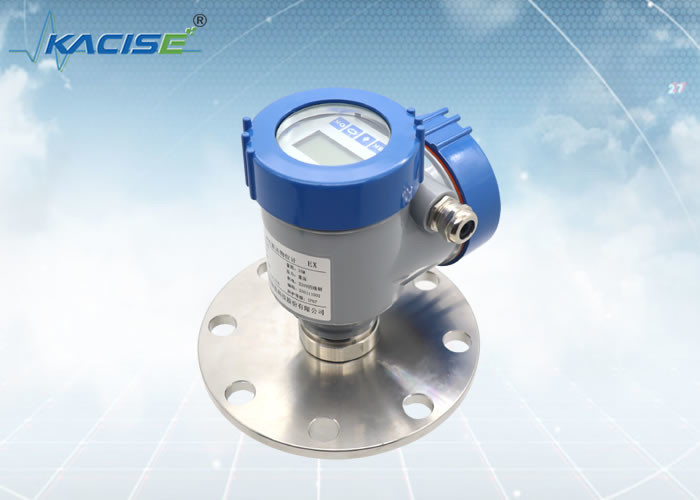

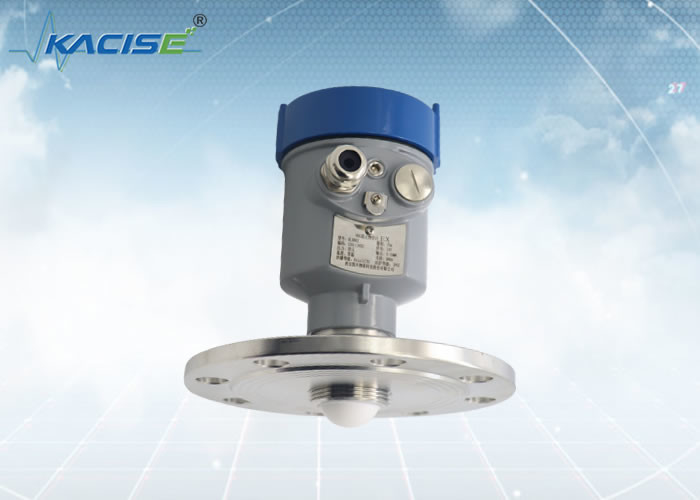

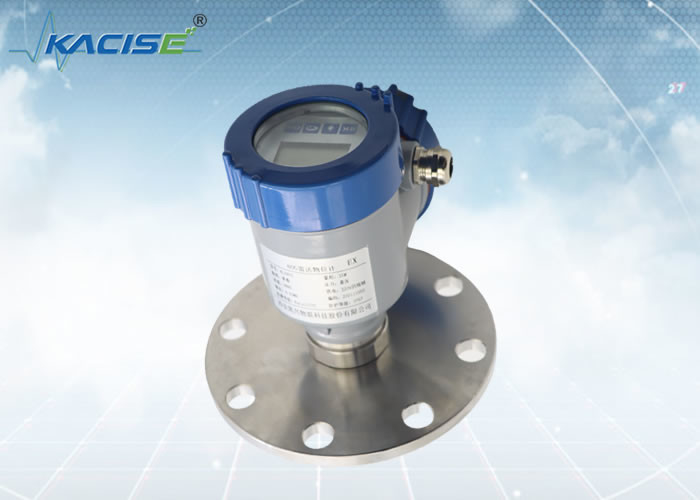

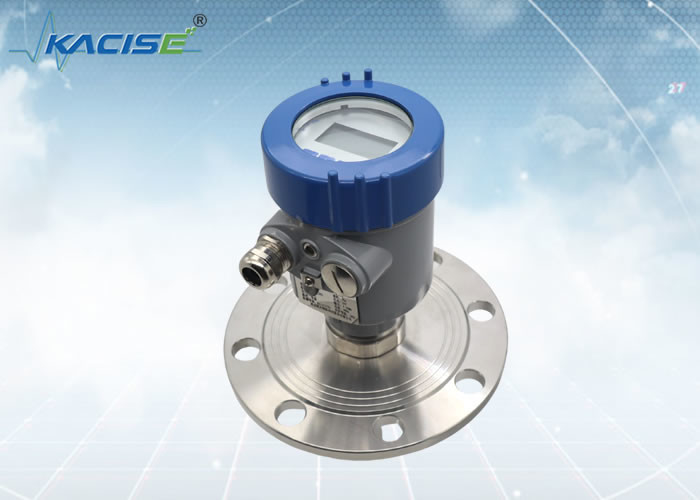

KLD802 PTFE Antenna 80 GHz Radar Level Sensor with 3° Beam Angle สําหรับการวัดของเหลวอย่างแม่นยํา

ระดับในการโฟกัส
KLD802 ทำงานด้วยความถี่การส่งข้อมูล 80 GHz ด้วยเสาอากาศขนาด 80 มม. ส่งผลให้มุมลำแสงเพียง 3° เซ็นเซอร์เรดาร์จะรับเฉพาะการสะท้อนที่ชัดเจนและชัดเจนจากพื้นผิวผลิตภัณฑ์เท่านั้น ทำให้การวัดมีความแม่นยำและเชื่อถือได้มากขึ้น

เซ็นเซอร์เรดาร์รุ่นก่อนๆ จำเป็นต้องมีอุปกรณ์ติดตั้งในกระบวนการผลิตที่มีขนาดต่ำสุด 1½" เพื่อให้ได้การโฟกัสสัญญาณที่เพียงพอ ด้วยเหตุนี้ จึงแทบเป็นไปไม่ได้เลยที่จะใช้เซ็นเซอร์เรดาร์บนภาชนะขนาดเล็กมากซึ่งมีช่องเสียบขนาดเล็กโดยทั่วไป KLD802 ทำงานด้วยความถี่ในการส่ง 80 GHz ซึ่งสอดคล้องกับปัจจัย 3 เมื่อเทียบกับเทคโนโลยีที่ใช้จนถึงปัจจุบัน ด้วยเหตุนี้ ระบบเสาอากาศและการติดตั้งกระบวนการจึงสามารถมีขนาดที่เล็กลงตามลำดับ

• การวัดแบบไม่สัมผัสด้วยหลักการทำงานของ FMCW
• มุมลำแสงมีขนาดเล็กและง่ายกว่าสำหรับเครื่องมือในการหลีกเลี่ยงการรบกวนจากสิ่งกีดขวางที่อาจเกิดขึ้น
• ขนาดเสาอากาศของเรดาร์มีขนาดเล็กและง่ายต่อการติดตั้ง โซนตายด้านบนมีขนาดเล็กลง เหมาะสำหรับการตรวจสอบน้ำในแม่น้ำ

เมื่อใช้การติดตั้งหน้าแปลน ระยะห่างขั้นต่ำระหว่างเครื่องมือกับผนังถังควรอยู่ที่ 200 มม.

① ระนาบข้อมูล

② ศูนย์กลางเรือหรือแกนสมมาตร

เมื่อติดตั้งเครื่องมือ ให้หลีกเลี่ยงการติดตั้งเหนือช่องป้อนวัสดุ และพยายามหลีกเลี่ยงวัตถุต่างๆ ที่ส่งผลต่อสัญญาณ เช่น ไม้พายกวน เป็นต้น

ภายใต้สภาพการทำงานที่ซับซ้อนอย่างยิ่ง เครื่องมือสามารถทำงานได้ตามปกติหากไม่มีสิ่งกีดขวางในพื้นที่ที่มีรัศมี 20 ซม. ตรงกลางจุดติดตั้ง

ความสูงสปูลการติดตั้งสูงสุด H สูงสุดขึ้นอยู่กับเส้นผ่านศูนย์กลางของสปูลการติดตั้ง D และขนาดของมุมการเปิดตัวผลิตภัณฑ์

การเชื่อมต่อการติดตั้งนานเกินไปจะส่งผลต่อประสิทธิภาพของเรดาร์
