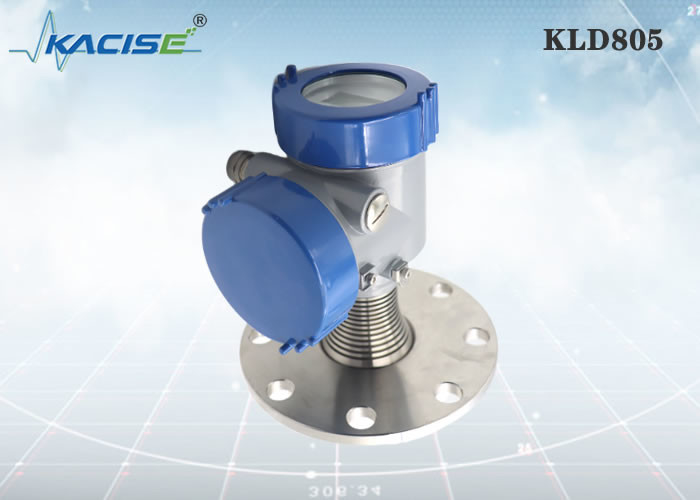

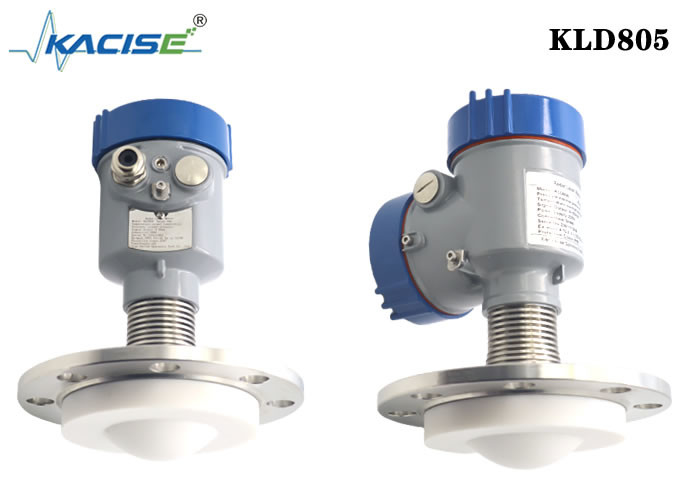

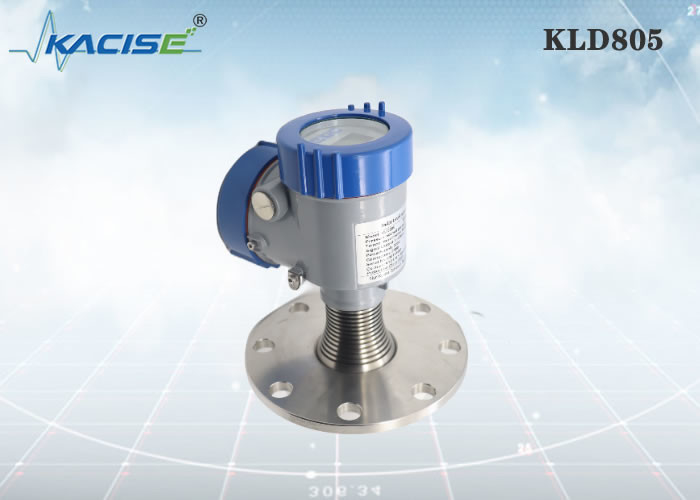

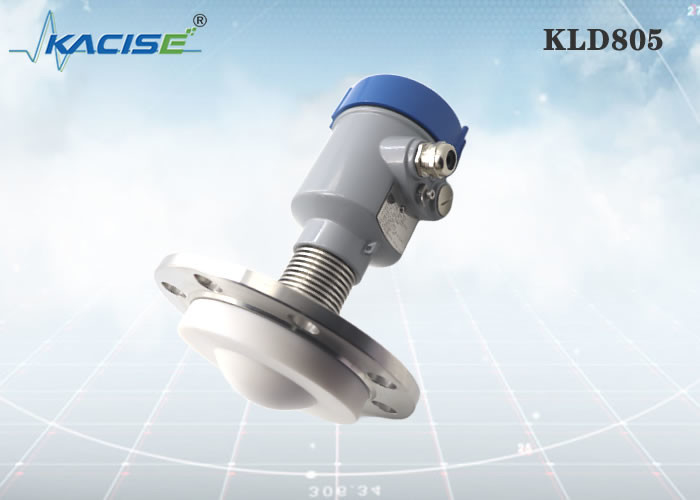

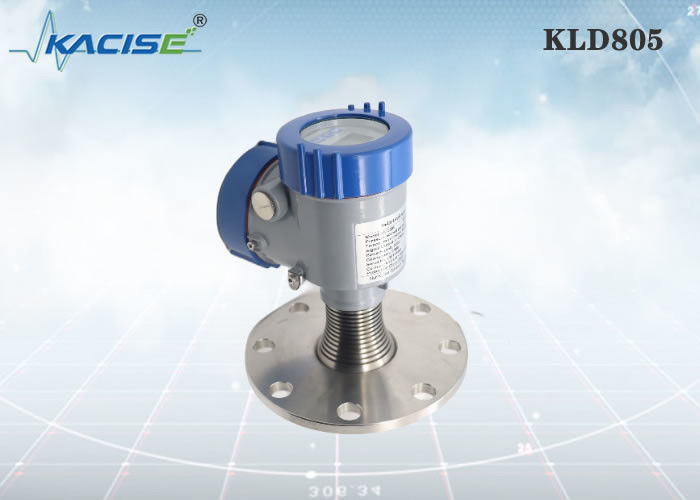

KLD805 80G เครื่องวัดระดับราดาร์สําหรับสภาพแวดล้อมอุณหภูมิสูงและแรงดันสูง พร้อมแอนเท่น PTFE

คําแนะนํา

ความแตกต่างในการใช้ ระดับราดาร์ ระยะความถี่ของตัวส่งสัญญาณ

สิ่งแวดล้อมที่สกปรกและมลพิษ

การใช้งานยาวนาน ความสกปรกและสารปนเปื้อนที่สะสมอยู่บนแอนเทนน์ จะส่งผลต่อความแข็งแรงและทิศทางของสัญญาณราดาร์ดินที่ครอบคลุมแอนเทนน์ จะดูดซึมพลังงานมากขึ้นและทิศทางของรังสีอาจเปลี่ยนแปลง ส่งผลให้เกิดการสูญเสียความแข็งแรงของสัญญาณ ดังนั้นเทคโนโลยีความถี่ต่ําและความถี่กลางจึงเหมาะสมกว่า

ถังเก็บของที่มีสารดิบและ/หรือควาย

การปั่นและควันสามารถทําให้การสะท้อนแสงบนพื้นผิวของผลิตภัณฑ์ถูกปิดบังโดยเสียงกระจายของน้ํา ซึ่งเป็นปัญหามากสําหรับสัญญาณความถี่สูงดังนั้นเทคนิคความถี่กลางและต่ํา เป็นทางเลือกที่ดีกว่า. แอนเทนน่าที่มีพื้นผิวเรียบและแนวราบ ควรหลีกเลี่ยงเสมอสําหรับการดึงดูด

ความร้อนสูงและการสั่น

ต้องเลือกเครื่องวัดระดับระดับราดาร์คลื่นมิลลิเมตร 80G โดยวัดระดับราดาร์ 80G มีความถี่ในการส่งสัญญาณสูง และมีการเจาะเข้าที่ดี และไม่ถูกผลกระทบจากควายมุมการส่ง 2 ° สามารถป้องกันได้อย่างมีประสิทธิภาพการแทรกแซงของใบเลื่อยอัลกอริทึมการติดตามเสียงสะท้อนที่โดดเด่น หลีกเลี่ยงการอ่านเสียงสะท้อนหลายครั้งเมื่อระดับวัสดุสูง

การใช้งานที่มีความวุ่นวาย, คลื่นและคลื่น

คลื่นและคลื่นคลื่นมักพบได้บนผิวของของเหลวในกระบวนการในถังขนาดใหญ่ และความวุ่นวายนี้เป็นอันตรายมากสําหรับการวัดความถี่สูงอุปกรณ์ระดับความถี่ต่ําและกลางปล่อยคลื่นยาวนานกว่าทําให้พวกเขาทํางานได้ดีขึ้น

การใช้ฟอง

เช่นเดียวกับฝุ่นและความแข็ง โครงผงบนผิวของของเหลวสามารถดูดซึมสัญญาณราดาร์ ทําให้การวัดแม่นยํายากขึ้น ความถี่ต่ําทํางานดีที่สุดกับผงหนา เช่นเบียร์เมลาสสําหรับฟองที่เบากว่า, mids ทํางานได้ดี. เทคนิคความถี่สูงควรหลีกเลี่ยงในการใช้ฟอง.

รายละเอียด

KLD805

สายกลาง: น้ําเหลวที่เกรี้ยวแรง, คัน, ผสม อุณหภูมิสูง และความดันสูง ระยะการวัด: 0.1m~10/20/30/60/100m การเชื่อมต่อกระบวนการ: แฟลนจ์ ≥ DN80 อุณหภูมิกระบวนการ: -40~200°C ความดันกระบวนการ: -0.1~2.5MPa ขนาดแอนเทนเน่: แอนเทนเน่เลนส์ 76 มิลลิเมตร (ตามขนาดของฟลานจ์) วัสดุแอนเทนนา: PTFE / เติมรวม ความแม่นยํา: ± 1mm ระดับการป้องกัน: IP67 ความถี่กลาง: 80GHz มุมการเปิดเครื่อง: 3° พลังงานไฟฟ้า: สองสาย / DC24V สายสี่สาย /DC12 ~ 24V สายสี่สาย / AC220V อุปกรณ์: อลูมิเนียม / พลาสติก / เหล็กไร้ขัด การออกสัญญาณ: 2 สาย /4...20mA/โปรโตคอล HART สายสี่สาย 4...20mA/ RS485 Modbus

การติดตั้ง

1. การติดตั้งแฟลน

เมื่อใช้การติดตั้ง flange ระยะทางขั้นต่ําระหว่างเครื่องมือและผนังถังควรเป็น 200 mm

1 ระดับระนาบข้อมูล

2 ศูนย์ของภาชนะหรือแกนของ symmetry

2.เครื่องยก

ความต้องการในการติดตั้ง

เมื่อติดตั้งอุปกรณ์, หลีกเลี่ยงการติดตั้งมันเหนือช่องเข้าของวัสดุ, และพยายามหลีกเลี่ยงวัตถุต่าง ๆ ที่ส่งผลต่อสัญญาณ, เช่นการสั่นปัด, ฯลฯ

ภายใต้สภาพการทํางานที่ซับซ้อนมาก อุปกรณ์สามารถทํางานได้ปกติถ้าไม่มีอุปสรรคใด ๆ ในพื้นที่ที่มีรัศมี 20 ซม.

สัญลักษณ์การเชื่อมต่อการติดตั้ง

ความสูงสูงสุดของสปิลการติดตั้ง H max ขึ้นอยู่กับเส้นกว้างของสปิลการติดตั้ง D และขนาดของมุมการปล่อยสินค้า

การเชื่อมต่อติดตั้งที่นานเกินไป จะส่งผลต่อการทํางานของเรดาร์

ขนาด

มิติของกระเป๋า
หน่วยในมม:

การผลิต:
