เครื่องวัดระดับระดับราดาร์ 80GHz สําหรับถังอุณหภูมิสูงและถังที่เกิดการกัดกรองด้วยเทคโนโลยี FMCW

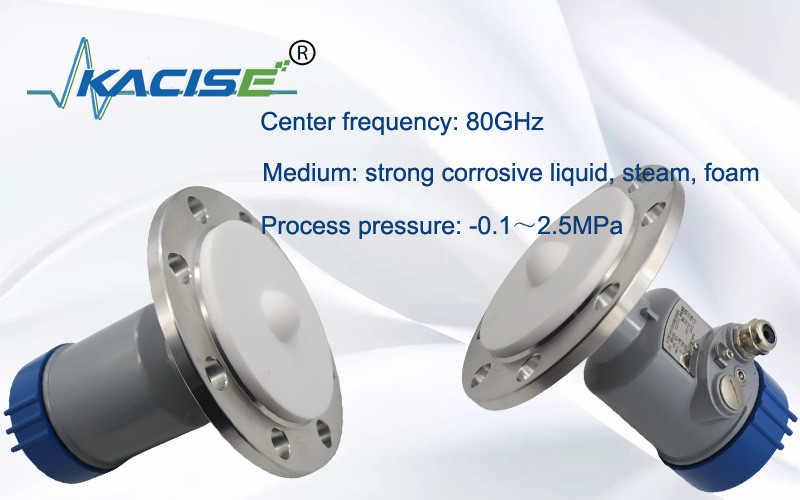

การวัดระดับเรดาร์ 80G เหมาะสำหรับถังอุณหภูมิสูง แรงดันสูง และมีฤทธิ์กัดกร่อน

1.บทนำ

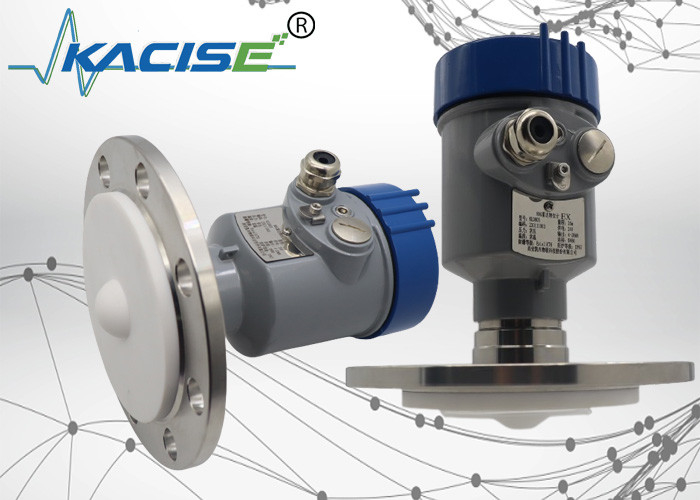

เกจวัดระดับเรดาร์ KLD803 80G ใช้เทคโนโลยี FMCW เสาอากาศส่งสัญญาณเรดาร์ FM ความถี่สูงพร้อมความถี่ที่เพิ่มขึ้นเชิงเส้น สัญญาณที่ส่งหลังจากการสะท้อนของตัวกลางจะได้รับจากเสาอากาศเดียวกัน ความแตกต่างของความถี่ระหว่างสัญญาณที่ส่งและรับจะเป็นสัดส่วนกับระยะทางที่วัดได้ สัญญาณความแตกต่างของความถี่ที่รวบรวมจะผ่าน FFT เพื่อรับสเปกตรัมเสียงสะท้อนและคำนวณระยะทางเป้าหมาย

2.มิติของผลิตภัณฑ์

3. หลักการทำงาน

เสาอากาศเรดาร์จะส่งคลื่นไมโครเวฟแบบแคบซึ่งจะสะท้อนกลับเมื่อไปถึงพื้นผิวของตัวกลางที่ทดสอบ จากนั้นระบบเสาอากาศจะรับอีกครั้ง สัญญาณจะต้องถูกส่งไปยังวงจรไฟฟ้าแล้วแปลงเป็นสัญญาณระดับ เนื่องจากความเร็วในการส่งผ่านของไมโครเวฟเร็วมาก เวลาในการส่งคลื่นไมโครเวฟไปยังพื้นผิวของตัวกลางที่ทดสอบแล้วสะท้อนกลับจึงเกือบเป็น 0

4.คุณสมบัติทางเทคนิค

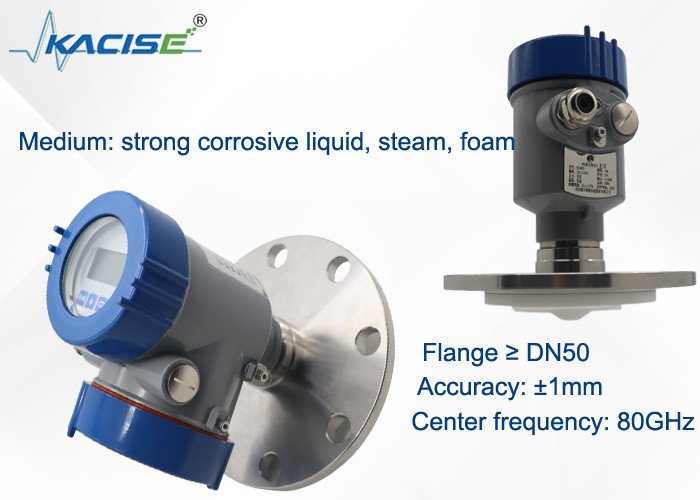

• เรดาร์คลื่นมิลลิเมตร ความแม่นยำในการวัดสามารถเข้าถึงได้ถึง ± 2 มม. และโซนตาบอดการวัดขั้นต่ำคือ 0.05 ม.
• ขนาดเสาอากาศที่เล็กลงช่วยให้วัดสภาพการทำงานได้มากขึ้น
• เสาอากาศแบบเลนส์ที่หลากหลาย มุมการยิงที่เล็กกว่า พลังงานที่มีความเข้มข้นมากขึ้น สัญญาณเสียงสะท้อนที่แรงกว่า และความน่าเชื่อถือที่สูงกว่าผลิตภัณฑ์เรดาร์อื่นๆ ภายใต้สภาวะทางอุตสาหกรรมและเหมืองแร่เดียวกัน
• มีการเจาะทะลุได้ดีกว่าและสามารถใช้งานได้ตามปกติในกรณีที่มีการยึดเกาะและการควบแน่น
• ช่วงสัญญาณไดนามิกมีขนาดใหญ่ขึ้น และการวัดสื่อคงที่ไดอิเล็กทริกต่ำจะมีเสถียรภาพมากขึ้น
• โหมดการวัดหลายแบบ การตอบสนองของเรดาร์ในโหมดการวัดที่รวดเร็ว

5.ข้อกำหนดทางเทคนิคและการเลือกรุ่น

6. ข้อกำหนดในการติดตั้ง

เมื่อติดตั้งเครื่องมือ ให้หลีกเลี่ยงการติดตั้งเหนือช่องป้อนวัสดุ และพยายามหลีกเลี่ยงวัตถุต่างๆ ที่ส่งผลต่อสัญญาณ เช่น ไม้พายกวน เป็นต้น

7. การเชื่อมต่อไฟฟ้า

พาวเวอร์ซัพพลาย

(4~20) mA/HART(2 สาย)
แหล่งจ่ายไฟและสัญญาณกระแสเอาต์พุตใช้สายเคเบิลหุ้มฉนวนแบบสองคอร์ร่วมกัน โปรดดูข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟจ่ายเฉพาะ

(4~20) มิลลิแอมป์ (4 สาย/6 สาย)
แหล่งจ่ายไฟต้องแยกจากกัน และใช้สายเคเบิลหุ้มฉนวน 4 คอร์สำหรับแหล่งจ่ายไฟและสัญญาณปัจจุบัน (สัญญาณปัจจุบันและอินเทอร์เฟซ RS485 สามารถส่งออกได้ในเวลาเดียวกัน และต้องใช้สายเคเบิลหุ้มฉนวน 6 คอร์สำหรับเอาต์พุตพร้อมกัน)

RS485/มดบัส
แหล่งจ่ายไฟจำเป็นต้องจ่ายไฟแยกต่างหาก และใช้สายเคเบิลหุ้มฉนวน 4 แกนสำหรับแหล่งจ่ายไฟและสัญญาณดิจิทัล (สัญญาณปัจจุบันและอินเทอร์เฟซ RS485 สามารถส่งออกได้ในเวลาเดียวกัน และต้องใช้สายเคเบิลหุ้มฉนวน 6 แกนสำหรับเอาต์พุตพร้อมกัน)

8.การเชื่อมต่อ

9.เซนเซอร์เชิงเส้น

มุมลำแสง
มุมลำแสงคือมุมลำแสงที่ความหนาแน่นพลังงานของคลื่นเรดาร์ถึงครึ่งหนึ่งของค่าสูงสุด (ความกว้าง 3dB) ไมโครเวฟปล่อยสัญญาณออกนอกช่วงลำแสงและสามารถสะท้อนโดยวัตถุรบกวนได้
