Place of Origin:
CHINA
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
KLD802
วิดีโอ
วิดีโอ

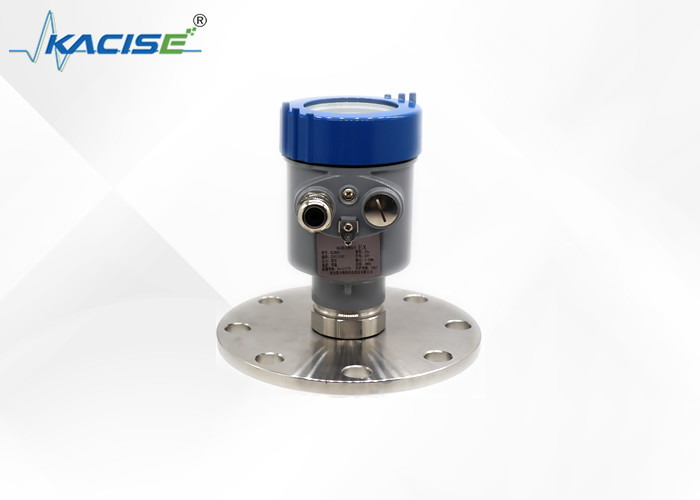

30m KLD802 ความดันสูง OEM 80G 1 มม ความแม่นยํา ไม่ติดต่อ ระดับระดับราดาร์สําหรับของเหลวที่เกียจเล็กน้อย
เครื่องวัดระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระมันมีเทคโนโลยีเรดาร์ 80G ที่ทําให้การวัดแม่นยําสูงกับขอบความผิดพลาดเพียง 1 มิลลิเมตรระดับความแม่นยํานี้มีความสําคัญในกระบวนการอุตสาหกรรมต่าง ๆ ที่แม้แต่ความแตกต่างเล็ก ๆ น้อย ๆ ในการอ่านระดับของของเหลวสามารถมีผลกระทบที่สําคัญการออกแบบ OEM ให้ความยืดหยุ่นในการบูรณาการในระบบและการตั้งค่าที่แตกต่างกันความสามารถในการทนความดันสูงทําให้มันมีความน่าเชื่อถือในสภาพแวดล้อมที่ต้องการ, การรับรองการติดตามระดับคงและแม่นยําสําหรับเหลว corrosive น้อยโดยเพิ่มประสิทธิภาพและความปลอดภัยโดยรวมของการดําเนินงาน.
1ขนาดสินค้า
2หลักการทํางาน
แอนเทนเน่ราดาร์ส่งผลลัพธ์ไมโครเวฟแคบ ซึ่งจะสะท้อนกลับเมื่อมันถึงพื้นผิวของสื่อที่ทดสอบ และจากนั้นได้รับอีกครั้งโดยระบบแอนเทนเน่สัญญาณจะถูกส่งไปยังวงจรไฟฟ้าและต่อมาแปลงเป็นสัญญาณระดับเนื่องจากความเร็วในการถ่ายทอดของไมโครเวฟเร็วมาก เวลาที่ใช้ในการถ่ายทอดไมโครเวฟไปยังผิวของสื่อที่ทดสอบและจากนั้นสะท้อนกลับเกือบ 0.
3ลักษณะทางเทคนิค
ราดาร์คลื่นมิลลิเมตร ความแม่นยําในการวัดสามารถถึง ± 2 มิลลิเมตร และเขตตาบอดในการวัดขั้นต่ํา 0.05 ม.
ขนาดแอนเทนน์ที่เล็กกว่า จะตอบสนองการวัดสภาพการทํางานมากขึ้น
✓ อานเตนนาเลนส์ที่หลากหลาย มุมการยิงที่เล็กกว่า พลังงานที่มุ่งเน้นมากขึ้น สัญญาณสะท้อนที่แข็งแกร่งขึ้น และความน่าเชื่อถือสูงกว่าสินค้าราดาร์อื่น ๆ ในสภาพอุตสาหกรรมและเหมืองแร่เดียวกัน
✅ มีการเจาะเข้าไปที่แข็งแกร่งขึ้น และสามารถใช้ได้ปกติในกรณีของการติดต่อและการบด
∆ ระยะสัญญาณไดนามิคใหญ่กว่า และการวัดสื่อดียิเลคทริกคงที่ต่ําคงที่กว่า
การวัดแบบหลายแบบ, การตอบสนองของเรดาร์ในโหมดวัดเร็ว
4รายละเอียดเทคนิคและการเลือกรุ่น
| รุ่น | KLD802 |
| กลาง | น้ําเหลวที่ไม่เกรี้ยว น้ําเหลวที่เกรี้ยวน้อย |
| ระยะการวัด | 0.1m~10/20/30/60/100m |
| การเชื่อมต่อกระบวนการ | แฟลนซ์ ≥ DN80 |
| อุณหภูมิกระบวนการ |
-40~110°C |
| ความดันกระบวนการ | -0.1~1.6 MPa |

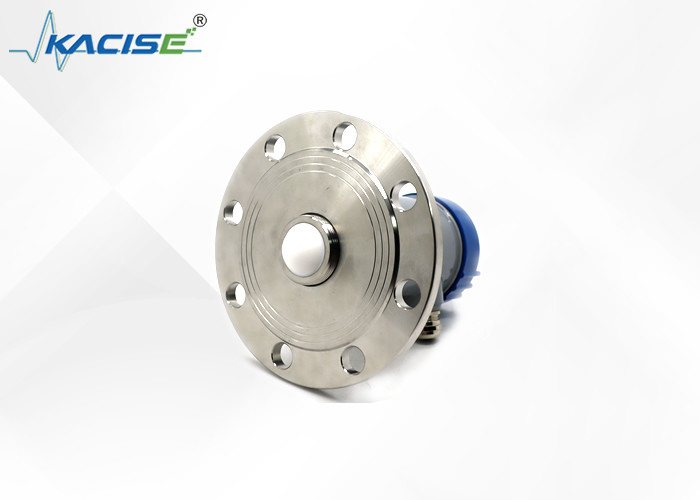

| ขนาดแอนเทนนา | แอนเทนเน่เลนส์ 32 มิลลิเมตร |
| วัสดุแอนเทนนา | PTFE |
| ความถูกต้อง | ±1mm (ระยะต่ํากว่า 35m) ±5mm (ระยะระหว่าง 35m และ 100m) |
| ประเภทการป้องกัน | P67 |
| ความถี่กลาง | 80GHz |
| มุมการเปิด | 3° |
| พลังงานไฟฟ้า | สองสาย / DC24V / สี่สาย / DC12 ~ 24V / สี่สาย / AC220V |
| กล่อง | อลูมิเนียม/พลาสติก/สแตนเลส |
| การออกสัญญาณ | 2 สาย / 4...20mA / โปรโตคอล HART 4 สาย / 4...20mA / RS485 Modbus |
5ความต้องการในการติดตั้ง
เมื่อติดตั้งอุปกรณ์, หลีกเลี่ยงการติดตั้งมันเหนือช่องเข้าของวัสดุ, และพยายามหลีกเลี่ยงวัตถุต่าง ๆ ที่ส่งผลกระทบต่อสัญญาณ, เช่นการสั่นปัด, ฯลฯ
6การเชื่อมต่อไฟฟ้า
พลังงาน
(4?? 20) mA/HART ((2 สาย)
ไฟไฟฟ้าและสัญญาณกระแสไฟฟ้าออกแบ่งปันสายไฟฟ้าที่ป้องกันสองแกน โปรดดูข้อมูลทางเทคนิคสําหรับช่วงความกระชับกําลังไฟฟ้าเฉพาะเจาะจง
(4?? 20) mA ((4สาย/6สาย)
พลังงานไฟฟ้าต้องใช้เป็นส่วนตัวและสายไฟฟ้าที่ป้องกันด้วยสี่แกนใช้สําหรับไฟฟ้าและสัญญาณปัจจุบัน (สัญญาณปัจจุบันและอินเตอร์เฟซ RS485 สามารถออกได้ในเวลาเดียวกัน, และสายเคเบิลที่ป้องกัน 6 หลักที่จําเป็นสําหรับการออกพร้อมกัน)
RS485/Modbus
พลังงานไฟฟ้าต้องการที่จะได้รับพลังงานแยกกัน, และสายไฟฟ้าที่ป้องกันสี่แกนถูกใช้สําหรับการให้พลังงานและสัญญาณดิจิตอล. (สัญญาณปัจจุบันและ RS485 อินเตอร์เฟซสามารถออกในเวลาเดียวกัน,และใช้สายไฟฟ้าที่ป้องกัน 6 หลักในการออกพร้อมกัน)
7. การเชื่อมต่อ
8คู่มือความปลอดภัย
กรุณาปฏิบัติตามข้อบังคับของกฎระเบียบการติดตั้งไฟฟ้าในท้องถิ่นการทํางานทั้งหมดกับองค์ประกอบไฟฟ้าของเครื่องมือจะต้องทําโดยมืออาชีพที่ได้รับการฝึกอบรมอย่างเป็นทางการ. กรุณาตรวจสอบป้ายชื่อของเครื่องมือเพื่อให้แน่ใจว่ารายละเอียดสินค้าตอบสนองความต้องการของคุณกรุณาตรวจสอบว่าความดันของเครื่องไฟฟ้าสอดคล้องกับความต้องการบนป้ายชื่อของอุปกรณ์.
9.ระดับการป้องกัน
อุปกรณ์นี้ตอบสนองอย่างเต็มที่ความต้องการของชั้นคุ้มกัน IP66/67 กรุณาให้ความแข็งแกร่งของหัวปิดสายไฟฟ้า
วิธีการรับรองว่าอุปกรณ์ตอบสนองความต้องการของ IP67:
พิจารณาให้แน่ใจว่า หัวประปาไม่ได้เสียหาย
ดูว่าสายไฟไม่เสียหาย
กรุณาให้แน่ใจว่าสายไฟที่ใช้ตรงกับความต้องการของระเบียบการเชื่อมต่อไฟฟ้า
ก่อนการเข้าสู่อินเตอร์เฟซไฟฟ้า, บังเคเบิลลงเพื่อให้แน่ใจว่าน้ําจะไม่ไหลเข้าไปในเรือน, ดู 1
กรุณาขัดเส้นเลือดขอด, ดู 2
กรุณาเชื่อมต่ออินเตอร์เฟซไฟฟ้าที่ไม่ได้ใช้งานด้วยสปัคตาบอด ดู 3
10.เส้นตรงของเซ็นเซอร์
มุมขั้ว
มุมรังสีคือมุมรังสีที่ความหนาแน่นของพลังงานของคลื่นราดาร์ถึงครึ่งหนึ่งของค่าสูงสุดของมัน (ความกว้าง 3dB)ไมโครเวฟ ออก สัญญาณ นอก ระยะ แสง และ สามารถ ได้ รับ การ สะท้อน จาก วัตถุ ที่ สะกัด.
| กว้างแอนเทนนาของเลนส์ |
Φ32mm เลนส์ แอนเทนนา |
Φ42mm เลนส์ แอนเทนนา |
Φ76mm เลนส์ แอนเทนนา |
Φ74.7mm เลนส์ แอนเทนน่ากับการชําระอากาศ |
| มุมขั้ว | 7° | 6° | 3° | 3° |
