KLD805 เครื่องส่งระดับราดาร์ 80GHz สําหรับของเหลวที่มีสารกัดรังแรง ด้วยความแม่นยํา ±1mm และเทคโนโลยี FMCW

เกจวัดระดับเรดาร์ 80G ซีรีส์ KLD800 ใช้เทคโนโลยีคลื่นต่อเนื่องแบบมอดูเลตความถี่ (FMCW) เสาอากาศส่งสัญญาณเรดาร์ FM ความถี่สูง และความถี่ของสัญญาณเรดาร์จะเพิ่มขึ้นเป็นเส้นตรง สัญญาณเรดาร์ที่ส่งจะได้รับจากเสาอากาศเดียวกันหลังจากถูกสะท้อนโดยตัวกลางที่วัดได้ ในเวลาเดียวกัน ความแตกต่างของความถี่ระหว่างความถี่ของสัญญาณที่ส่งและความถี่ของสัญญาณที่ได้รับจะเป็นสัดส่วนกับระยะทางที่วัดได้ สัญญาณความแตกต่างของความถี่ที่รวบรวมไว้จะถูกแปลงฟูริเยร์แบบเร็ว (FFT) เพื่อให้ได้สเปกตรัมของเสียงสะท้อนที่สะท้อน และระยะห่างไปยังเป้าหมายที่จะวัดจะคำนวณตามสิ่งนี้

• เรดาร์คลื่นมิลลิเมตร ความแม่นยำในการวัดสามารถเข้าถึงได้ถึง ± 2 มม. และโซนตาบอดการวัดขั้นต่ำคือ 0.05 ม.
• ขนาดเสาอากาศที่เล็กลงช่วยให้วัดสภาพการทำงานได้มากขึ้น

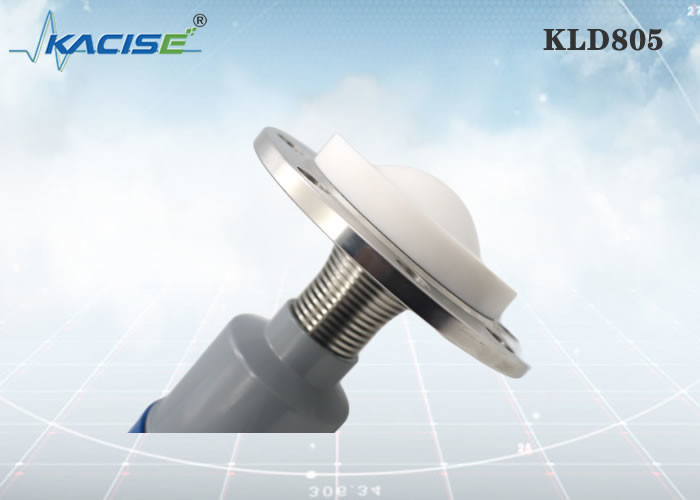

• เสาอากาศแบบเลนส์ที่หลากหลาย มุมการยิงที่เล็กกว่า พลังงานที่มีความเข้มข้นมากขึ้น สัญญาณเสียงสะท้อนที่แรงกว่า และความน่าเชื่อถือที่สูงกว่าผลิตภัณฑ์เรดาร์อื่นๆ ภายใต้สภาวะทางอุตสาหกรรมและเหมืองแร่เดียวกัน
• มีการเจาะทะลุได้ดีกว่าและสามารถใช้งานได้ตามปกติในกรณีที่มีการยึดเกาะและการควบแน่น
• ช่วงสัญญาณไดนามิกมีขนาดใหญ่ขึ้น และการวัดสื่อคงที่ไดอิเล็กทริกต่ำจะมีเสถียรภาพมากขึ้น
• โหมดการวัดหลายแบบ การตอบสนองของเรดาร์ในโหมดการวัดที่รวดเร็ว

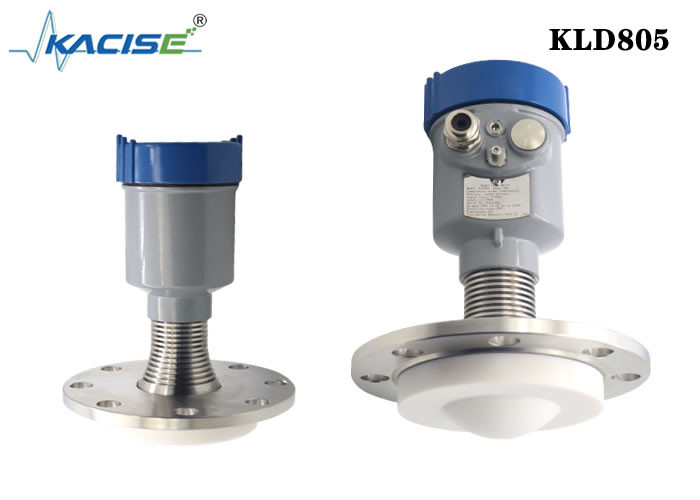

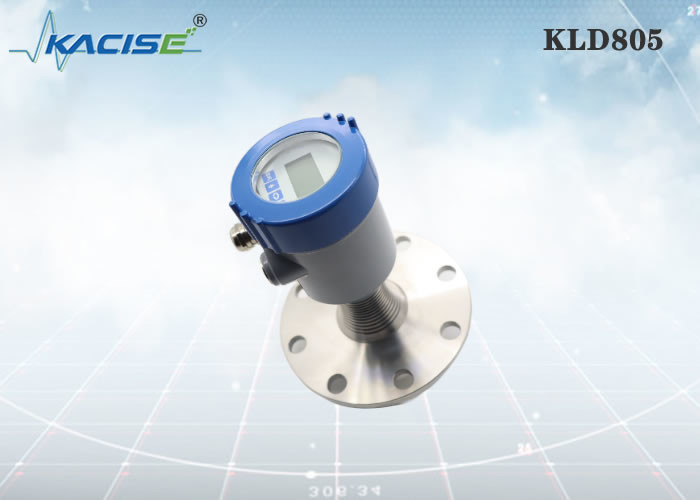

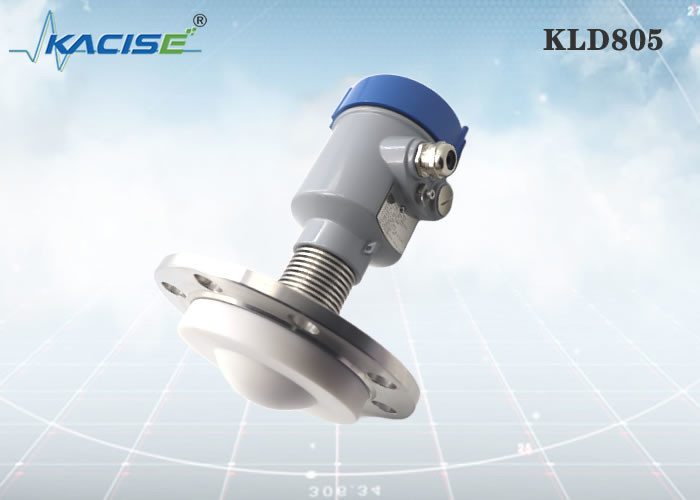

เคแอลดี805

กลาง: ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง, ไอน้ำ, โฟม, อุณหภูมิสูง และแรงดันสูง ช่วงการวัด: 0.1m~10/20/30/60/100m การเชื่อมต่อกระบวนการ: หน้าแปลน ≥ DN80 อุณหภูมิกระบวนการ: -40 ~ 200 ℃ ความดันกระบวนการ: -0.1~2.5MPa ขนาดเสาอากาศ: เสาอากาศเลนส์ 76 มม. (ตามขนาดหน้าแปลน) วัสดุเสาอากาศ: PTFE/ไส้โดยรวม ความแม่นยำ: ±1 มม ระดับการป้องกัน: IP67 ความถี่กลาง: 80GHz มุมยิง: 3° แหล่งจ่ายไฟ: สองสาย/DC24V สี่สาย /DC12~24V ตัวเรือน: อลูมิเนียม / พลาสติก / สแตนเลส สัญญาณเอาท์พุต: โปรโตคอลสองสาย /4...20mA/HART สี่สาย 4...20mA/ RS485 Modbus

เมื่อใช้การติดตั้งหน้าแปลน ระยะห่างขั้นต่ำระหว่างเครื่องมือกับผนังถังควรอยู่ที่ 200 มม.

① ระนาบข้อมูล

② ศูนย์กลางเรือหรือแกนสมมาตร

เมื่อติดตั้งเครื่องมือ ให้หลีกเลี่ยงการติดตั้งเหนือช่องป้อนวัสดุ และพยายามหลีกเลี่ยงวัตถุต่างๆ ที่ส่งผลต่อสัญญาณ เช่น ไม้พายกวน เป็นต้น

ภายใต้สภาพการทำงานที่ซับซ้อนอย่างยิ่ง เครื่องมือสามารถทำงานได้ตามปกติหากไม่มีสิ่งกีดขวางในพื้นที่ที่มีรัศมี 20 ซม. ตรงกลางจุดติดตั้ง

แผนภาพการเชื่อมต่อการติดตั้ง:

ความสูงสปูลการติดตั้งสูงสุด H สูงสุดขึ้นอยู่กับเส้นผ่านศูนย์กลางของสปูลการติดตั้ง D และขนาดของมุมการเปิดตัวผลิตภัณฑ์

การเชื่อมต่อการติดตั้งนานเกินไปจะส่งผลต่อประสิทธิภาพของเรดาร์

หน่วยเป็น มม.:

หน่วยเป็น มม.:
