สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
M18 KUS1000
วิดีโอ
วิดีโอ
| คุณลักษณะ | ค่า |
|---|---|

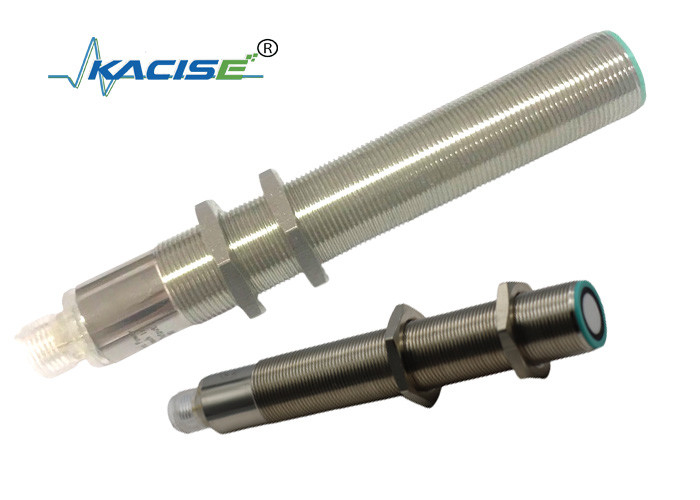

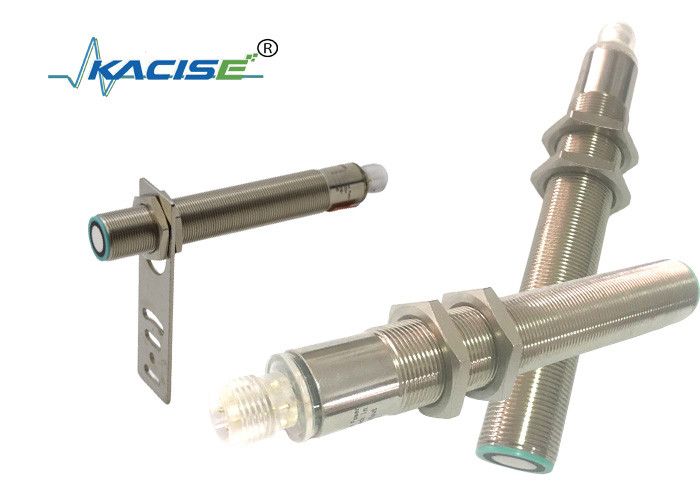

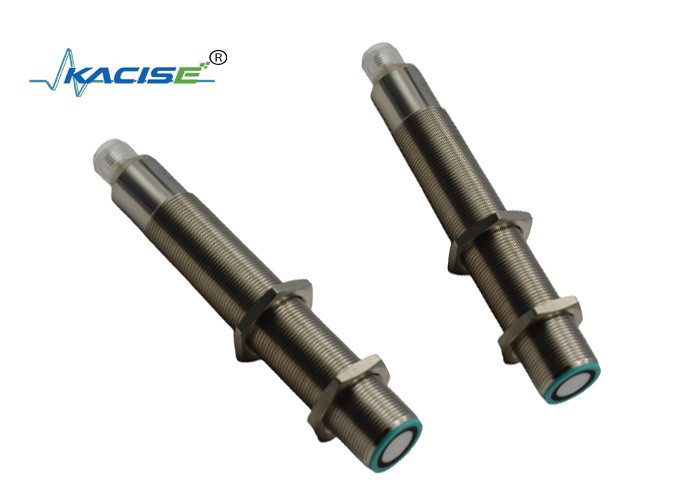

| ผลิตภัณฑ์ | เซ็นเซอร์วัดระยะอัลตราโซนิก |
| ช่วงการตรวจจับ | 50 มม.~1,000 มม |
| ความถี่ทรานสดิวเซอร์ | 40KHZ |
| แรงดันไฟฟ้าที่ใช้งาน | 24VDC |
| จำกัดแรงดันไฟฟ้าในการทำงาน | 3.6VDC~30VDC |
| เกรดไอพี | IP67 |
| เอาท์พุต | RS232/RS485 |
RS232 สัญญาณเอาท์พุตราคาต่ำอัลตราโซนิกเครื่องวัดระดับของเหลวอัลตราโซนิกเซ็นเซอร์ระดับน้ำถัง
| ช่วงการตรวจจับ | 100...1000 มม |
| พื้นที่ใช้ไม่ได้ | 0...100 มม |
| แผ่นเป้าหมายมาตรฐาน | 100 มม. x 100 มม |
| ความถี่ทรานสดิวเซอร์ | ประมาณ 220 กิโลเฮิร์ตซ์ |
| การตอบสนองล่าช้า | ประมาณ 50 มิลลิวินาที |
| ตัวบ่งชี้ | สถานะ |
|---|---|
| ไฟ LED สีฟ้า | เปิดเครื่อง |
| ไฟแอลอีดีสีเหลือง | บ่งชี้สถานะการสลับกะพริบ: ตรวจพบวัตถุฟังก์ชันโปรแกรม |
| ไฟ LED สีแดง | สีแดงถาวร: ข้อผิดพลาดสีแดง กะพริบ: ฟังก์ชั่นโปรแกรม ตรวจไม่พบวัตถุ |
| แรงดันไฟฟ้าปฏิบัติการ UB | 15...30 V DC, ริปเปิล 10 %SS |
| กระแสไฟจ่ายขณะไม่มีโหลด I0 | ≤ 45 มิลลิแอมป์ |
| ประเภทอินพุต | 1 อินพุตการสอนเข้า |
| ช่วงการดำเนินงาน | A1: -UB...+1 V, A2: +6 V...+UB |
| ความต้านทานอินพุต | > 4.7 กิโลโอห์ม |
| โปรแกรม TEACH-IN พัลส์ | ≥ 1 วินาที |
| ประเภทเอาต์พุต | เอาต์พุตสวิตช์ 1 ช่อง E4, NPN NO/NC, ตั้งโปรแกรมได้ |
| จัดอันดับการดำเนินงานปัจจุบันเช่น | 200 mA, ป้องกันการลัดวงจร/โอเวอร์โหลด |
| การตั้งค่าเริ่มต้น | จุดเปลี่ยน A1:70 มม. จุดเปลี่ยน A2: 800 มม |
| แรงดันไฟฟ้าตก | ≤ 2.5 โวลต์ |
| ทำซ้ำความแม่นยำ | ≤1 % |
| การสลับความถี่ฉ | ≤ 13 เฮิรตซ์ |
| ช่วงฮิสเทรีซิส H | 2 % ของระยะการทำงานที่กำหนด |
| อิทธิพลของอุณหภูมิ | ±1.5% ของมูลค่าเต็มสเกล |
| อุณหภูมิโดยรอบ | -25...70℃(248...343K) |
| อุณหภูมิในการจัดเก็บ | -40...85℃(233...358K) |
| การเชื่อมต่อ | ขั้วต่อ V1 (M12 * 1), 4 พิน |
| ระดับการป้องกัน | IP67 |
| วัสดุที่อยู่อาศัย | ทองเหลืองชุบนิกเกิล |
| ทรานสดิวเซอร์ | ส่วนผสมอีพอกซีเรซิน/ทรงกลมแก้วกลวง โฟมโพลียูรีเทน หุ้ม PBT |
เซ็นเซอร์อัลตราโซนิกมีเอาต์พุตสวิตช์พร้อมจุดสวิตช์ที่สามารถสอนได้สองจุด สิ่งเหล่านี้ตั้งค่าได้โดยการใช้แรงดันไฟฟ้า - UB หรือ + UB กับอินพุต TEACH-IN ต้องใช้แรงดันไฟฟ้าจ่ายกับอินพุต TEACH-IN เป็นเวลาอย่างน้อย 1 วินาที ไฟ LED ระบุว่าเซ็นเซอร์จดจำเป้าหมายในระหว่างขั้นตอน TEACH-IN หรือไม่ จุดเปลี่ยน A1 สอนด้วย - UB, A2 พร้อม +UB สามารถตั้งค่าฟังก์ชันเอาท์พุตที่แตกต่างกันได้แปดแบบ
จุดเปลี่ยน การตั้งค่าระยะทางหลังจากเปิดเครื่องเท่านั้น นาฬิกาภายในมั่นใจได้ว่าไม่สามารถเปลี่ยนได้หลังจากผ่านไป 5 นาทีเมื่อเปิดเครื่อง หากต้องการเปลี่ยนจุดสวิตช์ผู้ใช้สามารถตั้งค่าระยะทางคำขอได้หลังจากรีสตาร์ทเครื่องแล้วเท่านั้น
A1=ระยะตาบอด A2=ระยะที่กำหนด
| แสดงผลตามโหมดการทำงาน | ไฟแอลอีดีสีแดง | ไฟ LED สีเหลือง |
|---|---|---|
| จุดเปลี่ยนการสอน ตรวจพบวัตถุ ไม่พบวัตถุ วัตถุไม่แน่นอน (TEACH-IN ไม่ถูกต้อง) | ปิด กะพริบ เปิด | ดับลง |
| การทำงานปกติ | ปิด | สถานะการสลับ |
| ความผิดพลาด | บน | สถานะก่อนหน้า |
หากติดตั้งเซ็นเซอร์ที่อุณหภูมิสภาพแวดล้อมต่ำกว่า 0°C ก็ควรจะใช้มาตรการป้องกันได้ดี ในกรณีที่ติดตั้งเซ็นเซอร์โดยตรงในรูทะลุโดยใช้น็อตเหล็ก จะต้องยึดเซ็นเซอร์ไว้ตรงกลางเกลียวของตัวเรือน
