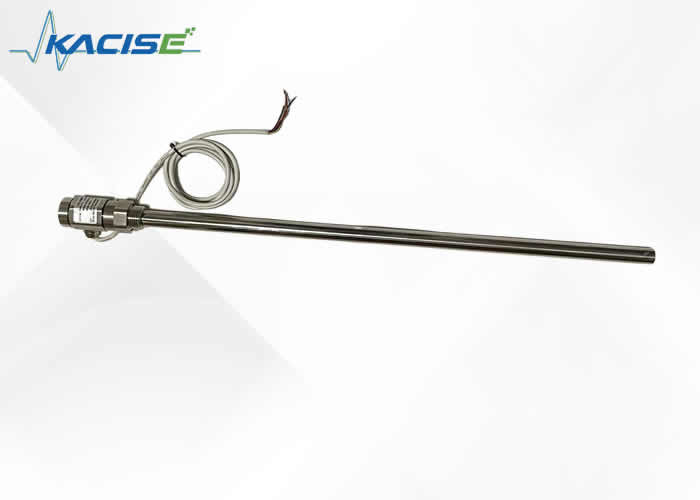

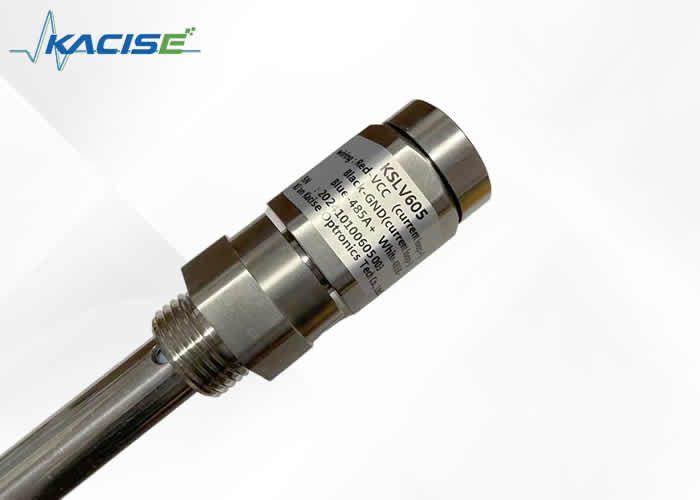

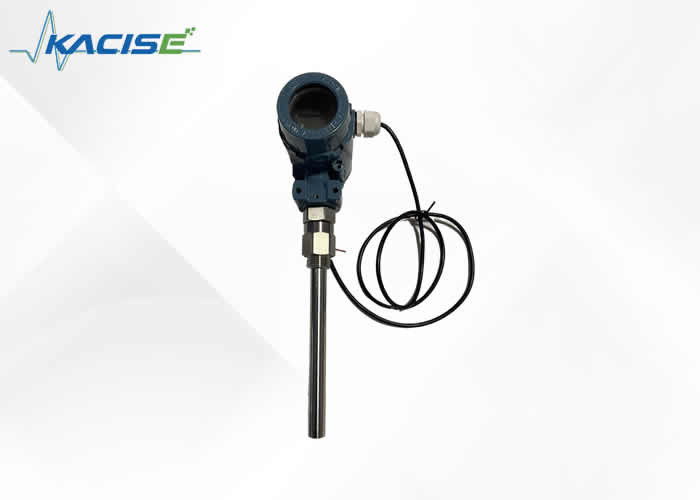

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

3m Capacitive Water Level Sensor

0.1m Capacitive Water Level Sensor

0.1m capacitive fluid level sensor

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

KACISE

ได้รับการรับรอง:

CE

Model Number:

KSLV605

ติดต่อเรา
ขอคําอ้างอิง
รายละเอียดสินค้า
ช่วงการวัด:
0.1~3ม
ช่วงความดัน:
-0.1MPa~32MPa
ช่วงการตรวจจับความจุ:
10PF~500PF
แรงดันไฟฟ้า:
5~36 โวลต์กระแสตรง
สัญญาณเอาท์พุต:
4-20mA/RS485
ความแม่นยำในการวัด:
ระดับ 0.1、0.2 、0.5 、1
อุณหภูมิสิ่งแวดล้อม:
-40 ~ 85 ℃
ความละเอียดที่หลากหลาย:
0.1 มม
ความมั่นคงยาวนาน:
≤0.1%FS/ใช่
ระดับการป้องกัน:
IP67
เน้น:

3m Capacitive Water Level Sensor

,

0.1m Capacitive Water Level Sensor

,

0.1m capacitive fluid level sensor

เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1PCS
ราคา
Dollar+56~256+USD
รายละเอียดการบรรจุ
แต่ละหน่วยมีกล่องแยกและกล่องทั้งหมดบรรจุในแพ็คเกจมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ
5-8 วันทําการ
Payment Terms
D/A,D/P,T/T,Western Union,MoneyGram,L/C
สามารถในการผลิต
1,000 ชิ้น / ชิ้นต่อสัปดาห์ต่อรองได้
คําอธิบายสินค้า
0.1m~3m เครื่องตรวจจับระดับน้ําความจุ ความสามารถสูงและระยะทางกว้าง
คุณสมบัติสินค้า
ระยะการวัด 0.1 ~ 3m
ระยะความดัน -0.1MPa 32MPa
ระยะการตรวจจับความจุ 10PF ราคา 500PF
ความดันไฟฟ้า 5 ~ 36 V DC
สัญญาณออก 4-20mA/RS485
ความแม่นยําของการวัด ระดับ 01,0. 20.51
อุณหภูมิแวดล้อม -40°C 85°C
ระดับความละเอียด 0.1 มม.
ความมั่นคงนาน ≤0.1%FS/ปี
ประเภทการป้องกัน IP67
KLSV605 เครื่องตรวจจับระดับน้ําแบบจุ ด้วยประสิทธิภาพสูงและระยะยาว
คําอธิบายทั่วไป

เครื่องวัดระดับของของเหลวแบบจุ คือเครื่องวัดที่ใช้การเปลี่ยนแปลงของความจุในการวัดระดับของสื่อในถังกระบวนการวัดขึ้นอยู่กับการเปลี่ยนแปลงใน capacitance ระหว่างสองไฟฟ้า, นั่นก็คือความรู้สึกของเครื่องวัดระดับของของเหลวที่มีความจุขึ้นอยู่กับความแตกต่างของค่าคงที่ dielectric ของสื่อสอง, ก๊าซและของเหลว.การวัดเครื่องวัดระดับความจุต้องมั่นใจว่าค่าคงที่แบบดียิเลคทริกของสื่อทั้งสองจะสอดคล้อง, ไม่งั้นการเปลี่ยนแปลงของคงที่ dielectric จะนําไปสู่ความผิดพลาดโดยตรง

ลักษณะ
  • โครงสร้างที่ดีและวิธีการติดตั้งสามารถนําไปใช้กับอุณหภูมิสูง, ความดันสูง, การกัดสนองแรง, กระจกง่าย, ป้องกันการบด, ป้องกันการแข็ง และวัสดุปูนและเม็ดแข็ง.
  • มันสามารถวัดระดับของของเหลวของสื่อที่เกรี้ยวแรง ระดับของของเหลวของสื่ออุณหภูมิสูง และระดับของของเหลวของภาชนะที่ปิด ซึ่งไม่มีอะไรเกี่ยวข้องกับ viscosityความหนาแน่นและความดันในการทํางานของสื่อ.
รายละเอียด
ระยะตรวจจับ 0. 1 ละ 3 เมตร
ระยะการวัดความจุ 10PF ราคา 500PF
ความถูกต้อง 0ประเภท 1 ประเภท 0.2 ประเภท 0.5 ประเภท 1
ระยะความดัน -0.1MPa 32MPa
ความต้านทานอุณหภูมิของเครื่องตรวจ -50~250°C
อุณหภูมิบริเวณ -40°C 85°C
อุณหภูมิการเก็บรักษา -55°C+125°C
สัญญาณออก 420mA การสื่อสาร 485 เป็นต้น
ระยะทางการสื่อสารของเซ็นเซอร์ระดับการออกแบบไร้สาย กว่า 200 เมตร
ความดันไฟฟ้า 3.3-36V (ไฟฟ้าจากแบตเตอรี่เป็นตัวเลือก) 536V DC
วัสดุของเซ็นเซอร์ระดับ 316 สแตนเลส 1Gr18Ni19Ti หรือ PTFE
ความมั่นคงระยะยาว ≤ 0.1% FS/ปี
การเคลื่อนไหวของอุณหภูมิ ≤0.01%FS/ °C (ในช่วง 0 ∼ 70 °C)
เกรดกันระเบิด รายการ 6
ระดับการป้องกัน IP67
โครงสร้าง

เครื่องตรวจจับระดับของของเหลวขนาดจุ มีโครงสร้างที่แตกต่างกันเนื่องจากโอกาสการใช้งานและปริมาตรที่แตกต่างกัน แต่โดยทั่วไปโครงสร้างหลักของมันสามารถแบ่งออกเป็นสองส่วนคือส่วนเซ็นเซอร์และส่วนตัวส่งสัญญาณอย่างที่ภาพแสดง:

Structure diagram of capacitive liquid level sensor
รูปที่ 1: แผนผังโครงสร้างของเซ็นเซอร์ระดับของของเหลว

A ในรูปแสดงตัวตรวจจับที่ตรวจสอบโดยตรงในอุปกรณ์บรรจุหรือวัดในสื่อการวัดของท่อวัด

B และ C ในรูปคือแผ่นเชื่อมก๊าซและแผ่นเชื่อมเหลวของอุปกรณ์วัดและควบคุมระดับของเหลว ซึ่งใช้ในการเชื่อมแผ่นเชื่อมอุปกรณ์และของเหลวและความดันในอุปกรณ์ถูกดึงไปยังกระบอกวัด.

D ในรูปแสดงกระบอกวัดของอุปกรณ์วัดและควบคุมระดับของของเหลว ซึ่งสามารถสร้างความจุกับไฟฟ้าเซ็นเซอร์

E ที่แสดงในรูปภาพคือฟลานจ์ระบายน้ําเสีย ซึ่งสามารถปล่อยสกปรกในเครื่องวัดระดับของของเหลวและเครื่องควบคุมได้เป็นประจําไปข้างนอกรักษาความสะอาดด้านในของท่อวัดของอุปกรณ์วัดระดับของของเหลวและเครื่องควบคุมและป้องกันเซ็นเซอร์จากการติดกับดิน

F ที่แสดงในรูปคือตัวส่ง ซึ่งเป็นอุปกรณ์แปลงจากความจุเป็นสัญญาณกระแสไฟฟ้ามาตรฐานและเป็นส่วนกลางของอุปกรณ์วัดและควบคุมระดับของของเหลวทั้งหมดหน้าที่หลักของมันคือการรับการเพิ่มความเปลี่ยนแปลงของความจุที่เกิดจากการเปลี่ยนแปลงระดับของของเหลวที่ส่งจากเซ็นเซอร์, แล้วหลังจากแปลง, มันออกสัญญาณปัจจุบันมาตรฐาน 4-20mADC.เครื่องส่งนี้ใช้อุปกรณ์ที่บูรณะ, ด้วยการบริโภคพลังงานต่ํา, ความทนทานอุณหภูมิสูง, ความน่าเชื่อถือสูง, และตอบสนองความต้องการของความปลอดภัยภายใน

หมายเหตุ:มีส่วนประปาระหว่างตัวส่งและหลอดวัด ซึ่งประกอบด้วยประปาหลายอันซึ่งสามารถรับประกันได้ว่าสื่อที่วัดจะสัมผัสกับเซ็นเซอร์ แต่จะไม่รั่วออกมาส่วนนี้เป็นส่วนประปาที่สําคัญ กรุณาอย่าแยกมันออก โดยไม่ขออนุญาตจากผู้ผลิต เพื่อป้องกันอุบัติเหตุ
การแสดง
Display model of capacitive liquid level sensor
รูปที่ 2: รูปแบบการแสดงของเซ็นเซอร์ระดับของของเหลวแบบจุ
สายไฟ

KSLV606 (รุ่นจอ) มี 2 วิธีการเชื่อมสาย: หนึ่งคือ RS485 และอีกอย่างคือ 4-20mA

RS485
RS485 wiring diagram
รูปที่ 3: สัญลักษณ์สายไฟ RS485
4-20mA
Isolated 4-20mA output wiring diagram
รูปที่ 4: แผนการเชื่อมต่อไฟออกแบบแยก 4-20mA
Non-isolated 4-20mA 2-wire output wiring diagram
รูปที่ 5: สัญลักษณ์การเชื่อมต่อไฟออก 2 สาย 4-20mA ที่ไม่แยกกัน

หลังจากการติดตั้ง เมื่อใช้ครั้งแรก ให้แน่ใจว่าเปิดซองระยะก๊าซก่อน แล้วเปิดซองระยะเหลว เพื่อให้แน่ใจว่าระดับของเหลวจะไม่เปลี่ยนแปลงอย่างรุนแรงสาเหตุความผิดพลาดในการวัด.

นอกจากนี้ควรให้แน่ใจว่าสายเชื่อมต่อสายไฟฟ้ามีสัมผัสที่ดีและป้องกันการกัดกร่อน ในการใช้งานยาวนาน ให้ความสนใจในการปล่อยน้ําเสียเป็นประจําเพื่อป้องกันการสะสมของสกปรกและส่งผลกระทบต่อการทํางานของเครื่องมือยกตัวอย่างของเหลวทองแดงทั่วไป, C-คาร์บอนเหลว, Baohe หอน้ําร้อน, สระว่ายน้ําระบายน้ําเสียและสื่อสกปรกอื่น ๆขณะที่สื่อที่ทําความสะอาดควรถูกปล่อย 1 ถึง 2 ครั้งต่อเดือน.

ตู้ส่งสัญญาณควรถูกห่อไว้อย่างแน่นเพื่อป้องกันน้ํา สารสกัดหรือก๊าซจากการเข้า และห้ามที่จะชนกับแรงภายนอกและถอดมันโดยคนไม่มืออาชีพ

มีวิธีการเชื่อมต่อสายไฟสามประเภททั่วไปสําหรับตัวส่งสัญญาณ:

Transmitter wiring diagram (a)
รูปที่ 6.2 (a): สัญลักษณ์การเชื่อมต่อสายไฟของตัวส่งสัญญาณ
Transmitter wiring diagram (b)
รูปที่ 6.2 (b) สัญลักษณ์การเชื่อมต่อสายไฟของตัวส่งสัญญาณ
Transmitter wiring diagram (c)
รูป 6.2 (c) สัญลักษณ์การเชื่อมต่อสายไฟของตัวส่งสัญญาณด้วยแอมเมตร

อย่างที่แสดงในรูปด้านบน มีวิธีการเชื่อมต่อไฟฟ้าสามแบบสําหรับตัวส่งของเครื่องวัดและควบคุมระดับของของเหลวภาพ (a) แสดงแผนภาพการเชื่อมต่อของตัวส่งโดยตรงและตัววัดการแสดงภาพดิจิตอลรูป (b) แสดงแผนภาพสายของตัวส่งและระบบควบคุม DCS ระบบควบคุมให้บริการ 24V และเชื่อมต่อกับตัวส่งภาพ (c) แสดงแผนภาพการเชื่อมต่อของตัวส่งที่ใช้พลังงานโดยอุปกรณ์ป้องกันความปลอดภัยผู้ใช้สามารถอ้างอิงไปยังวิธีการสายไฟบนสามวิธีระหว่างการติดตั้ง

การติดตั้ง
การติดตั้งระยะแก๊สและระยะเหลว
Gas phase and liquid phase installation diagram
รูปที่ 71: แผนการติดตั้งระยะแก๊สและระยะเหลว

เนื่องจากผลิตภัณฑ์ต่างกันเพียงแค่การออกแบบและวัสดุ แต่ทั้งคู่เป็นส่วนหนึ่งของอุปกรณ์วัดและควบคุมระดับของของเหลวภายนอกวิธีการติดตั้งของทั้งคู่เป็นพื้นฐานเดียวกันโดยทั่วไปการติดตั้งที่ง่ายและรวดเร็วมากเพียงแค่เชื่อมสายเชื่อมระยะแก๊ส-เหลวบนเครื่องวัดระดับของเหลวและเครื่องควบคุมกับสายเชื่อมระยะแก๊ส-เหลวบนอุปกรณ์(หมายเหตุ: แฟลนจ์เชื่อมของอุปกรณ์การตรวจสอบระดับของเหลวและการควบคุมได้ welded ตามขนาดที่ตกลงกันโดยทั้งสองฝ่าย,และไม่จําเป็นต้องปรับปรุงใหม่ ผู้ใช้งานควรปรับปรุงซับและท่อโดยตัวเอง) ดังที่แสดงในรูป 71.

หมายเหตุ:ก่อนการติดตั้งต้องทําความสะอาดรูภายในของท่อออกของอุปกรณ์ เพื่อให้แน่ใจว่าท่อออกของอุปกรณ์ไม่ถูกขัดขวาง และพื้นผิวปิดของขั้วไม่เสียหายในขณะเดียวกัน a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
การติดตั้งเครื่องวัดระดับของของเหลวประเภทหม้อร้อน
Boiler type capacitive liquid level meter installation diagram
รูปที่ 72: ช่างแผนการติดตั้งเครื่องวัดระดับของของเหลวแบบจุ

เครื่องวัดระดับความจุคือสินค้าที่ใช้เป็นพิเศษสําหรับกระเป๋าอากาศของหม้อต้มขนาดใหญ่, ขนาดกลางและขนาดเล็ก และประเภทอื่น ๆ ของการวัดระดับของของเหลวอุณหภูมิสูงใช้วัสดุพิเศษและเทคโนโลยีความถี่วิทยุ, เพื่อให้เครื่องจักรทั้งหมดสามารถทํางานได้อย่างมั่นคงในระยะเวลานานในสภาพแวดล้อมอุณหภูมิสูง เพราะมันถูกใช้เป็นพิเศษในสภาพแวดล้อมอุณหภูมิสูงโครงสร้างและวิธีการติดตั้งของอุปกรณ์วัดและควบคุมระดับของของเหลวแตกต่างจากผลิตภัณฑ์อื่น ๆ.

อย่างแรก มันแตกต่างจากสินค้าอื่นๆ ในส่วนที่ตัวส่งมันตั้งอยู่ใต้เซ็นเซอร์ มีส่วนที่ปิดและระบายความร้อนจากกระบอกวัดไปยังตัวส่งและจากนั้นลงคือแขนโค้ง 90 องศาที่จะนําตัวส่งไปยังด้านเซ็นเซอร์, ซึ่งทําให้เครื่องถ่ายส่งถูกคุ้มกันจากอุณหภูมิสูง ใกล้กับช่องก๊าซก่อนอื่นมันจะผ่านช่องตัดความร้อนพิเศษซึ่งจะลดความร้อนของมันได้มาก Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinderส่งผลให้เกิดการตัดสายสั้นหรือการกัดกร่อน

สรุปคือโครงสร้างของเครื่องวัดระดับนี้ มีข้อดีที่ชัดเจน ซึ่งเป็นเหตุผลที่ทําให้มันสามารถทํางานได้อย่างมั่นคงเป็นเวลานานในสภาพแวดล้อมอุณหภูมิสูงควรสังเกตว่าตัวส่งสัญญาณอยู่ด้านล่าง, และระยะห่างจากท่อระบายน้ําเสียค่อนข้างใกล้ ดังนั้นมันไม่สามารถติดตั้งในด้านหลัง. การติดตั้งคือเช่นที่แสดงในรูป 7.2.

การปรับระดับ
Calibration setup diagram
รูปที่ 81: แผนการตั้งค่า Calibration

แม้ว่าการปรับแบบแบบแอนาล็อกจะเกิดขึ้น ก่อนที่สินค้าจะออกจากโรงงาน เพื่อให้ผู้ใช้ได้สัมผัสผลงานของสินค้าของเราก่อนการใช้แนะนําให้ผู้ใช้ทําการตรวจสอบง่าย ๆคุณสามารถถอนชุดทั้งหมดของอุปกรณ์สําหรับการปรับขนาด (แต่ไม่แยกส่วนของผลิตภัณฑ์ของเรา)

การปรับขนาดของเครื่องวัดและควบคุมระดับของของเหลวภายนอกแสดงในรูป 81:

ขั้นตอนการตรวจสอบดังต่อไปนี้

  1. เตรียมท่อน้ําโปร่ง ตรามันด้วยปริมาณหรือติดตั้งมันด้วยเส้นกํากับ เพื่อให้สามารถสังเกตและปรับระดับของเหลวจริงได้ระหว่างการปรับระดับเตรียมแอมเมตร (DC) ด้วยความแม่นยํามากกว่า 3 หลัก, ปิดยางหลายตัว และสื่อทดสอบที่เพียงพอ (สามารถเปลี่ยนด้วยน้ํา)
  2. เชื่อมปลายหนึ่งของท่อน้ําโปร่งกับประตูระยะเหลวของอุปกรณ์วัดและควบคุมระดับของเหลว, ปิดช่องออกของน้ําเสีย, และเก็บประตูระยะก๊าซไม่ปิดและเชื่อมต่อแอมเปอร์เมตรในชุดเช่นที่แสดงในรูป 6.2) แล้วเปิดไฟฟ้าหลังจากยืนยันว่าสายไฟถูกต้อง
  3. เพิ่มสื่อจากปลายบนของท่อโปร่ง, สื่อไหลผ่านท่อระยะเหลวไปยังเครื่องวัดและควบคุมระดับของเหลวและระดับของของเหลวเพิ่มขึ้นหลายจุดที่มีความสูงที่แตกต่างกันเนื่องจากในเวลานี้ระดับของเหลวในท่อโปร่งจะวัดด้วยเครื่องวัดระดับของเหลวและเครื่องควบคุมในเวลานี้, อ่านค่าของแอมเปอร์เมตร แล้วเปรียบเทียบอัตราส่วนความสูงที่ตรงกับสัญญาณสแตนดาร์ทการออก 4-20mA กับค่ากระแสที่รวบรวมเพื่อตรวจสอบความแม่นยําของแอมเปอร์เมตร (หมายเหตุ:เพื่อมันจะง่ายที่จะคํานวณโดยทั่วไป, จุดหลายจุดถูกนํามาที่ 0%, 25%, 50%, 75% และ 100% ตามลําดับ, และกระแสที่ตรงกันคือ 4mA, 8mA, 12mA, 16mA และ 20mA ตามลําดับ.ระยะควรสอดคล้องกับศูนย์กลางของระยะเหลวและระยะแก๊สตามลําดับ).
ปัญหา
  1. ในระหว่างการใช้งาน หากจอดิจิตอลแสดงศูนย์ ใช้ช่วง 0-200mA ของเครื่องวัดแรงต่อเนื่อง และเมื่อกระแสที่วัดด้วย 0 ความผิดพลาดที่เป็นไปได้คือ
    • พลังงาน 24 โวลต์ปกติไหม
    • เครื่องส่งอาจมีวงจรสั้น
    • เครื่องส่งมีปัญหาคุณภาพ
    หากกระแสที่วัดโดยเครื่องวัดอัมเปอร์แบบ DC ต่ํากว่า 4mA ความผิดพลาดที่เป็นไปได้:
    • ระดับของของเหลวที่จริงอยู่ใต้ท่าเรือของระยะเหลว
    • ค่าปรับปัจจุบันของตัวส่งสัญญาณต่ําเกินไป
    • เครื่องส่งมีปัญหาด้านคุณภาพ หากกระแสที่วัดตรงกับระดับของของเหลวจริง
    ความล้มเหลวที่เป็นไปได้ หากกระแสไฟฟ้าเกิน 25mA:
    • มีวงจรสั้นในวงจรตัวส่ง
    • ค่าปรับปัจจุบันสูงเกินไป
  2. เมื่อจอดิจิตอลเต็ม ใช้ช่วง 0-200mA ของเครื่องวัดกระแสไฟฟ้าแบบ DC เมื่อปริมาณการวัดกระแสไฟฟ้าคือ 20mA อาจมีปัญหา:
    • การปรับปัจจุบันสูงเกินไป
    • มีวงจรสั้นในเครื่องส่ง
    • ระดับของของเหลวจริงเต็ม
    หากกระแสที่วัดน้อยกว่า 20mA, จัดแสดงภาพดิจิตอลผิดปกติ.
  3. จอดิจิตอลกระโดดอย่างรุนแรง โดยใช้ช่วง 0-200mA ของเครื่องวัดแรงแบบ DC แอมเปอร์ ระดับการปรับเปลี่ยนกระแสไฟฟ้าที่วัดได้มากเกินไป และอาจเกิดความผิดปกติ
    • ความสับสนของระดับของของเหลวจริง
    • การติดต่อสายที่ไม่ดี
    • เครื่องส่งมีปัญหาด้านคุณภาพ หากกระแสที่วัดได้คงที่ เครื่องวัดการแสดงอาจผิดปกติ
  4. ไม่มีการเปลี่ยนแปลงในการแสดงภาพดิจิตอล ใช้ช่วง 0-200mA ของเครื่องวัดแรงแบบ DC เมื่อการเปลี่ยนแปลงกระแสที่วัดได้ปกติ มันอาจแสดงให้เห็นว่าอุปกรณ์ผิดปกติถ้ากระแสที่วัดไม่ได้เปลี่ยนแปลง, อาจมีความผิดพลาด
    • ความล้มเหลวของเครื่องส่งสัญญาณ
    • ท่อระยะก๊าซ-เหลวถูกปิด
    • มีวงจรเปิดระหว่างเซ็นเซอร์และตัวส่งและต้องเชื่อมต่ออีกครั้ง
  5. การแสดงภาพดิจิทัลเปลี่ยนช้ากว่าระดับของของเหลวจริง เมื่อใช้แอมเมตร 0-200mA, การเปลี่ยนแปลงกระแสที่วัดช้า, และอาจมีความผิดพลาด:
    • ต้นภายในของเซ็นเซอร์ติดกับสิ่งสกปรก, ใช้กรดไฮโดรคลอริก 25% (กรดซัลฟูริก) เพื่อดูดเสา
    • ท่อระยะแก๊สครึ่งหนึ่งถูกปิด ขอเปิดวาล์ว และทดสอบมัน
  6. เมื่อหน้าจอดิจิตอลสูงหรือต่ํา ปรับระยะหรือปุ่มศูนย์ในตัวส่งเพื่อปรับ
หมายเหตุ:เพื่อวัดว่ามีไฟฟ้า 24V ในวงจรหรือไม่กรุณาใช้สายทดสอบบวกและลบของวอลท์เมตรเพื่อเชื่อมต่อสายบวกและลบของสายไฟฟ้า 24V ก่อนการวัด. การจัดการกับความเป็นอยู่ของวงจรสั้น: กรุณาตรวจสอบวงจรภายนอกและวงจรตัวส่งและกําจัดมัน
ข้อควรระวัง
  1. ผลิตภัณฑ์ทั้งหมดที่นํามาพร้อมกับหนังสือรับรองผลิตภัณฑ์และคู่มือการใช้งาน รวมถึงหมายเลขผลิตภัณฑ์, ปริมาตรเทคนิค, แผนภาพสายไฟ, วันที่ผลิต, ฯลฯกรุณาตรวจสอบให้ดี เพื่อป้องกันการใช้ผิด.
  2. ระหว่างการติดตั้ง ตรวจสอบว่า ผิวหน้าในสถานที่มีความสอดคล้องกับผิวหน้าสินค้าตามวิธีการเชื่อมของสินค้าหรือไม่
  3. การเชื่อมต่อไฟฟ้า ควรเชื่อมต่อไฟฟ้าให้ถูกต้อง ตามคําสั่งการใช้ของบริษัทของเรา
  4. ผลิตภัณฑ์นี้เป็นอุปกรณ์แปลงพลังงานที่แม่นยํา และห้ามแยกแยกชนตก และตีด้วยแรง
  5. หากพบความผิดปกติใด ๆ ระหว่างการใช้งาน, คุณควรปิดพลังงาน, หยุดใช้งานมัน, ตรวจสอบมัน, หรือติดต่อฝ่ายเทคนิคของบริษัทของเราโดยตรง.
  6. การบรรจุของเดิมควรถูกฟื้นฟูในระหว่างการขนส่งและการเก็บรักษา และเก็บไว้ในโกดังที่เย็นแห้งและอากาศดี
  7. ระวังไม่ให้เกิดความเสียหายของเซ็นเซอร์ระหว่างการติดตั้งและการใช้งาน
  8. ควรมีมาตรการป้องกันฟ้าคะนองที่มีประสิทธิภาพในสถานที่ติดตั้ง
  9. กล่องของเครื่องส่งสัญญาณใด ๆ ในชุดนี้ต้องติดดินได้อย่างน่าเชื่อถือ และความต้านทานการติดดินควรต่ํากว่า 4Ω
  10. เมื่อใช้ 485 การสื่อสารสําหรับการตั้งค่าระบบ เครื่องส่งต้องมีอุปกรณ์ป้องกันความปลอดภัยหรือตัวแยก
  11. หนทางป้องกันความปลอดภัยควรได้รับใบรับรองความแข็งแรงต่อการระเบิด และการติดตั้งของมันควรดําเนินการตามความต้องการของคู่มือของมัน
  12. เมื่อเครื่องส่งสัญญาณถูกใช้ในพื้นที่ 0 เครื่องแปลงพลังงานที่ให้พลังงานต่ออุปกรณ์กั้นความปลอดภัยต้องตอบสนองความต้องการของมาตรา 8.1 ของ GB3836.4-2010
ปัญหาทั่วไปของเซ็นเซอร์ระดับของของเหลว
  1. ในระหว่างการใช้งาน หากเครื่องมือไม่มีการออกกําลังไฟฟ้า ตรวจสอบว่าสายนํา "+" และ "-" ของเครื่องประมวลผลสัญญาณจะหลุดหรือหล่นลงหรือไม่
  2. ถ้าตัวชี้วัดของเครื่องวัดเป็นศูนย์, ยึดเครื่องมือโลหะ, เช่น pincers, เครื่องพับ, ฯลฯ, และสัมผัสปลาย "เซ็นเซอร์" ของเครื่องประมวลผลสัญญาณ, และตัวชี้วัดควรเพิ่มขึ้น, ไม่เช่นนั้น,เครื่องประมวลสัญญาณของเครื่องวัดเสียหายในเวลานี้, เครื่องประมวลผลสัญญาณเครื่องมือต้องเปลี่ยน
  3. หากตัวชี้วัดของเครื่องวัดเต็ม กําจัดสายนําของเครื่องประมวลผลสัญญาณ "เซ็นเซอร์" หากแสงชี้วัดของเครื่องวัดยังเต็ม มันแสดงให้เห็นว่าเครื่องประมวลผลสัญญาณเสียหายหากตัวชี้วัดของเครื่องวัดกลับมาเป็นศูนย์เมื่อการกันความร้อนไม่ดี ควรรับเปลี่ยนเซนเซอร์ทันที
  4. ตรวจสอบวิธีการเซ็นเซอร์: ถอดสายนําของเซ็นเซอร์ออกจากเครื่องประมวลสัญญาณใช้ shaker 500V หรือมูลติเมตร 500 แบบที่มีไฟล์ "x10k" เพื่อวัดความต้านทานระหว่างสายนําของเซ็นเซอร์และผนังหินหอคอยมันควรมากกว่า 10M ohms ไม่งั้นมันจะแสดงให้เห็นว่าเซ็นเซอร์
  5. การแยกแยกและกําจัดการรบกวน: หากเครื่องมือทํางานปกติในห้องปฏิบัติการ แต่ค่าที่แสดงขึ้นและลงในสนามเพื่อแสดงค่าระดับของของเหลวบาง,สามารถตัดสินว่าเครื่องมือได้รับความรบกวน ความจุของตัวประกอบไฟฟ้าที่เชื่อมต่อในแบบคู่กันในทั้งสองปลายของสายไฟฟ้าของเครื่องมือคือประมาณ 220 ไมโครฟาร์ดและความดันต่อรองมากกว่า 50 โวลต์ซึ่งสามารถกําจัดได้
  6. เมื่อเครื่องวัดระดับของเหลวจุได้เปลี่ยนแปลง สิ่งแรกที่จะพิจารณาคือระดับของเหลวมีความเปลี่ยนแปลงจริงหรือไม่ ในขณะนี้มันควรจะแก้ไขโดยปรึกษากับกระบวนการ.ถ้าอัตราแปรปรวนของเครื่องวัดระดับของของเหลวไม่ได้เกิดจากการอัตราแปรปรวนของของเหลว, อิทธิพลของการแทรกแซงควรพิจารณาจะมีแหล่งรบกวนใด ๆ ใกล้เคียงหรือไม่, ไม่ว่าจะมีการเชื่อมไฟฟ้าสําหรับการทํางาน, ไม่ว่าจะมีการเชื่อมไฟฟ้าสําหรับการทํางาน, และไม่ว่าจะมีการมีอิทธิพลของอุปกรณ์ไฟฟ้าขนาดใหญ่.
