Place of Origin:
China
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
CE
Model Number:
KUS3000 M18
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

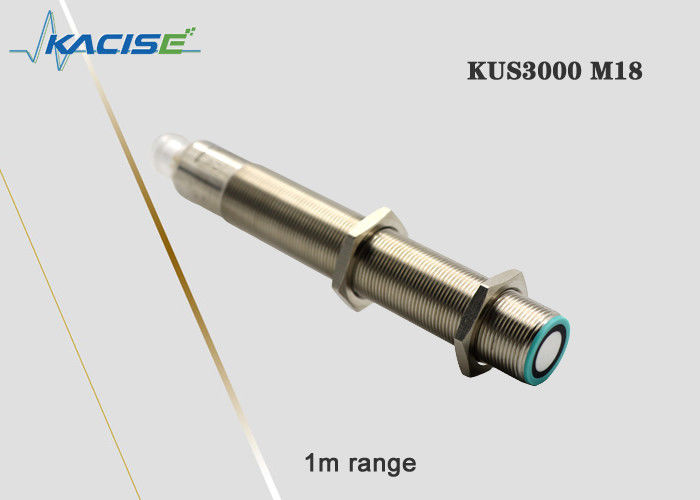

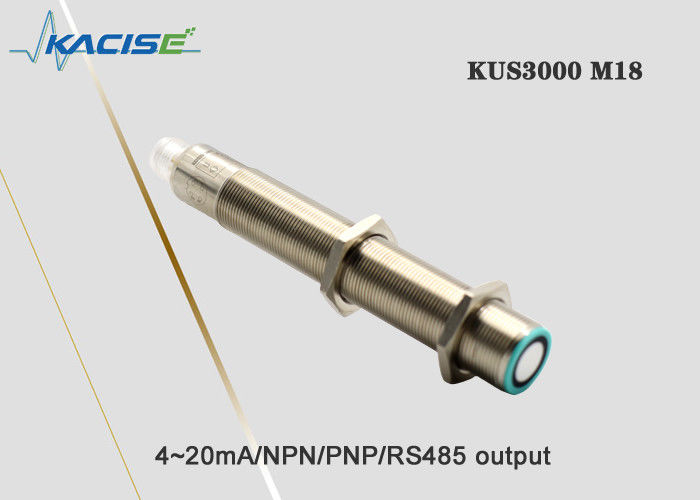

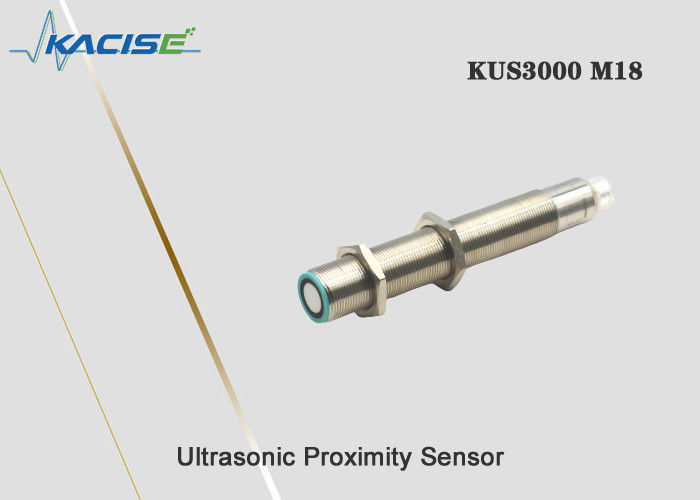

KUS3000 M18 พรอกซิมิตี้เซนเซอร์แบบอัลตราโซนิกที่อยู่อาศัยขนาดกะทัดรัด ความสามารถในการทำซ้ำสูง
1. โครงสร้างมิติ
มีหน่วยเป็น มม.
โครงสร้างขนาดซีรีส์ M18
2. อินเตอร์เฟซไฟฟ้า
หมายเหตุ: ผลิตภัณฑ์นี้มีข้อมูลจำเพาะของสายเคเบิลสองแบบ และคำแนะนำในการเดินสายเคเบิลของข้อมูลจำเพาะทั้งสองมีดังนี้:
| สายเคเบิลชนิดเอ | สายเคเบิลชนิดบี | ||
| พิน1 | สีน้ำตาล | พิน1 | สีเหลือง |
| พิน2 | สีขาว | พิน2 | สีดำ |
| พิน3 | สีฟ้า | พิน3 | สีแดง |
| พิน4 | สีดำ | พิน4 | สีเขียว |
การผสมสายเคเบิลเริ่มต้นจะขึ้นอยู่กับข้อมูลจำเพาะที่ลูกค้าได้รับ
3. พารามิเตอร์ทางเทคนิค
| ม18 | |
| พิสัย | 150... 1000 มม |
| ช่วงระยะเวลาที่ปรับได้ | 150….1,000มม |
| จุดบอด | 0 ... 150 มม |
| เวลาตอบสนอง | ประมาณ 10 มิลลิวินาที |
ไฟแสดงสถานะ
| ไฟ LED สีฟ้า | ไฟสีน้ำเงินจะกะพริบเพื่อระบุว่าสามารถดำเนินการสอบเทียบได้ สีน้ำเงินและค่าคงที่อื่นๆ ระบุว่าแหล่งจ่ายไฟของเซ็นเซอร์เป็นปกติ ไฟสีฟ้าจะกะพริบภายใน 5 นาทีหลังจากเปิดเครื่อง แสดงว่าผู้ใช้สามารถทำการปรับเอาต์พุตและสอบเทียบได้ หลังจากผ่านไป 5 นาที ไฟสีน้ำเงินจะสว่างตลอดเวลาเพื่อระบุว่าเซ็นเซอร์ไม่สามารถรับคำสั่งการปรับเทียบได้ . |
| ไฟ LED เทลโลว์ | ใช้เพื่อระบุว่าตรวจพบวัตถุที่วัดหรือไม่ ในระหว่างขั้นตอนการสอบเทียบ ไฟสีเหลืองจะกะพริบเพื่อระบุว่าสถานะการสอบเทียบปัจจุบันถูกล็อค และสามารถเปลี่ยนเป็นสถานะการสอบเทียบถัดไปได้ |
| ไฟ LED สีแดง | ในสถานะการทำงานปกติ ไฟสีแดงจะไม่ติด และไฟสีแดงจะติดขึ้นเพื่อระบุว่ามีความผิดปกติ |
พารามิเตอร์ทางไฟฟ้า
| แรงดันไฟฟ้า | 13 ... 30 V DC สามารถปรับแต่งข้อกำหนดแรงดันไฟฟ้ากว้างพิเศษได้ |
| กระแสไฟขณะไม่มีโหลด I0 | ≤ 45 มิลลิแอมป์ |
แบบจำลองสเปกตรัม IOT
| แรงดันไฟฟ้า | 3.3-12 กระแสตรง ระลอก 10 %SS |
| การใช้พลังงาน I0 | ≤ 15 mA, โหมดสลีป≤1mA, การปลุกแบบอนุกรม, |
เอาท์พุต
| ประเภทเอาท์พุท | 1 สวิตช์เอาต์พุต PNP เอาต์พุตปกติเปิดและปิดยาวสามารถปรับเทียบได้ |
| กระแสเกินเช่น | 200 mA, ป้องกันการกลับขั้ว, ป้องกันการลัดวงจร |
| การตั้งค่าเริ่มต้น | M18 จุดสวิตช์ A1: 150 มม. จุดสวิตช์ A2: 1000 มม |
| แรงดันไฟขาออกลดลง | ≤ 2.5 โวลต์ |
| การทำซ้ำ | ≤1 % |
| ระดับการเปิด-ปิด f | สามารถปรับแต่งความถี่สูง ≤ 13 Hz ได้ |
| แอมพลิจูดลักษณะฮิสเทรีซิสเริ่มต้น | 5% ของมูลค่าที่ตั้งไว้ ความต้องการพิเศษสามารถปรับแต่งได้ |
| ช่วงการชดเชยอุณหภูมิ | -40°C-85°C |
ข้อกำหนดด้านอุณหภูมิ
| อุณหภูมิในการทำงาน | -25…70℃(248...343K) |
| อุณหภูมิในการจัดเก็บ | -40…85℃(233...358K) |
คำอธิบายชิ้นส่วนทางกล
| การเชื่อมต่อ | ขั้วต่อ V1 (M12 × 1), 4 พิน |
| ระดับการป้องกัน | IP65 อื่น ๆ สามารถปรับแต่งได้ |
| วัสดุเปลือก | ทองแดงชุบนิกเกิลและอื่น ๆ สามารถปรับแต่งได้ |
หมายเหตุ: เมื่อผลิตภัณฑ์ M18 และผลิตภัณฑ์ M30 มีเอาต์พุตอะนาล็อก 4-20mA วิธีการเชื่อมต่อมิเตอร์จะแตกต่างจากผลิตภัณฑ์ 550,600 รายการ เนื่องจากเทอร์มินัลเอาต์พุตของผลิตภัณฑ์ M18 และ M30 ใช้พลังงานจาก VDD ดังแสดงในรูปที่ 1 มิเตอร์จึงควรเชื่อมต่อกับพอร์ตจ่ายไฟ ระหว่างขั้วเอาท์พุทและขั้วเอาท์พุท แผนภาพคำแนะนำการเชื่อมต่อจะแสดงในรูปที่ 2:
รูปที่ 1 แผนภาพวงจรจ่ายไฟเอาท์พุต
รูปที่ 2 แผนผังวิธีการเชื่อมต่อ
4. ข้อมูลการสั่งซื้อ
| กส | ประเภทของ | เอาท์พุท | พิสัย | อธิบาย | |
| ม18 | ตัวเรือน M18 ระยะการวัดสูงสุดคือ 1 เมตร | ||||
| M30-Type1 | M30 ช่วงการวัดสูงสุดคือ 2 เมตร | ||||
| M30-Type2 | M30 ช่วงการวัดสูงสุดคือ 3 เมตร | ||||
| M30-Type3 | M30 ช่วงการวัดสูงสุดคือ 6 เมตร 8 เมตรสามารถปรับแต่งได้ | ||||
| ปรับแต่ง | เชลล์รองรับการปรับแต่งของผู้ใช้ | ||||
| เอ็นพีเอ็น | ส่งออกเป็น NPN | ||||
| พีเอ็นพี | เอาต์พุตเป็น PNP | ||||
| 10โว้ย | เอาต์พุตเป็นอนาล็อก 0-10V ความต้องการแหล่งจ่ายไฟมากกว่า 11V | ||||
| 5โว้ย | เอาต์พุตเป็นอนาล็อก 0-5V ความต้องการแหล่งจ่ายไฟมากกว่า 6V | ||||
| ออกไป | เอาต์พุตเป็นอนาล็อก 4-20mA | ||||
| อาร์เอส485 | เอาต์พุตคือโปรโตคอล RS485 Modbus โปรดดูคำอธิบายเฉพาะในคู่มืออินเทอร์เฟซซอฟต์แวร์ | ||||
| XXX มม | ลูกค้าระบุช่วงเชิงเส้นหรือช่วงสวิตช์ ซึ่งสามารถตั้งค่าได้ที่โรงงาน | ||||
| กส | ม30 | อาร์เอส485 | 2000มม | ||
5.การสมัคร
