Place of Origin:
CHINA
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
KUM-A
วิดีโอ
วิดีโอ
หมายเหตุ: ข้อมูลระยะทางสําคัญมาก

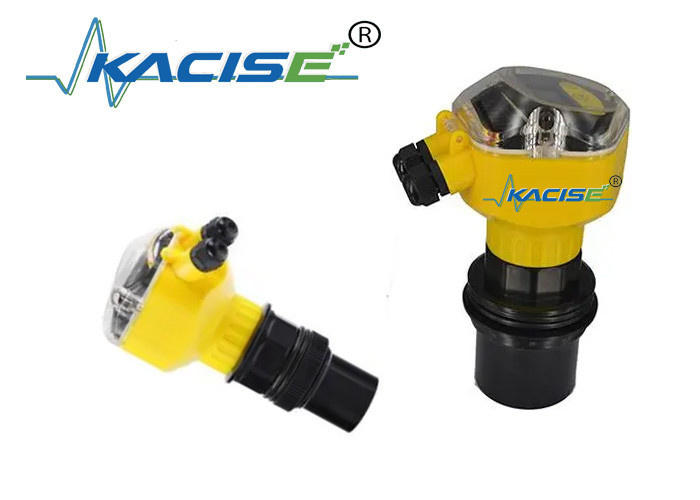

เครื่องวัดระดับด้วยเสียงฉีด ultrasonic KUM-A เป็นเครื่องวัดระดับที่ไม่สัมผัสและมีประหยัด มีความน่าเชื่อถือสูง ความแม่นยําสูง และติดตั้งง่ายมันไม่จําเป็นต้องติดต่อกับสื่อและสามารถตอบสนองความต้องการในการวัดของการใช้งานส่วนใหญ่.
ลักษณะทางเทคนิค:

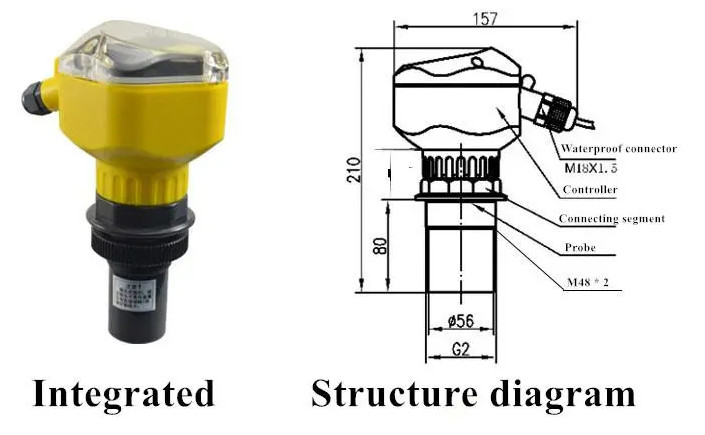

โครงสร้าง:
ข้อมูลการใช้งาน:
| รายละเอียด | มูลค่า |
| ความดัน โวลเตจ | 5 เมตร 10 เมตร 15 เมตร 20 เมตร 30 เมตร 40 เมตร 50 เมตร 60 เมตร |
| ความถูกต้อง | 00.5%, 1.0% |
| การแสดง | LCD |
| อุณหภูมิแวดล้อม | อุปกรณ์แสดงภาพ-20 ̊+60°C เครื่องแปลง 20°C+80°C |
| กลาง | ของเหลวและของแข็ง |
| การออกแบบแบบแอนาล็อก | 4-20mA |
| การออกแบบดิจิตอล | RS485, RS232 (ทั้งคู่เป็นตัวเลือก) |
| พลังงาน | 24Vdc |
| ระดับการป้องกัน | อุปกรณ์แสดงภาพ IP65 เครื่องแปลง IP68 |
| ประเภทของเครื่องตรวจ | PVDF สายสลัดอลูมิเนียม ABS เหล็กไร้ขัด 316L เทฟลอน สายสลัดไทเทเนียม |
การเลือกรุ่น:
| KUM-A | ||||||
| ระยะการวัด | ||||||
| A | 5 เมตร | |||||
| B | 10 เมตร | |||||
| C | 15 เมตร | |||||
| D | 20 เมตร | |||||
| E | 30 เมตร | |||||
| F | 40 เมตร | |||||
| G | 50 เมตร | |||||
| H | 60 เมตร | |||||
| สัญญาณออก | ||||||
| A | 4-20mA | |||||
| ความถูกต้อง | ||||||
| 0.5 | 00.5% | |||||
| 1.0 | 1% | |||||
| พลังงาน | ||||||
| A | 24Vdc | |||||
| B | 11 ~ 30Vdc | |||||
| ประเภทของเครื่องตรวจ | ||||||
| A | PVDF | |||||
| B | อลูมิเนียม | |||||
| C | ABS | |||||
| D | สแตนเลส 316L | |||||
| E | เทฟลอน | |||||
| F | โลหะไทเทเนียม | |||||
การใช้งานและการติดตั้ง:
สระว่ายน้ําวัดระดับ ultrasonic ระบบควบคุมปั๊มน้ําโดยอัตโนมัติ
ปัญหาและการแก้ไขทั่วไป คําแนะนําระหว่างการติดตั้ง
| คําอธิบายความผิดพลาด | สาเหตุของการออก | การแก้ไข |
| เครื่องวัดไม่แสดง ไม่ทํางาน | แหล่งพลังงานผิด การเชื่อมไฟผิด | ตรวจสอบว่าไฟฟ้า DC24v ถูกต้อง ตรวจสอบว่าสายไฟถูกต้อง |
| อุปกรณ์มีการแสดง, ไม่ทํางาน | 1. เครื่องวัดระดับไม่ได้สอดคล้องกับระดับของของเหลวหรือระดับของวัสดุ 2. ระดับของของเหลวเปลี่ยนแปลงมาก 3พื้นผิวของวัสดุนี้ไม่เรียบร้อยมาก 4ด้านผิวของของเหลวมีชั้นผสมหนากว่า 5ด้านล่างของถังไม่เรียบหลังจากของเหลวถูกว่างและวัสดุถูกว่าง 6นอกระยะการวัด |
1. ปรับทิศทางการสอดคล้องของเครื่องวัดระดับ, และใช้ระดับน้ํามันเพื่อปรับและเพิ่มท่อพลาสติกในถัง 2. ใช้เครื่องวัดระดับที่มีระยะที่ใหญ่กว่า 3. ใช้เครื่องวัดระดับที่มีช่วงที่ใหญ่กว่าหรือวิธีการวัดอื่น ๆ 4. โดยธรรมชาติจะดําเนินการอีกครั้งหลังจากการเพิ่มของเหลวหรือวัสดุ 5. ใช้เครื่องวัดระดับที่มีระยะที่ใหญ่กว่า |
| การแสดงเครื่องมือไม่มั่นคงหรือค่าที่วัดมีค่าเบี่ยงเบนที่ใหญ่ | 1. ระดับวัสดุเข้าจุดตาย 2ค่าวัดระยะทางใหญ่กว่าความสูงการติดตั้ง 3มีการขัดแย้งทางแม่เหล็กแรง 4วัตถุที่ปิดคลื่นเสียง 5. แฟลนจ์โลหะได้รับการเตรียมบนระดับเมตร 6พื้นที่ปล่อยหรือด้านข้างของเครื่องสํารวจสัมผัสกับโลหะ |
1. ยกเครื่องวัดระดับขึ้น หรือป้องกันระดับที่สูงเกินไป 2. ปรับปรุงความสูงการติดตั้งให้ค่าที่ถูกต้อง 3อุปกรณ์ต้องเชื่อมต่อกับพื้น และปกป้องเครื่องวัดระดับ 4. เปลี่ยนตําแหน่งการติดตั้งหรือเพิ่มท่อพลาสติก 5เปลี่ยนไปใช้ฟลานจ์พลาสติก 6. ใช้ถุงยางเพื่อแยกจากโลหะ |
สําหรับถังที่มีช่องติดตั้งหรือซอนด์ที่วางอยู่ในท่อกลม ความยาวของสายเชื่อม flange ของถังขนาด 4m, 6m และ 8m แบบระดับชั้นควรจะต่ํากว่า 400 mmและความยาวของถ้วยระดับ 12m ขนาดขนาดยาวควรจะน้อยกว่า 400mm.
โซนเซอร์ระดับ 150 มิลลิเมตร, 15 มิลลิเมตร, 20 มิลลิเมตร, 30 มิลลิเมตรควรเด่นออกจากประตูการติดตั้ง
