Place of Origin:
China
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
CE
Model Number:
KUS3000 M18

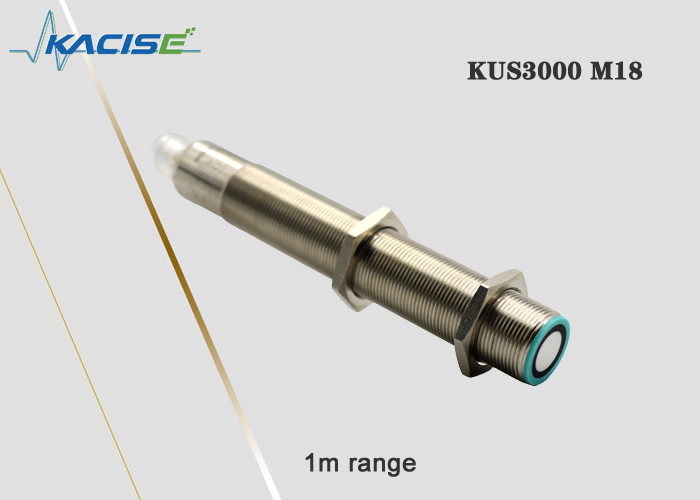

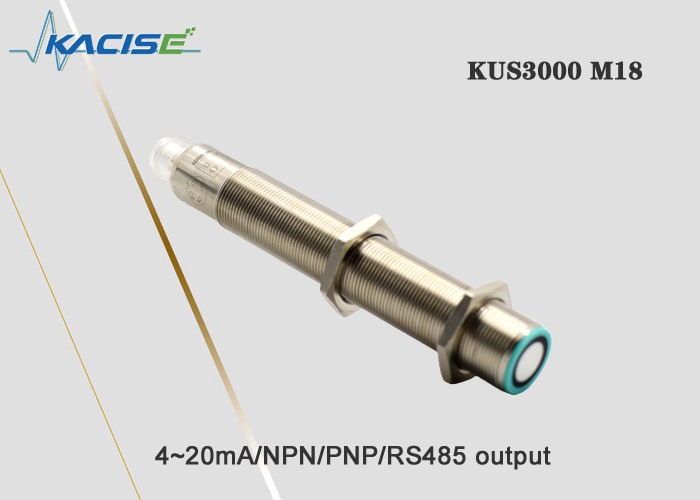

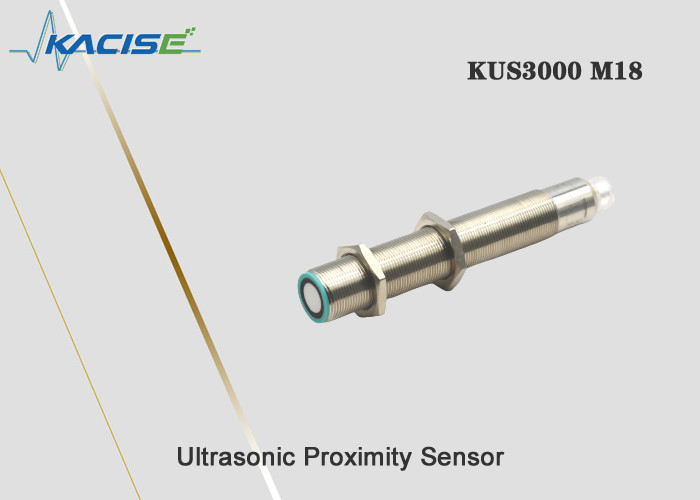

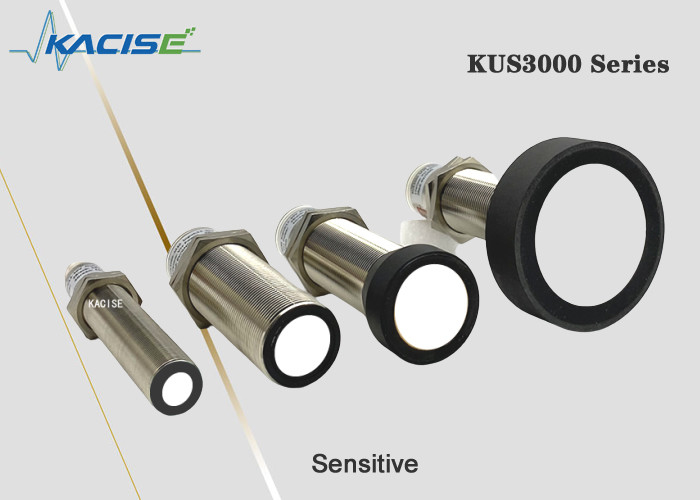

KUS3000 M18 เครื่องวัดระดับเสียงฉาย
1โครงสร้างมิติ
หน่วยคือ mm
โครงสร้างขนาด M18
2. อินเตอร์เฟซไฟฟ้า
หมายเหตุ: ผลิตภัณฑ์นี้มีสองรายละเอียดของเคเบิล และคําแนะนําการเชื่อมเคเบิลของสองรายละเอียดดังต่อไปนี้
| สายเคเบิลประเภท A | สายเคเบิลประเภท B | ||
| pin1 | สีน้ําตาล | pin1 | สีเหลือง |
| ปิน2 | สีขาว | ปิน2 | สีดํา |
| ปิน3 | สีฟ้า | ปิน3 | สีแดง |
| Pin4 | สีดํา | Pin4 | สีเขียว |
การผสมสายไฟฟ้าแบบบังคับใช้งานขึ้นอยู่กับรายละเอียดที่ได้รับจากลูกค้า
3. ปริมาตรเทคนิค
| M18 | |
| ระยะ | 150... 1000 มม. |
| ระยะระยะปรับได้ | 150.... 1000 มม. |
| จุดตาบอด | 0... 150 มิลลิเมตร |
| เวลาตอบสนอง | ประมาณ 10 ms |
ไฟชี้
| ไฟ LED สีฟ้า | แสงสีฟ้าส่องส่องแสดงให้เห็นว่าการปรับระดับสามารถดําเนินการได้ สีฟ้าและค่าคงที่อื่น ๆ แสดงให้เห็นว่าการจําหน่ายพลังงานของเซ็นเซอร์เป็นปกติแสงสีฟ้าจะส่องใน 5 นาทีหลังจากเปิดไฟฟ้า, แสดงให้เห็นว่าผู้ใช้สามารถทําการปรับออกและการปรับขนาด หลังจาก 5 นาที, แสงสีฟ้าจะเปิดอยู่เสมอเพื่อแสดงให้เห็นว่าเซ็นเซอร์ไม่สามารถรับคําสั่งการปรับขนาด . |
| ไฟ LED ต่ํา | มันใช้เพื่อแสดงว่าวัตถุที่วัดถูกตรวจพบหรือไม่ ระหว่างช่วงการปรับระดับ ไฟเหลืองจะส่องส่องเพื่อแสดงว่าภาวะปรับระดับปัจจุบันถูกล็อกและมันสามารถเปลี่ยนไปยังภาวะการปรับขนาดต่อไป. |
| ไฟ LED สีแดง |
ในสภาพการทํางานปกติ ไฟสีแดงไม่ส่อง และไฟสีแดงส่อง เพื่อชี้ให้เห็นว่ามีความผิดพลาด ระหว่างกระบวนการปรับขนาด แสงสีแดงที่ส่องส่องแสดงให้เห็นว่าเซ็นเซอร์ล็อคความสูญเสียเสียงสะท้อนปัจจุบันหรือภาวะความไม่จํากัด และผู้ใช้สามารถเปลี่ยนไปสู่ภาวะปรับขนาดต่อไป |
ปริมาตรไฟฟ้า
| ความดันไฟฟ้า | 13... 30 V DC ความต้องการความแรงดันขนาดใหญ่พิเศษสามารถปรับแต่งได้ |
| กระแสไฟฟ้าไม่มีภาระ I0 | ≤ 45 mA |
รูปแบบ IOT-spectric
| ความดันไฟฟ้า | 3.3-12 DC, รีปปิล 10 % SS |
| การบริโภคพลังงาน I0 | ≤ 15 mA ระบบนอน ≤ 1 mA ระบบตื่นแบบชุด |
ผลิต
| ประเภทผลิต |
1 การออกสวิทช์ PNP การออกเปิดปกติและปิดยาวสามารถปรับขนาดได้ 2 การออกสวิตช์ NPN การออกเปิดปกติและปิดนานสามารถโปรแกรม 3 การออกไฟฟ้าแบบอานาล็อก 0-10V สามารถเขียนโปรแกรมได้ 4 อานาล็อก 4-20mA ออกโปรแกรม 5 RS485 ออก E4 สามารถโปรแกรมได้ |
| อัตราการไหลเกิน | 200 mA การป้องกันขั้วขั้วกลับ การป้องกันวงจรสั้น |
| การตั้งค่าโดยกําหนด |
M18 จุดเปลี่ยน A1: 150mm จุดเปลี่ยน A2: 1000mm M30 จุดเปลี่ยนประเภท 1 A1 จุดเปลี่ยน 200mm A2: 2000mm M30 ประเภท 2 จุดเปลี่ยน A1 300mm จุดเปลี่ยน A2: 4000mm M30 ประเภท 3 จุดเปลี่ยน A1 500mm จุดเปลี่ยน A2: 6000mm |
| การลดความแรงออก | ≤ 2.5 V |
| ความซ้ํา | ≤ 1 % |
| ระดับเปิด / ปิด f | ≤ 13 Hz ความถี่สูงสามารถปรับแต่งได้ |
| อัมพลิทูดเฉพาะ Hysteresis | 5% ของค่าที่กําหนดไว้ ความต้องการพิเศษสามารถปรับแต่งได้ |
| ระยะการชดเชยอุณหภูมิ | -40°C-85°C |
ความต้องการของอุณหภูมิ
| อุณหภูมิการทํางาน | -25...70°C ((248...343K) |
| อุณหภูมิการเก็บรักษา | -40...85°C ((233...358K) |
คําอธิบายของชิ้นส่วนเครื่องกล
| การเชื่อมต่อ | เครื่องเชื่อม V1 ((M12×1), 4-Pin |
| ประเภทการป้องกัน | IP65 อื่นๆ สามารถปรับแต่งได้ |
| วัสดุเปลือก | ทองแดงเคลือบ nickel, อื่น ๆ สามารถปรับแต่งได้ |
หมายเหตุ: เมื่อสินค้า M18 และสินค้า M30 มีผลิตแบบอนาล็อก 4-20mA วิธีการเชื่อมเมตรจะแตกต่างจากวิธีการของสินค้า 550,600เนื่องจากปลายทางการออกของสินค้า M18 และ M30 ได้รับพลังงานจาก VDDตามที่แสดงในรูปที่ 1 เครื่องวัดควรถูกเชื่อมต่อกับพอร์ตไฟฟ้าระหว่างปลายทางออกและปลายทางออก
รูปที่ 1 สัญลักษณ์วงจรพลังงานออก
รูปที่ 2 สัญลักษณ์แผนภูมิของวิธีเชื่อม
4การใช้งาน
