Place of Origin:
China
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
CE
Model Number:
KUS630B
เครื่องวัดระดับความรุนแรงด้วยเสียงฉีด ultrasonic ซีรี่ย์ KUS630
1ลักษณะ
2การนําเข้า
เครื่องวัดระดับด้วยเสียงฉีดที่ป้องกันการละลาย เป็นเครื่องวัดระดับด้วยเสียงฉีดดิจิตอลที่ควบคุมโดยไมโครโปรเซสเซอร์ ในการวัดคลื่นฉีดเสียงฉีดที่กระแทกถูกส่งจากเซ็นเซอร์ (เครื่องแปลง)คลื่นเสียงถูกสะท้อนจากพื้นผิวของวัตถุและได้รับโดยเซ็นเซอร์เดียวกัน, เปลี่ยนเป็นสัญญาณไฟฟ้า และระยะทางระหว่างเซ็นเซอร์และวัตถุที่วัดคํานวณด้วยเวลาระหว่างการปล่อยและการรับคลื่นเสียง เนื่องจากเครื่องวัดระดับของเหลว ultrasonic anti- corrosion ใช้การวัดแบบไม่ติดต่อ สื่อการวัดเกือบไม่มีขีดจํากัดและมันสามารถใช้ได้อย่างแพร่หลายในการวัดความสูงของวัสดุเหลวและแข็งหลายชนิด.
3ขนาด
หน่วยในแผนภูมิคือ mm
4การเชื่อมต่อไฟฟ้าและนิยามสัญญาณ
| ลําดับบรรทัด | Cหนองคาย | Dการกําหนด |
| 1 | สีแดง | พลังงานเป็นบวก |
| 2 | สีดํา | แรงกลับพื้นดิน |
| 3 | สีเหลือง | การออกแบบแบบแอนาล็อก การออกแบบแรงดัน การออกแบบปัจจุบัน การออกแบบสวิทช์ |
| 4 | สีฟ้า | RS485 A+ หรือ uart TXD |
| 5 | สีเขียว | RS485 B- หรือ uart RXD |
| สีสาย | ลําดับบรรทัด | อธิบาย | คําสังเกต |
| สีแดง | 1 | เครื่องขับเคลื่อนด้วย | 3.3V-30V ความแรงกดแรงกว้าง |
| สีดํา | 2 | GND | |
| สีเหลือง | 3 | การออกสวิทช์ | ปลายสวิทช์ ความจุ 1A 60V รองรับการออกสวิทช์สูงสุดถึง 2 ปลายที่มีโลจิกอิสระไม่แยกแยกระหว่างขั้วบวกและขั้วลบและสามารถเชื่อมต่อได้ตามความต้องการ |
| สีขาว | 4 | การออกสวิทช์ | |
| สีน้ําตาล | 4 | RS485A+ | |
| สีเขียว | 5 | RS485B- |
5การอธิบายปารามิเตอร์
| Mโดเดล:KUS630 | |
| ระยะการวัด |

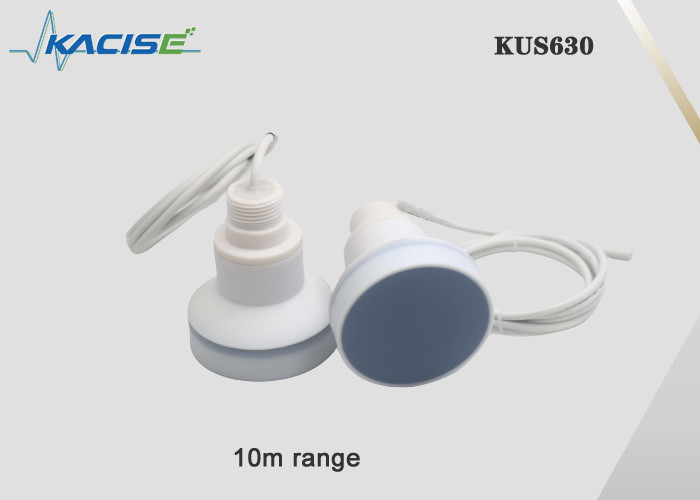

0.6 เมตร 10 เมตร |
|
จุดตาบอด |
0... 0.6m ((พื้นที่ทํางานที่ไม่มั่นคงอยู่ในระยะ 0.6m, ไม่แนะนําให้ทํางานในช่วงนี้); เวอร์ชั่นพื้นที่ตาบอดขั้นต่ํา 0.3m สามารถบรรลุได้, ซึ่งจําเป็นต้องปรับแต่ง |
| ความดันไฟฟ้า | 3. 3... 24 วอลต์ DC ความแรงคลื่น 10 % SS |
|
กระแสการทํางาน |
≤ 45 mA (ความเร็วในการวัดที่เร็วที่สุด) เวอร์ชั่นพลังงานต่ํา, การบริโภคพลังงานในการนอนหลับต่ํากว่า 0.3mA, การบริโภคพลังงานในการส่งคือ 20mA (ต่ํากว่า 2ms), และการบริโภคพลังงานในการรับไม่เกิน 8mA (ต่ํากว่า 150ms) |
|
สัญญาณออก |

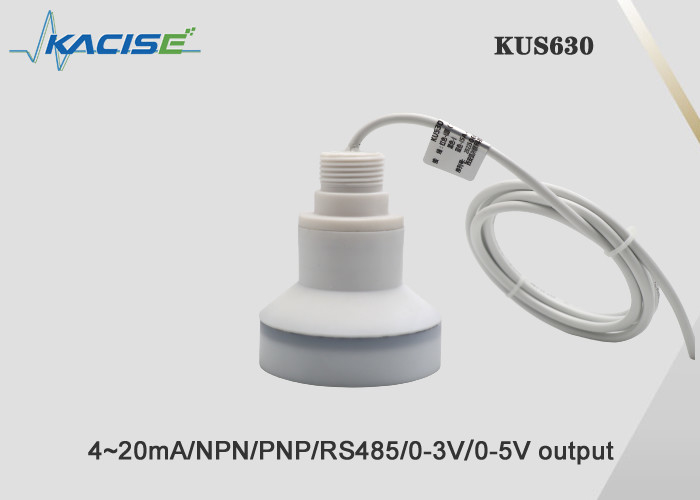

1: การออกแบบแบบอานาล็อกที่สามารถโปรแกรมได้ 0-10V 2: การออกเสียง RS485 3:Uart การออกลําดับ 4ปริมาณการออก: 5:การออกสวิทช์ |
| ความแม่นยําของการวัด | ≤ 1 % |
| การชดเชยอุณหภูมิ | ใช่ |
สภาพการทํางาน
| อุณหภูมิการทํางาน | -25...70°C ((248...343K) |
| อุณหภูมิการเก็บรักษา | -40...85°C ((233...358K) |
คําแนะนําอื่น ๆ
| การเชื่อมต่อไฟฟ้า | สายเคเบิล 5 โคเร (ออกแบบแอนาล็อก) สายเคเบิล 6 โคเร (ออกแบบสวิทช์) |
| ประเภทการป้องกัน | IP68 |

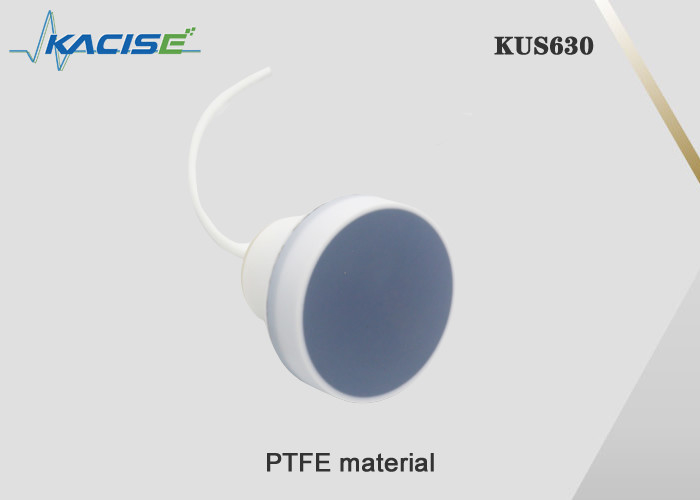

| วัสดุเปลือก | PTFE |
6.ข้อมูลเพิ่มเติม
เครื่องวัดระดับของวัตถุ/ของเหลวด้วยเสียงฉายถูกติดตั้งบนส่วนบนของถัง ภายใต้การควบคุมการทํางานของหน่วยรวมและส่วนประกอบอิเล็กทรอนิกส์โซนด์ปล่อยรังสีของแรงกระแทก ultrasonic มากกว่า 20000Hz ไปยังวัตถุที่วัดเนื่องจากอุณหภูมิมีผลกระทบต่อความเร็วของเสียง, เครื่องวัดอุณหภูมิควรวัดอุณหภูมิเพื่อแก้ไขความเร็วของเสียง.ซึ่งสามารถนํา 4-20mA มาพร้อมกัน, การสื่อสาร RS485, การออกรีสองตัว, และยังสามารถได้รับพลังงานจาก 220VAC.
7ข้อมูลการสั่งซื้อ
| KUS | Mโดเดล | Oผลิต | Rแองเจ | Dเขียน |
| 630B | รองรับการปรับแต่ง | |||
| ทําตามความต้องการ | ||||
| 0-10V | การออกแบบแบบอานาล็อก 0-10V | |||
| 0-5V | การออกแบบแบบอานาล็อก 0-5V | |||
| 0-3V | การออกแบบแบบอานาล็อก 0-3V | |||
| 4-20mA | การออกแบบแบบอนาล็อก 4-20mA | |||
| SW | การออกสวิทช์ | |||
| อูอต | Uart การออกลําดับ MODBUS RTU โปรโตคอล | |||
| RS485 | โปรต็อกอล RS485 การออก MODBUS RTU | |||
| xxx มม |
XXX mm หมายถึงระยะการวัดสูงสุด (ค่าตั้งค่า 1000mm) |
|||
| KUS | 550 | RS485 | 10000 มม | |
