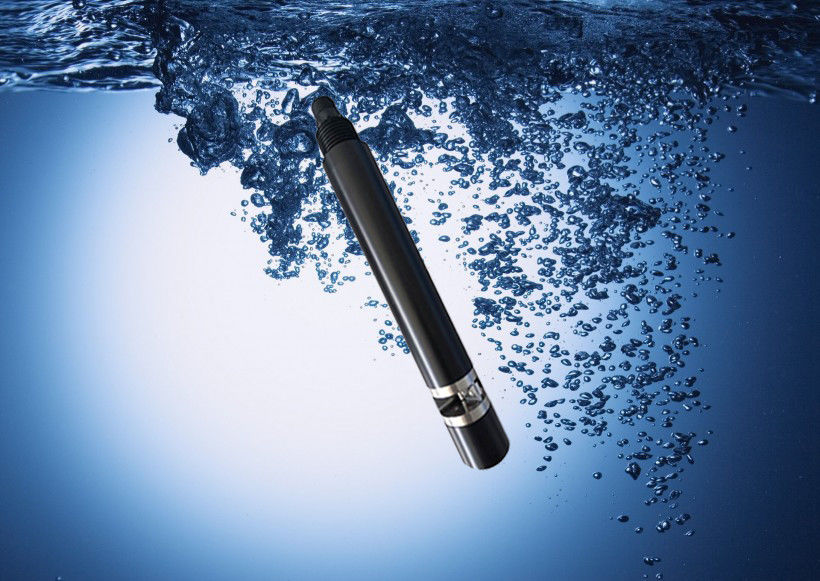

KCD310 เครื่องตรวจจับ COD ออนไลน์ ไม่มีสารปฏิกิริยา ไม่มีมลพิษ ขนาดเล็ก สะดวกสบายกว่า COD ความคับและอุณหภูมิ

1หลักการ

สารประกอบอินทรีย์หลายชนิด ที่ละลายในน้ํา จะดูดซึมแสงอัลตรายโอเล็ตปริมาณของสารพิษอินทรีย์ละลายในน้ําสามารถวัดได้อย่างแม่นยํา โดยวัดการดูดซึมของสารประกอบอินทรีย์เหล่านี้ให้กับแสง UV ความยาวคลื่น 254 nm. KCD310 เครื่องตรวจจับ COD ออนไลน์ใช้แหล่งแสงสอง แหล่งแสงอัลตราไวโอเล็ตหนึ่งเพื่อวัดสารประกอบ COD ในน้ํา แหล่งแสงมาตรฐานอื่นเพื่อวัดความคลุมของน้ําการลดความหนาของเส้นทางทางแสงถูกชดเชยด้วยอัลการิทึมพิเศษ, ซึ่งสามารถกําจัดการขัดขวางของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณ

2ลักษณะ

• ไม่มีสารปฏิกิริยา ไม่มีมลพิษ การปกป้องเศรษฐกิจและสิ่งแวดล้อม
• ขนาดเล็ก การติดตั้งสะดวกต่อการติดตามคุณภาพน้ําต่อเนื่องออนไลน์
• สามารถวัดปลาหมึก ปริมาณและอุณหภูมิได้
• อัตโนมัติชดเชยการขัดขวางความคับ
• ด้วยแปรงทําความสะอาดเพื่อป้องกันการติดต่อทางชีวภาพ
• การเคลื่อนไหวน้อย การตอบสนองรวดเร็ว การวัดที่แม่นยํากว่า
• แม้แต่การติดตามระยะยาว ก็คงที่มาก
• ไม่ต้องบํารุงรักษา ใช้งานได้นาน และมีค่าใช้จ่ายต่ํา
• เซ็นเซอร์ดิจิตอล อินเตอร์เฟซ RS-485 โปรโตคอล Modbus/RTU
• อิเล็กทรอนิกส์พลังงานต่ํา การออกแบบป้องกันการรบกวน

3รายละเอียดเทคนิค

4. การวาดขนาด

หมายเหตุ: เครื่องเชื่อมเซ็นเซอร์คือ เครื่องเชื่อมกันน้ําหลัก M16-5

5การติดตั้งและการเชื่อมต่อไฟฟ้า

5.1 การติดตั้ง

เมื่อการแขวนเซ็นเซอร์ควรหลีกเลี่ยงเพราะการไหลของน้ํา, ติดตั้งเซ็นเซอร์ไม่เกิน 2 เมตรจากความลึกของพื้นผิวน้ําในเซ็นเซอร์ที่ชนผนังหรือโครงสร้างไฮดรอลิกอื่น ๆ,ถ้ากระแสกําลังแรงมากกรุณาแก้ไขเซ็นเซอร์

ติดตั้งเซ็นเซอร์ไม่เกิน 2 เมตรจากน้ํา

เซนเซอร์ถูกลดลง 30 ซม. ต่ํากว่าระดับน้ําต่ําสุดที่สามารถมีขึ้น โดยพิจารณาการเปลี่ยนแปลงระดับน้ํา

เซนเซอร์ถูกวางไว้ในน้ํา ที่ไม่มีฟอง

แนะนําให้ติดตั้งเชลล์สายไฟฟ้าภายนอกสายเซ็นเซอร์ โดยวางเซ็นเซอร์ในตําแหน่งราบและมั่นคง และพื้นที่วัดตั้งทิศทางไปยังกระแสไฟฟ้า

5.2 การเชื่อมต่อไฟฟ้า

สายเคเบิลเป็นสายที่ปรับกันแบบสี่แกนแบบสับคู่

สายสีแดง -- สายไฟฟ้า (12 ~ 24VDC)

สายดํา (GND)

สายสีฟ้า -- 485a

สายขาว -- 485b

ก่อนไฟฟ้าไฟฟ้า การตรวจสอบลําดับสายไฟ ให้ดี เพื่อหลีกเลี่ยงการสูญเสียที่ไม่จําเป็น ที่เกิดจากความผิดพลาดในการเชื่อมไฟ

คําแนะนําการเชื่อมไฟ: พิจารณาสายไฟดําน้ําระยะยาวในน้ํา (รวมถึงน้ําทะเล) หรือเผชิญกับอากาศสายเคเบิลลูกค้าควรมีความสามารถต่อต้านการกัดกร่อนบาง.

6การบํารุงรักษา

 6.1 โปรแกรมและวิธีการรักษา

 โปรแกรมการบํารุงรักษา

เพื่อให้แน่ใจว่าการวัดแม่นยํา การทําความสะอาดเป็นสิ่งสําคัญมาก การทําความสะอาดเซ็นเซอร์เป็นประจํา ส่งผลต่อความมั่นคงของข้อมูล

หมายเหตุ: ความถี่ในการบํารุงรักษาในตารางด้านบนถูกแนะนําเท่านั้น กรุณาทําความสะอาดเซ็นเซอร์ตามการใช้งานจริงของเซ็นเซอร์

วิธีการรักษา

1) พื้นผิวเซ็นเซอร์: ทําความสะอาดพื้นผิวเซ็นเซอร์ด้วยน้ําจากบ่อน้ํา หากยังมีเศษขยะอยู่ กวาดด้วยผ้าอ่อนนุ่มที่ชื้น สําหรับสกปรกที่แข็งแกร่ง เพิ่มยาซักฟอกในครัวเรือนเข้าไปในน้ําจากบ่อน้ําเพื่อทําความสะอาด

2) ตรวจสอบสายของเซ็นเซอร์: สายไม่ควรจะกระชับเมื่อมันทํางานปกติ, ไม่เช่นนั้นมันง่ายที่จะแตกสายภายในสายและทําให้เซ็นเซอร์ไม่สามารถทํางานปกติ.

3) ตรวจสอบว่าหน้าต่างการวัดของเซ็นเซอร์ ไหม และแปรงทําความสะอาดเป็นปกติ

4) ตรวจสอบแปรงเซ็นเซอร์ให้เกิดความเสียหาย

5) หลังการใช้งานต่อเนื่อง 18 เดือน กลับไปที่โรงงานเพื่อเปลี่ยนอุปกรณ์ปิดแบบไดนามิก

ข้อ พิจารณา

โซนด์มีส่วนประกอบออทคติกและอิเล็กทรอนิกส์ที่รู้สึกไว ให้แน่ใจว่าโซนด์จะไม่ถูกเครื่องจักรหนักชน ไม่มีส่วนในโซนด์ที่ต้องการการบํารุงรักษาจากผู้ใช้

 6.2 การปรับขนาดเซ็นเซอร์

การปรับระดับความคลุมคลุม

 การปรับขนาดศูนย์: เอาปริมาณของของเหลวที่มีความอับอุ่นศูนย์ที่เหมาะสม ด้วยเครื่องดื่มขนาดใหญ่และ calibrate จุดศูนย์หลังจาก 3 ~ 5 นาทีของความมั่นคงจํานวนรายละเอียดของคําแนะนํา

การปรับระดับความชัน: เครื่องตรวจจับถูกวางในสารละลายใน 100NTU สภาพละลายมาตรฐานเป็นเวลา 3 ~ 5 นาทีหลังจากการปรับระดับตัวเลข

การปรับระดับปลาหมึก

Khp (โพแทสเซียมไฮโดรเจนฟตาเลต, C8H5KO4) เป็นสารปฏิกิริยาเคมีทั่วไป, ซึ่งสามารถใช้ในการเตรียมสารแก้ไขมาตรฐาน COD.

การเตรียมสารแก้วมาตรฐาน

1 น้ําหนัก 0.8503 กรัม KHP อย่างแม่นยําในกล่อง 1000 มิลลิลิตร เติมด้วยน้ํากระจายหรือน้ําไม่ประกอบด้วยไอโอเนียสถึงระดับสูงสุด โซลชั่นนี้คือ 1000 มิลลิกรัม/ลิตรของสาร COD

2 ทา 100 mL ของสารละลายลงไปในกล่อง 1000 mL จากนั้นเติมน้ํากระป๋องหรือน้ําไม่ประกอบด้วยไอโอเนียมให้มากที่สุด หลังจากสั่น คอนเซ็นทรัลของ COD เป็น 100 mg/Lสารละลายที่มีปริมาณ 5 mg/L ได้ถูกเตรียมด้วยวิธีเดียวกัน.

เก็บละลายแบบมาตรฐานดัน (ขั้นตอน 2.1) ในขวดแก้วสีดํา และเก็บไว้ในอุณหภูมิต่ําเพื่อป้องกันการละลาย2) ควรใช้ภายใน 24 ชั่วโมง.

การปรับขนาด (ปรับขนาด 2 จุด)

1 เซนเซอร์ถูกวางในสารละลาย COD 5 mg/L และเส้นทางแสงทั้งหมดถูกยืนยันว่าถูกดําน้ํา > 2 ซม.d.

2 วางเซ็นเซอร์ในสารละลาย COD 100MG/L และปรับความชันตามคําสั่งในข้อจํากัด

หมายเหตุ: 1. KHP มีความเสี่ยงต่อมะเร็ง กรุณาใส่ถุงมือในขณะที่ทํางาน หลีกเลี่ยงการสัมผัสกับผิวหนัง

2. เมื่อการปรับปรุง, ก่อนอื่นก็ปรับปรุงอุณหภูมิ, แล้วปรับปรุงความซับซ้อน แล้วปรับระดับ COD

3. หากความชันถูกปรับและค่าเซ็นเซอร์ไม่เปลี่ยนแปลงภายใน 3 นาที ปิดไฟและเปิดไฟอีกครั้ง

ข้อสังเกต

เพื่อปกป้องเซ็นเซอร์จากแสงอาทิตย์

กรุณาอย่าแตะกับเซ็นเซอร์ด้วยมือ

พื้นผิวของเซ็นเซอร์ไม่มีฟองอากาศระหว่างการวัดและการปรับขนาด

หลีกเลี่ยงการใช้แรงเครียดทางกล (แรงดัน, รอยกัด, ฯลฯ) ต่อเซ็นเซอร์โดยตรงระหว่างการใช้งาน

6.3 คําถามที่พบบ่อย

7คุณภาพและบริการ

7.1 การประกันคุณภาพ

หน่วยงานตรวจคุณภาพมีขั้นตอนการตรวจสอบมาตรฐาน ด้วยอุปกรณ์และเครื่องมือการทดสอบที่ทันสมัยและสมบูรณ์แบบการปรับปรุงผลิตภัณฑ์ 72 ชั่วโมง เพื่อทําการทดลอง, การทดลองความมั่นคง, อย่าปล่อยให้โรงงานผลิตภัณฑ์ที่ไม่สมควร.

ผู้รับสินค้าจะคืนชุดของผลิตภัณฑ์ด้วยอัตราการไม่สอดคล้อง 2% และค่าใช้จ่ายทั้งหมดจะดําเนินการโดยผู้จําหน่ายมาตรฐานของค่าตอบแทน หมายถึง คําอธิบายสินค้าที่ให้โดยผู้จําหน่าย.

รับประกันปริมาณและความเร็วในการจัดส่ง

7.2 อะไหล่

ผลิตภัณฑ์นี้รวมถึง:

1 เซ็นเซอร์

1 ฉบับของคู่มือการใช้งาน

ใบรับรอง 1

7.3 ความมุ่งมั่นในบริการหลังการขาย

บริษัทของเราให้บริการหลังการขายเป็นเวลา 1 ปี นับจากวันที่ขาย แต่ไม่รวมความเสียหายที่เกิดจากการใช้งานที่ไม่ถูกต้อง หากต้องซ่อมหรือปรับปรุง กรุณาคืนมันด้วยค่าใช้จ่ายของคุณเอง,บริษัทจะซ่อมแซมความเสียหายของเครื่องมือโดยไม่คิดค่าใช้จ่าย
