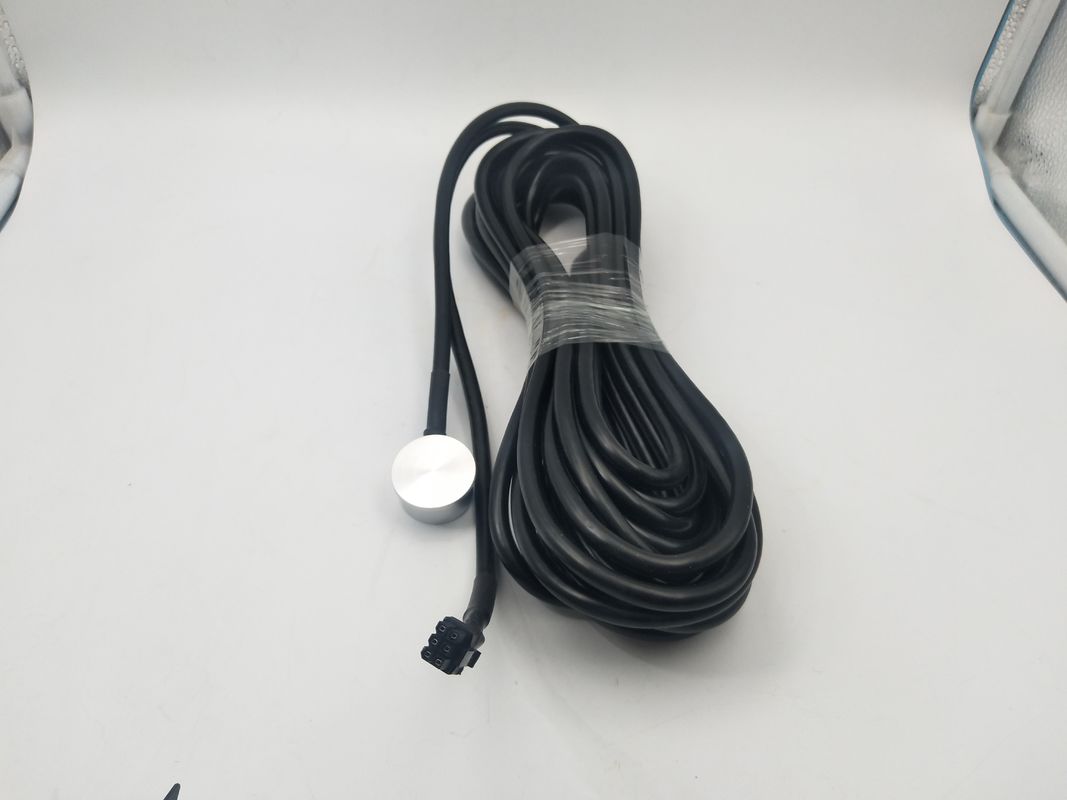

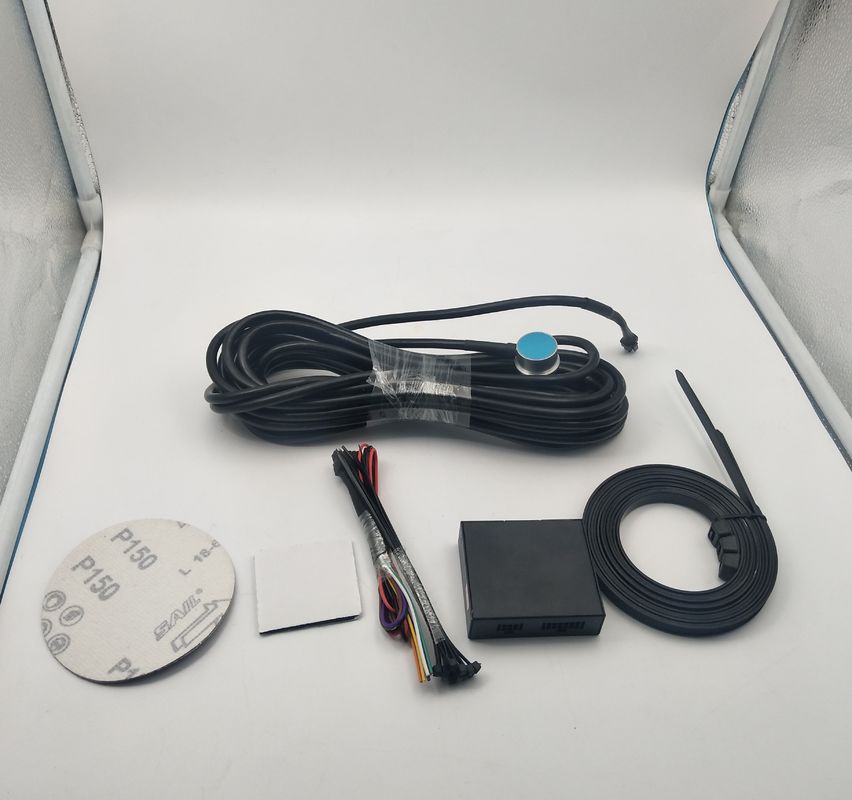

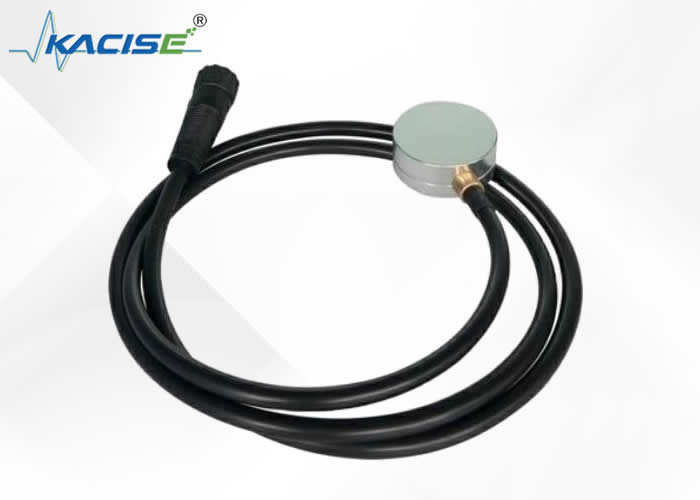

Non - Invasive Ultrasonic Fluid Level Sensor Temperature Integrated Sensor

1หลักการปฏิบัติงาน

เซ็นเซอร์เลเวอร์ของเหลวภายนอกที่มีหลักการระยะทางของโซนาร์

โดยใช้เซ็นเซอร์อุณหภูมิรวมในการประมวลผลโซนาร์

สัญญาณ. เซ็นเซอร์ถูกติดในผนังภายนอกของถัง.

อัลกอริทึมที่ได้รับสิทธิบัตรในการคํานวณความสูงของของเหลวใน

ถังและผลิตไปยัง ระบบควบคุมทางไกล ((ตัวอย่างเช่น DCS)

(4-20) mA, HART, RS-485, โม๊ดบัส

ตามรูปด้านขวา, เวลาที่ใช้สําหรับสัญญาณที่จะ

จะถูกส่งและรับจากพื้นผิวของของเหลว

จากตัวแปลงจะนําไปใส่ในโปรเซสเซอร์ แล้ว

การประมวลผลโดยอัลการิทึมที่ได้รับสิทธิบัตรในการคํานวณความสูงของ

น้ําเหลวตามสูตร:

H=αV ((t-t1)/2

H: ความสูงของของเหลว

v: ความเร็วของเสียงในของเหลว

t: เวลาระหว่างสัญญาณที่ส่งและรับ

t g: เวลาการขยายตัวในผนังถัง

α:ปัจจัยการชําระเงิน

2การใช้งาน

ถัง LPG

ถังอะโมเนียกเหลว

ถังโพรเปานเหลว

ถังน้ํามัน

ถังกรด/สารละลาย

ถังกรดซัลฟูริกเน้น ((98%)

ถังกรดไนโทริก

ถังกรดน้ํามันเกลือ

3. ลักษณะ

เทคโนโลยีการตรวจจับที่ไม่บุกรุก

เซนเซอร์ติดกับด้านนอกของถังใต้ดิน

เหมาะสําหรับส่วนใหญ่ของรูปร่างและขนาดของกระป๋อง

Output to telemetry system - ตัวเลือกต่าง ๆ

CNEX ได้รับการอนุมัติสําหรับการใช้ในพื้นที่อันตราย

(โปรเซสเซอร์และเซ็นเซอร์)

เครื่องตรวจจับอุณหภูมิที่บูรณาการ

ค่าใช้จ่ายต่ํา, ทันใจและแม่นยํา tank gauging

ไม่ได้รับผลกระทบจากความดัน

การติดตั้งง่าย - ไม่มีการบุกถัง

ง่าย retroft สําหรับถังที่มีอยู่

ไม่มีเวลาหยุดทํางานระหว่างการติดตั้ง

ไม่มีชิ้นส่วนเคลื่อนไหว

3ปารามิเตอร์
