Place of Origin:
China (Mainland)
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
GXEFM2000
คําอธิบายการสื่อสาร

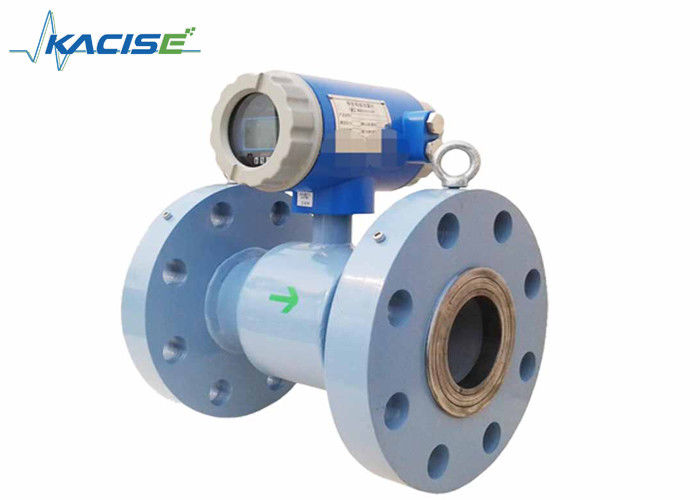

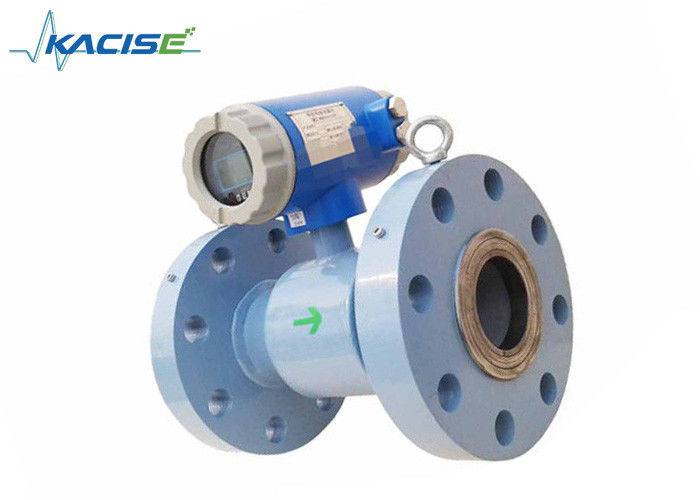

เครื่องวัดกระแสไฟฟ้า GXEFM2000 มีจุดมุ่งหมายสําหรับการวัดของเหลวในอุตสาหกรรมส่วนใหญ่รวมถึงน้ํา, น้ําเสีย, อาหารและเครื่องดื่ม, ยาและสารเคมี
มีองค์ประกอบพื้นฐานของเครื่องวัดกระแสไฟฟ้าแม่เหล็ก 2 อย่าง คือ 1) เครื่องตรวจจับ
ซึ่งประกอบด้วยท่อระบายน้ํา กล่องแยกและไฟฟ้าวัด และ 2) เครื่องแปลง ซึ่งเป็นอุปกรณ์อิเล็กทรอนิกส์ที่รับผิดชอบในการประมวลผลสัญญาณ การคํานวณระบายน้ําสัญญาณการแสดงและการออก.
วัสดุการก่อสร้างของส่วนที่ชื้น ((กล่องและอิเล็กทรอนด์) ควรเหมาะสมกับรายละเอียดเกี่ยวกับประเภทการบริการที่ตั้งใจปรับปรุงความสอดคล้องที่สอดคล้องกับการจัดส่งของเครื่องวัดแต่ละตัว.
เทคนิค ข้อมูล
มาตรการราคาsysเต็ม
| หลักการวัด | กฎของฟาราเดย์ |
| ระดับการใช้งาน | น้ํายาที่นําไฟฟ้า |
| มูลค่าที่วัด | |
| ค่าวัดหลัก | ความเร็วการไหล |
| ค่าวัดระดับสอง | ปริมาณการไหล |
เดสอินจิน
| ลักษณะ | เซนเซอร์ฟรีการบํารุงรักษาที่เชื่อมเต็ม |
| เวอร์ชั่นฟลานจ์ที่มีท่อระบายน้ําเต็มรู | |
| ระดับความดันแบบมาตรฐาน และระดับความดันสูงกว่า | |
| ระยะความกว้างใหญ่จาก DN15 ~ 3000 ด้วยแผ่นผิวที่แข็งแรงที่ได้รับการอนุมัติสําหรับน้ําดื่ม | |
| ความยาวการใส่เฉพาะในอุตสาหกรรม | |
| โครงสร้างแบบโมดูล | ระบบการวัดประกอบด้วยเซ็นเซอร์การไหลและตัวแปลงสัญญาณ. มันมีให้เลือกในแบบคอมแพคต์และในแบบแยก |
| เวอร์ชั่นคอมแพคต์ | ด้วยเครื่องแปลง 511B: 110 ~ 240Vac Power |
| ด้วยเครื่องแปลง 521B: 18 ~ 36V พลังงาน DC | |
| ด้วย W800L/W800W: แบตเตอรี่พลังงาน | |
| เวอร์ชั่นทางไกล |
ในรุ่นติดผนังพร้อมเครื่องแปลง 211B (110 ~ 240Vac หรือ 221B เครื่องแปลง 18 ~ 36V DC |
| พร้อมเครื่องแปลง W800F: แบตเตอรี่พลังงาน | |
| ระยะการวัด | -12... +12m/s /-40... +40ft/s |
มาตรการราคาaccuracy
| เงื่อนไขมาตรฐาน | สภาพการไหลคล้ายกับ EN 29104 |
| สื่อ: น้ํา | |
| ความสามารถในการนําไฟฟ้า: ≥ 300μs/cm | |
| อุณหภูมิ: +10~+30°C/+50~+80°F |
| การตั้งค่าทางเข้า: ≥5DN | |
| ความดันการทํางาน: 1Bar/14.5psig | |
| ความแม่นยําของเครื่องวัดกระแส | ปริมาตรฐาน: 0.5% ของอัตรา |
| ไม่จําเป็น: 0.2% ของอัตรา |
เปิดraสภาพtยอน
| ครับปรราคา | |
| อุณหภูมิกระบวนการ | กล่องยางแข็ง: -5 ~ + 60 °C |
| ผิวโครงพอลิโปรพีเลน: -5 ~ + 90 °C | |
| ผิว PTEF: -5 ~ + 120 °C | |
| อุณหภูมิบริเวณ | มาตรฐาน (มีตัวเรือนแปลงอลูมิเนียม) |
|
-20~+60°C (ป้องกันอุปกรณ์ไฟฟ้าจากการทําความร้อนด้วยตัวเอง มีอุณหภูมิบริเวณมากกว่า 55°C |
|
| อุณหภูมิ | -20 ~ 70 °C |
| ความดัน | |
| EN 1092-1 | DN2200 ~ 3000: PN25 |
| DN1200 ~ 2000: PN6 | |
| DN200 ~ 1000: PN10 | |
| DN65 ~ 150: PN16 | |
| DN10 ~ 50: PN40 | |
| ความดันอื่น ๆ ตามคําขอ | |
| ความยาวการใส่ ISO | ไม่ต้องเลือกสําหรับ DN15 ~ 600 |
| ASME B165 | 1 ~ 24 ′′: 150lb RF |
| ความดันอื่น ๆ ตามคําขอ | |
| JIS | DN10 ~ 1000 / 2 ~ 40 ′′: 10K |
| ความดันอื่น ๆ ตามคําขอ | |
| ความดันลดลง | ไม่สําคัญ |
| น้ําเหลว | |
| สภาพร่างกาย | น้ําเหลวที่นํา |
| การนําไฟฟ้า | ≥ 5μs/cm |
| ปริมาณน้ํามันที่ได้รับอนุญาต (ปริมาณ) | ≤ 5% |
| ปริมาณของสารแข็งที่อนุญาต | ≤ 70% |
ภายในtaฉันlaการสื่อสาร cออนดีtยอน
| การติดตั้ง | ดูแลให้ดีว่าเซ็นเซอร์การไหลเวียนนั้น เต็มเต็มเสมอ |
| สําหรับข้อมูลรายละเอียดดู บทที่ "คําเตือนในการติดตั้ง" | |
| ทิศทางการไหล | ไปข้างหน้าและกลับ |
| ลูกศรบนเซ็นเซอร์การไหลแสดงทิศทางการไหลของบวก | |
| ระยะทางเข้า | ≥ 5 DN |
| ระยะการออก | ≥ 2 DN |
การดําเนินคดีsscในnecการสื่อสาร
| แฟลนจ์ | |
| EN1092-1 | DN25 ~ 3000 ใน PN6 ~ 40 |
| ASME | 1 ~ 120 ′′ ใน 150 ปอนด์ RF |
| JIS | 25 ~ 1000 ใน 10 ~ 20k |
| การออกแบบพื้นผิวของกระปุก | RF |
| ขนาดอื่นๆ หรือความดันตามคําขอ | |
การสั่งซื้อ ข้อมูล
| รูปแบบรหัสอัพฟิกซ์ | คําอธิบาย | ||||||||||
| GXEFM3000 | -1200 | - คอม | -4mA | - หัวใจ | - ดีซี | - ป.ต. | - เทฟลอน 1 | -GR | - D1400 | - Exd IIC T6 Gb | |
| กว้าง | -XXXX | สี่ดิจิตอล เช่น:0010: 10 มม: 0015:15 มม 0100: 100 มม 1000: 1000 มม | |||||||||
| เครื่องส่งสัญญาณ | - คอม | ประเภทคอมแพคต์ | |||||||||
| - เรม | ประเภท Remote | ||||||||||
| - แบท | ประเภทของแหล่งพลังงานแบตเตอรี่ | ||||||||||
| - โปร | ประเภทควบคุมกระบวนการ | ||||||||||
| การออกสัญญาณ | -N | ไม่มีการออก | |||||||||
| -4mA | 4-20mA | ||||||||||
| - ดึง | อัมพวาส 1 ~ 5KHz | ||||||||||
| - 4 พูล | 4 ~ 20mA / 1 ~ 5KHz | ||||||||||
| การสื่อสาร | -N | ไม่มีการสื่อสาร | |||||||||
| - หัวใจ | HART | ||||||||||
| - MOD | MODBUS-RTU | ||||||||||
| - โปร | PROFIBUS | ||||||||||
| - GPRS | เครือข่าย GPRS | ||||||||||
| -CDMA | คอนโด CDMA | ||||||||||
| - WHRT | HART แบบไร้สาย | ||||||||||
| - อื่นๆ | คําสั่งพิเศษ | ||||||||||
| พลังงาน | - AC | 85V ราคา 250Vac@46 63Hz อัตราการตั้งค่า 20W |
|||||||||
| - ดีซี | 20 ~ 36VDC นามinali 20W | ||||||||||
| - แบท | แบตเตอรี่พลังงาน | ||||||||||
| - แบท+ | แบตเตอรี่ +12Vdc แหล่งพลังงานคู่ | ||||||||||
| อื่นๆ | คําขอพิเศษ | ||||||||||
| วัสดุ Electorde | -316L | สแตนเลส 316L | |||||||||
| - มี B | แฮสเทลลอย บี | ||||||||||
| - ฮาสซี | แฮสเทลลอย C276 | ||||||||||
| - ป.ต. | พลาติน | ||||||||||
| - ทา | ทันทัล | ||||||||||
| - คุณ | ไทเทเนียม | ||||||||||
| - WC | วอลเฟรมคาร์ไบด์ | ||||||||||
| วัสดุสําหรับแผ่นผนัง | - รูบ 1 | นีโอเพรน ((-20-60°C) | |||||||||
| - รูบ2 | นีโอเพรน ((-20-90°C) | ||||||||||
| - TEF1 | โพลีเทรเทรฟลูโรเอเธลีน ((-30-120°C) | ||||||||||
| - TEF2 | โพลีเทรเทรฟลูโรเอเธลีน ((-20-160°C) | ||||||||||
| -P | โพลีอุเรธาน | ||||||||||
| - FVMQ | FVMQ | ||||||||||
| - PFA | DFA | ||||||||||
| - ETFE | อีธีลีน เทตราฟลูโรเอธีลีน | ||||||||||
| แหวนการก่อดิน | -N | ไม่มีวงแหวนติดดิน | |||||||||
| -GR | วงแหวนการก่อดิน | ||||||||||
| -GE | อิเล็กทรอนด์ติดดิน | ||||||||||
| ส่วนที่เปียก คุณสมบัติการเชื่อมต่อ | - DXX | DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 เป็นต้น |
|||||||||
| - AX | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - เจเอ็กซ์ | JX: J1, J2, J3 J1: JIS10K J2: JIS 20K J3: JIS 30K |
||||||||||
| -WF | การเชื่อมต่อแผ่น (มีให้บริการสําหรับ DN2)5; DN6 นาฬิการะบายน้ํา) วัสดุร่างกาย: เหล็กไร้ขัด | ||||||||||
| -TR | เครื่องกั้นสามตัวสําหรับชนิดสุขภาพ (วัสดุของร่างกาย: เหล็กไร้ขัด) | ||||||||||
| เกรดกันระเบิด | - Exd IIC T6 Gb | Exd IIC T6 กิ๊บ | |||||||||
| -N | ไม่ต้อง | ||||||||||
