Place of Origin:
China
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
MPTD-5000
สตริกสเตม สุขภาพดี เครื่องปรับความดันละลาย วัสดุที่ไม่เป็นพิษ สําหรับอุปกรณ์แปรรูปอาหาร
คําอธิบาย

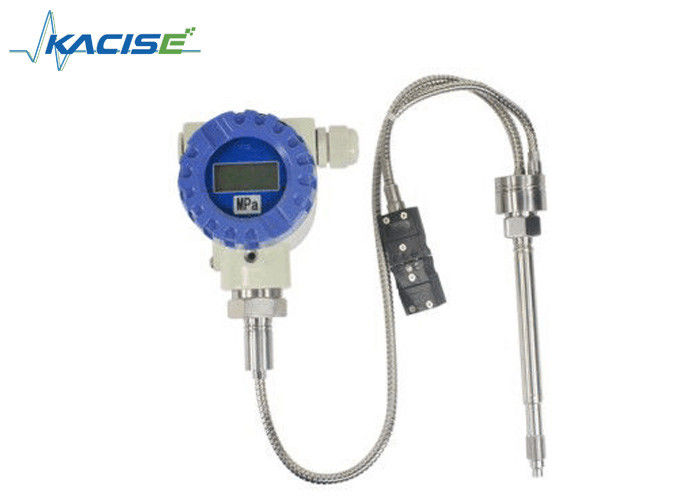

GX MPTD-5000 ซีรีส เครื่องปรับความดันการละลาย ((กระดูกแข็งและอุปกรณ์สุขาภิบาล) สามารถวัดความดันและอุณหภูมิในจุดเดียว ซึ่งสามารถใช้ได้อย่างกว้างขวางในอุปกรณ์กระบวนการยาและอาหารรุ่น 5000T มีเทอร์โมคอปเปอร์. 0 & span สามารถปรับได้; กับสัญญาณที่กระตุ้นสามารถเชื่อมต่อกับ PLC. มันมีข้อดีของความแม่นยําสูงและน่าเชื่อถือ, คุณภาพดี, การปรับระดับภายใน 80%
ลักษณะ
การใช้งาน
รายละเอียด
| ปริมาตร | |
| ระยะทาง | 0...3.5MPa ถึง 0...150MPa |
| ผลิต | 3.33mV/V, 2.00mV/V |
| ความถูกต้อง | ±1.0%FS, ±1.5%FS |
| พลังงานไฟฟ้า | 10VDC (6 ~ 12) VDC |
| ความซ้ํา | ± 0.2% FS |
| ความต้านทานสะพาน | 350 โอม ± 10% |
| ความดันการอุดหนุน | 1.5×FSO |
| การปรับระดับภายใน | 80%±1.0% |
| ความต้านทานต่อการปิด | 200MΩ @ 100Vdc |
| สูงสุด อุณหภูมิ | 200 °C |
| วัสดุผนัง | เหล็กไร้ขัดเคลือบ 15-5PH |
| เครื่องเชื่อมไฟฟ้า | 5PIN, 6PIN |
| เครื่องเชื่อมกระบวนการ | 1/2-20UNF, M14 × 1.5, M18×1.5 (การออกแบบของลูกค้า) |
ขนาด
MPTD-5000
MPTD-5000T
คู่มือการสั่งซื้อ
| รุ่น | ระยะ ((bar) | ผลิต | สายสกรู | การเชื่อมต่อไฟฟ้า | ความต้องการอื่น ๆ |
| MPTD-5000 ((T) | --- | --- | --- | --- | --- |
| ตัวอย่าง: MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN | |||||
ระวังการติดตั้ง
การติดตั้ง
แผ่นฉากของเซ็นเซอร์เป็นส่วนที่เสียหายง่ายที่สุด กรุณาอย่าหลุดหมวกป้องกันก่อนการติดตั้งและในการติดตั้งควรให้ความสนใจในการปกป้อง diaphragm เซนเซอร์การประมวลผลของหลุมติดตั้งควรถูกประมวลผลตามความต้องการทางเทคนิคของขนาดหลุมติดตั้งและตารางขนาดเพื่อหลีกเลี่ยงการติดตั้งหลุมไม่ได้เป็นมาตรฐาน ทําให้รอยขีดข่วน diaphragm ของเซ็นเซอร์และส่งผลกระทบการทํางานปกติของเซ็นเซอร์.
การแยก
เพื่อให้แน่ใจว่าการติดตั้งหลุมไม่ถูกทิ้งไว้ข้างหลังของโลหะหรือพลาสติกเซ็นเซอร์ทั้งหมดควรถอนออกจากเครื่องจักรก่อนที่จะทําความสะอาด extruderเซนเซอร์สามารถถอนได้เพียงเมื่อพอลิมเลอร์อยู่ในสภาพหลอมร้อน, ถอนและใช้ผ้าอ่อนทันทีเพื่อลบเซ็นเซอร์ซอนด์ diaphragm.สามารถให้ช่องติดตั้งของเครื่องมือทําความสะอาดพิเศษเพื่อทําความสะอาดวัสดุที่เหลือในช่องเพื่ออํานวยความสะดวกในการติดตั้งต่อไป.
การเริ่มต้น
ให้แน่ใจว่ามีเวลาในการทําความร้อนและการละลายที่เหมาะสม ก่อนที่จะเริ่มใช้อุปกรณ์เพื่อให้แน่ใจว่าวัสดุทั้งหมดในส่วนเยื่อของเซ็นเซอร์ก่อนการทํางานของเครื่องจักร extrusion อยู่ในสภาพละลาย.
สถานที่
โซนด์ของเซ็นเซอร์สามารถทนอุณหภูมิสูง แต่อุณหภูมิของเปลือกต้องต่ํากว่า 80 °C ดังนั้นในกระบวนการติดตั้งและใช้ผู้ใช้ต้องใส่ใจในการติดตั้งส่วนของเซ็นเซอร์ที่ติดตั้งในสภาพอุณหภูมิห้องการแยกของเปลือกและบริเวณอุณหภูมิสูงเป็นประโยชน์ในการปรับปรุงความแม่นยําของการวัดและอายุการใช้งานของเซ็นเซอร์
ผลจากการอ้วน
ในกระบวนการควบคุมความดันจริง โดยดีที่สุดภายในความดันปริมาณ แม้ว่าเซ็นเซอร์จะมีความสามารถในการอุดหนุนที่แน่นอนแต่ความอ้วนนานจะส่งผลต่อความแม่นยําของการวัดของเซ็นเซอร์และอายุการใช้งาน.
การเชื่อมต่อไฟฟ้า
ในการเชื่อมต่อไฟฟ้า สายเชื่อมต่อสัญญาณออกของตัวส่งสัญญาณจะต้องเชื่อมต่อแยกกันผ่านช่องสายไฟ เพื่อหลีกเลี่ยงการรบกวนของฉาก
สิทธิและผิดของการติดตั้งรูขนาดแผนภูมิ
ช่องติดตั้ง
| ปิดแบบเรียบ | |||||
|
D1 | M18 × 15 | M22 × 15 | G3/8 | G3/4?? |
| D2 | Φ102 | Φ161 | Φ102 | Φ183 | |
| D3 | Φ155 | Φ201 | Φ145 | Φ242 | |
| M | Φ19 | Φ23 | Φ17 | Φ28 | |
| A | 11 | 11 | 9 | 11 | |
| B | 13 | 13 | 10 | 14 | |
| C | 40 | 25 | 25 | 40 | |
| ความชัน 45° ปิด | |||||
|
D1 | M12×15 | M14×15 | 1/2-20UNF | M18×15 |
| D2 | Φ81 | Φ81 | Φ81 | Φ102 | |
| D3 | Φ108 | Φ125 | Φ11 | Φ155 | |
| D4 | Φ13 | Φ15 | Φ14 | Φ19 | |
| A | 6 | 6 | 6 | 6 | |
| B | 9 | 9 | 9 | 11 | |
| C | 16 | 16 | 16 | 20 | |
ภาพแผนการเชื่อมต่อไฟฟ้า
