สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
KUM
วิดีโอ
วิดีโอ

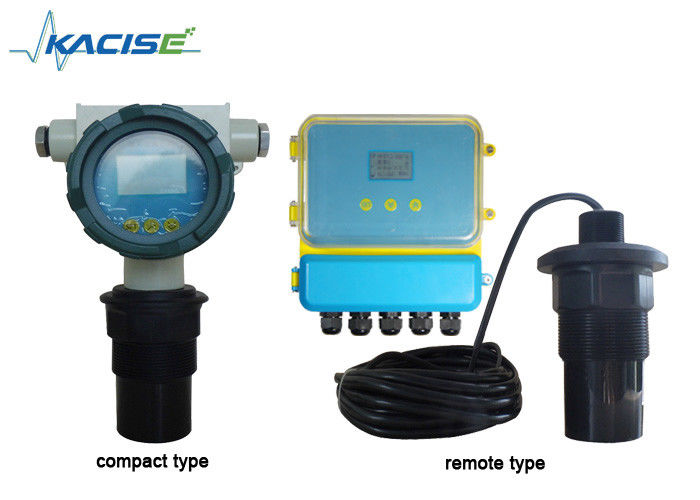

เครื่องวัดระดับเสียงฉีดกันระเบิด ระยะยาว
คําอธิบายสินค้า

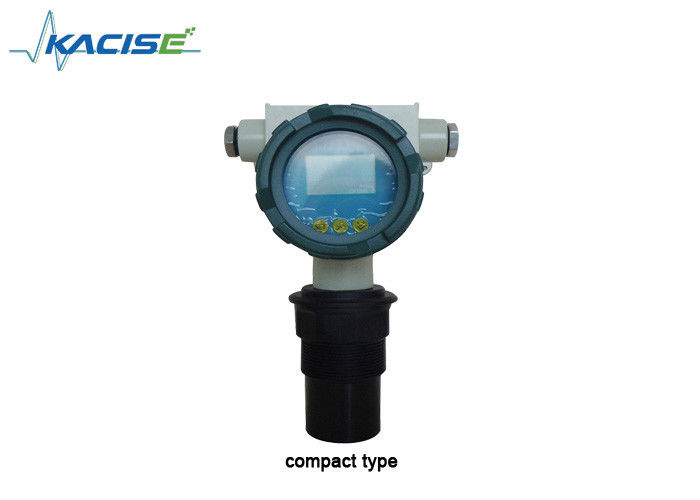

เครื่องวัดระดับความรุนแรงด้วยเสียงฉีด ultrasonic แบบคอมแพคต์
เครื่องวัดระดับความรุนแรงแบบคอมแพคต์ เป็นอุปกรณ์ราคาถูกสําหรับการวัดระดับของของเหลว, สับและของแข็งในสาขาอุตสาหกรรมอุตสาหกรรมโลหะและเครื่องจักร.

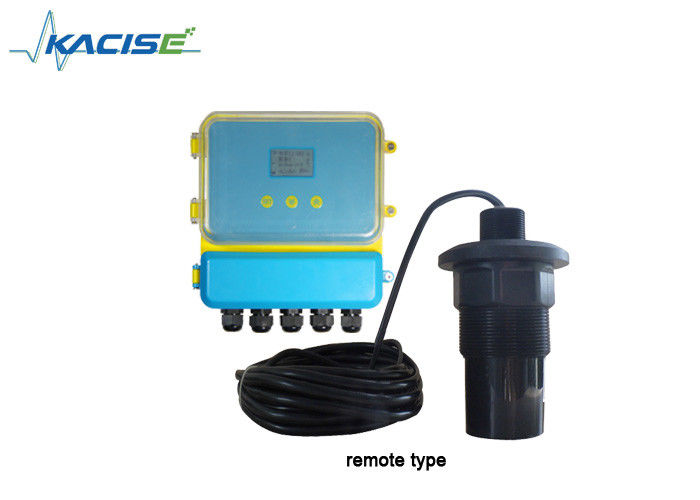

เครื่องวัดระดับเสียงจากระยะไกล
เครื่องวัดระดับความรุนแรง ultrasonic แบบ Remort เป็นอุปกรณ์ราคาถูกสําหรับการวัดระดับของของเหลว, สับและของแข็งในสนามอุตสาหกรรมมันเหมาะกับถังมากกว่าการติดตั้งถังเก็บของและบราคเก็ต
มันถูกใช้อย่างแพร่หลายในการบํารุงรักษาน้ํา โครงการเทศบาล อุตสาหกรรมผลิตสารเคมี โลหะและเครื่องจักร
ปริมาตร
เครื่องวัดระดับความรุนแรงด้วยเสียงฉีด ultrasonic แบบคอมแพคต์
| หน้าที่ | ประเภทรวม |
| ระยะทาง | 5 เมตร 10 เมตร 15 เมตร 20 เมตร 30 เมตร 40 เมตร 50 เมตร 60 เมตร |
| ความถูกต้อง | 00.5%-1% |
| การแก้ไข | 3 มิลลิเมตรหรือ 0.1% ((ที่ใหญ่กว่า) |
| การแสดง | จอ LED ภาษาอังกฤษ |
| การออกแบบแบบแอนาล็อก | สายสอง 4 ~ 20mA / 250Ω ความจุ สายสี่ 4 ~ 20mA / 510Ω ความจุ |
| การออกแบบดิจิตอล | RS485, RS232 (ไม่จําเป็น) |
| การออกของเรเล่ | 2 ทาง AC 250V / 5A หรือ DC 30V / 5A (ไม่จําเป็น) |
| พลังงาน | เบอร์ปกติ: 24VDC, ไม่จําเป็น: 220V AC + 15% 50Hz |
| อุณหภูมิสิ่งแวดล้อม | LED: -20°C+60°C โซนบ์: -20°C+80°C |
| ระดับการป้องกัน | LED: IP65 โซน: IP68 |
| โซน Kabel | ไม่ |
| การติดตั้ง | สายไหมหรือ Flange |
เครื่องวัดระดับเสียงจากระยะไกล
| หน้าที่ | ประเภทแบ่ง |
| ระยะทาง | 5 เมตร 10 เมตร 15 เมตร 20 เมตร 30 เมตร 40 เมตร 50 เมตร 60 เมตร |
| ความถูกต้อง | 00.5%-1% |
| การแก้ไข | 3 มิลลิเมตรหรือ 0.1% ((ที่ใหญ่กว่า) |
| การแสดง | จอ LED ภาษาอังกฤษ |
| การออกแบบแบบแอนาล็อก | สี่สาย 4 ~ 20mA / 510Ω |
| การออกแบบดิจิตอล | RS485, RS232 (ไม่จําเป็น) |
| การออกของเรเล่ | 4 ทาง AC 250V / 5A หรือ DC 30V / 5A (ไม่จําเป็น) |
| พลังงาน | เบอร์ปกติ: 24VDC, ไม่จําเป็น: 220V AC + 15% 50Hz |
| อุณหภูมิสิ่งแวดล้อม | LED: -20°C+60°C โซนบ์: -20°C+80°C |
| ระดับการป้องกัน | LED: IP65 โซน: IP68 |
| โซน Kabel | 10 เมตร |
| การติดตั้ง | สายไหมหรือ Flange |
การติดตั้ง
โครงสร้างของสินค้า
การวัดของวัสดุแข็ง
เครื่องติดตั้ง
วิธีการติดตั้งเหมือนกับการวัดของเหลว มันสามารถติดตั้งบน flange ที่เชื่อมต่อท่อเชื่อมของถังแกนต้องมุ่งไปยังช่องออกของถังหรือตั้งตรงกับพื้นผิวสื่อ, โซนด์ควรสามารถออกมาจากท่อเชื่อมต่อ
คําแนะนําการใช้งานของเมนู Ultrasonic Level Difference Meter
เครื่องวัดความแตกต่างระดับเสียงฉีด ultrasonic ที่มีเมนูภาษาจีนและภาษาอังกฤษและง่าย
การตั้งตั้ง, สามารถตอบโจทย์ความต้องการที่แตกต่างกันจากลูกค้า. ปกติแล้ว, หลังจากปฏิบัติการติดตั้งคําแนะนํา, แล้วตั้งค่าหลายปารามิเตอร์, มันจะเริ่มทํางาน
การทํางานง่าย:
1. คีย์: ผลิตภัณฑ์ของเราสามารถแก้ไขปัญหาได้ผ่านสามคีย์บนแผ่น. จากนั้นค่าที่วัดจะแสดงโดย LED.
2.หลังจากเปิดสินค้าของเรา กดปุ่ม SET เป็นเวลาสองวินาทีและเข้าเมนูระดับแรก
3.ค่าความสูงของสัญลักษณ์ No.1) หน่วยเข้าที่ 0 หมายเหตุ 0 1 หมายเหตุ 0 1 ตําแหน่งสามารถพบตารางโครงสร้างในเมนู(ความสูงของซอนด์คือระยะห่างจากพื้นผิวการปล่อยของซอนด์ไปยังด้านล่าง).
4.ค่าความสูงของสัญลักษณ์ ((No.2) หน่วยเข้าที่ 0 หมายเหตุ 0 2 หมายเหตุ 0 หมายเลข 2 หมายเหตุ 0 หมายเลข 2 หมายเหตุ 2 หมายเหตุ 2 หมายเหตุ 2 หมายเหตุ
5กําหนดค่าความแตกต่าง 4mA และ 20mA
4mA ตรงกับค่าความแตกต่าง: ผลิตคือ 4mA เมื่อค่าความแตกต่างเท่ากับ
การตั้งค่า
20mA ตรงกับค่าความแตกต่าง:ผลิตคือ 20mA เมื่อค่าความแตกต่างเท่ากับ
การตั้งค่า
✅เนื่องจากค่าความแตกต่างที่ตรงกับ "20mA
เช็ครูปโครงสร้างของเมนู
ธrอี. Wครับing
การเชื่อมต่อไฟฟ้าของเครื่องวัดความแตกต่างระดับ ultrasonic
ปลายเครื่องวัดความแตกต่างระดับด้วยเสียงฉีด
คําแนะนําการใช้สายไฟ
การติดดิน: ทอมินัลพื้นที่แรกของเครื่องมือต้องติดดินจริง.
ทอร์มิเนลพื้นดินกับอุปกรณ์อื่นๆ รับทอร์มิเนลที่ 4
สีฟ้า: Temp n + เครื่องตรวจจับอุณหภูมิ
สีดํา: สายดิน GND
โซนเดี่ยว: n=1, โซนสองตัว, n=1,2 กระแส:?? กระแส+?? ติดต่อ mA n+
อัตราการเชื่อมต่อ
โซนเดี่ยว: n=1, โซนคู่, n=1,2 สายต่อ:RLlnA และ RLnB แสดงเปิด
โชว์ RLnA และ RLnC ปิด โซนเดี่ยว: n=1,2 โซนคู่, n=1,2,3,4
พลังงาน: พลังงาน AC เชื่อม L, N พลังงาน DC: 24V + เชื่อม 24VDC +
GND เชื่อมต่อ 24VDC-
หมายเหตุ:
1 การล่าช้า 1 ใช้สําหรับเครื่องตรวจสอบ1 ระเบิด, การล่าช้า 2 ใช้สําหรับเครื่องตรวจสอบ2 ระเบิด.
ความช้า 3 และความช้า 4 ใช้ในการเตือนความแตกต่าง
2 ★ การออกของ mA1+ และ mA- คือกระแสความแตกต่าง
การออกแบบโดยซ่อนข้างของ mA2 + และ mA- คือกระแสปลอม 2 หรือเลือกกระแสปลอม 1 ((เลือกจากโหมดการทํางาน 9 ----- 2 การออกของ mA 2))
★ ในฐานะโหมดการทํางานของระดับวัสดุคู่, การออกของ mA 1+ และ mA- คือกระแสโซนด์ 1 การออกของ mA2+ และ mA- คือกระแสโซนด์ 2
บัตรใบรับประกันของเครื่องวัดระดับความรุนแรง ultrasonic และเครื่องวัดความแตกต่างระดับความรุนแรง ultrasonic
| ชื่อ | |||
| ที่อยู่ | |||
| ผู้ติดต่อ | โทรศัพท์ | ||
| รูปแบบสินค้า | หมายเลขสินค้า | ||
| วันที่รับ | ค่าติดตั้ง | ||
คําแนะนําการ์ดรับประกันของเครื่องวัดระดับความรุนแรง ultrasonic
| รูปแบบสินค้า | หมายเลขสินค้า | ||
| วันที่รับ | ค่าติดตั้ง |
1หลักการรับประกัน
1. กรุณาแสดงบัตรรับประกัน, เมื่อผู้ใช้ต้องการการบํารุงรักษา. ภายในระยะเวลาการรับประกัน, ความผิดพลาดที่เกิดจากการใช้งานปกติสามารถเพลิดเพลินการบํารุงรักษาฟรีตามบัตรรับประกัน.
2ระยะเวลาการรับประกัน: ระยะเวลาการรับประกันสินค้าเริ่มตั้งแต่วันที่รับใน 12 เดือน
สถานการณ์ต่อไปนี้ โดยไม่มีการรับประกันฟรี
1สินค้าหรือส่วนประกอบอื่น ๆ นอกระยะเวลาการรับประกัน
2เนื่องจากสภาพแวดล้อมการใช้งานไม่สามารถตอบสนองความต้องการของผลิตภัณฑ์,
3. เนื่องจากสภาพแวดล้อมพลังงานที่ไม่ดีหรือวัตถุต่างประเทศในอุปกรณ์, ผลลัพธ์, นําการล้มเหลวหรือความเสียหาย
4. เนื่องจากความล้มเหลวในการปฏิบัติตามพวกเขาตามคู่มือการใช้งานและข้อพิจารณา, ผลลัพธ์, นําการล้มเหลว
5. เนื่องจากปัจจัยแรงสูง เช่นฟ้าคะนอง น้ํา ไฟและปัจจัยธรรมชาติอื่น ๆ, ผลลัพธ์, นําความล้มเหลว
6เพราะการซ่อมแซมที่ไม่ได้รับอนุญาต การปรับปรุงที่ไม่ได้รับอนุญาต การทุจริต
หมายเหตุการจํากัด
1กรุณาเก็บคําแนะนํานี้ไว้ที่ที่ปลอดภัย การรับประกันบัตรหายไปโดยไม่ต้องจ่าย
อํานาจในการตีความของบัตรรับประกันนี้เป็นของบริษัทของเรา เรามีสิทธิที่จะเปลี่ยนแปลงเนื้อหาของบัตรนี้โดยไม่ต้องแจ้งล่วงหน้า
