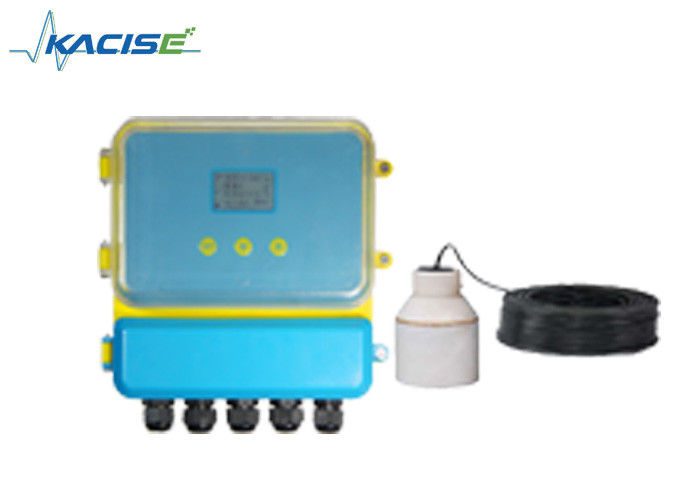

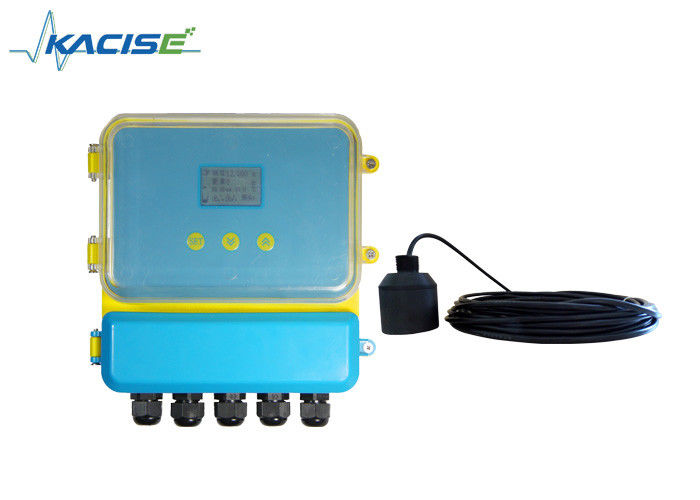

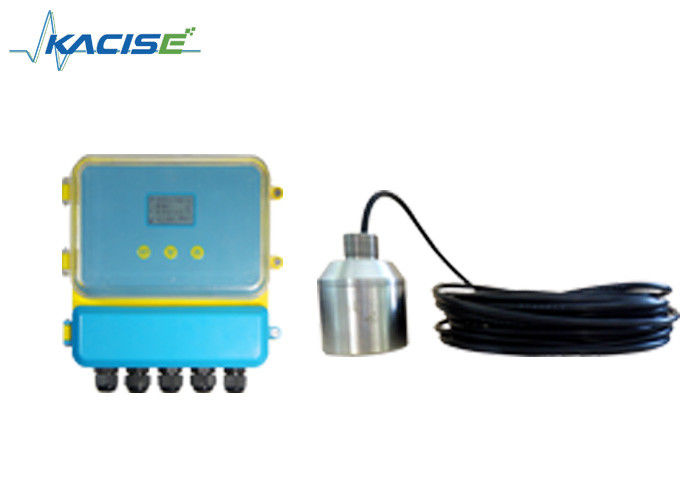

เครื่องตรวจจับระดับดิน ultrasonic ความแม่นยําสูง ด้วยการออกเสียง RS485 และระยะ 5-70M สําหรับการวัดสลัด

เครื่องวัดระดับโคลนแบบอัลตราโซนิกหรือที่เรียกว่าเครื่องมือเชื่อมต่อตะกอนอัลตราโซนิก ได้รับการออกแบบมาเพื่อการทำงานที่เชื่อถือได้ในระยะยาวในเขตอุตสาหกรรมและเขตเทศบาล
ด้วยการวิเคราะห์การปล่อยก๊าซอัลตราโซนิกและเสียงสะท้อนของของแข็งแขวนลอยในน้ำ ทำให้สามารถคำนวณความสูงของตะกอนได้ ทำงานเมื่อเซนเซอร์แช่อยู่ในน้ำประมาณ 5-10 ซม.
เครื่องวัดระดับโคลนอัลตราโซนิกเหมาะสำหรับแม่น้ำ ทะเลสาบ อ่างเก็บน้ำ ทางน้ำ ท่าเรือ การวัดภาคตัดขวางใต้น้ำใต้ทะเลลึก การวัดภูมิประเทศใต้น้ำและการนำทาง และการตรวจจับใต้น้ำ ฯลฯ
สามารถทำงานได้อย่างต่อเนื่องตลอด 24 ชั่วโมง และสามารถรับส่งข้อมูลแบบเรียลไทม์

วิธีการติดตั้งจะเหมือนกับการวัดของเหลว สามารถติดตั้งบนหน้าแปลนที่ต่อเข้ากับท่อคอนเทนเนอร์ได้ แกนจะต้องเล็งไปที่ทางออกของภาชนะหรือตั้งฉากกับพื้นผิวของสื่อ โดยโพรบควรจะสามารถออกมาจากท่อที่เชื่อมต่อได้

เครื่องวัดความแตกต่างระดับอัลตราโซนิกซึ่งมีเมนูภาษาจีนและภาษาอังกฤษและการตั้งค่าที่เรียบง่าย สามารถตอบสนองความต้องการที่แตกต่างจากลูกค้า โดยปกติหลังจากทำตามคำแนะนำในการติดตั้งแล้วตั้งค่าพารามิเตอร์หลายตัวก็จะเริ่มทำงาน

1. คีย์: ผลิตภัณฑ์ของเราสามารถแก้ไขข้อบกพร่องได้โดยใช้ปุ่มสามปุ่มบนแผงควบคุม จากนั้นค่าที่วัดได้จะแสดงด้วย LED

2. หลังจากเปิดผลิตภัณฑ์ของเราแล้ว ให้กดปุ่ม SET เป็นเวลาสองวินาทีแล้วเข้าสู่เมนูระดับแรก
3. ค่าความสูงของโพรบ (หมายเลข 1) อินพุตไปที่ "ศูนย์อ้างอิง 1" ตำแหน่ง "ศูนย์อ้างอิง 1" สามารถพบได้ในตารางโครงสร้างในเมนู (ความสูงของโพรบคือระยะห่างจากพื้นผิวเปิดตัวของโพรบถึงด้านล่าง)
4. ค่าความสูงของโพรบ (หมายเลข 2) จะป้อนไปที่ “ศูนย์อ้างอิง 2” ตำแหน่ง "ศูนย์อ้างอิง 2" สามารถพบได้โครงสร้างของเมนู
5. ตั้งค่า “4mA” สอดคล้องกับค่าความแตกต่าง และ "20mA สอดคล้องกับค่าความแตกต่าง

• 4mA สอดคล้องกับค่าความแตกต่าง: เอาต์พุตคือ 4mA เมื่อค่าความแตกต่างเท่ากับค่าการตั้งค่า
• 20mA สอดคล้องกับค่าความแตกต่าง: เอาต์พุตคือ 20mA เมื่อค่าความแตกต่างเท่ากับค่าการตั้งค่า
• “เนื่องจากค่าความแตกต่างสอดคล้องกันและ "20mA สอดคล้องกับค่าความแตกต่าง โปรดตรวจสอบภาพโครงสร้างของเมนู

เครื่องวัดความแตกต่างระดับอัลตราโซนิก (วัสดุ ของเหลว) ใช้ในการวัดความแตกต่างของความสูงของระดับหรือระดับวัสดุในภาชนะทั้งสองที่แตกต่างกัน

การเดินสายไฟฟ้าของเครื่องวัดความต่างระดับอัลตราโซนิก

การต่อสายดิน: ขั้วต่อกราวด์แรกของเครื่องมือจะต้องต่อสายดินตามความเป็นจริง อย่าแชร์ขั้วต่อสายดินกับอุปกรณ์อื่น รับเทอร์มินอลที่ 4 ทรานสดิวเซอร์:

• สีแดง: ทรานสดิวเซอร์ Trans_n n
• สีน้ำเงิน: อุณหภูมิ n + เซ็นเซอร์อุณหภูมิ +
• สีดำ: สายดิน GND
• โพรบเดี่ยว: n=1, โพรบคู่, n=1,2 กระแส: “กระแส＋” เชื่อมต่อ mA n+; “กระแส-” เชื่อมต่อ mA n-/GND
• โพรบเดี่ยว: n=1, โพรบคู่, n=1,2 รีเลย์: RLlnA และ RLnB แสดงเปิด; ปิดการแสดง RLnA และ RLnC โพรบเดี่ยว: n=1,2 โพรบคู่, n=1,2,3,4
• พลังงาน: ไฟ AC เชื่อมต่อ L, N ไฟ DC: 24V + เชื่อมต่อ 24VDC +, GND เชื่อมต่อ 24VDC-

1 ดีเลย์ 1 ใช้สำหรับสัญญาณเตือนของโพรบ 1 ดีเลย์ 2 ใช้สำหรับสัญญาณเตือนของโพรบ 2 ดีเลย์ 3 และดีเลย์ 4 ใช้สำหรับสัญญาณเตือนส่วนต่าง
②
★ เอาต์พุตของ mA1+ และ mA- เป็นกระแสที่ต่างกัน เอาต์พุตเริ่มต้นของ mA2+ และ mA- คือกระแสของโพรบ 2 หรือเลือกกระแสของโพรบ 1 (เลือกจาก "9 โหมดการทำงาน"-------"2 เอาต์พุตของ mA 2")
★ เนื่องจากเป็นโหมดการทำงานของระดับวัสดุคู่ เอาต์พุตของ mA 1+ และ mA จึงเป็นกระแสของโพรบ 1 เอาต์พุตของ mA2+ และ mA- คือกระแสของโพรบ 2
