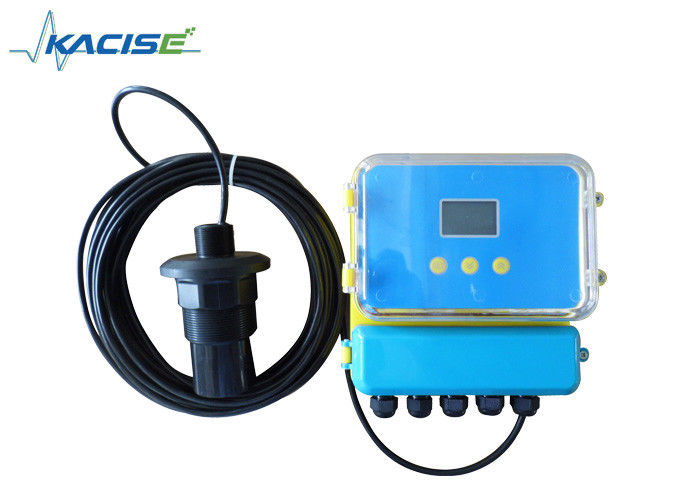

เครื่องวัดความแตกต่างระดับอัลตราโซนิกเอาต์พุต RS485 แบบแยกส่วนพร้อมช่วง 5-30M และความแม่นยำ 0.5% -1%

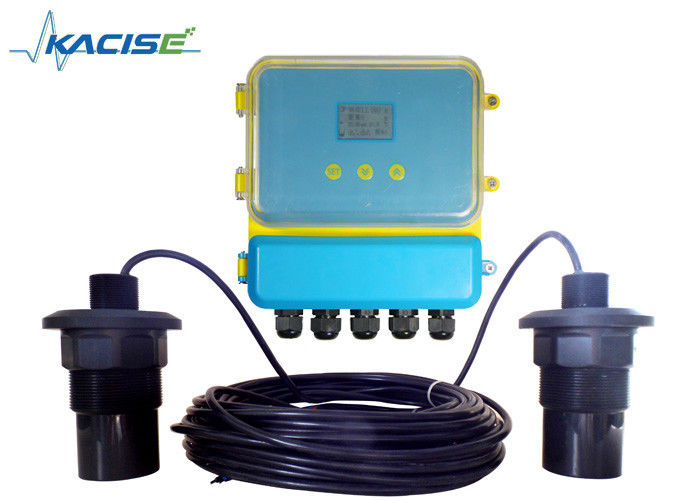

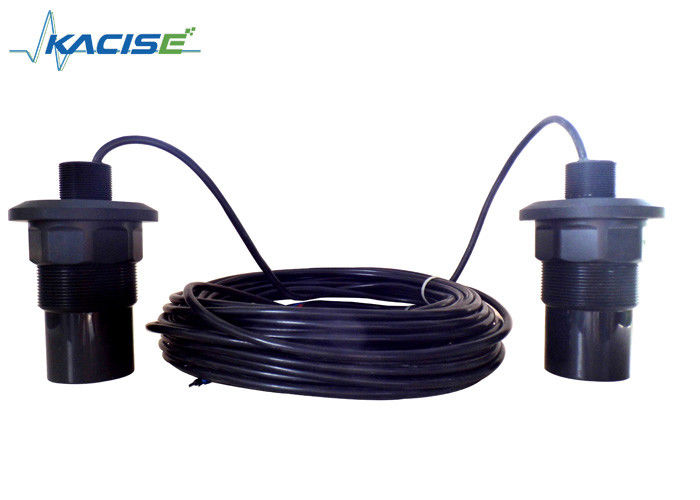

เครื่องวัดความแตกต่างระดับอัลตราโซนิคแบบแยกส่วนประกอบด้วยโพรบสองตัว มักจะติดตั้งด้านหน้าและด้านหลังตะแกรงแบบหนาและแบบบางเพื่อวัดความแตกต่างก่อนและหลังตะแกรง เมื่อความแตกต่างถึงค่าที่ตั้งไว้ เครื่องตะแกรงจะเริ่มทำงานเพื่อทำความสะอาดตะกอน และจะหยุดเมื่อความแตกต่างต่ำกว่าค่าที่ตั้งไว้

โครงสร้างของผลิตภัณฑ์

วิธีการติดตั้งจะเหมือนกับการวัดของเหลว สามารถติดตั้งบนหน้าแปลนที่ต่อเข้ากับท่อคอนเทนเนอร์ได้ แกนจะต้องเล็งไปที่ทางออกของภาชนะหรือตั้งฉากกับพื้นผิวของสื่อ โดยโพรบควรจะสามารถออกมาจากท่อที่เชื่อมต่อได้

เครื่องวัดความแตกต่างระดับอัลตราโซนิกซึ่งมีเมนูภาษาจีนและภาษาอังกฤษและการตั้งค่าที่เรียบง่าย สามารถตอบสนองความต้องการที่แตกต่างจากลูกค้า โดยปกติหลังจากทำตามคำแนะนำในการติดตั้งแล้วตั้งค่าพารามิเตอร์หลายตัวก็จะเริ่มทำงาน

ใช้งานง่าย:

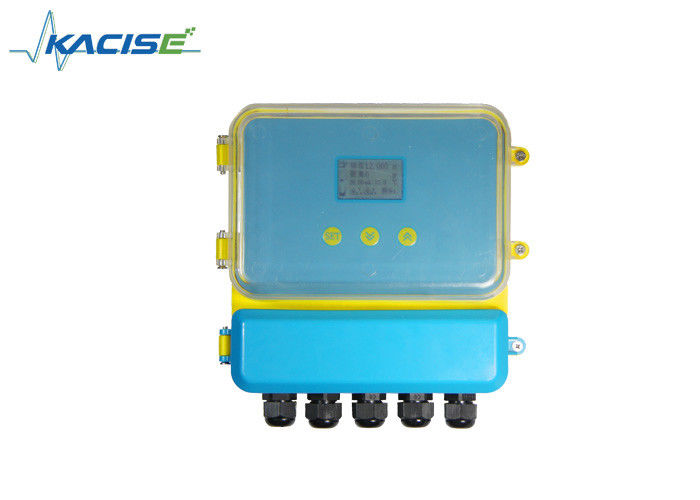

1. คีย์: ผลิตภัณฑ์ของเราสามารถแก้ไขข้อบกพร่องได้โดยใช้ปุ่มสามปุ่มบนแผงควบคุม จากนั้นค่าที่วัดได้จะแสดงด้วย LED



2. หลังจากเปิดผลิตภัณฑ์ของเราแล้ว ให้กดปุ่ม SET เป็นเวลาสองวินาทีแล้วเข้าสู่เมนูระดับแรก
3. ค่าความสูงของโพรบ (หมายเลข 1) อินพุตไปที่ "ศูนย์อ้างอิง 1" ตำแหน่ง "ศูนย์อ้างอิง 1" สามารถพบได้ในตารางโครงสร้างในเมนู (ความสูงของโพรบคือระยะห่างจากพื้นผิวเปิดตัวของโพรบถึงด้านล่าง)
4. ค่าความสูงของโพรบ (หมายเลข 2) ป้อนเข้า "ศูนย์อ้างอิง 2" ตำแหน่ง "ศูนย์อ้างอิง 2" สามารถพบได้โครงสร้างของเมนู
5. ตั้งค่า “4mA” สอดคล้องกับค่าความแตกต่าง และ "20mA สอดคล้องกับค่าความแตกต่าง
6. 4mA สอดคล้องกับค่าความแตกต่าง: เอาต์พุตคือ 4mA เมื่อค่าความแตกต่างเท่ากับค่าการตั้งค่า
7. 20mA สอดคล้องกับค่าความแตกต่าง: เอาต์พุตคือ 20mA เมื่อค่าความแตกต่างเท่ากับค่าการตั้งค่า
8. “เนื่องจากค่าความแตกต่างสอดคล้องกันและ "20mA สอดคล้องกับค่าความแตกต่าง โปรดตรวจสอบภาพโครงสร้างของเมนู

เครื่องวัดความแตกต่างระดับอัลตราโซนิก (วัสดุ ของเหลว) ใช้ในการวัดความแตกต่างของความสูงของระดับหรือระดับวัสดุในภาชนะทั้งสองที่แตกต่างกัน

การเดินสายไฟฟ้าของเครื่องวัดความต่างระดับอัลตราโซนิก

ขั้วต่อมิเตอร์วัดผลต่างระดับอัลตราโซนิก

การต่อสายดิน: ขั้วต่อกราวด์แรกของเครื่องมือจะต้องต่อสายดินตามความเป็นจริง อย่าแชร์ขั้วต่อสายดินกับอุปกรณ์อื่น รับเทอร์มินอลที่ 4 ทรานสดิวเซอร์:สีแดง: ทรานสดิวเซอร์ Trans_n สีน้ำเงิน: อุณหภูมิ n + เซ็นเซอร์อุณหภูมิ + สีดำ: โพรบสายดิน GND เดี่ยว: n=1, โพรบคู่, n=1,2 กระแส: “กระแส＋” เชื่อมต่อ mA n+; “กระแส -” เชื่อมต่อ mA n-/GND โพรบเดี่ยว: n=1, โพรบคู่, n=1,2 รีเลย์: RLlnA และ RLnB แสดงเปิด; ปิดการแสดง RLnA และ RLnC โพรบเดี่ยว: n=1,2 โพรบคู่, n=1,2,3,4 กำลังไฟ: กำลังไฟ AC เชื่อมต่อ L, N กำลังไฟ DC: 24V+ เชื่อมต่อ 24VDC+, GND เชื่อมต่อ 24VDC-

บันทึก:

• 1 การหน่วงเวลา 1 ใช้สำหรับสัญญาณเตือนของโพรบ 1 ส่วนการหน่วงเวลา 2 ใช้สำหรับสัญญาณเตือนของโพรบ 2 ดีเลย์ 3 และดีเลย์ 4 ใช้สำหรับการแจ้งเตือนที่ต่างกัน
• 2 ★ เอาต์พุตของ mA1+ และ mA- เป็นกระแสที่ต่างกัน เอาต์พุตเริ่มต้นของ mA2+ และ mA- คือกระแสของโพรบ 2 หรือเลือกกระแสของโพรบ 1 (เลือกจาก "โหมดการทำงาน 9"-------"2 เอาต์พุตของ mA 2") ★ เนื่องจากโหมดการทำงานของระดับวัสดุสองชั้น เอาต์พุตของ mA 1+ และ mA-เป็นกระแสของโพรบ 1 เอาต์พุตของ mA2+ และ mA- คือกระแสของโพรบ 2

ใบรับประกันเครื่องวัดระดับอัลตราโซนิกและเครื่องวัดความแตกต่างระดับอัลตราโซนิก

คำแนะนำบัตรรับประกันของเครื่องวัดระดับอัลตราโซนิก

1. กรุณาแสดงใบรับประกันเมื่อผู้ใช้ต้องการการบำรุงรักษา ภายในระยะเวลารับประกัน ความล้มเหลวที่เกิดจากการใช้งานปกติสามารถเพลิดเพลินกับการบำรุงรักษาฟรีตามใบรับประกัน
2. ระยะเวลาการรับประกัน: ระยะเวลาการรับประกันสินค้าเริ่มนับจากวันที่ยอมรับภายใน 12 เดือน

สถานการณ์ต่อไปนี้โดยไม่มีการรับประกันฟรี:

1. สินค้าหรือส่วนประกอบอื่นๆ ที่อยู่นอกเหนือระยะเวลารับประกัน
2. เนื่องจากสภาพแวดล้อมการใช้งานไม่สามารถตอบสนองความต้องการของผลิตภัณฑ์ ฮาร์ดแวร์จึงไม่ทำงาน
3. เนื่องจากสภาพแวดล้อมที่มีพลังงานไม่ดีหรือมีวัตถุแปลกปลอมเข้าไปในอุปกรณ์ ส่งผลให้เกิดความล้มเหลวหรือความเสียหาย
4. เนื่องจากไม่ปฏิบัติตามคู่มือการปฏิบัติงานและข้อควรพิจารณาจึงนำไปสู่ความล้มเหลว
5. เนื่องจากปัจจัยเหตุสุดวิสัย เช่น ฟ้าผ่า น้ำ ไฟไหม้ และปัจจัยทางธรรมชาติอื่นๆ ส่งผลให้เกิดความล้มเหลว
6. เนื่องจากการซ่อมแซมโดยไม่ได้รับอนุญาต การดัดแปลงโดยไม่ได้รับอนุญาต การใช้ในทางที่ผิด ส่งผลให้เกิดความล้มเหลว

1. โปรดเก็บใบรับประกันคำแนะนำเหล่านี้ไว้ให้ปลอดภัย สูญหายโดยไม่ต้องชำระเงิน

อำนาจในการตีความบัตรรับประกันนี้เป็นของบริษัทของเรา เรามีสิทธิ์ในการแก้ไขเนื้อหาของบัตรใบนี้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
