การติดตามระดับการเก็บเถ้าบินในพลังงานความร้อน

—การวัดค่าที่แม่นยำด้วยเครื่องวัดระดับเรดาร์ความถี่สูง KLD806 ในไซโลขี้เถ้าลอยขนาด 12 เมตร

I. ความเป็นมาของโครงการ

โรงไฟฟ้าถ่านหินขนาด 300 เมกะวัตต์ในเมืองฝอซาน มณฑลกวางตุ้ง ใช้ไซโลขี้เถ้าลอยสูง 12 เมตร เส้นผ่านศูนย์กลาง 8 เมตร เพื่อจัดเก็บเถ้าถ่านหินบด (ขนาดอนุภาค: 1–150 μm, ความหนาแน่นรวม: 0.6–0.9 ตัน/ลูกบาศก์เมตร) เครื่องวัดระดับแบบคาปาซิทีฟเดิมประสบปัญหาสำคัญ:

1. ความแม่นยำต่ำ: การเกาะติดของฝุ่นทำให้ค่าคงที่ไดอิเล็กทริกเปลี่ยนแปลง ส่งผลให้เกิดข้อผิดพลาดในการวัด ±8%
2. การบำรุงรักษาสูง: ต้องทำความสะอาดอิเล็กโทรดทุกเดือน ใช้เวลา 4 ชั่วโมงต่อครั้ง
3. สัญญาณรบกวน: อุปกรณ์ทำให้เป็นของเหลวด้วยลมทำให้เกิดสัญญาณเตือนผิดพลาด (เฉลี่ย 3 ครั้งต่อวัน)

II. โซลูชัน: ข้อได้เปรียบทางเทคนิคของเครื่องวัดระดับเรดาร์ KLD806

1. การออกแบบลำแสงแคบความถี่สูง:
   • คลื่นมิลลิเมตร 80GHz มุมลำแสง 3° เหมาะสำหรับไซโลขนาดกะทัดรัด 12 เมตร
   • ช่วงที่กำหนดเอง: 0.3–15 เมตร, โซนอับสัญญาณ: 0.3 เมตร, ครอบคลุมเต็มรูปแบบ
2. ประสิทธิภาพป้องกันการรบกวน:
   • อัลกอริทึมการระงับสัญญาณรบกวนแบบไดนามิก (DNIR 3.0) กรองเสียงสะท้อนผิดพลาดจากกระแสลมที่ทำให้เป็นของเหลว
   • โครงสร้างสแตนเลส 316L เกรด IP68 ทนทานต่อแรงกระแทกจากกระแสลม (ความเร็ว 20 เมตร/วินาที)
3. การวินิจฉัยอัจฉริยะ:
   • เอาต์พุตโปรโตคอล HART แสดงเส้นโค้งเสียงสะท้อน (การวินิจฉัยในพื้นที่/ระยะไกล)
   • การชดเชยค่าคงที่ไดอิเล็กทริกอัตโนมัติ (ผลกระทบจากการเกาะติดของฝุ่น <0.1%)

III. กระบวนการดำเนินการ

1. การติดตั้งและทดสอบการใช้งาน:

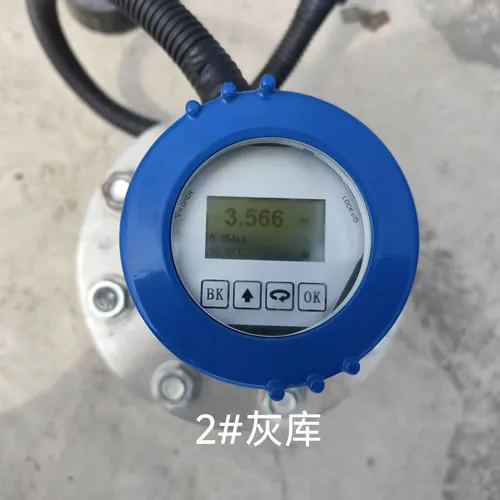

   • ตำแหน่ง: 0.8 เมตรใต้ส่วนบนของไซโล
   • การกำหนดค่าพารามิเตอร์ :
     • ช่วง=0.3-12 เมตร
     • การระงับสัญญาณสะท้อนผิดพลาด=เปิดใช้งาน (บล็อกการรบกวนจากท่อทำให้เป็นของเหลว)
     • การหน่วงเอาต์พุต=0.2 วินาที (ตรงกับรอบการทำให้เป็นของเหลวด้วยลม)
   • การตรวจสอบความแม่นยำ: ข้อผิดพลาด ±5 มม. เทียบกับเครื่องวัดระยะด้วยเลเซอร์
2. การรวมระบบ:

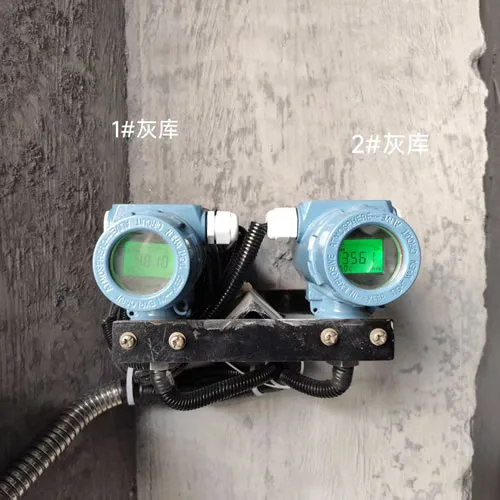

   • รวมเข้ากับระบบ DCS ของโรงงานผ่าน 4-20mA+HART (เข้ากันได้กับโมดูล I/O ที่มีอยู่)
   • ฟังก์ชันใหม่:
     • การควบคุมการล็อกระดับสูง/ต่ำ (หยุดอัตโนมัติเมื่อระดับ >90%)
     • การแจ้งเตือนอัตราการเปลี่ยนแปลงระดับ (>1 เมตร/ชั่วโมง บ่งชี้ความเสี่ยงการอุดตัน)

IV. ผลลัพธ์ด้านประสิทธิภาพ

ความคิดเห็นของลูกค้า:

“ลำแสงแคบของ KLD806 แก้ปัญหาการวัดในไซโลขนาดกะทัดรัดของเราได้ ความแม่นยำระดับมิลลิเมตรที่ระยะ 12 เมตร และการรบกวนจากกระแสลมเป็นศูนย์เป็นสิ่งที่พลิกวงการ”

V. ข้อคิดสำคัญ

1. เคล็ดลับการติดตั้งขนาดกะทัดรัด:
   • ใช้เสาอากาศแบบฮอร์นสั้น
   • การติดตั้งแบบเยื้องศูนย์ด้านบน
2. การปรับพารามิเตอร์ให้เหมาะสม:
   • เปิดใช้งาน “โหมดฝุ่น”
   • ตั้งค่าช่วงการติดตามค่าไดอิเล็กทริก=30 นาที (ปรับตามการเปลี่ยนแปลงความชื้น)
3. ขั้นตอนการบำรุงรักษา:
   • ทำความสะอาดเลนส์ปีละสองครั้งด้วยชุดเครื่องมือ KC Sensor
   • ดาวน์โหลดรายงานสุขภาพรายเดือนผ่าน KC Sensor Cloud

VI. การใช้งานที่กว้างขวางขึ้น

ได้รับการรับรองสำหรับไซโลขนาดเล็ก/กลาง (8–15 เมตร) เหมาะสำหรับ:

• โรงไฟฟ้าชีวมวล: ไซโลขี้เถ้า 10–15 เมตร
• ศูนย์กลางไอน้ำอุตสาหกรรม: การวัดไซโลขนาดเล็กที่แม่นยำ
• ไซโลสอบเทียบโรงงานปูนซีเมนต์: การชั่งตวงที่แม่นยำสูง

การขยายเทคโนโลยี:
ระบบประสานงานไซโลหลายแห่ง (Multi-Silo Coordination System) ใหม่ของ KC Sensor(รองรับหน่วย KLD806 16 หน่วย) ช่วยให้การจัดการขี้เถ้าอัจฉริยะระดับภูมิภาค ลดต้นทุนการขนส่ง 15–20%แหล่งข้อมูล
