ได้รับการรับรอง:
CE
หมายเลขรุ่น:
Deltabar FMD78

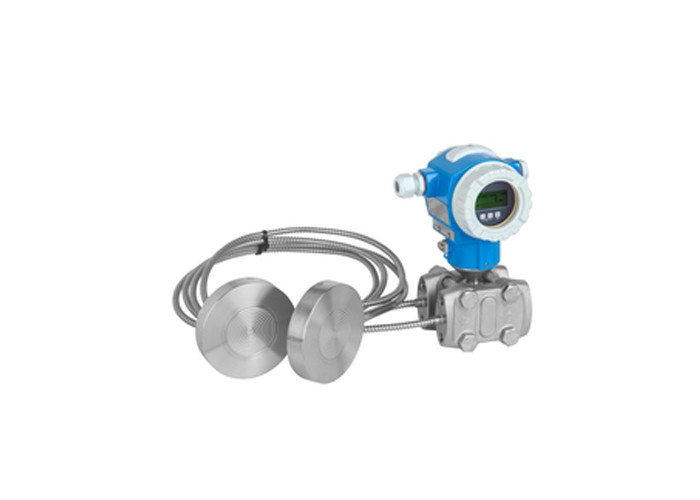

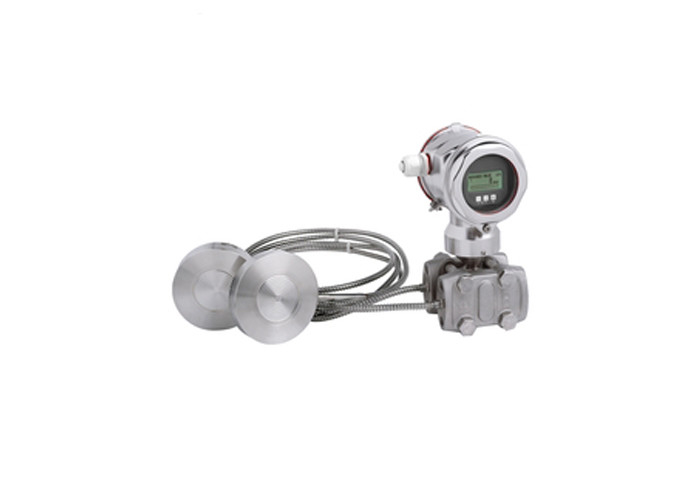

ความดันความแตกต่าง Deltabar FMD78
สาขาใช้งาน
เครื่องส่งความดันความแตกต่าง Deltabar FMD78 พร้อมเซ็นเซอร์โลหะ ใช้ปริมณฑลประปาสองประปาโดยทั่วไปใช้ในกระบวนการและการใช้งานด้านอนามัย สําหรับการวัดความแตกต่างความดันในของเหลวอย่างต่อเนื่องหน่วยข้อมูล HistoROM ที่บูรณาการทําให้การจัดการปารามิเตอร์กระบวนการและอุปกรณ์ง่าย โดยออกแบบตาม IEC 61508 เพื่อใช้ในแอพลิเคชั่นความปลอดภัย SIL3
สําหรับการวัดความดันความแตกต่าง ระดับ ปริมาณหรือมวลในของเหลว
การเชื่อมต่อกระบวนการ: ใย, แฟลนเจอร์, แพนเค้กและการเชื่อมต่อสุขภาพ
อุณหภูมิกระบวนการ: -70 ถึง 400 °C (-94 ถึง 752 °F)
ระยะการวัด: 100mbar ถึง 40 bar (1.5 ถึง 600psi)
ความแม่นยํา: ±0.075%
ใบรับรองการป้องกันระเบิดสากล การป้องกันการเติมน้ําเกิน WHG การอนามัย การอนุมัติทางเรือ
ประโยชน์
คําอธิบายสินค้า
| หลักการวัด | ความดันต่าง |
| ลักษณะ | เครื่องส่งสัญญาณดิจิตอลที่มีแผ่นวัดโลหะ ผนึกแผ่นวัดและหลอดเลือดดํา เครื่องส่งแบบโมดูล ความมั่นคงระยะยาว ป้องกันกระบวนการระดับสอง ความปลอดภัยที่เพิ่มขึ้น ผ่านฟังก์ชันการวินิจฉัยตัวเอง |
| ความดันไฟฟ้า | 4... 20 mA HART 10,5...45V DC (ไม่รวม): ex ia: 105...30V DC PROFIBUS PA: 9... 32 V DC (ไม่รวม) ฟอนเดชั่น ฟิลด์บัส: 9... 32 V DC (ไม่รวม) |
| ความแม่นยําของการอ้างอิง | 0,075% + อิทธิพลของประปา diaphragm |
| ความมั่นคงระยะยาว | 0.08 % ของ URL/ปี 0.14 % ของ URL / 5 ปี 0.27 % ของ URL / 10 ปี |
| อุณหภูมิกระบวนการ | -70°C...400°C ((-94°F...752°F) |
| อุณหภูมิบริเวณ | - 50 องศาเซลเซียส... 85 องศาเซลเซียส ((-58 องศาเฟรนไต... 185 องศาเฟรนไต) |
| เซลล์วัด | 100 มาร์บาร์ 40 บาร์ (40 inH2O...600 psi) |
| ขนาดความยาวขนาดเล็กที่สุดที่สามารถปรับขนาดได้ | 5 mbar (0.075 psi) |
| ความต้านทานความว่าง | 50 mbar (0,73 psi) |
| แม็กซ์ ลดลง | 100:1 |
| ขั้นต่ําความดันเกิน | 160 บาร์ (2400 psi) |
| การเชื่อมต่อกระบวนการ | ผงผงผงผง เครื่องยืด (DIN, ASME) การเชื่อมต่อด้านอนามัย เครื่องกั้นสามตัว ISO2852 |
| การเชื่อมต่อกระบวนการ | เครื่องกั้นสามตัว DIN11851 NEUMO ตัวแปร SMS DRD แอดป์เตอร์ทั่วไป |
| ผิวกระบวนการวัสดุ | 316L สแตนเลสC ทันทัล โรเดียมทอง PTFE |
| วัสดุประกอบ | ไม่มี ผนึกแผ่นแผ่นผ่า |
| น้ํายาเติม | น้ํามันซิลิโคน น้ํามันอเนิร์ต น้ํามันพืช น้ํามันอุณหภูมิต่ํา น้ํามันอุณหภูมิสูง |
| การสื่อสาร | 4... 20 mA HART PROFIBUS PA ฟอนเดชั่น ฟิลด์บัส |
| การรับรองความปลอดภัย | SIL |
| การอนุมัติการออกแบบ | NACE MR0175 EN10204-3.1 |
| การอนามัย | 3A FDA |
| สาขาพิเศษ | ฟังก์ชันการวินิจฉัย TempC แผ่น |
| หลังคาวัสดุ | 316L, อลูมิเนียมหล่นแบบเจาะ |
| การอนุมัติเรือ | GL/ ABS |
| ผู้สืบสาน | PMD78B |
