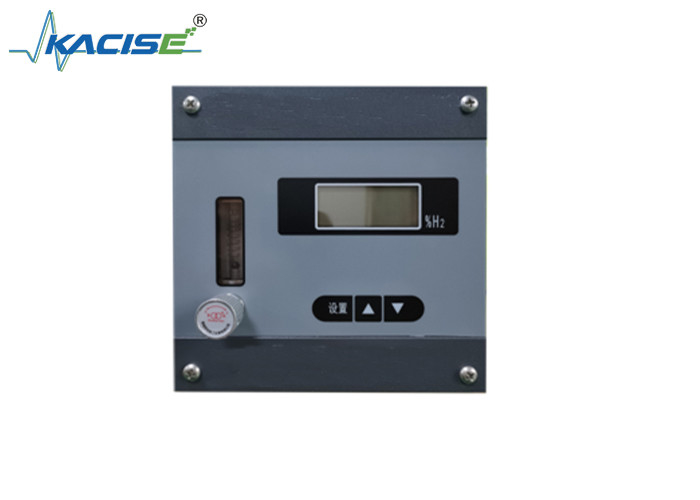

KTG122 เครื่องวิเคราะห์ไฮโดรเจนในออกซิเจนสําหรับการผลิตไฮโดรเจนและออกซิเจนจากไฟฟ้าไอน้ํา

KTG122 เครื่องวิเคราะห์ไฮโดรเจนในออกซิเจนสําหรับการผลิตไฮโดรเจนและออกซิเจนจากไฟฟ้าไอน้ํา

คําแนะนํา

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis, การผลิตปุ๋ย, อุตสาหกรรมปิโตรเคมี, การแยกอากาศ, และการหมักชีวภาพ

หลักการพื้นฐาน

อุปกรณ์นี้ใช้เซ็นเซอร์ไฟฟ้าเคมี 3 อิเล็กทรออด โดยเซ็นเซอร์ประกอบด้วยอิเล็กทรอัดทํางาน อิเล็กทรอัดอ้างอิง และอิเล็กทรอัดช่วย สร้างวงจรสองวงวงจรหนึ่งคือสําหรับกระบวนการปฏิกิริยาของอิเล็กทรอด, และอีกหนึ่งคือวงจรอิเล็กทรอนที่ส่งกระแสที่เกิดจากอิเล็กตรอน ความยิ่งใหญ่ของกระแสนี้แสดงถึงปริมาณของไฮโดรเจนในก๊าซ

ปริมาตรเทคนิค

ระยะการวัด: 0.00 - 2.00%/4.00% (ระยะเลือกได้)

ความผิดพลาดสูงสุดที่อนุญาต: ± 2% FS

ความซ้ํา: ± 1% FS

ความละเอียด: 0.01%

เวลาตอบสนอง: t90 ≤ 30s

ความเคลื่อนไหวศูนย์: ≤ ± 1% FS/7d

ความเคลื่อนไหวของ span: ≤ ± 1% FS/7d

อัตราการไหลของก๊าซตัวอย่าง: (300 ± 30) mL/min

พลังงานทํางาน: 24VDC/220VAC

สภาพแวดล้อมการทํางาน: อุณหภูมิการทํางาน: - 15°C - + 45°C; ความชื้นในการทํางาน: ≤90%RH

ลักษณะเครื่องมือ

• เซ็นเซอร์ที่มีประสิทธิภาพสูง: เซ็นเซอร์ไฟฟ้าเคมีมีอายุการใช้งานยาวนาน ความแม่นยําสูง และการตอบสนองเร็ว
• หนาแน่นและเบา: มีขนาดเล็กและน้ําหนักเบา ทําให้การติดตั้งง่าย
• การออกแบบกันระเบิดแบบแบ่งแยก: ใช้การออกแบบกันระเบิดแบบแบ่งแยก
• ฟังก์ชันการแสดงในสถานที่: มันมาพร้อมกับฟังก์ชันการแสดงในสถานที่
• การส่งสัญญาณระยะไกล: สัญญาณออกสามารถส่งผ่านระยะทางสูงสุด 1000 เมตร

ประเภทที่ปลอดภัย

ขนาดภายนอก: 140mm (ความกว้าง) × 140mm (ความสูง) × 220mm (ความลึก)

ขนาดตัดออก: 136mm (ความกว้าง) × 136mm (ความสูง)

ปริมาตรอุปกรณ์ป้องกันความปลอดภัยภายนอก: Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0.02uF, Lp ≤ 1mH

น้ําหนัก: 1.8 กิโลกรัม

ประเภทกันไฟ

ขนาดภายนอก: 130mm * 136mm

การออกแบบแบบแอนาล็อก: 4 - 20mA

การออกแบบดิจิตอล: อินเตอร์เฟซ RS458 กับโปรโตคอล Modbus

ระเบิดกันการตรา: Exd IIC T6

น้ําหนัก: 1.8 กิโลกรัม
