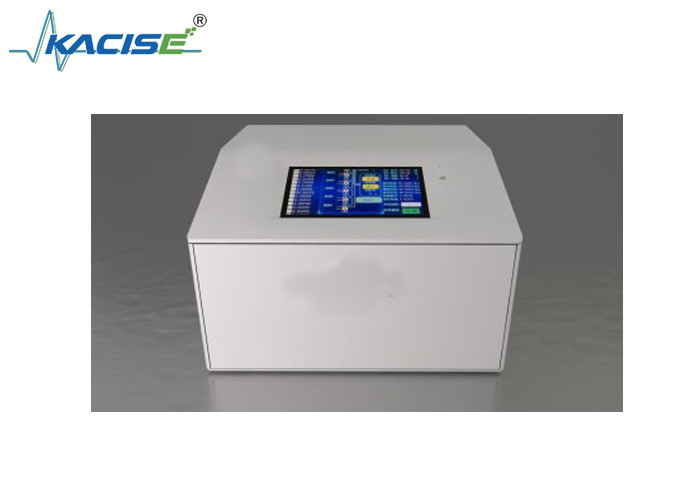

KTG101 เครื่องวิเคราะห์โครมาโตกราฟิคพกพา สําหรับการวิเคราะห์กระบวนการของก๊าซธรรมชาติ

เครื่องวิเคราะห์โครมาโตกราฟีพกพา KTG101 ใช้ในการวิเคราะห์กระบวนการของก๊าซธรรมชาติ

คําแนะนํา

เครื่องวิเคราะห์โครมาทอฟิคซีรีส์ KTG101 ใช้กระบวนการ Etch ที่ก้าวหน้า เพื่อทําให้การควบคุมวงจรแก๊สมีความมั่นคงมากขึ้นและมีค่าใช้จ่ายในการดําเนินงานที่ต่ําเวลาวิเคราะห์ยาว, และการบริโภคที่สูง. ด้วยจอสีจริง 7 นิ้ว, มันให้การชี้แจงในสถานที่และการทํางานสัมผัส. อุปกรณ์มีระบบการคาดการณ์และการวินิจฉัยฟังก์ชันและง่ายที่จะใช้ใช้งานสะดวกปัจจุบันมันได้ถูกนําไปใช้อย่างแพร่หลายในสาขาน้ํามันและก๊าซธรรมชาติ และได้รับการยกย่องจากผู้ใช้จํานวนมาก

การใช้งานสินค้า

• ก๊าซธรรมชาติ: การวิเคราะห์อัลแคลแคน, ไฮโดรคาร์บอน, ฟอร์มัลเดฮีด และการวิเคราะห์ผลิตภัณฑ์ในกระบวนการ CNG และ LNG
• อุตสาหกรรมปิโตรเคมี: การวิเคราะห์ของเอธีลีน, โพลีเอธีลีน, ก๊าซโรงแปรรูป, LPG และความบริสุทธิ์
• อุตสาหกรรมเคมีถ่านหิน: การวิเคราะห์ส่วนเต็มของก๊าซถ่านหิน, ก๊าซสังเคราะห์, ก๊าซสะอาด, ฯลฯ หรือการวิเคราะห์ต่อเนื่องของก๊าซหลักบางชนิด
• อื่นๆ: การวิเคราะห์ก๊าซถาวร ก๊าซสภาพแวดล้อม และการวิเคราะห์ความบริสุทธิ์ของก๊าซ เช่น ไนโตรเจน ไฮโดรเจน และฮีเลียมในก๊าซอุตสาหกรรม

ลักษณะสินค้า

• การ ออกแบบ ที่ ใหม่ ใหม่ ลงตัว สะดวก สะดวก และ แม่น ยํา มาก ขึ้น
• GC สําหรับคุณภาพการถ่ายทอด/การวัดในค่าความร้อนและการวิเคราะห์องค์ประกอบ
• ค่าติดตั้งและใช้งานที่ประหยัดกว่า
• การวิเคราะห์องค์ประกอบอย่างครบถ้วน สามารถวิเคราะห์องค์ประกอบทั้งหมดของก๊าซธรรมชาติได้ถึง C12+ และ H2S + H2
• ความเร็วในการวิเคราะห์ที่รวดเร็ว การวัดส่วนประกอบของก๊าซธรรมชาติทั้งหมดถึง C6+ ใช้เวลาไม่เกิน 60 วินาที
• ขนาดเล็ก ใช้พื้นที่เล็กมาก ประมาณขนาดของชุดคอมพิวเตอร์
• ความรู้สึกสูง 1-5ppm
• สนับสนุนการเปลี่ยนส่วนประกอบภายในของโมดูล - ท่าฉีด, คอลัมน์โครมาโตเกรฟิก, เครื่องตรวจจับ เป็นต้น
• การเปลี่ยนโมดูลช่องทางอย่างรวดเร็ว การเปลี่ยนการตั้งค่าแบบยืดหยุ่น
• ใช้เทคโนโลยี EPC ที่ทันสมัยที่สุด ทําให้การควบคุมวงจรแก๊สมั่นคงมากขึ้น
• การปรับปรุงแบบง่าย ประหยัด และมีประสิทธิภาพ ปรับปรุงโดยตรงจาก 1 หรือ 2 ช่องทางเป็น 6 ช่องทาง
• ประหยัดก๊าซและไฟฟ้าที่ใช้ในเครื่องบรรทุก ซึ่งเป็น 10% ของเครื่อง GC แบบปกติ กระป๋องก๊าซบรรทุกขนาด 40 ลิตร สามารถใช้ได้นานกว่า 12 เดือน

ตัวชี้วัดหลัก

การซ้ํา: 0.01%

ความแม่นยํา: ≤0.1%FS

ค่าคํานวณ: ค่าน้ําร้อน, ความหนาแน่น, ค่าปรับการบด, ฯลฯ (ตามมาตรฐาน ISO6976 หรือ GPA, Z โดย AGA 8)

อุณหภูมิการทํางาน: -20°C ถึง 50°C ((-4°F ถึง 122°F)

อุณหภูมิในการเก็บรักษา: -30°C ถึง 60°C ((-22°F ถึง 140°F)

ขนาดรวม: 320×290×190mm (ความยาว * ความกว้าง * ความสูง)

น้ําหนัก: ประมาณ 32 กิโลกรัม

ผลการวิเคราะห์

เวลาวิเคราะห์: ต่ํากว่า 60s สําหรับ C6+

เครื่องควบคุมความดัน: พร้อมเครื่องควบคุมความดันก๊าซบรรทุกอิเล็กทรอนิกส์

เตาอบเทอร์มอสตติก: ส่วนประกอบสําคัญ เช่น คอลัมน์โครมาโตกราฟิก, เครื่องตรวจจับ, และวงจรการเก็บตัวอย่างทั้งหมดถูกวางอยู่ในเตาอบเทอร์มอสตติก, ซึ่งมีหน้าที่ป้องกันอุณหภูมิที่ร้อนเกิน.

หน่วยหลักของเครื่องวิเคราะห์สีสามารถแสดงข้อมูล เช่น ส่วนประกอบของก๊าซ, ปริมาตรการบด, ค่าน้ําร้อน, และความหนาแน่นในสถานที่และสามารถเลือกเนื้อหาการแสดงและตั้งค่าโหมดการแสดงผ่านการสัมผัสมันมีฟังก์ชันบันทึกและเก็บข้อมูลที่แข็งแกร่ง มีบันทึกประวัติศาสตร์อย่างน้อย 12 เดือน รวมถึงบันทึกการปรับขนาด และบันทึกผลการตรวจข้อมูล เป็นต้น

ฟังก์ชันการสื่อสาร

อินเตอร์เฟซการสื่อสาร: 2 RS485, 2 RS232 และ 1 RJ45

อินเตอร์เฟซแบบแอนาล็อก: 16 ช่องของ 4?? 20mA (ขยายได้)

โปรโตคอลสื่อสาร: โปรโตคอล Modbus RTU โปรโตคอล TCP/IP

อินเตอร์เฟซดิจิตอล: มีออกแบบดิจิตอลสูงสุดถึง 8 ตัว รวมถึงสัญญาณเตือนครอมาโตเกราฟิกครบวงจร, การควบคุมการปรับระดับอัตโนมัติ เป็นต้น

อินเตอร์เฟซปฏิบัติการ

หน้าจอใหญ่ DGUS ขนาด 7 นิ้วสีจริง K600 + 65k ใช้ในการแสดงและการทํางานด้วยการสัมผัสและเริ่มต้นฟังก์ชัน เช่น การตั้งค่าพารามิเตอร์ของครอมาโทกราฟโดยอัตโนมัติ/ด้วยมือ.

วิศวกรรมอุปกรณ์บริการ

พลังงานไฟฟ้า: 220VAC 50Hz ก๊าซบรรทุก: He หรือ H2 หรือ N2 หรือ Ar

การบริโภค: ต่ํากว่า 10 ml/นาที ความบริสุทธิ์: 99.995% และมากกว่า
