สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
เคทีเอฟ

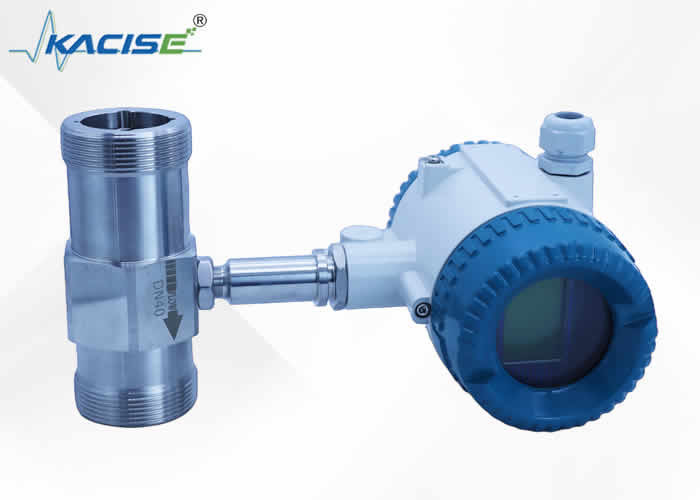

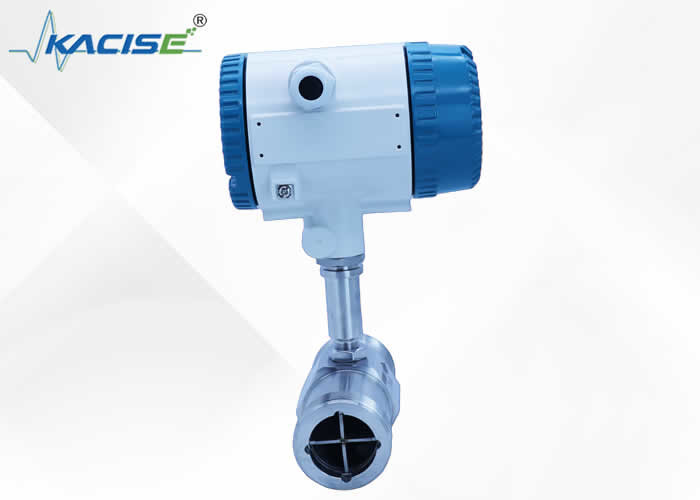

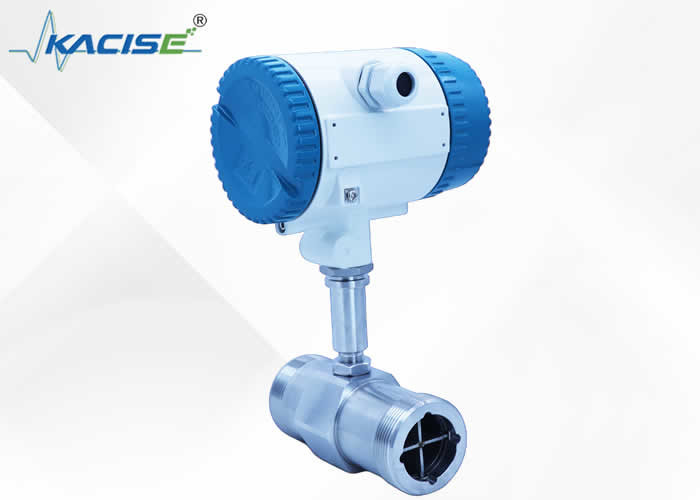

มิเตอร์วัดการไหลของกังหันที่มี DN4 ถึง DN500 มีความโดดเด่นในด้านการตรวจวัดของเหลว ครอบคลุมช่วงเส้นผ่านศูนย์กลางกว้างตั้งแต่ DN4 ถึง DN500 ทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย มิเตอร์เหล่านี้ทำงานโดยใช้โรเตอร์กังหันที่หมุนด้วยความเร็วตามสัดส่วนของการไหลของของไหล เมื่อของเหลวไหลผ่าน เซ็นเซอร์จะตรวจจับการเคลื่อนไหวของกังหันและแปลงเป็นสัญญาณไฟฟ้า ช่วยให้สามารถวัดและติดตามอัตราการไหลได้อย่างแม่นยำ มีความแม่นยำสูง ทนทาน และติดตั้งง่าย เหมาะสำหรับภาคส่วนต่างๆ เช่น อุตสาหกรรมน้ำประปา เคมี และน้ำมัน ช่วยให้มั่นใจได้ถึงการจัดการการไหลที่เชื่อถือได้และมีประสิทธิภาพ ซึ่งมีส่วนช่วยเพิ่มประสิทธิภาพกระบวนการและประหยัดต้นทุน
| อุณหภูมิแวดล้อม | -20~+55℃ |
| อุณหภูมิสัมพัทธ์ | 5% ~ 95% |
| ความกดอากาศ | 86~106Kpa |
| อุณหภูมิปานกลางชนิดธรรมดา | -20~+120℃ |
| อุณหภูมิปานกลางชนิดป้องกันการระเบิด | -20~70℃ |
| หลักฐานการระเบิด | dⅡBT5 |
| พาวเวอร์ซัพพลาย |
สองสาย: +24VDC สามสาย: +12VDC ~ + 24VDC |
| การเชื่อมต่อ | ด้ายหรือหน้าแปลน |
|
ขนาดท่อ (DN)มม |
ช่วงการไหล(ลบ.ม./ชม.) | ความดันที่กำหนด (Mpa) | ||
| 0.2% | 0.5% | 1.0% | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-1.2 | 6.3 | ||
| 15 | 1.2~4 | 0.6~6 | 0.4~6 |
2.5 6.3 16 |
| 20 | 2~6 | 0.8~8 | 0.6~8 | |
| 25 | 3~10 | 1.2~12 | 1.2~12 | |
| 32 | 4~12 | 1.5~15 | 1~20 | |
| 40 | 8~25 | 3~30 | 3~30 | |
| 50 | 12~40 | 5~50 | 5~50 |
6.3 2.5 |
| 65 | 15~60 | 7~70 | 5~70 | |
| 80 | 20~100 | 16~100 | 12~120 | |
| 100 | 50~160 | 25~160 | 20~200 | |
| 125 | 50~200 | 30~250 | 25~280 | |
| 150 | 100~300 | 50~300 | 40~400 | |
| 200 | 200~600 | 100~600 | 80~800 | |
| 250 | 300~1,000 | 160~1,000 | 120~1200 | 2.5 |
| 300 | 250~1600 | |||
| 400 | 400~2500 | |||
| 500 | 600~4000 | |||
การเชื่อมต่อด้าย
การเชื่อมต่อหน้าแปลน
|
ขนาดท่อ DN (มม.) |
เซนเซอร์ มิติ (มม.) |
ขนาดหน้าแปลน (มม.) | ขนาดเกลียว | ||||||
| ล | ชม | ดี | ดี1 | ดี2 | ดี3 | ไม่ทำ | L1(มิลลิเมตร) | ช | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
