สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
TDLAS200

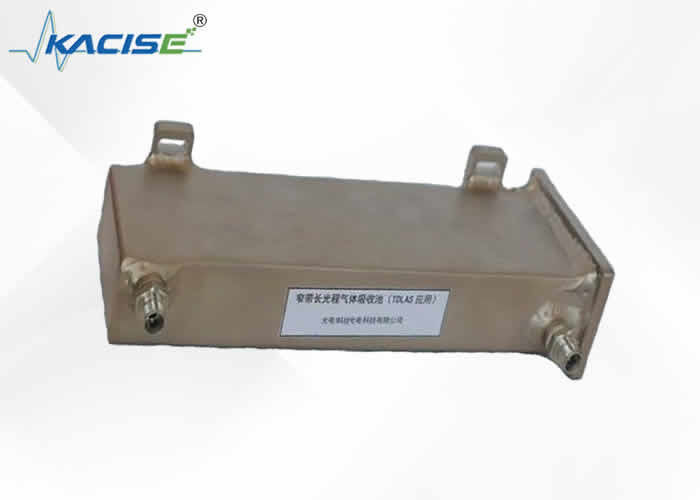

TDLAS200 เลเซอร์เมธาน
คําแนะนํา
โมดูลเลเซอร์แก๊สเทเลเมตรีถูกผลิตขึ้นบนพื้นฐานของเทคโนโลยีการดูดซึมเลเซอร์มันปล่อยรังสีเลเซอร์ของความยาวคลื่นเฉพาะเจาะจง เพื่อตรวจจับว่ามีก๊าซเป้าหมายในช่วงเส้นทางทางแสงของเลเซอร์, โดยได้รับปริมาณของแก๊สเป้าหมาย
ลักษณะ
หลักการวัด
"โมเลกุลเมธานดูดซึมแสงของความยาวคลื่นเฉพาะเจาะจง" -- สเปคเตอร์การดูดซึมโมเลกุล
"ปริมาณแสงที่ซึมซึมโดยสื่อโปร่งใส (มวลของก๊าซเมธาน) มีสัดส่วนกับความหนาและความเข้มข้นของมวลของก๊าซ" - กฎ Beer-Lambert
ตามหลักการทางฟิสิกส์ข้างต้น ช่วงแสงที่มีความยาวคลื่นเฉพาะเจาะจง สามารถใช้ในการเจาะเข้าไปในก๊าซเมธานที่รั่วไหลสามารถวัดปริมาณเมธานในปริมาณแก๊สได้และมันตอบสนองกับเมธานเท่านั้น (การเลือกเฉพาะ)
การใช้เซลล์ตรวจจับที่มีการสะท้อนหลายครั้ง และการอนุญาตให้เลเซอร์ผ่านก๊าซที่กําลังวัดซ้ําๆ สามารถเพิ่มความรู้สึกในการตรวจจับได้หลายเท่า
ปริมาตรเทคนิค
| รูปแบบสินค้า | TDLAS200 |
| วัตถุตรวจจับ | เมธาน (CH4) |
| หลักการวัด | สเปคเตอร์การดูดซึมเลเซอร์ (TDLAS) |
| ขีดจํากัดการตรวจจับสติก | 0.5ppm@25°C10SPS (มูลค่าทั่วไป กรุณาติดต่อเราเพื่อรายละเอียด) |
| ปริมาณ | 53 มิลลิลิตร |
| เวลาตอบสนองที่เร็วที่สุด | 0.1s |
| ระยะการวัด | 0 ~ 5000 ppm |
| ความเบี่ยงเบนการวัด |
ค่าจริง 0-200ppm +/-2ppm ค่าจริง 200-1000ppm +/-1% 1000-5000ppm ค่าจริง +/-2% |
| 12 ชั่วโมง | +/-1.5ppm |
| อุณหภูมิการทํางาน | -20 ~ 50 °C |
| พลังงานไฟฟ้า | 5-12VDC 1W (ทั่วไป) 3W (สูงสุด) |
| ขนาดและน้ําหนัก | 115 × 59 × 38 มม. |
| อินเตอร์เฟซแก๊ส | พาโกดาตรง M-5AU-4 |
| เวลาตอบสนองที่เร็วที่สุด | เวลาการตรวจสอบ 0.1s |
*1 กรุณาให้แน่ใจว่าความดันไฟเข้าของโมดูลไม่ต่ํากว่า 5V
*2 แนะนําการเลือกปั๊ม < 500 ml/นาที
ขนาดของโมดูลการตรวจจับ
มิติของตัวรับโมดูลตรวจจับ: 115 × 59 × 38mm (ไม่รวมสายไฟและเครื่องเชื่อมแก๊ส)
แนะนําให้เพิ่มเครื่องกรอง PTFE กลิ่นน้ํา 0.45um ที่ปลายช่องรับอากาศ; เชื่อมปั๊มอากาศและเครื่องกรองเงียบอากาศที่ปลายระบายน้ํา
