สถานที่กำเนิด:
จีน (แผ่นดินใหญ่)
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
หมายเลขรุ่น:
กฟ100
วิดีโอ

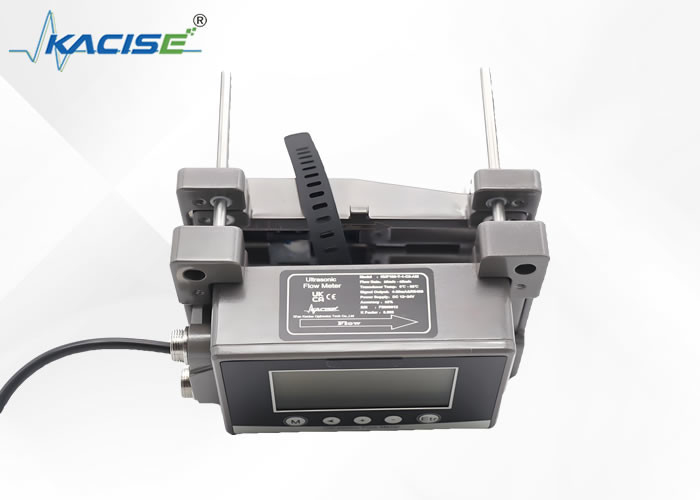

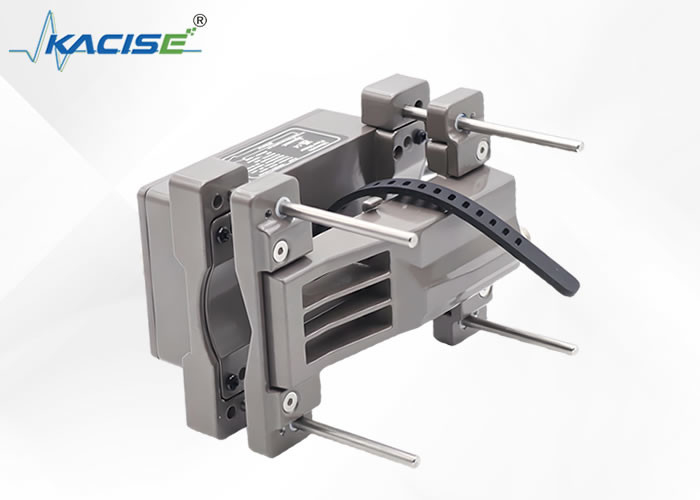

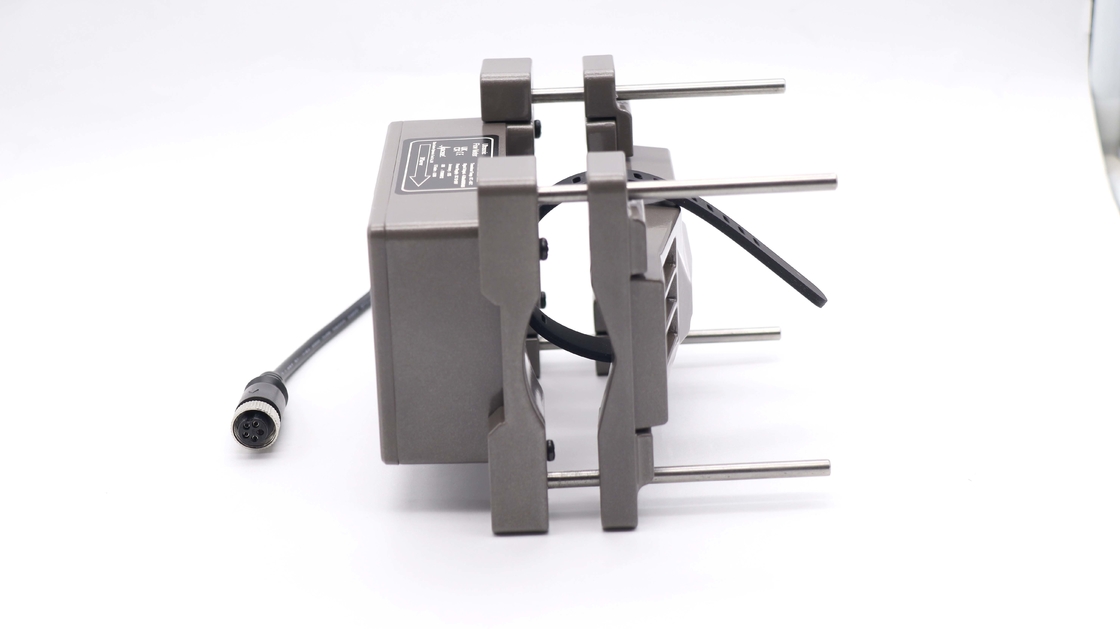

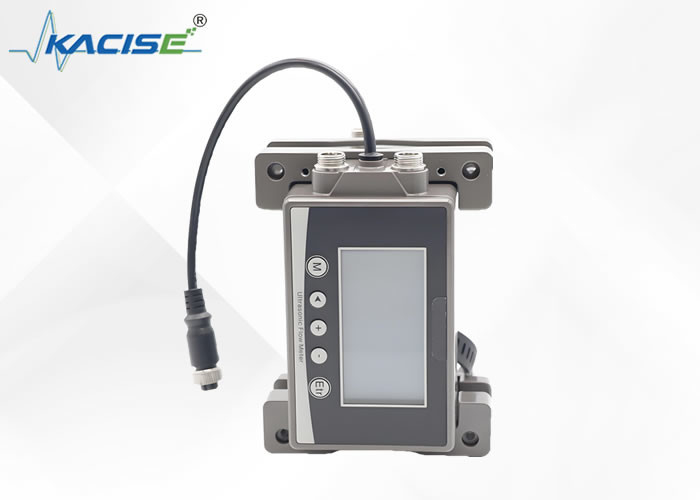

เครื่องวัดอัตราการไหลแบบอัลตราโซนิก KUF100 ทำงานโดยใช้หลักความแตกต่างของเวลา โดยจะส่งและรับสัญญาณอัลตราโซนิกผ่านของไหลและคำนวณอัตราการไหลโดยการวัดความแตกต่างของเวลาระหว่างสัญญาณที่เคลื่อนที่ด้านท้ายน้ำและต้นน้ำ วิธีการนี้ช่วยให้ตรวจวัดของเหลวที่มีอนุภาคแขวนลอยหรือฟองอากาศได้อย่างแม่นยำ และไม่ได้รับผลกระทบจากการนำของไหล
| วัสดุท่อที่รองรับ | สแตนเลส เหล็ก ทองเหลือง อลูมิเนียม PVC, PP, PVDF และท่อพลาสติกแข็งอื่นๆ |
| รองรับของเหลวปานกลาง | น้ำหรืออื่นๆ (เดี่ยวไม่มีอนุภาคของแข็งและสิ่งสกปรก) |
| รองรับอุณหภูมิปานกลาง | 0-75°C (ไม่มีการแช่แข็งบนพื้นผิว อุณหภูมิสูง ปรับแต่งเวอร์ชันได้) |
| ค่าตัดกระแสต่ำเริ่มต้น | 0.1 ม./วินาที |
| วิธีการแสดง | จอแอลซีดีแบ็คไลท์ขนาด 256*128 |
| เวลาตอบสนอง | 0.5~60 วินาที |
| ระดับความแม่นยำ | ±2% สูงสุด ±1% หลังการสอบเทียบ |
| ระยะเวลาการจัดเก็บข้อมูล | 300 มิลลิวินาที |
| การสำรองข้อมูลหน่วยความจำ | EEPROM (ระยะเวลาจัดเก็บข้อมูล: มากกว่า 10 ปี, ความถี่ในการอ่าน/เขียนข้อมูล: มากกว่า 1 ล้านครั้ง) |
| ขั้วต่อไฟและ I/O | ปลั๊กการบิน M12 |
| เอาท์พุต | 4-20mA |
| การสื่อสาร | โมดบัส RS485 |
| เอาต์พุตเสริม | OCT (เอาต์พุตพัลส์) / รีเลย์สัญญาณเตือนหนึ่งตัว |
| พาวเวอร์ซัพพลาย | 10-24V กระแสตรง |
| พลังงานไฟฟ้า | <3W |
| การป้องกันวงจร | ระบบป้องกันไฟย้อนกลับ, ระบบป้องกันไฟกระชาก |
| การป้องกันการลัดวงจรเอาต์พุตแต่ละตัว, การป้องกันไฟกระชากเอาต์พุตแต่ละตัว | |
| ระดับการป้องกัน | IP65 |
| อุณหภูมิแวดล้อม | -10 ถึง 60°C (ไม่เป็นน้ำแข็ง) |
| ความชื้นสัมพัทธ์ | 35 ถึง 85% RH (ไม่ควบแน่น) |
| ความต้านทานการสั่นสะเทือน | 10 ถึง 55 Hz, แอมพลิจูดสองเท่า 1.5 มม., 2 ชั่วโมงในแต่ละแกน XYZ |
| ทนต่อแรงกระแทก | 100m/s2 พัลส์ 16 ms, แกน X, Y, Z ในแต่ละแกน 1,000 ครั้ง |
| วัสดุมิเตอร์ | อลูมิเนียมอัลลอยด์, พลาสติกอุตสาหกรรม |
| ความยาวสายเคเบิล | มาตรฐาน 2 เมตร (PT1000 มาตรฐาน 9 เมตร) |
| เส้นผ่านศูนย์กลางท่อ | ค่าการไหลขีดจำกัดบน (ลิตร/นาที) |
|---|---|
| 15 | 60 ลิตร/นาที |
| 20 | 100 ลิตร/นาที |
| 25 | 200 ลิตร/นาที |
| 32 | 300 ลิตร/นาที |
| 40 | 400 ลิตร/นาที |
| 50 | 600 ลิตร/นาที |
| 65 | 1,000 ลิตร/นาที |
เคล็ดลับ: เส้นผ่านศูนย์กลางด้านในของส่วนท่อที่เล็กที่สุดที่วัดได้มีค่ามากกว่าหรือเท่ากับ 12 มม.
DN15-40
DN50-65
| รหัส | คำนิยาม |
|---|---|
| เส้นผ่านศูนย์กลางท่อ: DN15-DN65mm | |
| ช่วง: 0.03m/s-10m/s | |
| ความแม่นยำ: ±2% (1% หลังการสอบเทียบ) | |
| สื่อการวัด: น้ำ/อื่นๆ (เดี่ยวไม่มีอนุภาคของแข็งและสิ่งสกปรก) | |
| แหล่งจ่ายไฟ: 10 ~ 24VDC/1A | |
| อุณหภูมิการทำงานของเซนเซอร์: 0-115 ℃; | |
| อื่นๆ:สายยาว 2 เมตร ตามมาตรฐาน | |
| เครื่องวัดความร้อน: พร้อมเซ็นเซอร์อุณหภูมิ PT1000 หนึ่งคู่; ปลายด้านหนึ่งของเซ็นเซอร์อุณหภูมิอยู่ที่มิเตอร์ และปลายอีกด้านหนึ่งของสายเคเบิลยาวมาตรฐาน 9 ม | |
| เส้นผ่านศูนย์กลางท่อ | |
| ส | DN15-DN40 |
| ต | DN50-DN65 |
| ประเภทมิเตอร์ | |
| 1 | เครื่องวัดอัตราการไหลแบบอัลตราโซนิก |
| 2 | เครื่องวัดความเย็น (ความร้อน) อัลตราโซนิก |
| ประเภทเซนเซอร์ | |
| ค2 | 0-65°ซ |
| ซีทูยู | 0-115°ซ |
| เอาท์พุต(สามารถเลือกได้สองในสี่) | |
| ก | 4-20mA |
| ม | โมดบัส |
| โอ | ต.ค. (ความถี่) |
| ร | 1 รีเลย์ |
| พีที1000ความยาวสายเคเบิลเซ็นเซอร์อุณหภูมิ | |
| ป | ความยาวสายเซนเซอร์วัดอุณหภูมิอีกด้าน 9ม |
| ป(15) | ความยาวสายเซนเซอร์วัดอุณหภูมิอีกด้าน 15ม |
| ป(25) | ความยาวสายเซนเซอร์วัดอุณหภูมิอีกด้าน 25ม |
ตัวอย่าง:
เครื่องวัดอัตราการไหลอัลตราโซนิก ช่วง DN15-DN40 อุณหภูมิ ช่วง 0-65 ℃ พร้อมเอาต์พุต 4-20mA และ RS485 ความยาวสายเคเบิลมาตรฐาน 2 ม.
เครื่องวัดความเย็น (ร้อน) อัลตราโซนิก ช่วง DN15-DN40 อุณหภูมิ ช่วง 0-115 ℃ พร้อมเอาต์พุต 4-20mA และ RS485 ความยาวสายเคเบิลมาตรฐาน 2 ม. พร้อมเซ็นเซอร์อุณหภูมิ PT1000 หนึ่งคู่ ปลายด้านหนึ่งของเซ็นเซอร์อุณหภูมิอยู่ที่มิเตอร์ และปลายอีกด้านหนึ่งของสายเคเบิลยาวมาตรฐาน 9 ม
ภาคผนวก:KUF100 Clamp On Ultrasonic Flow Meter Datasheet_v1...
