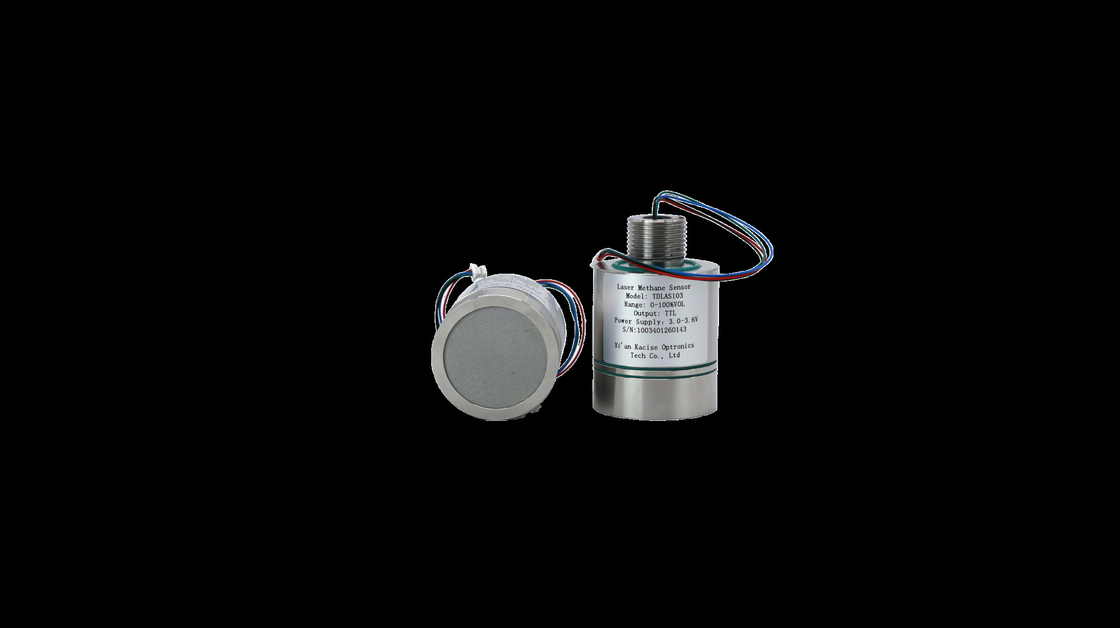

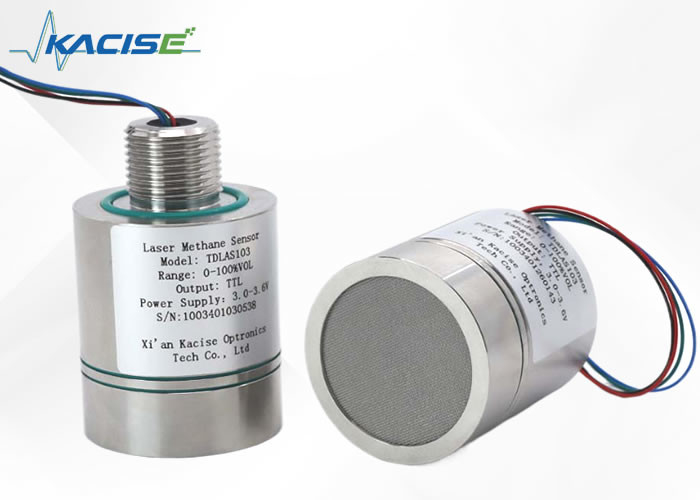

โมดูลเซนเซอร์อากาศเมธาน 0-20% VOL ที่สามารถปรับแต่งได้ ด้วยกระแสไฟฟ้าสูงสุด 210mA สําหรับความปลอดภัยในอุตสาหกรรม

เซ็นเซอร์มีเทน 3.3V ใช้เทคโนโลยี TD-LAS ตรวจจับมีเทนผ่านสเปกตรัมการดูดกลืนแสงที่เป็นเอกลักษณ์โดยใช้เลเซอร์ 1653.7 นาโนเมตร ซึ่งมีความต้านทานต่อการรบกวนจากไอน้ำและก๊าซอื่นๆ เมื่อรวมการดูดกลืนแสงโดยตรงเข้ากับการปรับความยาวคลื่น ทำให้มีโครงสร้างเส้นทางแสงประเภท "N" เพื่อการดูดกลืนแสงที่ขยายออกไปและความแม่นยำสูง เมื่อติดตั้งส่วนประกอบเลเซอร์อุณหภูมิต่ำและอัลกอริธึมการแก้ไขอุณหภูมิ เซ็นเซอร์จะทำงานได้ดีในสภาพแวดล้อมต่างๆ โปรโตคอลการสื่อสารมาตรฐานและอินเทอร์เฟซแบบเกลียวช่วยเพิ่มความเข้ากันได้ ทำให้เหมาะสำหรับการตรวจจับการรั่วไหลของมีเทนและการแจ้งเตือนในอุตสาหกรรมต่างๆ เช่น การจัดเลี้ยง สารเคมี และการขุดถ่านหิน

• ความแม่นยำในการตรวจจับสูง
  เทคโนโลยีการปรับโดยตรงและความยาวคลื่นรวมกับการออกแบบเส้นทางแสงแบบพับ ข้อผิดพลาดในการวัด ≤±6% ค่าจริงที่ 25 ℃
• การปรับตัวด้านสิ่งแวดล้อมที่ดี
  อัลกอริธึมการแก้ไขการชดเชยอุณหภูมิกว้างสามารถตอบสนองการใช้งาน -40~+70℃
• ป้องกันการรบกวนที่แข็งแกร่ง
  เทคโนโลยีการตรวจจับการดูดซับด้วยเลเซอร์ "สเปกตรัมลายนิ้วมือ" มีเทน ป้องกันพิษ ป้องกันไอน้ำ และการรบกวนของก๊าซอื่น ๆ
• การป้องกันโครงสร้างที่แข็งแกร่ง
  การออกแบบวัสดุสแตนเลส ตรงตามระดับการป้องกันการระเบิด Exia IIC T6 Ga
• ต้นทุนต่ำ
  อายุการใช้งานยาวนาน ใช้พลังงานต่ำ ออกแบบโมดูลาร์ ง่ายต่อการรวมเข้าด้วยกัน

ก) เซ็นเซอร์จะส่งออกความเข้มข้นของมีเทนที่วัดได้ อุณหภูมิที่วัดได้ ความดันที่วัดได้ ความแรงของสัญญาณเลเซอร์ อุณหภูมิการทำงานของเลเซอร์ และรหัสข้อผิดพลาดผ่านพอร์ตอนุกรม TTL มาตรฐาน

b) มีฟังก์ชันการทดสอบตัวเองซึ่งสามารถตรวจจับได้ว่าเลเซอร์ เครื่องตรวจจับโฟโตอิเล็กทริค และเซ็นเซอร์ป้องกันแรงดันไฟฟ้าเป็นปกติหรือไม่ ซึ่งช่วยขจัดจุดผิดพลาด

รูปแบบอินเทอร์เฟซ: SH1.0mm/4P

ความยาวสาย: 200 มม

(1) การกำหนดค่าอินเทอร์เฟซการสื่อสาร

พอร์ตอนุกรม UART: อัตรารับส่งข้อมูล: 115200 บิตข้อมูล: 8 บิต

บิตหยุด: 1 บิต บิตพาริตี: ไม่มีการตรวจสอบ

(2) คำอธิบายของโปรโตคอลการสื่อสาร

หลังจากเปิดเซ็นเซอร์แล้ว เซ็นเซอร์จะเข้าสู่ช่วงหนึ่งของการประมวลผลล่วงหน้า (6-10 วินาที) จากนั้นจะเริ่มส่งสัญญาณเอาต์พุตเป็นสตริงที่มีความยาวคงที่เป็นระยะ (1Hz) รูปแบบสตริงแสดงในรูปด้านบน

การแยกวิเคราะห์สตริงเอาต์พุต (ตัวอย่าง):

เอ 000.00 + 24.0 + 1,006.22 + 16.1 + 006.0 บี 00 13

A: หัวเฟรม;

+000.00: ค่าความเข้มข้นของมีเทน สงวนตำแหน่งทศนิยมสองตำแหน่ง หน่วย %vol;

+ 24.0: อุณหภูมิสภาพแวดล้อม หน่วย ℃;

1006.22: ความดันสิ่งแวดล้อม หน่วย hPa;

16.1: ความเข้มของแสงเลเซอร์และช่วงที่มีประสิทธิภาพ 3.6 21.6;

006.0: ปัจจัยการขยาย ช่วงปกติ 1.0-126.0;

00: รหัสความผิดปกติ

01: สัญญาณแสงผิดปกติ; 02; อุณหภูมิแวดล้อมหรือความดันผิดปกติ สัญญาณออปติคอลแรงเกินไป 04 ความผิดปกติของอุณหภูมิเลเซอร์;

05: สัญญาณไฟอ่อนเกินไป;

13: รหัสตรวจสอบ xor

ก) แรงดันไฟฟ้าในการทำงานของเซ็นเซอร์คือ 3.3V และระดับอินเทอร์เฟซแบบอนุกรมคือ 3.3V

b) เซ็นเซอร์ประกอบด้วยส่วนประกอบทางแสงที่มีความแม่นยำ โปรดหลีกเลี่ยงการชนกันอย่างรุนแรง

ค) สภาพแวดล้อมในการทำงาน: -40 ℃ ~ + 70 ℃

ง) ความชื้นสัมพัทธ์ 0-99% RH (ไม่มีการควบแน่น)

หมายเหตุ: แรงดันไฟฟ้าในการทำงานของเซ็นเซอร์คือ 3.3V ห้ามเชื่อมต่อแรงดันไฟฟ้าของแหล่งจ่ายไฟที่เกิน 3.6VDC เข้ากับเซ็นเซอร์เพื่อหลีกเลี่ยงความเสียหายต่อเซ็นเซอร์

เราให้การสนับสนุนทางเทคนิคสำหรับเซ็นเซอร์ตรวจจับก๊าซ รวมถึงปัญหาจากผู้เชี่ยวชาญ การซ่อมแซม และการบำรุงรักษา บริการของเรายังครอบคลุมถึงการสอบเทียบและการทดสอบเพื่อรักษาการอ่านค่าที่แม่นยำ และเรายังจัดเตรียมเอกสารและคู่มือผลิตภัณฑ์อีกด้วย เราช่วยเหลือในการเลือกผลิตภัณฑ์และการปรับแต่ง เพื่อให้มั่นใจถึงการบริการระดับสูงสุดเพื่อการทำงานที่เหมาะสมที่สุดของเครื่องตรวจจับก๊าซของคุณ

บรรจุภัณฑ์สินค้า:
ชุดเซ็นเซอร์ตรวจจับก๊าซ
คู่มือการใช้งาน
ฮาร์ดแวร์สำหรับติดตั้ง
ใบรับรองการสอบเทียบ
ข้อมูลการจัดส่ง:
ระยะเวลาจัดส่งโดยประมาณ: 5-8 วันทำการ
