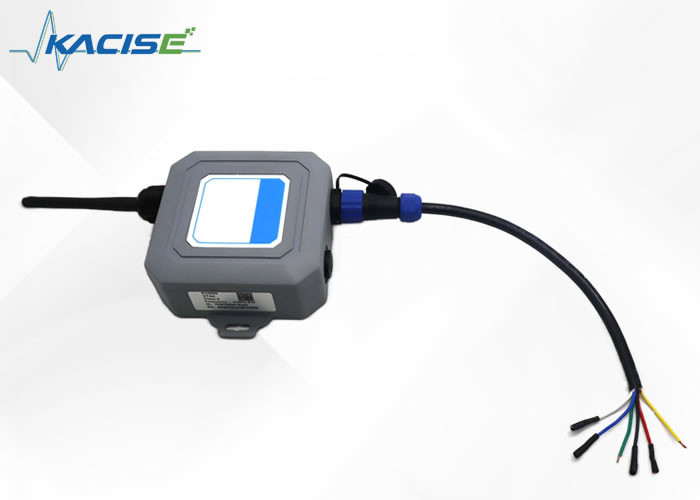

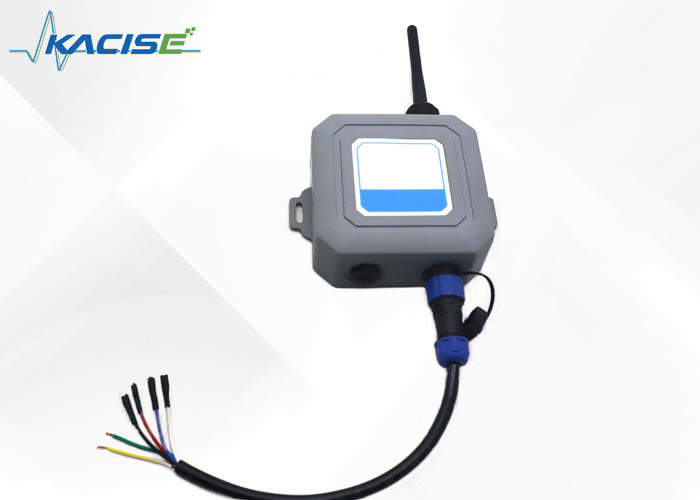

กล่องรับข้อมูลจากเซ็นเซอร์ LORA RTU มหาประสงค์ที่มีการออกแบบพลังงานต่ําและช่วงอุตสาหกรรมอุณหภูมิ -40 °C ~ + 80 °C

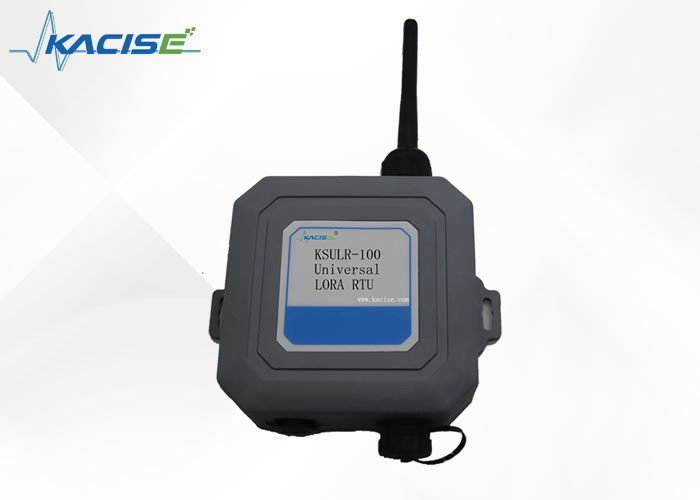

KSULR-100 universal LORA RTU คือกล่องเก็บข้อมูลเซ็นเซอร์มัลติฟังก์ชั่นที่บริษัทของเราเปิดตัวสำหรับอุตสาหกรรมอัจฉริยะ เกษตรกรรมอัจฉริยะ และชุมชนอัจฉริยะ ใช้โปรโตคอลมาตรฐาน LoRaWAN มี SPI, UART, ADC, GPIO, I2C และอินเทอร์เฟซการสื่อสารอื่นๆ และอินเทอร์เฟซอินพุตหลายรายการ และการกำหนดค่ามีความยืดหยุ่น ทางเลือกที่ดีที่สุดในการแก้ปัญหาการกระจายตัวของแอปพลิเคชัน LoRa iot คือการเชื่อมต่อเซ็นเซอร์ต่างๆ อย่างสะดวกและรวดเร็ว ลดรอบการเชื่อมต่อเซ็นเซอร์และต้นทุนการวิจัยและพัฒนา และตระหนักถึงเครือข่ายและขนาดของเซ็นเซอร์อย่างรวดเร็ว โมดูลไร้สายในตัวใช้เครือข่ายเพื่อให้ผู้ใช้สามารถรับส่งข้อมูลทางไกลและพลังงานต่ำแบบไร้สายได้ และส่งข้อมูลสถานะทั้งหมดของเซ็นเซอร์ไปยังเซิร์ฟเวอร์การจัดการพื้นหลังคลาวด์แบบเรียลไทม์ เพื่อให้ทราบถึงการวิเคราะห์ทางสถิติของแพลตฟอร์มคลาวด์อัจฉริยะ

• รองรับโปรโตคอล LoRaWAN มาตรฐาน;
• รองรับความถี่ที่หลากหลายทั้งในประเทศและต่างประเทศเช่น CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 /CT850;
• Integrated SPI, UART, ADC, GPIO, I2C และอินเทอร์เฟซการสื่อสารอื่นๆ สามารถเชื่อมต่อกับเซ็นเซอร์ประเภทต่างๆ อย่างกว้างขวาง
• ใช้การออกแบบที่ใช้พลังงานต่ำและมีแหล่งจ่ายไฟภายนอกและแหล่งจ่ายไฟแบตเตอรี่ให้เลือกสองโหมด
• โหมดแหล่งจ่ายไฟแบตเตอรี่ใช้แบตเตอรี่ความจุขนาดใหญ่ 19000 mAh;
• รองรับแรงดันไฟฟ้าขาออกที่หลากหลายเช่น: 3.3V, 5V, 9V, 12V ฯลฯ
• รองรับการกำหนดค่าพารามิเตอร์แบบมีสายและไร้สายและการอัพเกรดเฟิร์มแวร์ รองรับการกำหนดค่าระยะไกล
• รองรับสัญญาณเตือนแบตเตอรี่ต่ำ
• สนับสนุนการรายงานแพ็คเกจการเต้นของหัวใจ สามารถกำหนดค่าช่วงการเต้นของหัวใจได้
• ช่วงอุณหภูมิอุตสาหกรรม -40°C~+80°C

ซีรีส์ LORA RTU สากล KSULR-100 ใช้เพื่อรวบรวมค่าของเซ็นเซอร์ต่างๆ ที่จุดติดตั้ง และอัปโหลดข้อมูลแบบเรียลไทม์ไปยังแพลตฟอร์มการจัดการแบบรวมศูนย์ผ่านโมดูลส่งสัญญาณไร้สายในตัว ซึ่งสะดวกสำหรับผู้ใช้ในการจัดการแบบรวมศูนย์อัจฉริยะ ติดตั้งง่าย และบำรุงรักษาที่สะดวก สามารถยืดหยุ่นได้ทั้งเสา เสาโคมไฟ อาคารภายในและภายนอกผนัง หลังคาเสา ติดตั้งแบบแขวนผนัง เหมาะสำหรับการตรวจสอบเซ็นเซอร์ในโรงงานเชื่อมต่อ โกดัง เรือนกระจกทางการเกษตร ห้องคอมพิวเตอร์ อุทกวิทยา และสถานการณ์อื่นๆ (เช่น เซ็นเซอร์แรงดันน้ำ เซ็นเซอร์ระดับของเหลว เซ็นเซอร์การไหลของของเหลว เซ็นเซอร์แช่น้ำ เซ็นเซอร์อุณหภูมิ เซ็นเซอร์ความชื้น เซ็นเซอร์วัดแสง PM2.5 เซ็นเซอร์มุม เซ็นเซอร์ความเร็วลม ฯลฯ) บรรลุการเข้าถึงแบบครบวงจร การรวบรวมข้อมูลแบบครบวงจร และความสามารถในการขยายที่ยืดหยุ่น

สามารถตั้งค่าพารามิเตอร์ได้ตามความต้องการตามคำแนะนำจากโรงงาน และสามารถใช้ได้หลังจากได้รับสถานีฐาน LoRaWAN การเปลี่ยนเส้นทางแล้ว

KSULR-100 universal LORA RTU เชื่อมต่อเพื่อตั้งค่าพารามิเตอร์ผ่านสาย USB-TTL (ซื้อด้วยตัวเอง) หลังจากถอดปลั๊กอ่อนที่ด้านหลังของกล่องการเข้าซื้อกิจการด้วยแหนบและถอดสกรูออก เปลือกจะถูกเปิดและเชื่อมต่อตามที่แสดง (การเชื่อมต่อแบบข้าม RXD และ TXD นั่นคือ RXD ของสาย USB-TTL เชื่อมต่อกับ TXD ของกล่องการเข้าซื้อกิจการ TXD เชื่อมต่อกับ RXD ของกล่องการเข้าซื้อกิจการ และ TXD เชื่อมต่อกับ RXD ของกล่องการเข้าซื้อกิจการ VCC สั้นลงที่ 3V3 ด้วยฝาครอบ shorting และ GND เชื่อมต่อกับ GND ของกล่องการเข้าซื้อกิจการ)

เปิดเครื่องมือกำหนดค่าเซนเซอร์บ็อกซ์ > เลือก com ที่เกี่ยวข้อง > อัตรารับส่งข้อมูล 9600 > คลิกเปิดเพื่อเปิดพอร์ตอนุกรม > คลิก AN201>เลือกฟังก์ชัน> ป้อน c ในกล่องหลัง AT+FUNMODE= จากนั้นคลิก AT+FUNMODE= OK จะปรากฏที่ด้านล่างซ้ายเพื่อระบุว่าเสร็จสมบูรณ์

คลิกที่ช่องหลัง UART>AT+UART1CFG ป้อน 9600> จากนั้นเลือก 8n1 คลิกตกลงด้านล่าง AT+UART1CFG เพื่อระบุว่าเสร็จสมบูรณ์

(ค่าเริ่มต้นจากโรงงานจะรวบรวมข้อมูลทุกๆ 30 นาที และความถี่ในการสืบค้นที่เพิ่มขึ้นจะทำให้การใช้พลังงานเพิ่มขึ้น)

คลิก AN201> คลิก RS485> คลิก AT+TRANS485MODE= สามเหลี่ยมคว่ำด้านหลังเลือกการโพล> คลิก AT+TRANS485MODE= ตั้งค่าพารามิเตอร์ตกลง> ป้อน 1800 ในกล่องหลัง AT+SAMPLEDATATIM= > คลิกที่ AT+SAMPLEDATATIM= ตั้งค่าพารามิเตอร์ ok> ป้อน 8 ในกล่องหลังจาก AT+REQDATA= > Enter 0103010000030437 ในกล่องหลัง 8> คลิก AT+REQDATA= set parameter, ok> AT+RESPONSETIM= input 10000 ในกล่องหลัง AT+RESPONSETIM= (เวลาของแหล่งจ่ายไฟสำหรับเซ็นเซอร์ในแต่ละแบบสอบถาม สั้นเกินไปอาจทำให้ได้รับข้อมูลที่ถูกต้องไม่ได้)> คลิก AT+ responsetim = set parameter, ok> คลิก AT+REBOOT ปรากฏขึ้นที่ด้านซ้ายล่าง หลังจากเสียงกริ่งดังสามครั้ง หมายความว่าเข้าสู่เครือข่ายสำเร็จ และสามารถดูข้อมูลได้ในเบื้องหลัง

เพื่อให้แพ็กเก็ตของสถานีฐาน LoRaWAN ถูกส่งไปยังเซิร์ฟเวอร์ LoRa ที่ระบุ จำเป็นต้องกำหนดค่าที่อยู่เซิร์ฟเวอร์สำหรับสถานีฐาน

เปิดเบราว์เซอร์ Chrome ป้อน IP สถานีฐาน LoRaWAN (192.168.10.99 สำหรับตัวอย่างนี้) จากนั้นป้อนชื่อผู้ใช้และรหัสผ่าน (ชื่อผู้ใช้ = guest, รหัสผ่าน =rimelink สำหรับตัวอย่างนี้) และเข้าสู่หน้าการกำหนดค่าเว็บตามที่แสดงด้านล่าง

จากนั้นคลิกการกำหนดค่าเซิร์ฟเวอร์ LoRaWAN > ที่อยู่เซิร์ฟเวอร์ > ป้อน IP (lorawan.timeddd.com /b19>) > ตกลง ดังแสดงในรูปด้านล่าง

เข้าสู่ระบบ http://lorawan.timeddd.com/unit/ULogin.aspx

หมายเลขบัญชี: 19240527

รหัสผ่าน: ผู้ดูแลระบบ @ 666666

หลังจากเข้าสู่ระบบแล้ว ให้คลิกตัวเลือกข้อมูลของอุปกรณ์ ID ที่เกี่ยวข้องเพื่อดูข้อมูลที่เกี่ยวข้อง และโรงงานจะตั้งค่าให้ส่งข้อมูลทุกๆ 30 นาที

ตำแหน่ง ID แสดงในรูป

ข้อมูลที่ได้รับมีดังนี้ (เป็นเลขฐานสิบหก) หน่วยระยะทางคือ 0.1 มม. ต่ำกว่า 6 ม. หน่วยช่วงคือมม. เหนือ 6 ม. และหน่วยอุณหภูมิคือ° C ไบต์ที่ 90 คือค่าระดับของเหลว และไบต์ที่ 11 คือค่าอุณหภูมิ ในกรณีนี้ ค่าระดับของเหลวคือ 08E3 หน่วยเป็น มม. และค่าอุณหภูมิคือ 001B เมื่อแปลงเป็นเลขทศนิยม เซ็นเซอร์จะวัดระดับของเหลวเป็น 2275 มม. และอุณหภูมิเป็น 27°C

KSULR-100 universal LORA RTU มีขาออกทั้งหมด 485 ตัว ซึ่งสามารถเชื่อมต่อกับฉลากบนเซ็นเซอร์ตามกล่องรับสัญญาณได้

เพื่อหลีกเลี่ยงความเสียหายของอุปกรณ์ที่เกิดจากการติดตั้งและการก่อสร้างที่ไม่เหมาะสม โปรดปฏิบัติตามข้อควรระวังต่อไปนี้:

• การติดตั้งอุปกรณ์สามารถทำได้โดยบุคลากรมืออาชีพหรือตัวแทนด้านวิศวกรรมที่ได้รับอนุญาตเท่านั้น
• เพื่อให้มั่นใจในความปลอดภัยส่วนบุคคลของบุคลากรในการก่อสร้าง โปรดใช้เครื่องมือการติดตั้งแบบมืออาชีพและมีคุณสมบัติเหมาะสม
• สถานที่ติดตั้งอุปกรณ์ต้องอยู่ห่างจากไฟ สนามไฟฟ้าแรง และสภาพแวดล้อมอื่นๆ มิฉะนั้นอาจทำให้อุปกรณ์เสียหายได้
• ห้ามมิให้ติดตั้งอุปกรณ์ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
• อุปกรณ์การติดตั้งกลางแจ้งจำเป็นต้องติดตั้งถังกันน้ำ
• บริษัทขอสงวนสิทธิ์ขั้นสุดท้ายในการตีความข้อควรระวังในการติดตั้ง

ไม่มีเครื่องมือติดตั้งสำหรับการติดตั้งอุปกรณ์ โปรดเตรียมเครื่องมือการติดตั้งต่อไปนี้ตามสภาพแวดล้อมการติดตั้งจริง

การติดตั้งแบบติดผนัง

ขั้นแรก วางกล่องมัลติฟังก์ชั่นให้ราบกับตำแหน่งติดตั้งบนผนัง และใช้มาร์กเกอร์เพื่อทำเครื่องหมายรูติดตั้ง ประการที่สอง ใช้สว่านเพอร์คัชชัน (ดอกสว่านขนาด 8 มม.) เพื่อเจาะรูในตำแหน่งที่ทำเครื่องหมายผนัง และใส่ปลอกยางเข้าไปในรูอีกครั้ง ใช้ค้อนตีปลอกยาง เพื่อให้ปลอกยางทั้งหมดเข้าไปในรูติดตั้ง สุดท้ายใช้สกรูพร้อมตัวเว้นระยะเพื่อยึดกล่องมัลติฟังก์ชั่นบนผนัง

วิธีการติดตั้งเสา

ขั้นแรก ใช้สกรูยึดเพื่อยึดแบ็คเพลนไว้ที่ด้านหลังของกล่องมัลติฟังก์ชั่น และประการที่สอง ใช้ห่วงเพื่อลอดผ่านรูแบ็คเพลนที่ด้านหลังของกล่องมัลติฟังก์ชั่น พันห่วงรอบเสาอีกครั้ง ในที่สุดใช้ไขควงขนาดเล็กเพื่อล็อคห่วงให้แน่นและการติดตั้งเสร็จสมบูรณ์

คำอธิบายของรูปแบบการสื่อสารข้อมูล

1 ควรเก็บผลิตภัณฑ์ไว้ใน -40 ℃ ~ + 80 ℃ ความชื้นสัมพัทธ์ไม่เกิน 90% มีอากาศถ่ายเท แห้ง คลังสินค้าไม่มีก๊าซกัดกร่อน

สินค้าบรรจุในแพ็คเกจเดียวพร้อมใบรับรองและคู่มือการใช้งาน ห้ามมิให้มีการชนกันอย่างรุนแรงระหว่างการขนส่ง

ผู้ใช้ตามคำแนะนำอย่างเคร่งครัด สายไฟที่ถูกต้อง การติดตั้ง การบำรุงรักษาเคส ผลิตภัณฑ์นี้รับประกันฟรี 1 ปี

สถานการณ์ต่อไปนี้ไม่ครอบคลุมอยู่ในการรับประกัน:

• ถอดแผงวงจรและส่วนประกอบต่างๆ
• ฟ้าผ่าหรือไฟฟ้าแรงเข้าระบบ วงจรไหม้
• แรงดันไฟฟ้าของแหล่งจ่ายไฟเกินค่าจำกัด แผงวงจรถูกไฟไหม้;
• น้ำกล่องไฟฟ้าหรือสิ่งแปลกปลอมอื่น ๆ
• การเลือกไม่ถูกต้องเกินขอบเขตการใช้ผลิตภัณฑ์
• เซ็นเซอร์บางส่วนหรือทั้งเครื่องได้รับบาดเจ็บหรือเสียหาย
