เซ็นเซอร์ไจโรสโคป MEMS ความแม่นยำสูงพร้อมความเสถียรเป็นศูนย์ 50ug และแบนด์วิดธ์กว้าง 250Hz สำหรับการวัดเฉื่อย

KSIMU03D เป็นอุปกรณ์วัดความอ่อนแอชั้นนํา ที่ถูกออกแบบมาเพื่อการนําทาง, การควบคุม และการวัดพลังงานของอาวุธและผลงานที่โดดเด่นทําให้มันเป็นตัวเลือกในอุตสาหกรรม.

รายการสินค้า KSIMU03D มีอุปกรณ์ความอ่อนแอ MEMS ครบถ้วน. แหล่งไฟฟ้า, ADC, เครื่องประมวลผล, และชิปอินเตอร์เฟซถูกจัดซื้อแยกกันเพื่อผลงานที่ปรับปรุงได้.คุณภาพของผลิตภัณฑ์ทั้งหมดตรงกับมาตรฐานร่วม, รับประกันผลที่น่าเชื่อถือและคงที่

KSIMU03D ประกอบด้วย จิโรสโกปสามแกน เครื่องวัดความเร็วสามแกน เครื่องตรวจอุณหภูมิ แผ่นการประมวลสัญญาณ โครงสร้างและโปรแกรมที่จําเป็นอุปกรณ์ได้รับการออกแบบเพื่อวัดอัตรามุมสามแกน, การเร่งสามแกน, ทิ้งและมุมการม้วนของตัวนํา

อุปกรณ์มีพอร์ตลําดับ RS-422 ที่สื่อสารตามโปรโตคอลการสื่อสารตามประเพณี นอกจากนี้ อุปกรณ์ยังส่งข้อมูลการชดเชยความผิดพลาดซึ่งรวมถึงการชําระค่าอุณหภูมิ, การชดเชยมุมการติดตั้งที่ผิดคอบ, การชดเชยที่ไม่ตรงเส้น, และอื่นๆ.

• ระยะอุณหภูมิการทํางานที่กว้าง
• ความกว้างของแบนด์วิท
• ขนาดเล็ก
• เริ่มเร็ว
• ความแม่นยําสูง
• ความน่าเชื่อถือสูงและความแข็งแรงสูง
• การวัดแม่นยําในสภาพแวดล้อมที่รุนแรง

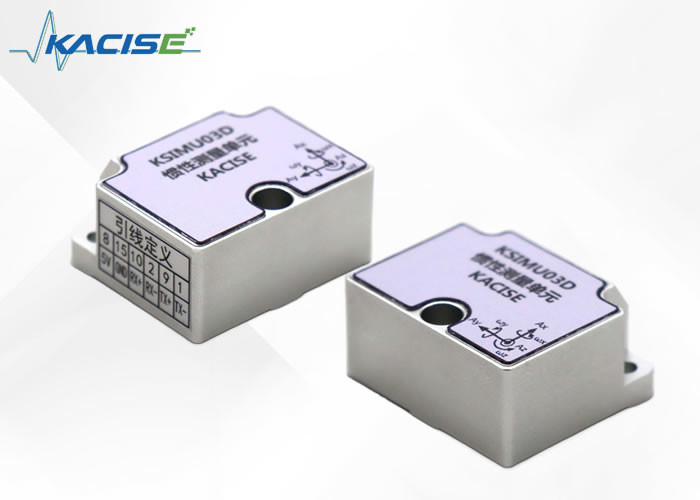

KSIMU03D อินเนอร์เซียหน่วยแสดงในรูป 4

รูปที่ 4 ลักษณะของ IMU

KSIMU03D ติดตั้งด้วย 3 Φ4.4 ช่องผ่านและ 3 สกรู M4 (สปริงล้างและล้างเรียบ) เมื่อเชื่อมติดตั้งพล็อกควรถูกล็อคด้วยซ็อตและสายเคเบิลควรถูกติดตั้งแนะนําให้ความเรียบและความตั้งของพื้นผิวการติดตั้งเทียบกับระนาบฐานไม่เกิน 0.02 มิลลิเมตร, ไม่เกิน 0.04 มิลลิเมตร และไม่เกิน 0.8μm ของความหยาบของพื้นผิว.

หลักการการใช้มือขวา 1

MEMS IMU ประกอบด้วยระบบพิกัดพื้นที่แกนสามอย่างคือ X, Y และ Z. แกน X ชี้ทิศทางของอินเตอร์เฟซการเชื่อมต่อไฟฟ้าแกน Y ชี้ไปทางด้านซ้ายของ IMU, และแกน Z ชี้ไปยังพื้นผิวบนของ IMU ตามที่แสดงในรูป 1

รูปที่ 1 สังขัดพื้นที่ IMU

การติดตั้ง IMU ต้องตรงกับแกนของระบบพิกัด ไม่เช่นนั้นข้อมูลความเร็วมุมที่วัดไม่ได้ถูกต้องคุณสามารถกําหนดและกําหนดแกนของระบบพิกัดได้อย่างรวดเร็ว.ขยายมือขวาของคุณและขยายนิ้วนิ้วมือใหญ่, นิ้วชี้มือ, และนิ้วกลางของคุณตามลําดับนิ้วนิ้วชี้มืออยู่ในทิศทางแกน X, นิ้วชี้มืออยู่ในทิศทางแกน Yและนิ้วกลางชี้ในทิศทางแกน zตามที่แสดงในรูป 2

รูปที่ 2 หลักการที่ 1 ของกฎทางขวา

หลักการ ของ มือ ขวา

จิโรสโกป 3 องศาของอิสระใน IMU วัดความเร็วมุมใน 3 ทิศทางทิศทางความเร็วมุมของการหมุนแกนสามารถกําหนดได้อย่างรวดเร็ว. ยืดมือขวาและแผ่นิ้วมือ มุมนิ้วมือคือทิศทางแกน และทิศทางของนิ้วมืออีกสี่นิ้วคือทิศทางการหมุนแกนของนิ้วมือตามที่แสดงในรูป 3.

รูปภาพ 3 หลักการที่ 2 ของกฎมือขวา

ความหมายของเส้นทาง มุม, มุม pitch มุมและมุม Rolling

คํานิยามมุม Pitch: ถือแกน X เป็นแกนหมุน, ตรงกับทิศทางนาฬิกาเป็นบวก, ทิศทางราบเป็นศูนย์, และช่วงคือ [-90o, 90o].

การกําหนดมุมม้วน: การใช้แกน Y เป็นแกนหมุน ตรงข้ามทิศทางนาฬิกาเป็นบวก, ทิศทางราบเป็นศูนย์, และช่วงคือ [-180o, 180o]

การกําหนดมุมเส้นทาง: การใช้แกน Z เป็นแกนหมุน ตรงข้ามทิศทางนาฬิกาเป็นบวก ทิศเหนือเป็นศูนย์ และช่วงนี้คือ [-180o, 180o]

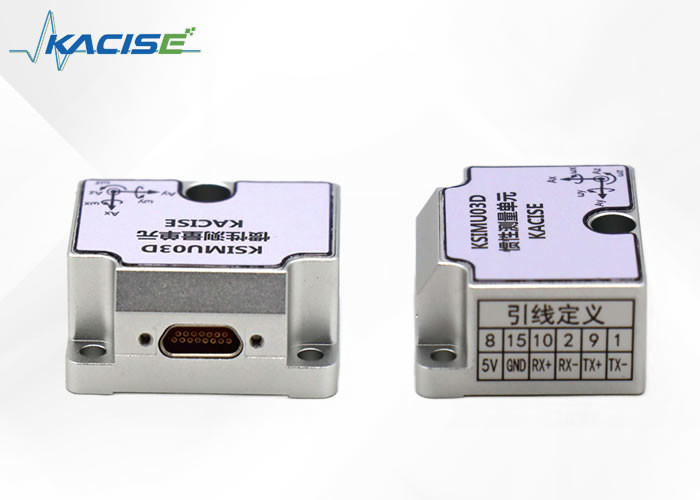

รูปแบบเครื่องเชื่อมไฟฟ้าของ KSIMU03D คือ J30JE-15ZKN-J และรุ่นเครื่องเชื่อมที่ตรงกันคือ J30J-15TJ การกระจายเฉพาะติดต่อแสดงอยู่ในตารางด้านล่าง

ระเบียบสื่อสาร

อินเตอร์เฟซการสื่อสารคือ RS422 โดยมี 8 บิตข้อมูล 1 บิตเริ่มต้น 1 บิตหยุด และไม่มีการตรวจสอบ; ไบท์สูงเป็นครั้งแรกและไบท์ต่ําเป็นครั้งสุดท้าย อัตราบอดโดยกําหนดเองเมื่อเปิดไฟคือ 460800และความถี่ของการอัพเดทข้อมูลคือ 500Hz.

คําสั่งการตั้งค่า

1 การเตรียมการติดตั้ง

หยุดการออก

*0RM=D (ใส่)

เริ่มการออก

*0RM=U (ใส่)

2 กําหนดอัตรา baud

* BAUD=1 (Enter) กําหนดอัตราการบอดเป็น 115200

* BAUD=2 (Enter) กําหนดอัตรา baud เป็น 230400

* BAUD=3 (Enter) กําหนดอัตรา baud เป็น 460800

* BAUD=4 (Enter) กําหนดอัตรา baud เป็น 921600

3 กําหนดความถี่การออก

*FREQ=1 (Enter) กําหนดความถี่การออกเป็น 100Hz

*FREQ=2 (Enter) กําหนดความถี่ออกเป็น 125Hz

*FREQ=3 (Enter) วางความถี่ออกเป็น 250Hz

*FREQ=4 (Enter) กําหนดความถี่การออกเป็น 500Hz

อิเล็กทรอนิกส์รถยนต์หมายถึงระบบอิเล็กทรอนิกส์ที่ใช้ในรถยนต์เพื่อเพิ่มความสามารถและผลงานของรถยนต์และอุปกรณ์สื่อสารที่ทํางานร่วมกันเพื่อควบคุมด้านต่าง ๆ ของการทํางานของยาน.

ระบบการนําทางและควบคุมเครื่องบินมีความสําคัญต่อการใช้เครื่องบินอย่างปลอดภัย ระบบเหล่านี้ใช้เทคโนโลยีที่ทันสมัย เช่น GPSและระบบบริหารการบิน เพื่อช่วยนักบินนําทาง, รักษาความสูงและความเร็วการบิน, และลงพื้นอย่างปลอดภัย.

ระบบอ้างอิงความตั้งอยู่เป็นองค์ประกอบสําคัญของการนําทางและควบคุมเครื่องบิน มันให้ข้อมูลที่แม่นยําเกี่ยวกับทิศทางของเครื่องบินในอวกาศซึ่งเป็นสิ่งจําเป็นในการรักษาการบินที่มั่นคง และการนําทางอย่างแม่นยํา.

การตั้งมั่นบนแพลตฟอร์มถูกใช้ในหลากหลายการใช้งาน รวมถึงกล้องกล้องโทรทัศน์ และระบบราดาร์และระบบควบคุม เพื่อให้แพลตฟอร์มมั่นคงและชี้ในทิศทางที่ต้องการ, แม้ว่าจะมีการรบกวนภายนอก

เครื่องจักรหุ่นยนต์และระบบตั้งค่าอานเทนน์ ใช้เพื่อให้อุปกรณ์เหล่านี้มั่นคงและชี้ในทิศทางที่ถูกต้องพวกมันใช้เซ็นเซอร์ที่ทันสมัย และอัลกอริทึมควบคุม เพื่อตรวจจับและชําระค่าตอบแทน, รับประกันการทํางานที่แม่นยําและน่าเชื่อถือ

เครื่องตรวจจับจิโรสโกปอิเล็กทรอนิกส์ของเราถูกออกแบบมาเพื่อให้การตรวจจับการเคลื่อนไหวที่แม่นยํา ในหลายๆ การใช้งานการสนับสนุนและบริการทางเทคนิคสินค้าของเรามุ่งมั่นในการรับประกันว่าคุณสามารถบูรณาการและใช้เซ็นเซอร์ไจโรสโกปของเราได้อย่างมีประสิทธิภาพในโครงการของคุณ.

การสนับสนุนทางเทคนิค

• เอกสารออนไลน์ที่ครบถ้วน: เข้าถึงรายละเอียดรายละเอียดสินค้า, คู่มือการบูรณาการ, และบทความปัญหาเพื่อช่วยคุณในการสอบถามทางเทคนิคใด ๆ เกี่ยวกับเซ็นเซอร์จิโรสโคปอิเล็กทรอนิกส์ของเรา.

บริการ:

• การสนับสนุนทางอีเมล: ติดต่อกับทีมงานสนับสนุนของเราเพื่อได้รับการช่วยเหลือโดยบุคคลเพื่อปัญหาทางเทคนิคใด ๆ ที่คุณอาจเจอ

เรามุ่งมั่นที่จะให้การสนับสนุนที่คุณต้องการ เพื่อใช้เซ็นเซอร์จีโรสโคปอิเล็กทรอนิกส์ของเรา ให้เต็มความสามารถ

การบรรจุสินค้า:

เครื่องตรวจจับกลมกลมอิเล็กทรอนิกส์ (Electronic Gyroscope Sensor) มาในถุงกันสแตตติก เพื่อป้องกันการหลุดไฟฟ้าระหว่างการใช้งานจากนั้นกระเป๋าจะวางในใส่ฟองที่เหมาะสมที่ใส่ที่แน่นถือเซ็นเซอร์ในที่หมองฟองนี้ถูกบรรจุในกล่องกระดาษแข็งแรงที่ปิดและติดป้ายด้วยข้อมูลสินค้าและคําแนะนําการใช้งาน.การบรรจุได้ถูกออกแบบเพื่อให้คอมแพคต์ในขณะที่ให้ความคุ้มครองที่ดีที่สุดสําหรับ อิเล็กทรอนิกส์ที่มีความรู้สึกในภายใน

การขนส่ง

เมื่อเซ็นเซอร์จีโรสโคปอิเล็กทรอนิกส์ถูกบรรจุแล้ว มันพร้อมที่จะส่ง สินค้าที่บรรจุอยู่ในกล่องกระดาษกระดาษขนาดใหญ่และเพิ่มเติมด้วยวัสดุปัสดุเพื่อบรรจุช่องว่าง,เพื่อลดการเคลื่อนไหวให้น้อยที่สุดระหว่างการขนส่ง มีสติ๊กเกอร์ที่เปราะบางบางติดบนกล่องภายนอก เพื่อเตือนนักส่งสารว่าสารในกล่องต้องใช้ความรอบคอบจากนั้น แพ็คเกจจะถูกปิดด้วยเทปบรรจุที่ใช้ได้หนัก และส่งโดยใช้บริการส่งสินค้าที่น่าเชื่อถือ ซึ่งให้หมายเลขติดตามลูกค้าจะได้รับข้อมูลการติดตามทางอีเมล เพื่อติดตามการเดินทางของแพคเกจของพวกเขาจนถึงการจัดส่ง
