เครื่องรับรู้ระดับระดับแอนเทนนาราดาร์ PTFE 80GHz พร้อมผลิต RS485 สําหรับกระปุกและกระปุกกระบะ

ผลิตภัณฑ์เรดาร์คลื่นต่อเนื่อง 76-81GHz FM รองรับการใช้งาน 4 สายและ 2 สาย หลายรุ่น ระยะทางสูงสุดของสินค้าสามารถถึง 100 เมตร และพื้นที่ตาบอดสามารถถึง 30 ซม.เนื่องจากความถี่ในการทํางานที่สูงขึ้นและความยาวคลื่นที่สั้นกว่า, มันเหมาะสําหรับการใช้งานที่แข็งแรงรูปแบบการทํางานในการส่งและรับคลื่นไฟฟ้าแม่เหล็กผ่านเลนส์มีข้อดีที่พิเศษในบรรยากาศฝุ่นสูงและอุณหภูมิที่รุนแรง (+ 110 °C)อุปกรณ์จะติดตั้งโดย flange หรือ thread เพื่อทําให้การติดตั้งสะดวกและง่าย

• ความถี่สูง 80GHz สมาธิมากขึ้น
• แบบหนึ่งของ PTFE Antenna ไม่มีสายเคเบิล สตาร์ด หรือโครงสร้างตก
• เหมาะสําหรับการใช้งานยาว / สูง / สั้น
• ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงอุณหภูมิ ฝุ่นหรือควัน
• รองรับบริการ OEM ชุดเล็ก

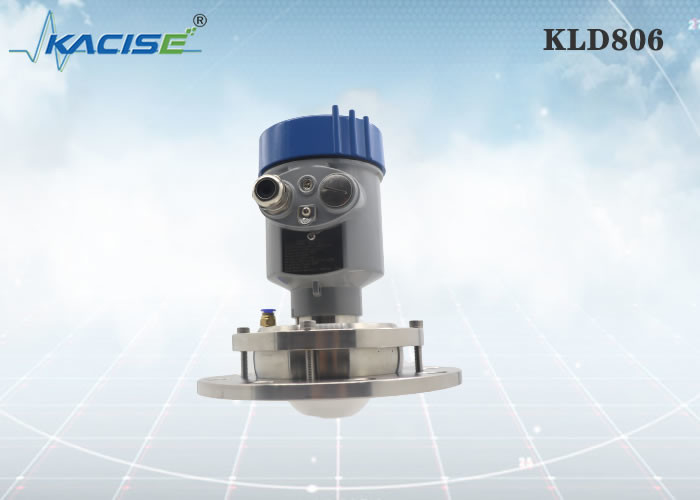

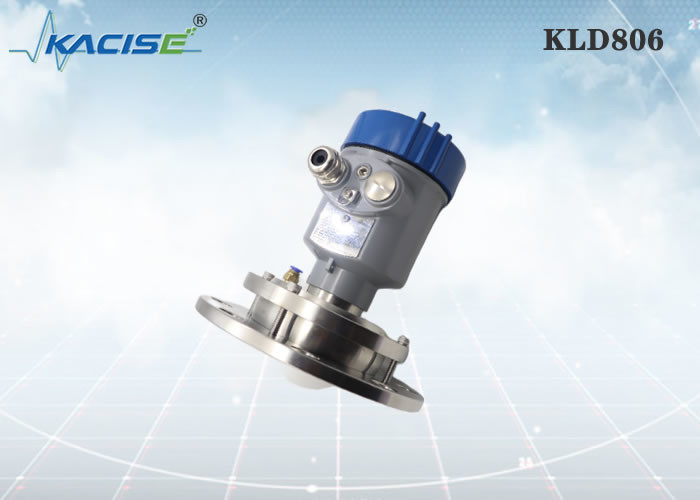

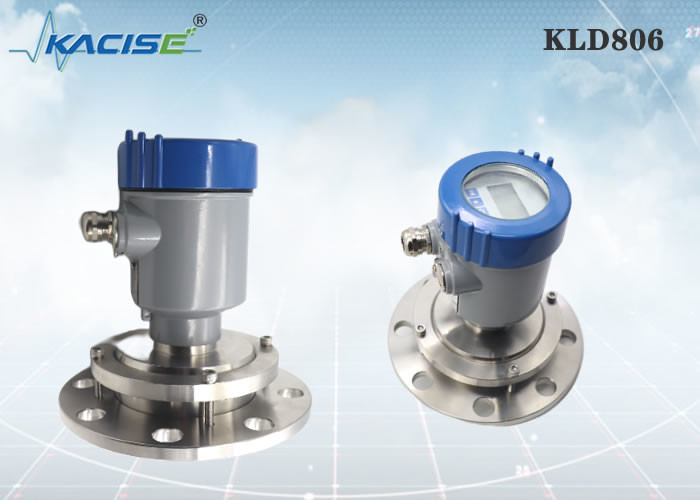

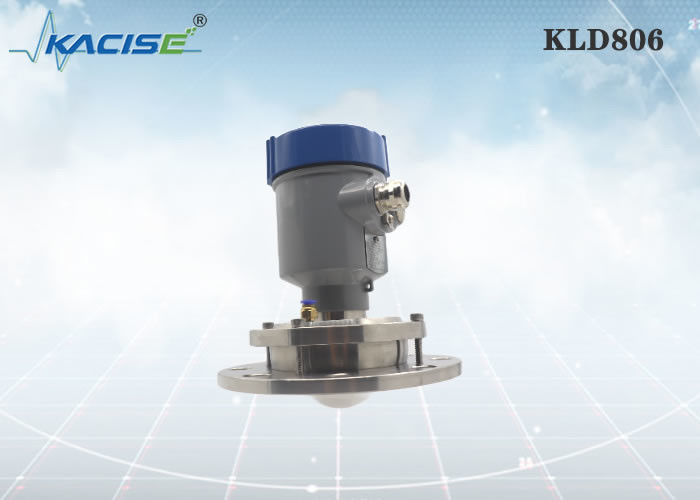

KLD806

ขนาดกลาง:	หนาว, ถังเก็บ, ถังกระบวนการ, การใช้ฝุ่นแรง
ระยะการวัด:	0.3m~10/20/30/60/100m
การเชื่อมต่อกระบวนการ:	แฟลนจ์ ≥ DN100
อุณหภูมิกระบวนการ:	-40~110°C
ความดันกระบวนการ:	-0.1 ∼0.3MPa
ขนาดแอนเทนนา:	แอนเทนเน่เลนส์ 76 มิลลิเมตร
วัสดุแอนเทนนา:	PTFE
ความแม่นยํา	± 5 มม
ระดับการป้องกัน:	IP67
ความถี่กลาง:	80GHz
มุมการเปิดเครื่อง:	3°
พลังงานไฟฟ้า:	2 สาย / DC24V สายสี่สาย /DC12 ~ 24V สายสี่สาย / AC220V
กล่อง:	อลูมิเนียม/พลาสติก/สแตนเลส
การออกสัญญาณ:	โปรโตคอล 2 สาย /4...20mA/HART สายสี่สาย 4...20mA/ RS485 Modbus

1. การติดตั้งแฟลน
เมื่อใช้การติดตั้ง flange ระยะทางขั้นต่ําระหว่างเครื่องมือและผนังถังควรเป็น 200 mm
1 ระดับระนาบข้อมูล
2 ศูนย์ของภาชนะหรือแกนของ symmetry

2.เครื่องยก

เมื่อติดตั้งอุปกรณ์, หลีกเลี่ยงการติดตั้งมันเหนือช่องเข้าของวัสดุ, และพยายามหลีกเลี่ยงวัตถุต่าง ๆ ที่ส่งผลต่อสัญญาณ, เช่นการสั่นปัด, ฯลฯ

ภายใต้สภาพการทํางานที่ซับซ้อนมาก อุปกรณ์สามารถทํางานได้ปกติถ้าไม่มีอุปสรรคใด ๆ ในพื้นที่ที่มีรัศมี 20 ซม.

สัญลักษณ์การเชื่อมต่อการติดตั้ง
ความสูงสูงของสปิลการติดตั้งสูงสุด H max ขึ้นอยู่กับกว้างของสปิลการติดตั้ง D และขนาดของมุมการเปิดสินค้า การติดตั้งนานเกินไปจะส่งผลต่อผลงานของราดาร์

มิติของกระเป๋า
หน่วยในมม:

บริษัท ซีอาน คาไซส ออปทรอนิคส์ เทค จํากัด ถือว่าเป็นผู้ให้บริการและผู้ผลิตคําตอบ เราให้ความยืดหยุ่นสูงสุดและข้อเสนอที่ประหยัดที่สุดสําหรับลูกค้า OEM ของเรา
สิ่งที่เราสามารถให้บริการ
ระดับนี้รวมถึงการปรับเปลี่ยนรุ่น/สี shell, ประเภท thread ((G-Thread/NPT Thread), โปรแกรมที่กําหนดเอง, การพิมพ์, คู่มือและคัดลอก.ราดาร์โมดูลพร้อมใช้งานแน่นอน.
