Place of Origin:
China
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
KSHGDC
วิดีโอ
วิดีโอ
วิดีโอ

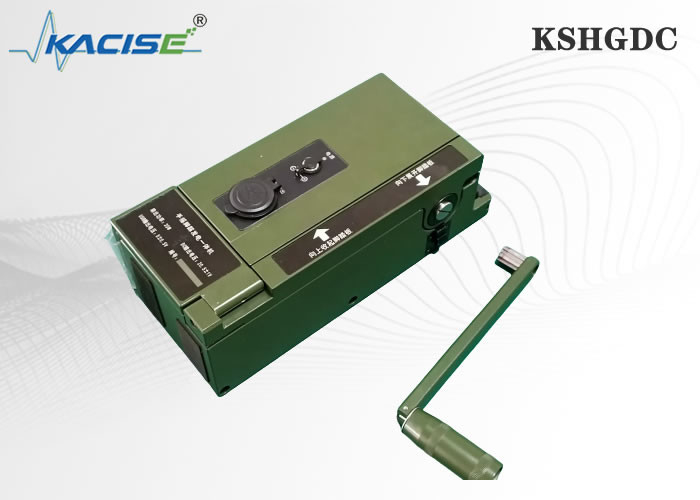

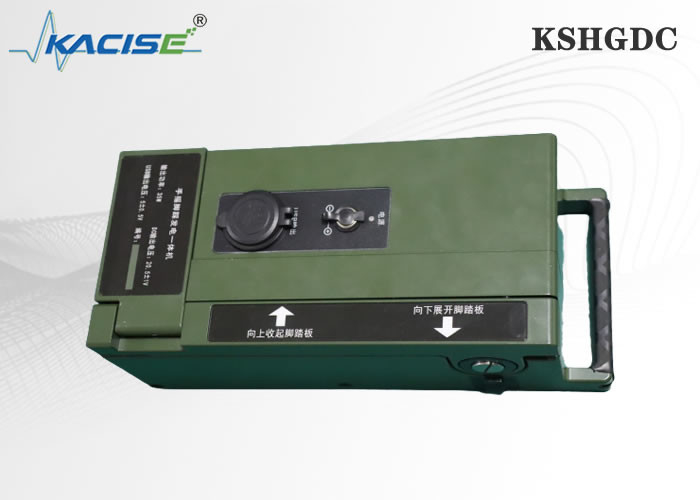

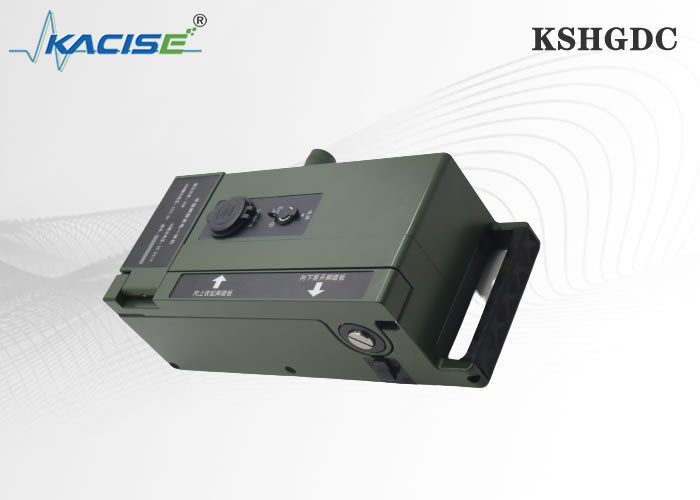

KSHGDC เครื่องกําเนิดเครือมือทหาร
1 คําอธิบายทั่วไป
1.1 การใช้งาน
เครื่องกําเนิดไฟมือนี้เป็นแหล่งพลังงาน DC ที่เกิดใหม่ สําหรับเครื่องวิทยุและแบตเตอรี่ที่กําลังชาร์จด้วยความกระชับ 16.8V และ 5Vมันสามารถให้พลังงานทํางานอย่างต่อเนื่องในชาร์จลอย แบตเตอรี่ที่เก็บของสําหรับสถานการณ์ฉุกเฉินทางทหาร.
ลักษณะสินค้า:
1.2 รายละเอียดหลัก
ปริมาตรหลัก
| ลักษณะ | คําอธิบาย | หมายเหตุ |
| ความสามารถในการชาร์จ | 16V±1V 2.5A ((ปกติ) | |
| ความสามารถในการผลิต | 14.5V±0.5V 5A | |
| ราคาของเครียดออก | 29Vdc | ความแรงดันออกเป็นสัมพันธ์เป็นบวกกับความเร็ว cranking |
| ความเร็วการหมุน | 90-150 r/min (ปกติ) | ควบคุมความเร็ว cranking เพื่อให้แน่ใจว่าสีเขียวนําไป; นี้หมายความว่าเครื่องกําเนิดทํางานในสภาพการทํางานที่เหมาะสม |
| ความดันการออก | 12-24V ปรับใช้ | |
| พลังการออก | 60W ปกติ 80W มากที่สุด | |
| ความกระชับ รีป | 25mV | |
| Outputความกระชับ ความสับสนตามภาระแปร | 10% ของ output ค่านาม (สูงสุด) | |
| ชีวิตที่ทํางาน | 1200 ชั่วโมง | |
| การป้องกันการตัดสั้น | การสนับสนุน | |
| สถานที่ใช้งาน |
อุณหภูมิ: -40°C+70°C ความชื้นสัมพันธ์: 0% ∼95% ((40°C) การสั่นสะเทือน5.5-200Hz @1.5g |
กันฝน |
| ขนาด | ร่าง 145mm × 85mm × 70mm | น้ําหนัก 1.8 กิโลกรัม |
| กรอบ: 800mm × 430mm × 285mm | น้ําหนัก 2.8 กิโลกรัม |
1.3 แพ็คเกจการจัดส่งประกอบด้วย
| รายการ | จํานวน | หมายเหตุ |
| ร่างเครื่องกําเนิด | 1 บาท | |
| เครื่องกรอบรวม | 1 บาท | |
| สายส่งพลังงาน | 1 บาท | ความยาวของเคเบิลคือเคเบิล 3 เอกสําหรับ 2 การออกและลุปแบ็คทั่วไป |
| เข็มขัดไหล่ | 1 คู่ |
|
2 หลักการปฏิบัติงาน
เครื่องกําเนิดไฟฟ้ามือนี้ใช้แรงงาน โดยใช้เครื่องยนต์มันผลิตแรงขับเคลื่อน เพื่อให้ เครื่องกําเนิดไฟฟ้าแม่เหล็กถาวรหลังจากถูกปรับปรุงด้วยไดโอเดสซิลิคอน, ตัดกรองโดย condensers และต่อมากําหนดโดยการกําหนดลําดับของทรานซิสเตอร์, เปลี่ยนแปลงเป็นความดันออกแบบ DC. ความดันออกแบบสําหรับการชาร์จไม่ถูกกําหนด.
2.1 เครื่องส่งเกียร์
พลังงานของเครื่องกําเนิดมือนี้ถูกส่งไปโดยเกียร์สามลําดับ พลังงานจากมือถือถูกส่งไปยังแกนเกียร์หมุนของเครื่องกําเนิดและทําให้หมุนหมุนอัตราการส่งทั้งหมด I=Il xI2=7.46x6.71 = 50 เนื่องจากความเร็วการหมุนคือ 11 Or / นาที ความเร็วของหมุนของเครื่องกําเนิดประมาณ 3000 r / นาที
2.2 เครื่องผลิตไฟฟ้า
โครงสร้างของเครื่องกําเนิดคือแบบหมุนนอก; สเตอเตอร์ประกอบด้วย 3 ขั้นตอนการกระจายและการล่อตัวในสายดาว. ล่อตัวถูกรวมกับแกนสเตอเตอร์ทั้งหมด.rotor ทําจากแพร่หายากแม่เหล็กถาวรเป็นรูปดาวและแปดขั้ว, แม็กเนตที่ถูกล้างจากอากาศใช้ในการตั้งค่า เมื่อมือจับถูกหมุน, มีการเคลื่อนไหวสัมพันธ์ของสนามแม่เหล็กในส่วนของ stator,และความดันสลับ 3 ขั้นตอนถูกผลักดันในสแตตอร์ลอยด์ด้วยความถี่ประมาณ 200Hz.
2.3 ส่วนของวงจร
วงจรประกอบด้วยเครื่องปรับแบบสะพาน 3 ขั้นตอนและกรองเครื่องปรับความหนาจัดแสดงภาพดิจิทัลแสดงสถานะการทํางานรวมทั้งแรงดันและปัจจุบัน. ควบคุมความเร็วสวิงเพื่อรักษาตัวชี้แจงสีเขียวนําไปในขณะที่สวิง crank, สีเหลืองนําไปใน, ควรเร่งขึ้นและสีแดงนําไปในตัวชี้แจงความเร็วลง
2.4 วิธีการป้องกัน
เครื่องผลิตไฟฟ้านี้มีวงจรป้องกันความแรงเกิน เพื่อจํากัดความแรงกดไฟเข้าของตัวควบคุมและความแรงกดไฟออกของการชาร์จที่ 29V±05V และป้องกันอุปกรณ์ที่นํามาใช้จากการเสียหายจากการเคลื่อนไหวที่เร็วเกินไปและความดันสูง
