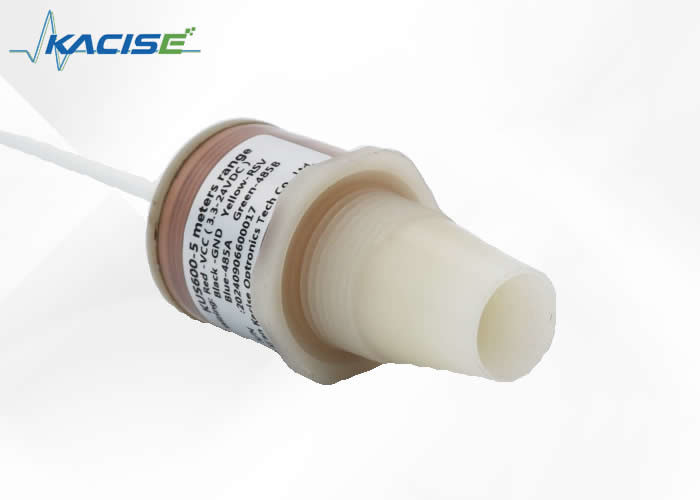

เครื่องวัดระดับน้ําด้วยเสียงฉีด ultrasonic 6V ด้วยการออกเสียง RS485 และการวัดระดับของของเหลวความแม่นยําสูง 5m

รูปแบบ: KUS600

ระยะการวัด

600... 5000 มิลลิเมตร

ระยะทางการวัดสามารถถึง 6 เมตร หากไฟฟ้า 24V

จุดตาบอด

600 มม.

ความดันไฟฟ้า

3.3... 24 VDC, รีปปิล 10 % SS

กระแสไฟฟ้าที่ใช้ในอาการไม่มีภาระ I0

≤ 20 mA ในช่วงที่ทํางานและ ≤ 0.3 mA ในช่วงเวลานอนหลับ

สัญญาณออก

0-10V 0-3V 0-5V /4-20mA/NPN/PNP/RS485 การออกแบบแบบแอนาล็อก

ความแม่นยําของการวัด

≤ 1% F.S.

การชดเชยอุณหภูมิ

ใช่

ระดับความละเอียด

0.1 มิลลิเมตร

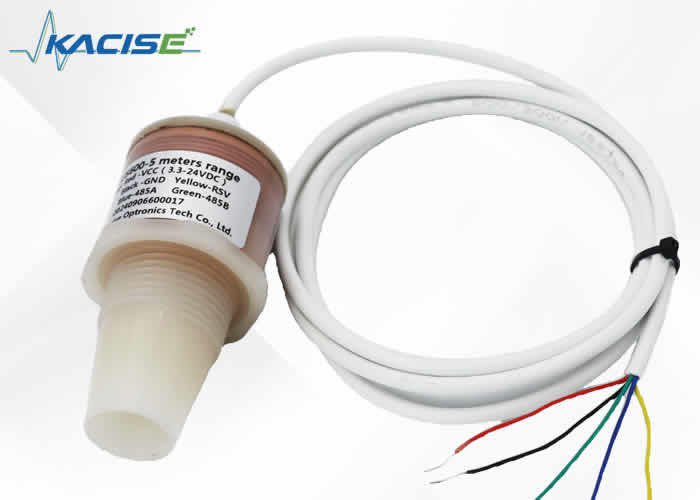

การเชื่อมต่อไฟฟ้า

สายเคเบิล 5-core (ผลิตแบบแอนาล็อก), สายเคเบิล 6-core (ผลิตแบบสวิตช์);

ประเภทการป้องกัน

IP68

วัสดุเปลือก

PVC / PVDF / PTFE / ABS

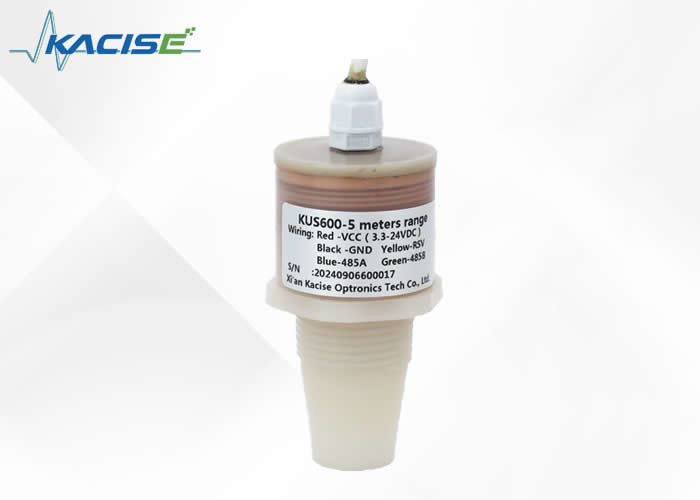

สีแดง

1

พลังงานไฟฟ้า

สีดํา

2

GND

สีเหลือง

3

การออกแบบแบบแอนาล็อก

600B จะทํางานในโหมด 1 หรือ 0 ไม่สามารถทํางานในโหมดประหยัดพลังงาน หาก 4-20mA, 0-3.3V 0-5V การออกแบบแอนลาจ

สีฟ้า

4

RS485A+

TTL-TXD สําหรับสัญญาณออก ttl

สีเขียว

5

RS485B-

TTL-RXD สําหรับสัญญาณออก ttl

สีแดง

1

พลังงานไฟฟ้า

สีดํา

2

GND

สีเหลือง

3

การออกสวิทช์

กระแสความแรง 1A@60V

สีขาว

4

การออกสวิทช์

สีน้ําตาล

5

RS485A+

TTL-TXD สําหรับสัญญาณออก ttl

สีเขียว

6

RS485B-

TTL-RXD สําหรับสัญญาณออก ttl

600

ปรับแต่ง

ปรับแต่ง

SW

การออกสวิทช์ (สามารถตั้งค่าออนไลน์ได้สําหรับ NPN หรือ PNP)

mA

3 สายออก 4-20mA

10V

การออกกําลัง 0-10V

5V

การออกเสียงคือ Vout 0-5V ระยะไฟฟ้า 5.0 อย่างน้อย

3.3V

การออกเสียงคือ Vout 0-3.3V ระยะไฟฟ้า 3.3 อย่างน้อย

RS485

การออกเสียงคือ RS485

TTL

การออก TTL UART

xxx มม

Xxx มิลลิเมตรคือระยะสูงสุดสามารถตรวจสอบ ความยาวโดยกําหนดเองคือ 1 เมตร

KUS

600

RS485

5000 มม
