Place of Origin:
shanxi xi'an
ชื่อแบรนด์:
Kacise
Model Number:
KSS524
ตารางที่ 1 ประวัติการออกแบบ
| รุ่น | วันที่ | คําอธิบาย |
| วี 10 | 2016-10-12 | V1.0 ออก |
| วี 22 | 2018-03-06 | ปรับปรุงการปรับปรุงสรรพคุณสินค้า |
ก๊าซ SF6 ใช้อย่างแพร่หลายในฐานะสื่อประกอบกันและก๊าซดับวงจรไฟฟ้าในอุปกรณ์พลังงาน โดยเฉพาะในเครื่องตัดวงจรความแรงสูง เครื่องแปลง เครื่องแปลง เครื่องประกอบความเข้มข้น เครื่องจับ เครื่องฟิวส์ เป็นต้น.หากเกิดการรั่วไหล ความดันของอุปกรณ์จะลดลง และความสามารถในการกันความร้อนจะลดลงการสะสมในพื้นที่ระดับต่ําส่งผลให้เกิดอุบัติเหตุ เช่น การขาดออกซิเจนในสมองของพนักงาน และแม้กระทั่งการหงุดหงิดอย่างรวดเร็วก๊าซ SF 6 จะผลิตสารสลายที่เป็นพิษสูง เช่น SF 4, SF 2, SOF2 เป็นต้น

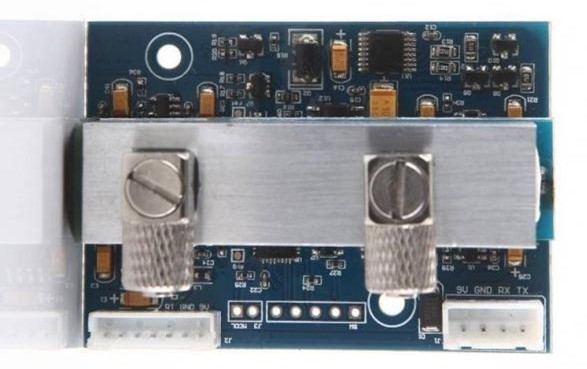

KSS524 เป็นโมดูลเซ็นเซอร์แก๊สที่ใช้หลักการตรวจจับการดูดซึมอินฟราเรด NDIR ซึ่งกําหนดปริมาณความเข้มข้นตามการดูดซึมของแก๊ส SF6 ที่ 10.5umช่องทางแสงที่มีโครงสร้างพิเศษและตัวตรวจจับสองช่องทาง เพื่อทําความเข้าใจค่าชดเชยอ้างอิงเส้นทางทางแสงสองทางพื้นที่, และไมโครโปรเซสเซอร์สําหรับการรับสัญญาณ, การประมวลผลและการออก. KSS524 มีอินเตอร์เฟซดิจิตอล UART เพื่อทํางานโปรต็อกอล Modbus ASCII ซึ่งเข้ากันได้กับโมดูลของ Smartgas;ให้ฟังก์ชันการปรับขนาดดิจิทัลศูนย์และความรู้สึก, และนําไปใช้ด้วยมือฟังก์ชันการปรับระดับ 0
KSS524 สามารถใช้ได้อย่างแพร่หลายในการตรวจสอบการรั่วไหลของก๊าซ SF6 และในโอกาสอื่น ๆ การวิเคราะห์ปริมาณปริมาณก๊าซ SF6 ในอุตสาหกรรมพลังงาน
ประเภทปั๊มดูด KSS524 KSS524
| ปริมาตร | สัญลักษณ์ | ขั้นต่ํา | ค่าเฉพาะ | สูงสุด | หน่วย | |
| อุณหภูมิในการเก็บ | Tสตก | - 20 | - | 80 | °C | |
| อุณหภูมิการทํางาน | TA | - 20 | 60 | °C | ||
| ความชื้นในการทํางาน | HA | 0 | 90 | % RH | ||
| ความ กดดัน งาน | PA | 0.8 | 1.2 | atm | ||
| โลเตชั่นไฟฟ้า | Vs | 9 | 11 | V | ||
| ปัจจุบันการทํางานสูงสุด | ฉันค่าเฉลี่ย | 100 | 120 | 150 | mA | |
| ระยะ (สามารถปรับแต่งได้) | 1500 | ppm | ||||
| ความแม่นยําของการวัด | ความแม่นยํา | ± 5ppm หรือ ± 2% ค่าจริงคือค่าที่ใหญ่ที่สุด | % vol | |||
| T90 | การดูดปั๊ม | 5 | ครั้งที่สอง | |||
| การกระจาย | 30 | ครั้งที่สอง | ||||
| ความซ้ํา | 0 | < ± 50 | ppm | |||
| 50% F.S. |
< ± 5% การวัด |
|||||
| อายุ | 10 | ปี | ||||
เซนเซอร์ถูกติดตั้งด้วยแผนภูมิโครงสร้างอ้างอิงที่มีระยะหุ้มตําแหน่งและช่องเปิดของ 3.2mm
ระยะห่างของสายไฟคือ 2.0mm
เซนเซอร์ควรมีการปรับขนาดเป็นประจํา แนะนําให้ไม่เกิน 3 เดือน และการปรับขนาดไม่จําเป็นถ้าการปรับขนาดอัตโนมัติเปิดสําหรับการทํางานระยะยาว
อย่าใช้เซ็นเซอร์เป็นเวลานานในสภาพแวดล้อมที่มีความหนาแน่นของฝุ่นสูง
กรุณาใช้เซ็นเซอร์ภายในช่วงของปั๊มพลังงานของเซ็นเซอร์
เพื่อที่จะสามารถซื้อรายละเอียดเฉพาะเจาะจงที่ต้องการ กรุณาแจ้งข้อมูลต่อไปนี้
1) ชื่อเซ็นเซอร์ 2) ระยะของเซ็นเซอร์ 3) ความแม่นยําของการวัดของเซ็นเซอร์
ตัวอย่างเช่น KSS524 0-1500ppm
| ใบข้อมูลการสั่งซื้อ | |||||
| KSS524 | โมดูลเซ็นเซอร์แก๊ส SF6 อินฟราเรด KSS524 | ||||
| xxxx | เซ็นเซอร์วัดช่วงความถี่ของ CO2 ใน ppm โดยมีค่าขั้นต่ํา 2000 และค่าสูงสุด 50000 ppm | ||||
| 2000 | ระยะ 200ppm (ปกติ) | ||||
| 10000 | ระยะ 10000ppm | ||||
| 50000 | ระยะ 50000ppm | ||||
| รหัส | ความเร็วในการปฏิกิริยาแบ่งออกเป็น 2 ประเภท: เร็วและช้า | ||||
| S | ช้า (แบบตั้งค่า) | ||||
| Q | เร็ว | ||||
| รหัส | การเลือกอัตรา baud, การสนับสนุนอัตรา baud ที่ใช้กันทั่วไป 2400 9600 19200 38400bps, ข้อมูล 8 บิต, 1 บิตของ stop bit, ไม่มี check bit: ยืนยันความต้องการพิเศษก่อนสั่งซื้อ | ||||
| ประจํา | ยืนยันอัตรา baud ก่อนสั่ง | ||||
| 2400 | อัตราเบด 2400bps | ||||
| 9600 | อัตราการส่ง 9600bps | ||||
| 19200 | อัตราต่อรอง 19200bps | ||||
| 38400 | 38400bps อัตราการส่ง (แบบตั้งค่า) | ||||
| รหัส | โปรโตคอลท่าสายลําดับ | ||||
| Modbus-RTU | โปรโตคอลมาตรฐาน Modbus-RTU (แบบตั้งค่า) | ||||
| Modbus-ASCII | ระเบียบมาตรฐาน Modbus-ASCII | ||||
| Modbus-Self | โปรต็อกอลส่วนตัว Modbus | ||||
| KSS524 | -2000 | - เอส | - 38400 | - Modbus-RTU | |
URL:www.kacise.com
โทรศัพท์: +86-29-17719566736
อีเมล: sales@kacise.com
ที่อยู่: ถนน Tangyan South Road, เมือง Xi'an, จังหวัด Shaanxi, จีน
| สั้น | ชื่อเต็ม |
| VOL | 1% VOL หมายถึง 1% ของปริมาตรของก๊าซในอากาศ |
| PPM | 1PPM หมายถึงปริมาตรของก๊าซเฉพาะในอากาศเป็นหนึ่งในล้าน |
| O2 | โมเลกุลออกซิเจน |
| LCD | หน้าจอ LCD |
| RS485 | สายพานลําดับแบบไม่สมอง 485 |
| DC | กระแสไฟตรง |
| AC | การสื่อสาร |
| PVC | โพลีไวนิลเคลอรีด |
