Place of Origin:
China (Mainland)
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
certificate of explosion-proof, CE
Model Number:
KUS600
วิดีโอ

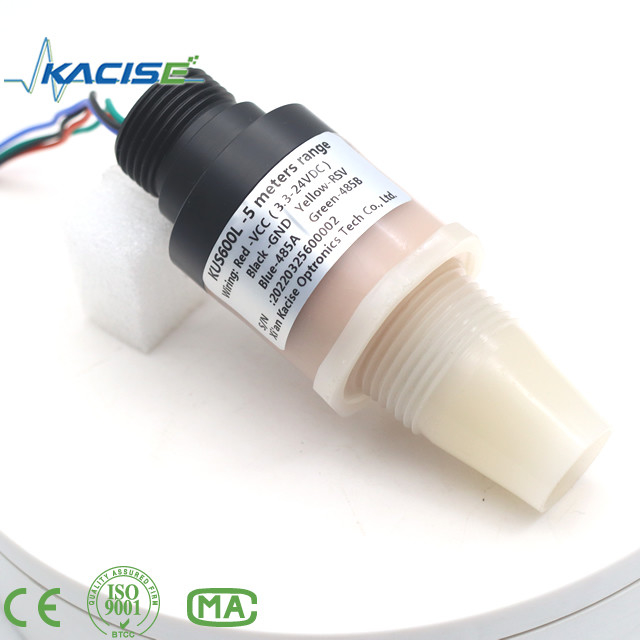

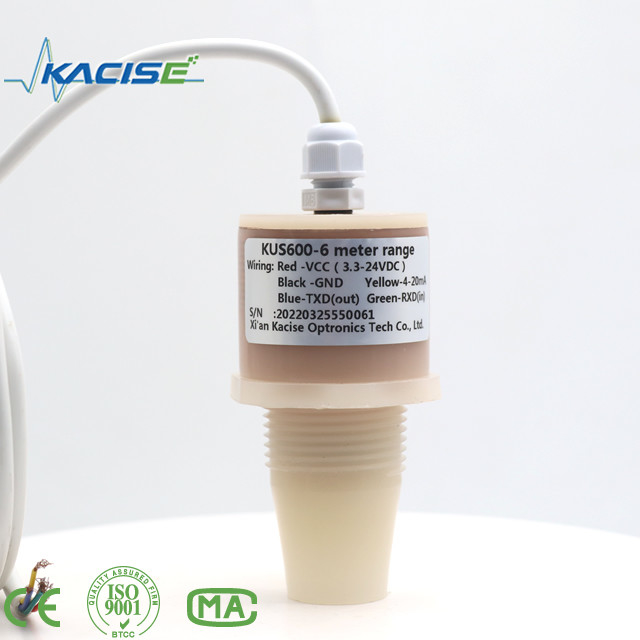

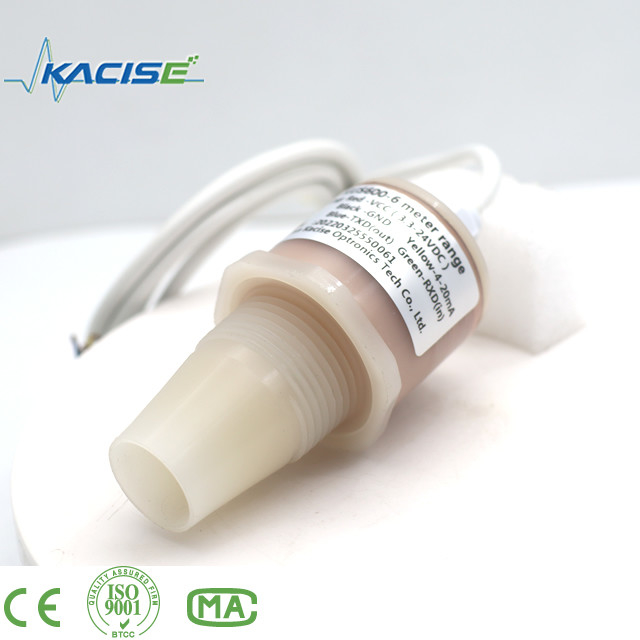

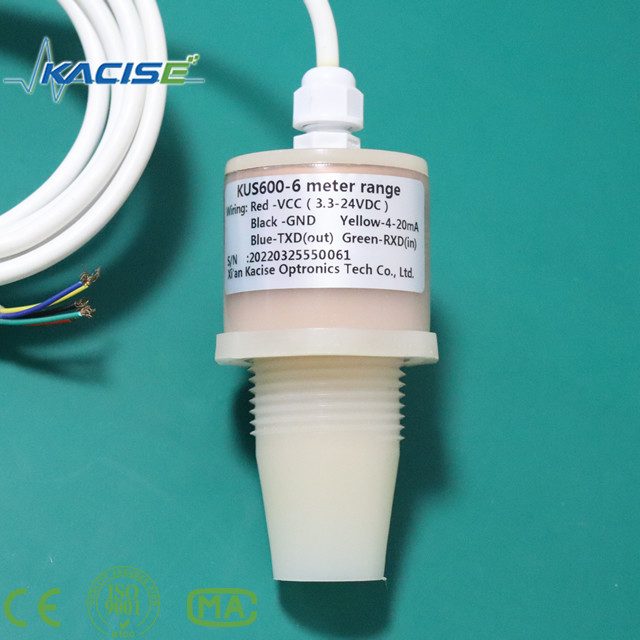

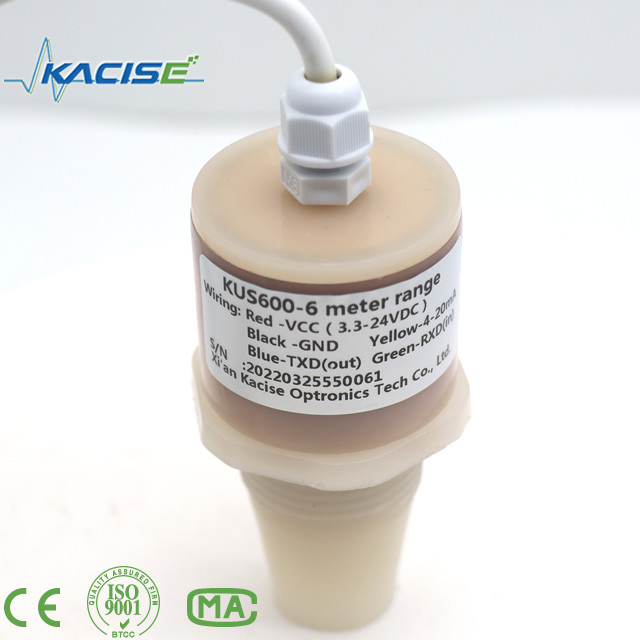

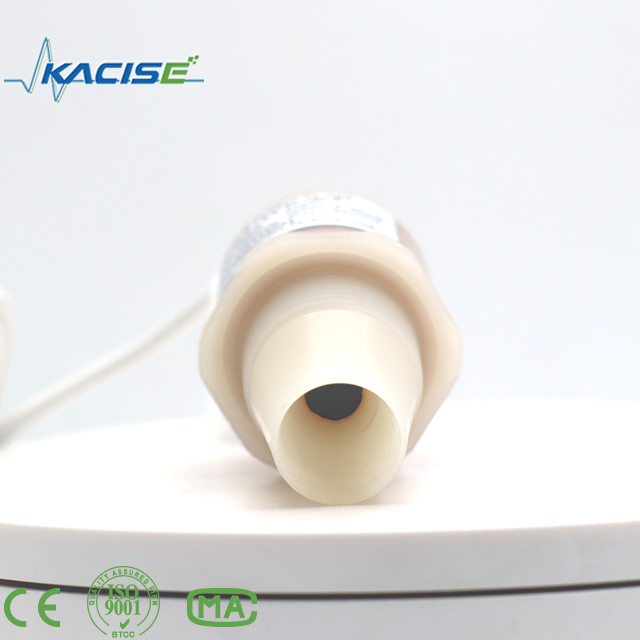

เซ็นเซอร์อัลตราโซนิก KUS600 ที่ทำจากวัสดุ PVDF/PTFE ใช้สำหรับการวัดระยะทางและระดับของเหลว
| คุณสมบัติ | ค่า |
|---|---|
| ระยะการวัด | 0.6ม.-5ม. |
| จุดบอด | 0 ... 600 มม. |
| แหล่งจ่ายไฟ | 3.3V-24V |
| การใช้พลังงาน | สถานะพัก: <0.3mA สถานะคลื่น: <20mA (wave time <1ms) สถานะการตรวจจับ: <5mA |
| ระดับการป้องกัน | IP68 |
| วัสดุเปลือก | PVC /PVDF/PTFE |
| ความแม่นยำในการวัดระยะ | ≤1% F.S. |
| ความละเอียดในการวัดระยะ | 0.1 มม. |
| กระแสไฟทำงาน | ≤ 45 mA |
| รุ่นเอาต์พุต | 0-10V, 0-3V, 0-5V /4-20mA/NPN/PNP/RS485 |
| อุณหภูมิแวดล้อม | -40...85℃ (233...358K) |
| การเชื่อมต่อไฟฟ้า | สายเคเบิล 5 แกน (เอาต์พุตแบบอะนาล็อก), สายเคเบิล 6 แกน (เอาต์พุตสวิตช์) |
หน่วยในแผนภาพคือ มม.
| สีสายเคเบิล | พิน | คำอธิบาย | หมายเหตุ |
|---|---|---|---|
| สีแดง | 1 | แหล่งจ่ายไฟ | |
| สีดำ | 2 | GND | |
| สีเหลือง | 3 | เอาต์พุตแบบอะนาล็อก | 600B จะทำงานในโหมด 1 หรือ 0 ไม่สามารถทำงานในโหมดประหยัดพลังงานได้ หากใช้อะนาล็อกเอาต์พุต 4-20mA, 0-3.3V 0-5V |
| สีน้ำเงิน | 4 | RS485A+ | TTL-TXD สำหรับสัญญาณเอาต์พุต ttl |
| สีเขียว | 5 | RS485B- | TTL-RXD สำหรับสัญญาณเอาต์พุต ttl |
| สีสายเคเบิล | พิน | คำอธิบาย | หมายเหตุ |
|---|---|---|---|
| สีแดง | 1 | แหล่งจ่ายไฟ | |
| สีดำ | 2 | GND | |
| สีเหลือง | 3 | เอาต์พุตสวิตช์ | กระแสโหลด 1A@60V |
| สีขาว | 4 | เอาต์พุตสวิตช์ | |
| สีน้ำตาล | 5 | RS485A+ | TTL-TXD สำหรับสัญญาณเอาต์พุต ttl |
| สีเขียว | 6 | RS485B- | TTL-RXD สำหรับสัญญาณเอาต์พุต ttl |
| ช่วงการตรวจจับ | 600...5000 มม. @ แหล่งจ่ายไฟ 3.3V ระยะการวัดสามารถเข้าถึง 6 เมตรหากแหล่งจ่ายไฟคือ 24V |
| ช่วงการปรับ | 300...5000 มม. |
| พื้นที่ใช้งานไม่ได้ | 0...600 มม. |
| การหน่วงเวลาตอบสนอง | ประมาณ 10 ms |
| วัสดุ | PVDF |
| แรงดันไฟฟ้า UB ในการทำงาน | 3.3...24 V DC, ระลอกคลื่น 10%SS |
| กระแสไฟจ่ายที่ไม่มีโหลด I0 | ≤ 20 mA ช่วงเวลาทำงานและ ≤0.3mA ในช่วงเวลาพัก |
