ความต้านทานต่อการกัดกรอง เครื่องตรวจจับ pH ออนไลน์ที่มีช่วงการวัด 0 ราคา 14pH และออกเสียง RS-485 สําหรับการติดตามคุณภาพน้ํา

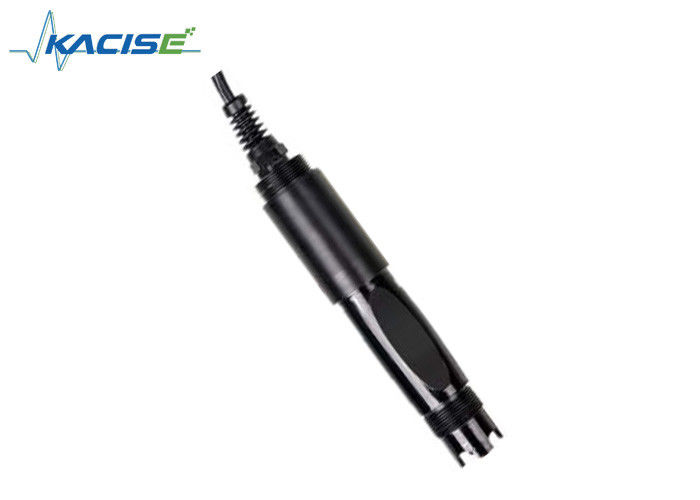

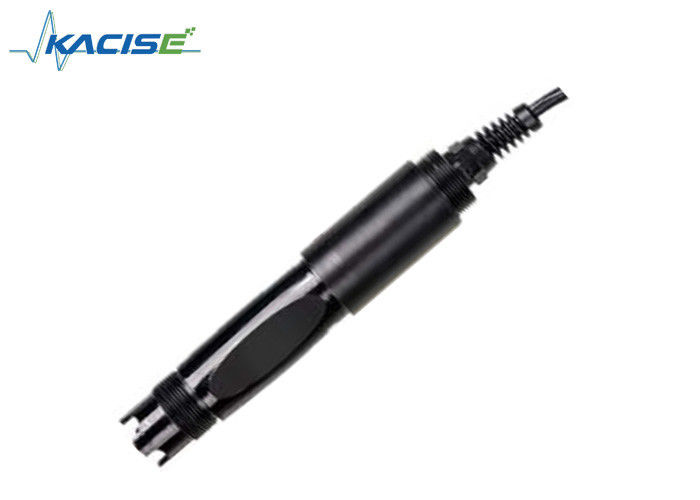

เซ็นเซอร์ pH ออนไลน์ KWS-700 ใช้ในการตรวจสอบคุณภาพน้ำด้านสิ่งแวดล้อม สารละลายกรด/ด่าง/เกลือ กระบวนการปฏิกิริยาเคมี กระบวนการผลิตทางอุตสาหกรรม ซึ่งสามารถตอบสนองข้อกำหนดของการวัดค่า pH ออนไลน์สำหรับการใช้งานในอุตสาหกรรมส่วนใหญ่

• สัญญาณเอาท์พุต: RS-485 (โปรโตคอล Modbus/RTU)
• เชื่อมต่อกับอุปกรณ์ของบุคคลที่สามได้สะดวก เช่น PLC, DCS, คอมพิวเตอร์ควบคุมอุตสาหกรรม, ตัวควบคุมทั่วไป, อุปกรณ์บันทึกแบบไร้กระดาษ หรือหน้าจอสัมผัส
• แอมพลิฟายเออร์ดิฟเฟอเรนเชียลความต้านทานสูงสองเท่าพร้อมการป้องกันสัญญาณรบกวนที่แข็งแกร่งและการตอบสนองที่รวดเร็ว
• หัววัดค่า pH ที่ได้รับสิทธิบัตร ซึ่งเป็นโซลูชันอ้างอิงภายในจะไหลซึมช้ามากจากสะพานเกลือที่มีรูพรุนขนาดเล็กภายใต้ความดันอย่างน้อย 100KPa (1Bar) และเลือดออกไปข้างหน้าจะดำเนินต่อไปนานกว่า 20 เดือน ระบบอ้างอิงดังกล่าวมีความเสถียรมากและอายุการใช้งานของอิเล็กโทรดจะขยายออกไปอีกสองเท่าเมื่อเทียบกับอิเล็กโทรดอุตสาหกรรมทั่วไป
• ติดตั้งง่าย: เกลียวท่อ 3/4 NPT สำหรับการติดตั้งแบบจุ่มใต้น้ำได้ง่ายหรือการติดตั้งในท่อและถัง

หมายเหตุ: ไม่ควรติดตั้งเซ็นเซอร์กลับหัวหรือแนวนอนเมื่อติดตั้ง อย่างน้อยที่มุม 15 องศาขึ้นไป

1. เส้นสีแดง - สายไฟ (12 ~ 24V)
2. เส้นสีดำ-กราวด์ (GND)
3. เส้นสีน้ำเงิน - 485A
4. เส้นสีขาว - 485B
5. ลวดเปลือย - ลวดหุ้มฉนวน

หลังจากเดินสายไฟเสร็จแล้ว ควรตรวจสอบอย่างระมัดระวังเพื่อหลีกเลี่ยงการเชื่อมต่อที่ไม่ถูกต้องก่อนเปิดเครื่อง

ข้อมูลจำเพาะของสายเคเบิล: เมื่อพิจารณาว่าสายเคเบิลแช่อยู่ในน้ำ (รวมถึงน้ำทะเล) เป็นเวลานานหรือสัมผัสกับอากาศ สายเคเบิลจึงมีความต้านทานการกัดกร่อนในระดับหนึ่ง เส้นผ่านศูนย์กลางภายนอกของสายเคเบิลคือ Φ6 มม. และอินเทอร์เฟซทั้งหมดกันน้ำได้

เมื่อตรวจวัดเซ็นเซอร์ pH ควรทำความสะอาดในน้ำกลั่น (หรือน้ำปราศจากไอออน) และควรใช้กระดาษกรองเพื่อดูดซับความชื้นเพื่อป้องกันไม่ให้สิ่งเจือปนเข้าไปในของเหลวที่จะทดสอบ ควรใส่เซ็นเซอร์ 1/3 ลงในสารละลายที่จะทดสอบ
ควรล้างเซ็นเซอร์เมื่อไม่ใช้งาน โดยใส่ลงในปลอกป้องกันด้วยสารละลายโพแทสเซียมคลอไรด์ 3.5 โมล/ลิตร หรือใส่เซ็นเซอร์ลงในภาชนะที่มี 3.5 โมล/ลิตร
สารละลายโพแทสเซียมคลอไรด์
ตรวจสอบว่าเครื่องแห้งหรือไม่ หากมีคราบ ให้เช็ดด้วยแอลกอฮอล์บริสุทธิ์แล้วเช็ดให้แห้ง หลีกเลี่ยงการแช่ในน้ำกลั่นหรือสารละลายโปรตีนเป็นเวลานาน และป้องกันการสัมผัสกับจาระบีซิลิโคน เมื่อใช้เซนเซอร์ที่ยาวขึ้น ฟิล์มแก้วอาจโปร่งแสงหรือมีตะกอน ซึ่งสามารถล้างด้วยกรดไฮโดรคลอริกเจือจางแล้วล้างด้วยน้ำ เซ็นเซอร์มีการใช้งานเป็นเวลานาน เมื่อเกิดข้อผิดพลาดในการวัดจะต้องปรับเทียบด้วยมิเตอร์เพื่อทำการสอบเทียบ
เมื่อไม่สามารถดำเนินการสอบเทียบและการวัดได้ในขณะที่เซ็นเซอร์ถูกบำรุงรักษาและบำรุงรักษาในลักษณะข้างต้น แสดงว่าเซ็นเซอร์ทำงานล้มเหลว กรุณาเปลี่ยน
เซ็นเซอร์

การอ่านค่าจริงและมาตรฐานของเครื่องมือบางครั้งอาจมีข้อผิดพลาด ±1 หลัก

หมายเหตุ: เซ็นเซอร์ได้รับการสอบเทียบที่โรงงานแล้ว หากไม่เกินข้อผิดพลาดในการวัด การสอบเทียบไม่ควรสุ่ม

ใช้น้ำกลั่น 250 มล. ในกระบอกตวง เทลงในบีกเกอร์ เติมผงสอบเทียบ 1 ซองที่มีค่า pH=6.86 คนให้เข้ากันด้วยแท่งแก้วจนผงละลายหมด กำหนดค่าสารละลายด้วย pH=6.86 ใส่เซ็นเซอร์ลงในสารละลาย รอ 3 ~ 5 นาที หลังจากที่ค่าคงที่แล้ว ดูว่าค่าที่แสดงเป็น 6.86 หรือไม่ หากไม่เป็นเช่นนั้น คุณจะต้องทำการสอบเทียบเป็นศูนย์ โปรดดูภาคผนวกสำหรับคำแนะนำในการสอบเทียบ

สำหรับสารละลายที่เป็นกรด: นำน้ำกลั่น 250 มล. ในกระบอกตวง เทลงในบีกเกอร์ เติมผงสอบเทียบ 1 ซองที่มีค่า pH=4.00 และใช้แท่งแก้วคนให้เข้ากันจนผงละลายหมด และกำหนดค่าสารละลาย topH=4.00 ; ในสารละลาย ให้รอประมาณ 3 ถึง 5 นาที หลังจากที่ค่าคงที่แล้ว ให้ดูว่าค่าเป็น 4.00 หรือไม่ ถ้าไม่เช่นนั้น จำเป็นต้องมีการสอบเทียบความชัน โปรดดูภาคผนวกสำหรับคำแนะนำในการสอบเทียบ

สำหรับสารละลายอัลคาไลน์: นำน้ำกลั่น 250 มล. ในกระบอกตวง เทลงในบีกเกอร์ เติมผงสอบเทียบ 1 ซองที่มีค่า pH=9.18 และใช้แท่งแก้วคนให้เข้ากันจนผงละลายหมด และกำหนดค่าสารละลายเป็น pH=9.18 ลงในสารละลาย รอประมาณ 3 ถึง 5 นาที หลังจากที่ค่าคงที่แล้ว ให้ดูว่าจอแสดงผลเป็น 9.18 หรือไม่ ถ้าไม่เช่นนั้น จำเป็นต้องมีการสอบเทียบความชัน โปรดดูภาคผนวกสำหรับคำแนะนำในการสอบเทียบ

แผนกตรวจสอบคุณภาพมีขั้นตอนการตรวจสอบที่ได้มาตรฐาน ด้วยอุปกรณ์และเครื่องมือตรวจจับขั้นสูง และเป็นไปตามขั้นตอนการทดสอบที่เข้มงวดสำหรับผลิตภัณฑ์ที่ทำการทดสอบอายุ 72 ชั่วโมง การทดสอบความเสถียร ไม่ใช่โรงงานผลิตภัณฑ์ที่ไม่ได้มาตรฐาน

ฝ่ายรับจะส่งคืนชุดผลิตภัณฑ์โดยตรงโดยมีอัตราความล้มเหลว 2% และซัพพลายเออร์เป็นผู้รับผิดชอบค่าใช้จ่ายทั้งหมดที่เกิดขึ้น มาตรฐานอ้างอิงหมายถึงคำอธิบายผลิตภัณฑ์ที่ได้รับจากซัพพลายเออร์

รับประกันปริมาณสินค้าและความรวดเร็วในการขนส่ง

บริษัทให้บริการหลังการขายในพื้นที่ภายในหนึ่งปีนับจากวันที่ขาย แต่ไม่รวมถึงความเสียหายที่เกิดจากการใช้งานที่ไม่เหมาะสม หากจำเป็นต้องซ่อมแซมหรือปรับแต่ง โปรดส่งคืน แต่ต้องคิดค่าขนส่งด้วย ชำรุดระหว่างทางบริษัทจะซ่อมแซมอุปกรณ์ที่ชำรุดให้ฟรี

รูปแบบข้อมูลเริ่มต้นสำหรับการสื่อสาร Modbus คือ: 9600, n, 8, 1 (อัตราบอด 9600bps, 1 บิตเริ่มต้น, 8 บิตข้อมูล, ไม่มีพาริตี, 1 บิตหยุด)

พารามิเตอร์ต่างๆ เช่น อัตรารับส่งข้อมูลสามารถปรับแต่งได้

1. อ่านกรอบคำสั่งข้อมูล

06 03xx xxxx xx xx xx

ที่อยู่ รหัสฟังก์ชัน ที่อยู่รีจิสเตอร์ จำนวนรีจิสเตอร์ รหัสตรวจสอบ CRC (ไบต์ต่ำก่อน)

2. อ่านกรอบการตอบสนองข้อมูล

06 03xxxx......xxxxxx

ที่อยู่ รหัสฟังก์ชัน ไบต์ ตอบข้อมูล รหัสตรวจสอบ CRC (ไบต์ต่ำก่อน)

3. เขียนกรอบคำสั่งข้อมูล

06 06 xx xx xx xx xx

ที่อยู่ รหัสฟังก์ชัน ที่อยู่ที่ลงทะเบียน เขียนข้อมูล รหัสตรวจสอบ CRC (ไบต์ต่ำก่อน)

4. เขียนเฟรมตอบกลับข้อมูล (เฟรมคำสั่งข้อมูลเดียวกัน)

06 06 xx xx xx xx xx

ที่อยู่ รหัสฟังก์ชัน ที่อยู่ที่ลงทะเบียน เขียนข้อมูล รหัสตรวจสอบ CRC (ไบต์ต่ำก่อน)

บันทึก:

1. ที่อยู่การลงทะเบียน Modbus ตามโปรโตคอลที่กำหนดด้วยที่อยู่เริ่มต้นของการลงทะเบียนประเภทการลงทะเบียน (16 เลขฐานสิบหกแสดงถึงการลงทะเบียนที่อยู่เริ่มต้นจริงในวงเล็บ)
2. เมื่อเปลี่ยนที่อยู่เซ็นเซอร์ ที่อยู่เซ็นเซอร์ในคำสั่ง return จะเป็นที่อยู่ใหม่ที่เปลี่ยนแปลง
3. คำจำกัดความของข้อมูลที่ส่งคืนค่าที่วัดได้เมื่ออ่านข้อมูล:

xx xx xx xx xx xx xx

การวัด 2 ไบต์ การวัด 2 ไบต์ ค่าอุณหภูมิ 2 ไบต์ สเกลอุณหภูมิ 2 ไบต์

หมายเลขสเกลค่า

ประเภทข้อมูลมีค่าเริ่มต้นเป็น: จำนวนเต็มไบต์คู่, ไบต์สูงก่อน; อื่นๆ เป็นทางเลือกเป็นประเภทจุดลอยตัว

ฟังก์ชั่น: รับค่า pH และอุณหภูมิของหัววัด หน่วยของ pH คือ pH; หน่วยอุณหภูมิคือ°C

กรอบคำขอ: 06 03 00 00 00 04 45 พ.ศ. ;

กรอบตอบสนอง: 06 03 08 00 62 00 02 01 01 00 01 24 59

ตัวอย่างการอ่าน:

pH: 00 62 หมายถึงค่า pH ที่อ่านได้ในเลขฐานสิบหก 00 02 หมายถึงค่า pH มีทศนิยม 2 ตำแหน่ง และแปลงเป็นค่าทศนิยม 0.98

ค่าอุณหภูมิ: 01 01 หมายถึงค่าอุณหภูมิการอ่านเลขฐานสิบหก 00 01 หมายถึงค่าอุณหภูมิมีทศนิยม 1 ตำแหน่งและแปลงเป็นค่าทศนิยม 25.7

ฟังก์ชั่น: ตั้งค่าการสอบเทียบ pH เป็นศูนย์ของอิเล็กโทรด ค่าศูนย์จะขึ้นอยู่กับมาตรฐาน pH 6.86 ตัวอย่างมีดังต่อไปนี้

กรอบคำขอ: 06 06 10 00 00 00 8C BD

กรอบตอบสนอง: 06 06 10 00 00 00 8C BD การสอบเทียบความลาดชัน
ฟังก์ชั่น: ตั้งค่าการสอบเทียบความชัน pH ของอิเล็กโทรด; การสอบเทียบความชันแบ่งออกเป็นการสอบเทียบจุดสูงสุดและจุดต่ำ และวัดสารละลายอัลคาไลน์ที่จุดสูงสุด สารละลายที่เป็นกรดจะวัดที่จุดต่ำ โดยที่สารละลายมาตรฐานจะสูงที่นี่ จุด 9.18pH โซลูชันมาตรฐานต่ำ 4.00pH ของการอ้างอิงการสอบเทียบ ตัวอย่างมีดังนี้:

สารละลายมาตรฐานจุดสูง การสอบเทียบ pH 9.18: กรอบคำขอ: 06 06 10 04 00 00 CD 7C
กรอบการตอบสนอง: 06 06 10 04 00 00 CD 7C สารละลายมาตรฐานต่ำ 4.00 การสอบเทียบ pH: กรอบคำขอ: 06 06 10 02 00 00 2D 7D
กรอบตอบสนอง: 06 06 10 02 00 00 2D 7D

บทบาท: ตั้งค่าที่อยู่อุปกรณ์ MODBUS ของอิเล็กโทรด เปลี่ยนที่อยู่อุปกรณ์ 06 เป็น 01 ตัวอย่างดังต่อไปนี้ กรอบคำขอ: 06 06 20 02 00 01 E3 BD
เฟรมตอบสนอง: 06 06 20 02 00 01 E3 BD

หากเซ็นเซอร์ดำเนินการคำสั่งโฮสต์ไม่ถูกต้อง เซ็นเซอร์จะส่งคืนข้อมูลรูปแบบต่อไปนี้:

ก) CODE : 01 – ข้อผิดพลาดของรหัสฟังก์ชัน

03 – ข้อมูลไม่ถูกต้อง

b) COM : รหัสฟังก์ชันที่ได้รับ
