Place of Origin:
China
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
KTG-M5
วิดีโอ
วิดีโอ

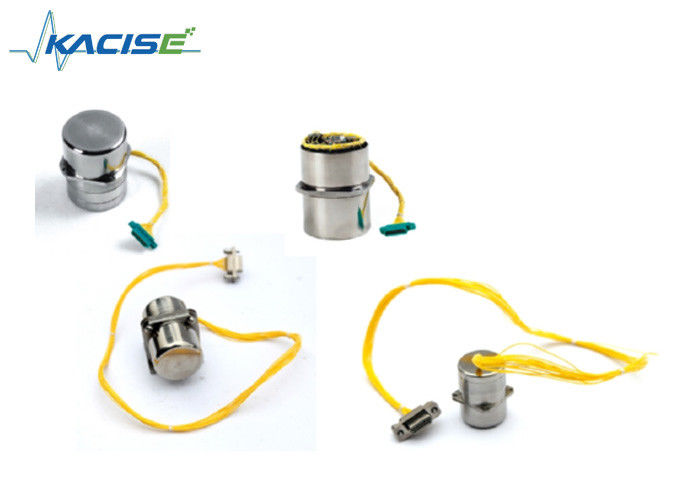

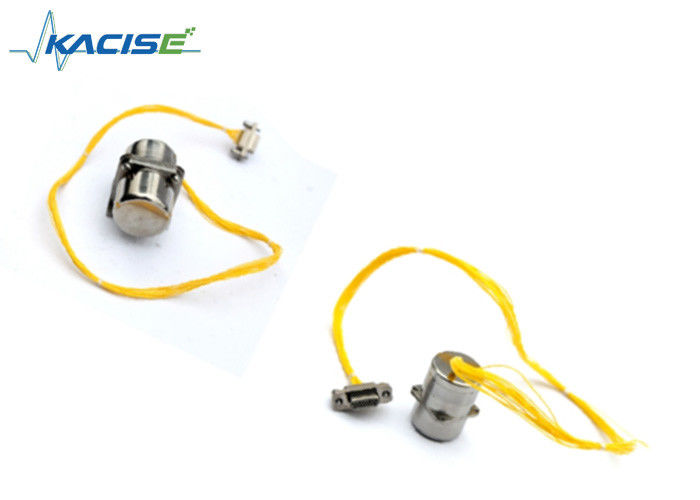

KTG-M5 จีโรสโกป์ปรับเสียงแบบไดนามิก
ลักษณะ
☆ น้ําหนักเบา
☆ ขนาดเล็ก
☆ เริ่มเร็ว
☆ ใช้ในสภาพอากาศที่มีอุณหภูมิสูง
คําแนะนํา
ในสนามเจาะ อุปกรณ์ความอ่อนแอใหญ่และปรับตัวได้มากกว่าสนามบิน เนื่องจากสภาพการทํางานที่ไม่ดี, อุณหภูมิแวดล้อมสูงอุณหภูมิของการปรับตัวและความต้องการชีวิตที่ต้องการมาก, KTG-M5 ไดนามิคการปรับ gyros เป็นที่ออกแบบสําหรับกรณีของสนามเจาะ
ปริมาตร
| ปริมาตร | สเปค | มูลค่า | หน่วย |
| พลัง | พลังงาน (เฟส 3) | 12&400 | V & Hz |
| พลังงาน ((เฟส 1) | 5&16000 | V & Hz | |
| ผลงาน | การเคลื่อนไหวแบบสุ่ม | ≤0.2 | °/h |
| ความมั่นคงของการลื่น | ≤0.25 | °/h | |
| ไม่เชิงเส้น | ≤0.5 | % FS | |
| อัตราการติดตามสูงสุด | ≥ 60 | °/S | |
| ดริฟท์ที่ไม่รู้สึกต่อ G | ≤15 | °/h/g | |
| การเคลื่อนไหวที่มีความรู้สึกต่อ G | ≤ 8 | °/h/g | |
| ความกว้างวงจร | ≥ 60 | Hz | |
| ตัวประกอบขนาด Torquer | ≥670 | °/h/mA | |
| เทคโนโลยี | อัตราการ Sync | 8000 | r/min |
| เวลาซิงค์ | ≤ 30 | S | |
| การออกอัตรา | 21±2 | mV/` | |
| โตเกอร์หลัก | 50±3 | Ω | |
| ทัณฑ์หมุนสอง | 2±05 | Ω | |
| สภาพร่างกาย | น้ําหนัก | < 130 | g |
| ขนาด | φ29 × 53 | mm | |
| แฟลนจ์ | M5 × 29 | mm | |
| สภาพแวดล้อมการทํางาน | อุณหภูมิ | -15 ~ 100 | °C |
| การสั่นสะเทือน | 5 | g | |
| โชค | ≥ 50 | g |
การติดตั้ง
ผลิตภัณฑ์ควรติดตั้งเพื่อให้แน่ใจว่าแกน X (Y) และมาตรฐานการวัด
แกนตรงกัน, ความผิดพลาดการติดตั้งควรจะเป็นน้อยกว่า 5 '
การปฏิบัติงาน
1. เพียงผลิตภัณฑ์ที่ตรงกับพลังงานที่เหมาะสมและบอร์ดวงจรล็อคลุป
เพื่อทํางานอย่างถูกต้อง ต้องใช้แผ่นวงจร โปรดอธิบายก่อน
2. เมื่อผลิตภัณฑ์ใช้ปกติ, คุณควรเปิดพลังงานที่จะเริ่มต้นมอเตอร์,
ประมาณ 40s, และจากนั้นเป็นวงจรเปิดล็อค, ดังนั้นผลิตภัณฑ์ในวงจรปิดรัฐ;
ปิด, ตัดลุ้นวงจรล็อคเพื่อให้สินค้าอยู่ในวงจรเปิด
แล้วตัดไฟฟ้า
3สินค้าที่ใช้พลังงาน, ปิดใน 40s, ควรหลีกเลี่ยงการสั่นของสินค้า,
กระบวนการติดตั้งควรเป็นแสง, ไฟขึ้น, ผลิตภัณฑ์ไม่ชน, การตี.
4. ผลิตภัณฑ์ในการใช้งานของกระบวนการ
5. ผลิตภัณฑ์ในการใช้งานของกระบวนการ
6.เกิดความผิดปกติระหว่างการใช้งาน ควรปิดไฟฟ้าทันที
ความผิดปกติภายในสินค้า ลูกค้าจะต้องแจ้งให้บริษัทของฉันทราบทันที บริษัทของฉันจัดซ่อม
ขนาด
คํานิยามของเครื่องเชื่อม
ประเภทโซเคท:J30J-15T (ความยาวสาย 160 ~ 175mm)
| พิน เลข | การนิยามฟังก์ชัน | คําสังเกต |
| 1 | การออกสัญญาณของแกน X | |
| 2 | GND | สําหรับพลังงานและสัญญาณกระตุ้น |
| 3 | สายโค้งแรงหมุนแกน X ((ปลาย) | |
| 4 | พลังงานขับเคลื่อนมอเตอร์ระยะ | 12 วอลต์ 400 Hz |
| 5 | แหล่งไฟฟ้าระตุ้นเซ็นเซอร์ | ระดับระยะเดียว 5V, 16KHz |
| 6 | การออกสัญญาณของแกน Y | |
| 7 | โครงโค้งทอร์คแกน Y ((จุดเริ่มต้น) | |
| 8 | พลังการขับเคลื่อนมอเตอร์ระยะ B | 12 วอลต์ 400 Hz |
| 9 | DC+15V | พลังงานสําหรับเครื่องเสริมเสียง |
| 10 | DC-15V | พลังงานสําหรับเครื่องเสริมเสียง |
| 11 | สายโค้งหมุนแกน X ((เริ่มต้น) | |
| 12 | NULL | |
| 13 | NULL | |
| 14 | พลังการขับเคลื่อนมอเตอร์ระยะ C | 12 วอลต์ 400 Hz |
| 15 | โครงโค้งแรงหมุนแกน Y ((ปลาย) |
|
บทความ: เช่นเดียวกับ J30J-21T หากใช้ซ็อตอื่น กรุณาอธิบายล่วงหน้า
รูปแบบของบริษัท
บริษัท ซีอาน คาไซซ์ ออปตรอนิกส์ จํากัด (มหาชน) ก่อตั้งเมื่อปี 2000 ตั้งอยู่ที่ ซีอาน จังหวัดชานซี ประเทศจีน เป็นผู้ประกอบการมืออาชีพที่ประกอบกิจการด้านเครื่องมือและเซ็นเซอร์ขายเป็นหนึ่งในบริษัทมืออาชีพด้านเทคโนโลยีสูง, เรามีโรงงานผลิตของเราเองและห้องปฏิบัติการกลาง พื้นที่อาคารโรงงานประมาณ 3000 ตารางเมตร, กับการผลิตของพนักงานมากกว่า 30 คน, 8 วิศวกร, 6 ผู้ตรวจสอบ, 10 คนขาย,5 สําหรับบริการลูกค้าเราเป็นหนึ่งในผู้ผลิตเทคโนโลยีที่แข็งแกร่ง
เมื่อบริษัทตั้งขึ้น เราเริ่มเน้นการประสานงานในการผลิตของใช้ทหาร ได้สําเร็จ GB/T19001-2008/ISQ9001:2008เมื่อบริษัทของเราทํางานอย่างสมบูรณ์แบบและมั่นคงในปี 2008 เราเริ่มพัฒนาธุรกิจของเราเราพัฒนาผลิตภัณฑ์เซ็นเซอร์มากมายเช่นเซ็นเซอร์ความดัน / เครื่องแปลง / เซ็นเซอร์ เครื่องส่งระดับ / เครื่องวัดระดับ ultrasonic / เครื่องวัดการไหลของ ultrasonic, ผลิตภัณฑ์การนําทางแบบ inertial, IMU, gyroscope, accelerometer เป็นต้น
เรามีศูนย์การพัฒนาและเทคโนโลยีสําคัญของเซ็นเซอร์ที่ก้าวหน้า และเราร่วมมือกับมหาวิทยาลัยพอลิเทคนิคตะวันตกเฉียงเหนือ มหาวิทยาลัยซีอาน จิโอตอง และวิทยาลัยและมหาวิทยาลัยอื่นๆคุณภาพสินค้าคือชีวิตของบริษัทความต้องการของลูกค้าคือความเป็นอยู่ของเรา!
