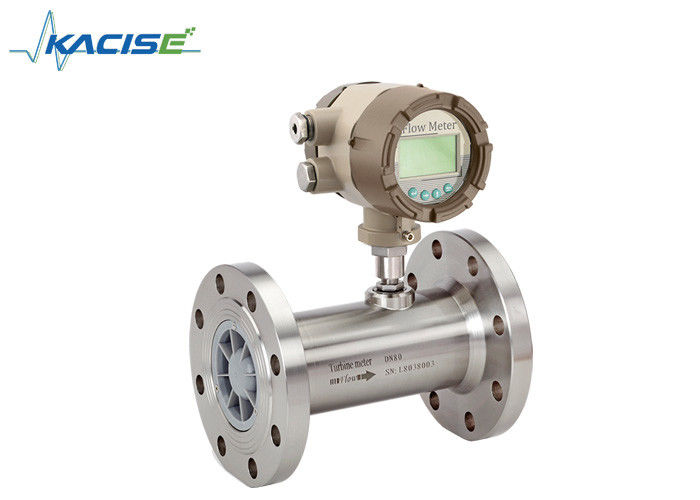

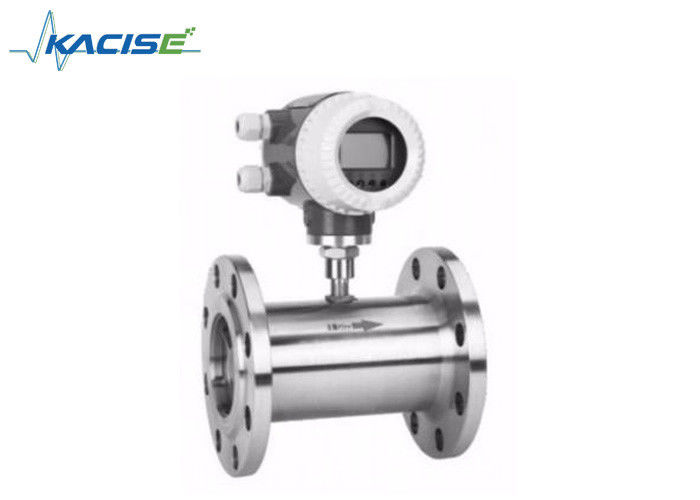

เครื่องวัดกระบวนการระบายน้ําของทัพบินความแม่นยําสูงจากสแตนเลสสําหรับก๊าซน้ํามันและการวัดดิจิตอลที่ฉลาด

เครื่องวัดการไหลของกังหัน KXTUF คือการใช้เทคโนโลยีไมโครโปรเซสเซอร์ชิปตัวเดียวพลังงานต่ำขั้นสูงที่พัฒนาเซ็นเซอร์การไหลของกังหันและการรวมจอแสดงผล Totalizer ของมิเตอร์อัจฉริยะใหม่ด้วยโครงสร้างที่กะทัดรัดการอ่านที่ใช้งานง่ายชัดเจนความน่าเชื่อถือสูงโดยไม่มีการรบกวนพลังงานจากภายนอก ป้องกันฟ้าผ่าข้อได้เปรียบด้านต้นทุนที่เห็นได้ชัดมีการใช้กันอย่างแพร่หลายในการวัดท่อปิดและสแตนเลส 1Cr18Ni9Ti, 2Cr13 และคอรันดัม Al2O3 คาร์ไบด์ไม่กัดกร่อนและไม่มีเส้นใยอนุภาคและอื่น ๆ สิ่งเจือปน ความหนืดจลนศาสตร์ที่อุณหภูมิการทำงานน้อยกว่า 5 × 10-6m² / s ของของเหลว สำหรับความหนืดจลนศาสตร์มากกว่า 5 × 10-6m² / s ของของเหลว สามารถควบคุมเชิงปริมาณ การเตือนที่มากเกินไป ฯลฯ เป็นเครื่องวัดการไหลและเครื่องวัดพลังงานในอุดมคติ

วัตถุตรวจวัด: น้ำมัน ของเหลวอินทรีย์ ของเหลวอนินทรีย์ ก๊าซปิโตรเลียมเหลว ก๊าซธรรมชาติ ก๊าซถ่านหิน และของเหลวจากการแช่แข็ง

• ความแม่นยำสูง โดยทั่วไปสูงถึง ±1%R, ±0.5%R, ความแม่นยำสูงถึง 0.2%R
• ความสามารถในการทำซ้ำที่ดี ความสามารถในการทำซ้ำในระยะสั้นสูงถึง 0.05% ~ 0.2% ในการชำระบัญชีการค้าเป็นตัวเลือกที่ต้องการของเครื่องวัดการไหล
• เอาต์พุตสัญญาณความถี่พัลส์ เหมาะสำหรับ Totalizer และการเชื่อมต่อกับ PC ไม่มีการเปลี่ยนแปลงเป็นศูนย์และต้านทานการรบกวนที่แข็งแกร่ง
• สามารถรับสัญญาณความถี่สูง (3 ~ 4KHz) ความละเอียดของสัญญาณมีความแรง
• ช่วงกว้าง กลาง และใหญ่ เส้นผ่านศูนย์กลางสูงสุด 1:20 ลำกล้องเล็ก 1:10
• โครงสร้างที่กะทัดรัดและการบำรุงรักษาที่สะดวก

• สถานีขนส่งและรวบรวมก๊าซปิโตรเลียมเหลว น้ำมันกลั่น และน้ำมันดิบเบา ซึ่งเป็นสถานีปลายทางแห่งแรกและปลายทางของท่อส่งน้ำมันดิบขนาดใหญ่เพื่อการชำระหนี้ทางการค้า
• ใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา กระดาษ และอุตสาหกรรมอื่นๆ เพื่อวัดปริมาตรการไหลของของเหลวและปริมาตรรวม

1. ตามฟังก์ชั่นของอุปกรณ์ มิเตอร์วัดการไหลของกังหัน KXTUF สามารถแบ่งได้เป็น 2 ประเภท ได้แก่:
   • เซ็นเซอร์/เครื่องส่งสัญญาณการไหลของกังหัน
   • เครื่องวัดอัตราการไหลกังหันอินทิกรัลอัจฉริยะ
2. คำอธิบายฟังก์ชั่น
   • เซ็นเซอร์/เครื่องส่งสัญญาณการไหลของกังหัน
     ผลิตภัณฑ์นี้ไม่มีฟังก์ชันบ่งชี้เฉพาะที่ มีเพียงการส่งสัญญาณการไหลจากระยะไกลเท่านั้น สัญญาณการไหลสามารถแบ่งออกเป็นสัญญาณพัลส์หรือสัญญาณปัจจุบัน (4-20mA); ราคาต่ำ ระดับการรวมสูง ปริมาณน้อย เหมาะอย่างยิ่งสำหรับการใช้ร่วมกับตัวบ่งชี้รอง, PLC, DCS และระบบควบคุมอื่น ๆ กับคอมพิวเตอร์

ตามสัญญาณเอาท์พุต ประเภทของผลิตภัณฑ์สามารถแบ่งออกเป็นประเภท KXTUF-N และประเภท KXTUF-A

• เครื่องวัดอัตราการไหลกังหันอินทิกรัลอัจฉริยะ
  ผลิตภัณฑ์นี้มีฟังก์ชันการแสดงผลเฉพาะที่ มีหน่วยแสดงผลให้เลือก 2 หน่วยตามโหมดแหล่งจ่ายไฟ ไม่ว่าจะใช้การส่งสัญญาณระยะไกลก็ตาม ก็สามารถแบ่งออกเป็นประเภท KXTUF-B และประเภท KXTUF-C

KXTUF-B:แหล่งจ่ายไฟ 3.2V 10AH เซลล์ลิเธียม (อายุการใช้งาน 4 ปี) โดยไม่มีสัญญาณเอาท์พุต

KXTUF-C: แหล่งจ่ายไฟ DC ภายนอก 24V, เอาต์พุตสัญญาณกระแสไฟสองสายมาตรฐาน 4-20 mA, ตัวเลือกการสื่อสาร RS485 หรือ HART

แผนภาพ 1 (DN4~DN10):เซ็นเซอร์วัดการไหลของกังหันชนิดเชื่อมต่อแบบเกลียว (รวมถึงส่วนท่อตรง)
แผนภาพ 2 (DN15~DN40):การเขียนแบบขนาดเซ็นเซอร์การไหลที่เชื่อมต่อด้วยเกลียว
แผนภาพ 3 (DN4~DN10):ภาพวาดเซ็นเซอร์วัดการไหลของกังหันที่เชื่อมต่อกับหน้าแปลน
วิธีการติดตั้งเซนเซอร์ตามข้อกำหนดที่แตกต่างกัน ใช้การเชื่อมต่อแบบเกลียวหรือหน้าแปลน วิธีการติดตั้งจะแสดงในแผนภาพ 1, 2, 3
