Place of Origin:
China
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
CE
Model Number:
KUS-M56
วิดีโอ

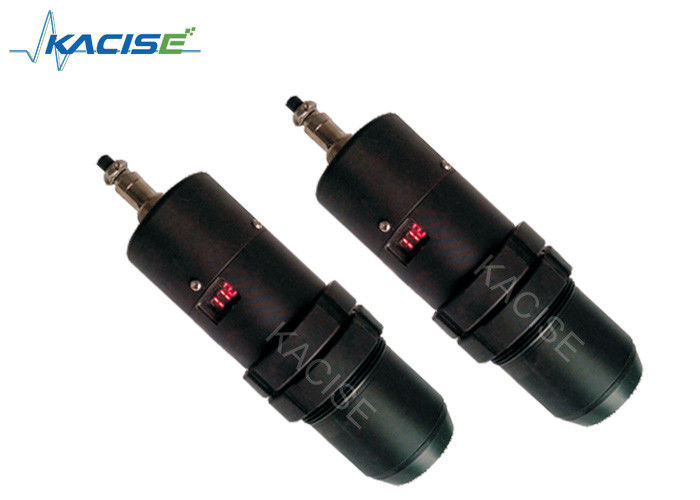

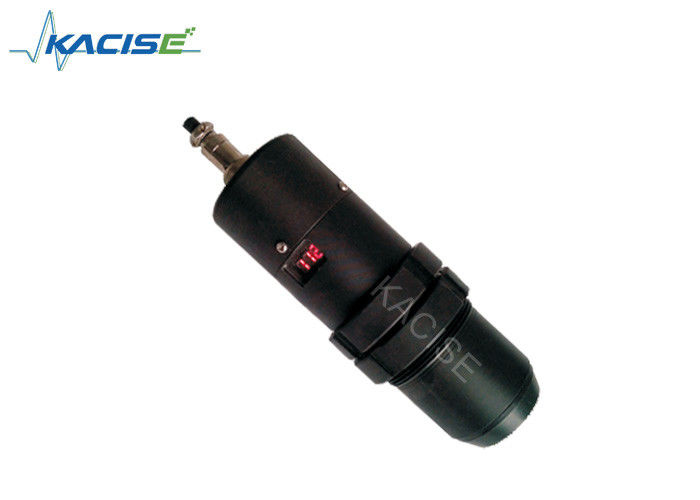

จอแสดงผลหลอดดิจิตอลการวัดเครื่องวัดการไหลแบบอัลตราโซนิกเอาต์พุตสวิตช์ PNP / NPN
การแนะนำ
เซ็นเซอร์อัลตราโซนิกใช้คลื่นเสียงในการตรวจจับแบบไม่สัมผัสและไม่มีการสึกหรอบนวัตถุเป้าหมาย สามารถใช้ตรวจจับวัตถุโปร่งใสหรือวัตถุที่มีสี วัตถุที่เป็นโลหะหรือวัตถุที่ไม่ใช่โลหะ รวมถึงสารที่เป็นของแข็ง ของเหลว หรือเป็นผง สภาพแวดล้อม เช่น ควันในสิ่งแวดล้อม ฝุ่น สภาพแวดล้อม หรือฝน มีผลกระทบน้อยมากต่อประสิทธิภาพการตรวจจับของเซนเซอร์อัลตราโซนิก
หลักการช่วงอัลตราโซนิก
การส่งสัญญาณทรานสดิวเซอร์อัลตราโซนิกจะปล่อยพัลส์อัลตราโซนิกที่แพร่กระจายไปยังสื่อที่วัดได้ผ่านสื่อการสื่อสาร ผ่านการสะท้อนแล้วส่งกลับไปยังทรานสดิวเซอร์ที่รับผ่านสื่อเสียง จากนั้นพัลส์อัลตราโซนิกที่วัดจะแพร่กระจายจากเครื่องส่งไปยังเครื่องรับในสื่อเสียงของเวลา จากนั้นตามความเร็วของเสียงในตัวกลางเสียง จะสามารถพิจารณาได้จากทรานสดิวเซอร์ถึงระยะห่างพื้นผิวของตัวกลาง เพื่อกำหนดระดับของเหลว ดังนั้นเราจึงสามารถคำนวณระยะทางจากโพรบถึงพื้นผิวสะท้อนได้ D = C * t / 2 (หารด้วย 2 เพราะคลื่นเสียงจากเครื่องส่งถึงเครื่องรับนั้นเป็นวงกลมจริงๆ, D คือระยะทาง, C คือความเร็วของเสียง, t คือเวลา)
คุณสมบัติของผลิตภัณฑ์
ดัชนีทางเทคนิคหลัก
| พิสัย | 0.1~0.5ม.,0.15~1ม.,0.3~3ม.,0.4~5ม.,0.5~6ม. |
| ปณิธาน | 3 มม. หรือ 0.1% (ซึ่งใหญ่กว่า) |
| เวลาตอบสนอง | < 200ms |
| แสดง | นำ |
| มุมการปล่อย | 20° |
| เอาท์พุทแบบอะนาล็อก | กำลังโหลด 4~20mA/500Ω |
| สลับเอาต์พุต | PNP/NPN (อุปกรณ์เสริม) |
| RS232/485 | โปรโตคอล MODBUS หรือโปรโตคอลที่กำหนดเอง (ตัวเลือก) |
| แหล่งจ่ายไฟ | มาตรฐาน 24VDC (±15%) |
| อุณหภูมิแวดล้อม | -20~+60℃ |
| ระดับการป้องกัน | IP65 (IP66 เป็นตัวเลือก) |
| การติดตั้ง | M56*2 |
| หมายเหตุ: สามารถเลือกได้เพียงเอาต์พุตเดียวจากเอาต์พุตทั้งสามชนิด | |
ขนาดการติดตั้งเซนเซอร์อัลตราโซนิก
หมายเหตุการติดตั้ง
