Place of Origin:
China
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
CE / ISO / Explosion-proof
Model Number:
KTF

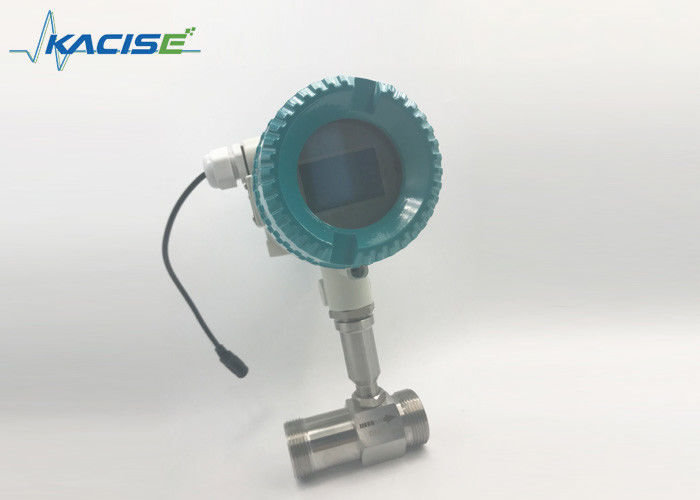

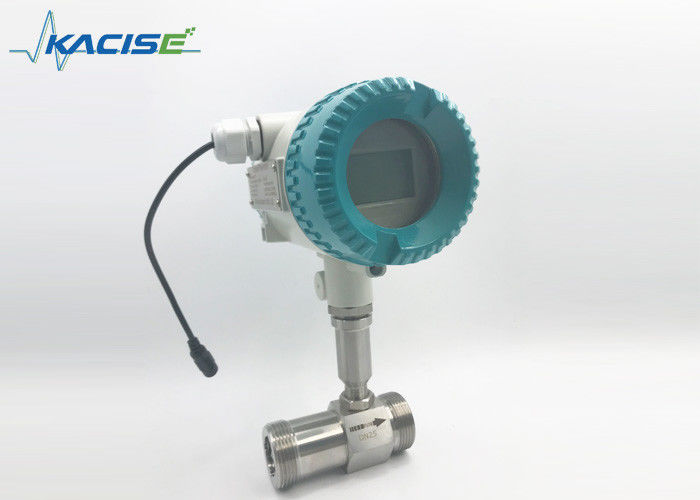

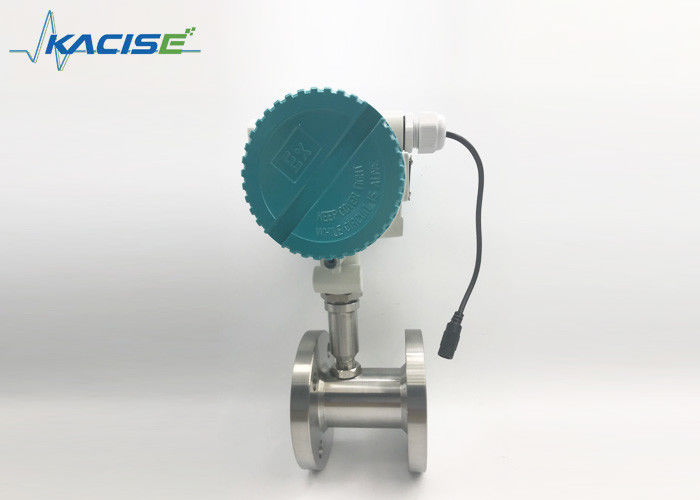

4-20mA อะนาล็อกเอาต์พุตสแตนเลส LWGY-25 Turbine Flow Meter
คำอธิบาย
เครื่องวัดอัตราการไหลกังหันชนิดสุขาภิบาลเครื่องวัดอัตราการไหลที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมยา อาหาร เครื่องดื่ม สำหรับการวัด การผสม การควบคุม การบรรจุ ฯลฯ ส่วนที่หมุนได้ของเครื่องวัดอัตราการไหลทำจากวัสดุพิเศษที่มีคุณสมบัติป้องกันการกัดกร่อนและป้องกันสนิมได้ดี โครงสร้างของเครื่องวัดอัตราการไหลได้รับการออกแบบมาเป็นพิเศษและได้รับการรับรองความถูกต้องและการทำซ้ำของเครื่องวัดอัตราการไหลอย่างมาก ผลิตภัณฑ์ยังมีการเชื่อมต่อบำรุงรักษาง่าย ซึ่งเหมาะสำหรับอุตสาหกรรมยาและเครื่องดื่ม
คุณสมบัติ
ข้อมูลจำเพาะ
| พาร์มิเตอร์ | ค่า | หน่วย | |
|---|---|---|---|
| เส้นผ่านศูนย์กลาง | ด้าย | 4, 6, 10, 15, 20, 25, 32, 40 | มม |
| หน้าแปลน (แคลมป์) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | มม | |
| ความแม่นยำ | ±1, ±0.5, ±0.2 (กำหนดเอง) | %อาร์ | |
| อัตราส่วนช่วง | 1:10, 1:15, 1:20 | ||
| วัสดุเซ็นเซอร์ | สแตนเลส 304, 316(L) ฯลฯ | ||
| สภาพแวดล้อมในการทำงาน | อุณหภูมิปานกลาง | -20~120 | องศาเซลเซียส |
| อุณหภูมิโดยรอบ | -10~55 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ | 5%~90% | ||
| ความกดอากาศ | 86~106 | เคปาส | |
| สัญญาณเอาท์พุต |
เซ็นเซอร์: สัญญาณความถี่พัลส์, ระดับไฟฟ้าต่ำ≤0.8V, ระดับสูง≥8V เครื่องส่ง: สองสาย, สัญญาณกระแส DC 4-20 mA |
||
| อินเตอร์เฟซการสื่อสาร | อาร์เอส485 | ||
| แหล่งจ่ายไฟ |
เซนเซอร์: +12V DC, +24V DC (อุปกรณ์เสริม) เครื่องส่ง: +24V DC ประเภทตัวบ่งชี้ท้องถิ่น: เซลล์ลิเธียม 3V ในตัวหรือ +24VDC ภายนอก |
||
| สายส่งสัญญาณ | STVPV3×0.3 (3 สาย), 2×0.3 (2 สาย) | ||
| ระยะการส่งข้อมูล | ไม่เกิน 1,000 | ม | |
| อินเทอร์เฟซสายสัญญาณ |
ประเภทพื้นฐาน: ขั้วต่อ Hausman หรือสาย 3 คอร์; ชนิดป้องกันการระเบิด: M20 × 1.5 (F) |
||
| เกรดป้องกันการระเบิด |
ประเภทพื้นฐาน: ป้องกันการระเบิด; ชนิดป้องกันการระเบิด: ExdIIBT6 |
||
| ระดับการป้องกัน | IP65 | ||
ช่วงการวัดและแรงดันใช้งาน
| เส้นผ่านศูนย์กลาง (มม.) | ช่วงมาตรฐาน (ม3/ชม) | ระยะขยาย (ม3/ชม) | อัตราการเชื่อมต่อและแรงดันปกติ (MPa) | อัตรา ความดัน พิเศษ (MPa) (การเชื่อมต่อแบบแปลน) |
|---|---|---|---|---|
| DN4 | 0.04~0.25 | 0.04~0.4 | การต่อเกลียว/6.3 | 10, 16, 25 |
| DN6 | 0.1~0.6 | 0.06~0.6 | การต่อเกลียว/6.3 | 10, 16, 25 |
| DN10 | 0.2~1.2 | 0.15~1.5 | การต่อเกลียว/6.3 | 10, 16, 25 |
| DN15 | 0.6~6 | 0.4~8 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN20 | 0.8~8 | 0.45~9 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN25 | 1~10 | 0.5~10 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN32 | 1.5~15 | 0.8~15 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN40 | 2~20 | 1~20 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN50 | 4~40 | 2~40 | การเชื่อมต่อหน้าแปลน/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | การเชื่อมต่อหน้าแปลน/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | การเชื่อมต่อหน้าแปลน/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | การเชื่อมต่อหน้าแปลน/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | การเชื่อมต่อหน้าแปลน/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN150 | 30~300 | 15~300 | การเชื่อมต่อหน้าแปลน/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN200 | 80~800 | 40~800 | การเชื่อมต่อหน้าแปลน/1.6 | 2.5, 4.0, 6.3, 10, 16 |
ข้อมูลการสั่งซื้อ
| แบบอย่าง | หมายเหตุ | |||||||
|---|---|---|---|---|---|---|---|---|
| เคทีเอฟ | ||||||||
| ดีเอ็น | 4 | 4 มม | ||||||
| 6 | 6 มม | |||||||
| 10 | 10 มม | |||||||
| 15 | 15 มม | |||||||
| 20 | 20 มม | |||||||
| 25 | 25 มม | |||||||
| 32 | 32 มม | |||||||
| 40 | 40 มม | |||||||
| 50 | 50 มม | |||||||
| 65 | 65 มม | |||||||
| 80 | 80 มม | |||||||
| 100 | 100 มม | |||||||
| 125 | 125 มม | |||||||
| 150 | 150 มม | |||||||
| 200 | 200 มม | |||||||
| พิมพ์ | เอ็น | ประเภทเซนเซอร์: กำลังไฟ +12V หรือ 24V, สัญญาณพัลส์ระบบเอาต์พุต 3 สาย | ||||||
| ก | ประเภทตัวส่งสัญญาณ: กำลังไฟ +24V, เอาต์พุต 2 สาย 4-20 mA | |||||||
| บี | ประเภทอัจฉริยะ: เซลล์ลิเธียม, ตัวบ่งชี้ในตัวเครื่อง, ไม่มีสัญญาณเอาต์พุต | |||||||
| ค | ประเภทอัจฉริยะ: กำลังไฟ +24V, ไฟแสดงสถานะภายใน, เอาต์พุต 2 สาย 4-20mA/พัลส์ | |||||||
| ค1 | ประเภทอัจฉริยะ: กำลังไฟ +24V, ไฟแสดงสถานะภายในเครื่อง, การสื่อสาร RS485 | |||||||
| โปรโตคอล | ||||||||
| ค2 | ประเภทอัจฉริยะ: กำลังไฟ +24V, ไฟแสดงสถานะภายใน, โปรโตคอล HART | |||||||
| ความแม่นยำ | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (สั่งพิเศษ ใช้เวลาจัดส่งนาน) | |||||||
| พิสัย | ว | ช่วงการวัดขยาย | ||||||
| ส | ช่วงการวัดมาตรฐาน | |||||||
| วัสดุตัวเครื่อง | ส | 304 เอสเอส | ||||||
| ล | 316 (ล) เอสเอส | |||||||
| หลักฐานการระเบิด | เอ็น | หลักฐานไม่ระเบิด | ||||||
| อี | ป้องกันการระเบิด ExdIIBT6 | |||||||
| ระดับความดัน | เอ็น | ปกติ | ||||||
| สูง (x) | แรงดันสูง | |||||||
