Place of Origin:
China
ชื่อแบรนด์:
Kacise
ได้รับการรับรอง:
CE / ISO / Explosion-proof
Model Number:
KTF

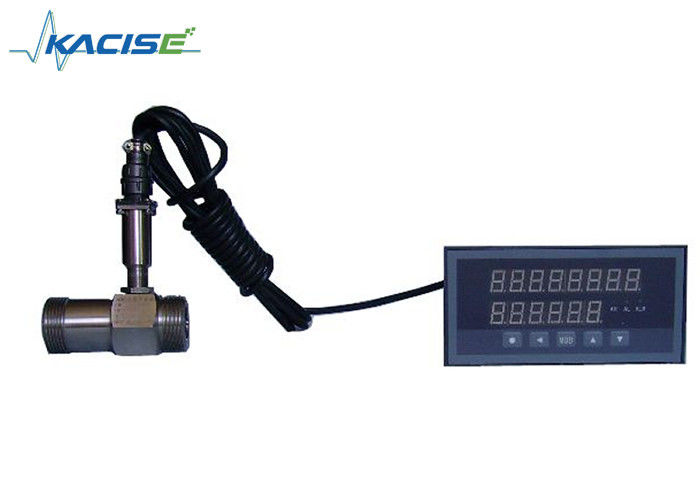

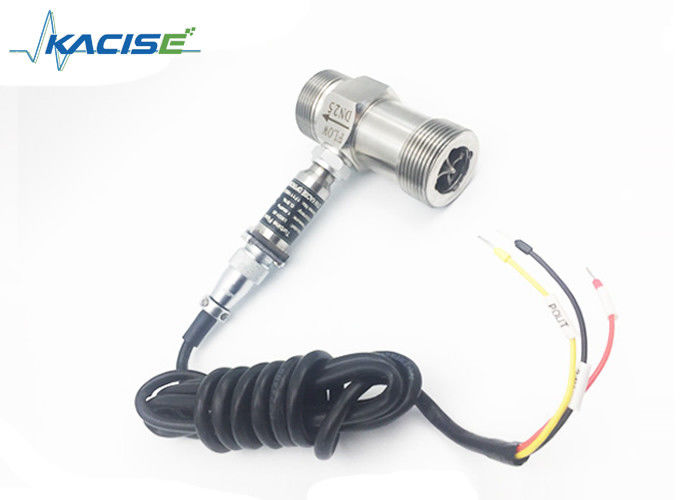

เครื่องวัดกระแสของอุปกรณ์อุปกรณ์อุปกรณ์อุปกรณ์ยา, อาหาร, เครื่องดื่ม เพื่อวัด, แบตช์, การควบคุม, เติม, ฯลฯส่วนหมุนของเครื่องวัดการไหลของทําจากวัสดุพิเศษที่มี anti- corrosive ดีและการทํางานกันสนิม. โครงสร้างของเครื่องวัดระบายน้ําเป็นพิเศษออกแบบและได้รับการอนุมัติมากความแม่นยําและ repeatability ของเครื่องวัดระบายน้ํา.ที่เหมาะสําหรับอุตสาหกรรมยาและเครื่องดื่ม.
| ปารามิเตอร์ | มูลค่า | หน่วย | |
|
กว้าง |
สาย | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| แฟลนจ์ (กริม) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150200 บาท | mm | |
| ความถูกต้อง | ±1, ±05, ± 0.2 (ตามความต้องการ) | %R | |
| อัตราส่วนระยะ | 1:10, 1:15, 1:20 | ||
| วัสดุเซ็นเซอร์ | 304, 316 ((L) สแตนเลส ฯลฯ | ||
|
การทํางาน สภาพแวดล้อม |
อุณหภูมิปานกลาง | -20 ~ 120 | °C |
| อุณหภูมิบริเวณ | -10 ~ 55 | °C | |
| ความชื้นสัมพัทธ์ | 5% ~ 90% | ||
| ความดันชั้นบรรยากาศ | 86 ~ 106 | KPa | |
| การออกสัญญาณ |
เซนเซอร์: สัญญาณความถี่กระแทก ระดับไฟฟ้าต่ํา≤0.8V ระดับสูง≥8V เครื่องส่ง: สองสาย สัญญาณปัจจุบัน 4-20 mA DC |
||
| อินเตอร์เฟซการสื่อสาร | RS485 | ||
|
พลังงานไฟฟ้า |
เซนเซอร์: +12V DC, +24V DC (ไม่จําเป็น) เครื่องส่ง: +24V DC ประเภทการชี้แจงทางท้องถิ่น: เซลล์ลิธีียม 3 วอลต์ในตัว หรือ +24VDC ภายนอก |
||
| สายส่งสัญญาณ | STVPV3×0.3 (3 สาย) 2×0.3 (2 สาย) | ||
| ระยะทางส่ง | ไม่เกิน 1000 | m | |
| อินเตอร์เฟซสายสัญญาณ |
ประเภทพื้นฐาน: เครื่องเชื่อม Hausman หรือสาย 3-core แบบกันระเบิด: M20 × 1.5 (F) |
||
| เกรดกันระเบิด |
ประเภทพื้นฐาน: กันระเบิด ประเภทกันระเบิด: ExdIIBT6 |
||
| ระดับการป้องกัน | IP65 | ||
|
กว้าง
(mm) |
ระยะสัดส่วน (m)3/h) | ระยะทางขยาย (m)3/h) |
การเชื่อมต่อปกติ ความดันระดับ (MPa) |
ความดันเฉพาะ (MPa) (การเชื่อมต่อฟลิ่ง) |
| DN4 | 00.04 ~ 0.25 | 00.04 ~ 0.4 | การเชื่อมต่อเส้น/6.3 | 10, 16, 25 |
| DN6 | 0.1~0.6 | 00.06 ~ 0.6 | การเชื่อมต่อเส้น/6.3 | 10, 16, 25 |
| DN10 | 0.2~1.2 | 0.15 ~ 15 | การเชื่อมต่อเส้น/6.3 | 10, 16, 25 |
| DN15 | 0.6 ~ 6 | 0.4 ~ 8 | การเชื่อมต่อเส้น/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อ flange/2.5 | ||||
| DN20 | 0.8~8 | 0.45 ~ 9 | การเชื่อมต่อเส้น/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อ flange/2.5 | ||||
| DN25 | 1 ~ 10 | 0.5 ~ 10 | การเชื่อมต่อเส้น/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อ flange/2.5 | ||||
| DN32 | 1.5 ~ 15 | 0.8 ~ 15 | การเชื่อมต่อเส้น/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อ flange/2.5 | ||||
| DN40 | 2 ~ 20 | 1 ~ 20 | การเชื่อมต่อเส้น/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อ flange/2.5 | ||||
| DN50 | 4 ~ 40 | 2 ~ 40 | การเชื่อมต่อ flange/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7 ~ 70 | 4 ~ 70 | การเชื่อมต่อ flange/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10 ~ 100 | 5 ~ 100 | การเชื่อมต่อ flange/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20 ~ 200 | 10 ~ 200 | การเชื่อมต่อ flange/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25 ~ 250 | 13 ~ 250 | การเชื่อมต่อ flange/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN150 | 30 ~ 300 | 15 ~ 300 | การเชื่อมต่อ flange/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN200 | 80 ~ 800 | 40 ~ 800 | การเชื่อมต่อ flange/1.6 | 2.5, 4.0, 6.3, 10, 16 |
ภาพที่ 1 (DN4 ~ DN10):เครื่องตรวจจับการไหลของทูบไนน์ แบบเชื่อมต่อแบบเส้นเชือก (รวมถึงส่วนท่อตรง)
ภาพที่ 2 (DN15 ~ DN40):การวาดขนาดเซ็นเซอร์การไหลที่เชื่อมต่อเส้น
ภาพที่ 3 (DN4 ~ DN10):การวาดภาพเซ็นเซอร์การไหลของทูไบน์ที่เชื่อมต่อกับฟลานจ์
วิธีการติดตั้งเซ็นเซอร์ตามรายละเอียดที่แตกต่างกัน ใช้การเชื่อมต่อเส้นใยหรือ flange วิธีการติดตั้งแสดงในแผนภาพ 1, 2, 3
| กว้าง ((มม) | L ((mm) | G | K ((mm) | D ((mm) | n ((หลุม) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| รุ่น | ความเห็น | |||||||
| KTF | ||||||||
| DN | 4 | 4 มม. | ||||||
| 6 | 6 มม. | |||||||
| 10 | 10 มม. | |||||||
| 15 | 15 มม. | |||||||
| 20 | 20 มม. | |||||||
| 25 | 25 มม | |||||||
| 32 | 32 มม | |||||||
| 40 | 40 มม | |||||||
| 50 | 50 มม | |||||||
| 65 | 65 มม. | |||||||
| 80 | 80 มม. | |||||||
| 100 | 100 มม | |||||||
| 125 | 125 มม. | |||||||
| 150 | 150 มม | |||||||
| 200 | 200 มม. | |||||||
| ประเภท | N | ประเภทเซ็นเซอร์: พลังงาน +12V หรือ 24V, ออกสัญญาณกระแทกระบบ 3 สาย | ||||||
| A | ประเภทตัวส่ง: พลังงาน + 24 วอล, ออก 2 สาย 4-20 mA | |||||||
| B | ประเภทสมาร์ท: เซลล์ลิเดียม ตัวชี้แจงท้องถิ่น ไม่มีสัญญาณออก | |||||||
| C | ประเภทสมาร์ท: พลังงาน +24 วอลต์ ตัวชี้แจงท้องถิ่น 2 สาย 4-20mA / ผลิตแรงกระแทก | |||||||
| C1 | ประเภทสมาร์ท: พลังงาน + 24 วอล, ตัวชี้แจงท้องถิ่น, การสื่อสาร RS485 | |||||||
| โปรต็อกอล | ||||||||
| C2 | ประเภทสมาร์ท: พลังงาน +24 วอลต์ ตัวชี้แจงท้องถิ่น ระเบียบ HART | |||||||
| ความถูกต้อง | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (การสั่งซื้อพิเศษ ระยะเวลาการจัดส่งยาว) | |||||||
| ระยะทาง | W | ระยะวัดขยาย | ||||||
| S | ระยะการวัดแบบมาตรฐาน | |||||||
| วัสดุของร่างกาย | S | 304 SS | ||||||
| L | 316 (L) SS | |||||||
| กันระเบิด | N | ป้องกันการระเบิด | ||||||
| E | กันระเบิด ExdIIBT6 | |||||||
| ความดันระดับ | N | ปกติ | ||||||
| H (x) | ความดันสูง | |||||||
